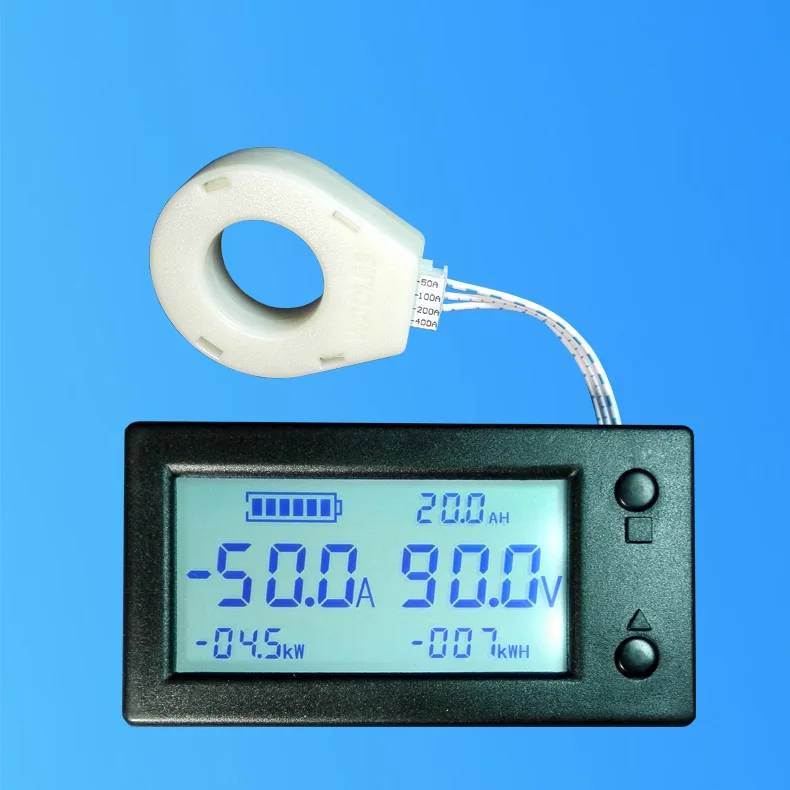

Amperímetro e Capacidade da Bateria 400a com Sensor de Hall Voltímetro Digital 200a dc 300v 100a

1. introduções funcionais

1. medição da porcentagem da bateria e do número ah da bateria restante.

2. medição de corrente bidirecional dc.

3. medição de potência bidirecional dc.

4. medição de energia elétrica acústica bidirecional dc.

5. função de cintilação de alarme de alta tensão.

6. função de cintilação de alarme de baixa tensão.

7. função de cintilação de alarme de alta corrente.

8. função de cintilação de alarme de baixa eletricidade.

9. a função de atingir a tensão total (esta tensão pode ser definida por você mesmo) preencha automaticamente a bateria.

10. a corrente zero pode ser liberada.

11. a energia acumulada pode ser liberada.

12. a luz de fundo pode ser fechada ou aberta.

13. armazene dados ao desligar.

14. medição do tipo de isolamento do sensor hall, mais segura e confiável, fácil de instalar.

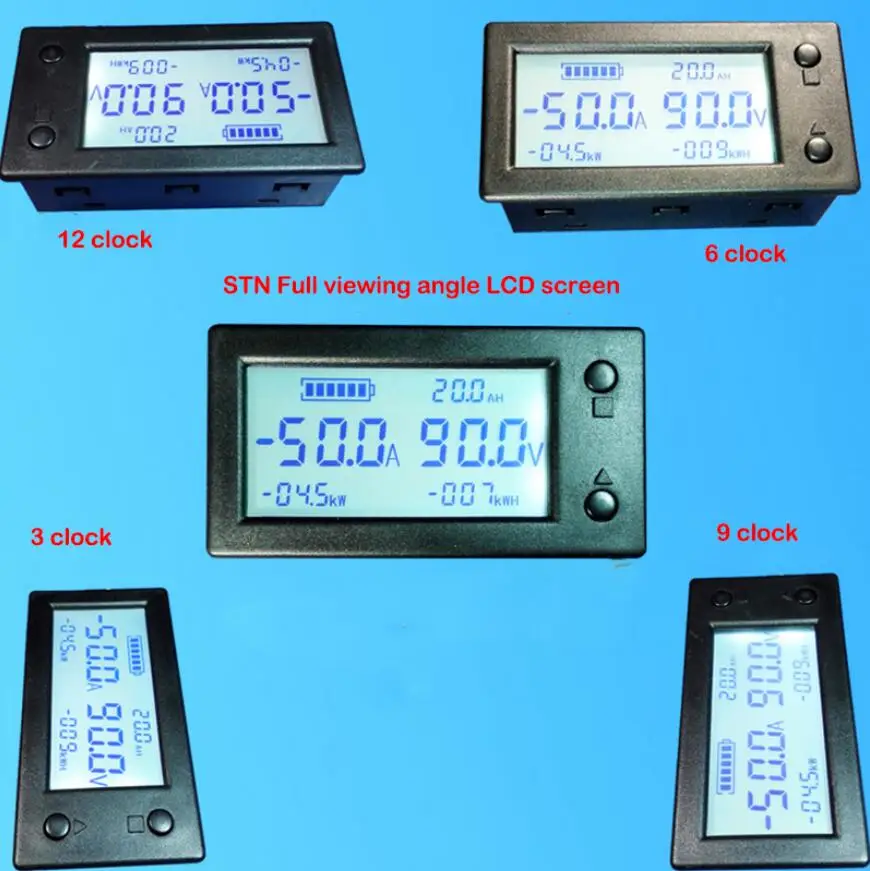

15. usando a tela lcd full view stn, visor claro.

16. faixa de tensão de fonte de alimentação super ampla: dc5 ~ 90v.

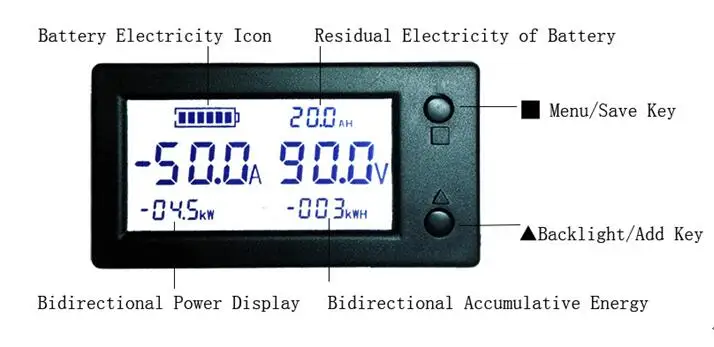

2. painel lcd e chave

1. dc 300v 100a 200a 400a com Sensor de Hall – Certificado : None

3. instruções de uso chave

No display de espera, pressione rapidamente a tecla “” pode ligar ou desligar a luz de fundo da tela, o estado de luz de fundo desliga automaticamente economiza

No display de espera, pressione longamente a tecla “” cerca de três segundos pode limpar a corrente, (nota: a carga deve estar vazia quando limpa, caso contrário é imprecisa)

Na tela de espera, pressione longamente a tecla “” cerca de três segundos pode limpar a energia elétrica.

No display de espera, pressione rapidamente a tecla “” pode alternar o menu da seguinte forma:

1 “Ah xx x.x”O menu da configuração de capacidade nominal da bateria.

2 “Fu xx x.x”O menu de tensão preenchida automaticamente com energia total

Configuração.3 “Hu xx x.x”O menu da configuração de alarme de alta tensão.

4 “Lu xx x.x”O menu da configuração de alarme de baixa tensão.

5 “Ha xx x.x”O menu da configuração de alarme de alta corrente.

Configuração de capacidade nominal da bateria:(1) no display em standby, pressione rapidamente a tecla, mudará para o menu “ah xx x.x”.

(2) o primeiro dígito do parâmetro do menu piscará, pressione rapidamente a tecla

Neste momento, o dígito aumentará um. quando o botão não for operado em cinco segundos, ele saltará automaticamente para o próximo número para piscar. e você pressionar rapidamente o dígito da tecla também aumentará um. e como configurar quatro números.

(3) após configurar quatro números, pressione longamente a tecla cerca de três segundos (nota: não pressiona rapidamente) e, em seguida, solte a tecla pode salvar os parâmetros. quando salvar o sucesso, a tela piscará duas vezes.

Por exemplo: quando você deseja definir a capacidade nominal da bateria para até 20ah. você deve definir este parâmetro de menu de “ah 020.0” e pressione e segure a tecla para salvar o parâmetro é concluído.

A bateria está cheia da mais alta configuração de tensão elétrica:(1) no visor de espera, pressione curto a tecla e mude para o menu “fu xx x.x”.

(2) o primeiro dígito do parâmetro menu piscará, pressione rapidamente a tecla neste dígito de tempo aumentará um. quando o botão não for operado em cinco segundos, ele saltará automaticamente para o próximo número para piscar. e você pressionar rapidamente o dígito da tecla também aumentará um. e como configurar quatro números.

(3) após configurar quatro números, pressione longamente a tecla cerca de três segundos (nota: não pressiona rapidamente) e, em seguida, solte a tecla pode salvar os parâmetros. quando salvar o sucesso, a tela piscará duas vezes.(Nota: esta tensão é sugerida para ser ajustada para 0.2v menos do que a tensão do cou quando a bateria está cheia e não puxou o carregador.)

E como você pode definir os parâmetros de“Hu xx x.x” “lu xx x.x” “ha xx x.x”(Não:Esses três parâmetros do padrão de fábrica são “000.0”, o padrão da fábrica é fechar a função de alarme deste item.)

4. diagrama de tamanho mecânico de culomômetro

2. High Quality Eletrônicos – Nome da Marca : Noenname_null

3. Eletrônicos – Origem : cn Origem

4. dc 300v 100a 200a 400a com Sensor de Hall – Certificado : None

Parâmetro técnico de culometer de efeito hall

Modelo

Pva100

Pva200

Pva400

Faixa de teste atual

0~ 100a

0~ 200a

0~ 400a

Resolução atual

0,1a

0,1a

0,2a

Faixa de tensão da fonte de alimentação

Dc5~ 90v

Faixa de teste de tensão

Dc0~ 300v

Resolução de tensão

0.1v

Faixa de teste de capacidade

0~ 999ah

Faixa de teste de energia

0~ 999kw

Faixa de teste de energia elétrica

0~ 999kwh

Precisão de medição:

1%

Tamanho de entalhe de instalação do painel

76.0mm * 39.5mm

Tamanho do diâmetro do orifício do sensor

Sm-j20mm

Corrente de trabalho

Quando a luz de fundo está aberta: 10ma.

Quando a luz de fundo é fechada: 4ma.

6. instruções de fiação

Existem três fios na cabeça da mesa, como segue:

1 O fio pretoÉ conectado ao poste negativo da bateria.

2 O fio vermelhoPoste positivo da fonte de alimentação de conexão.

3 O fio amareloEstá conectado ao poste positivo da bateria

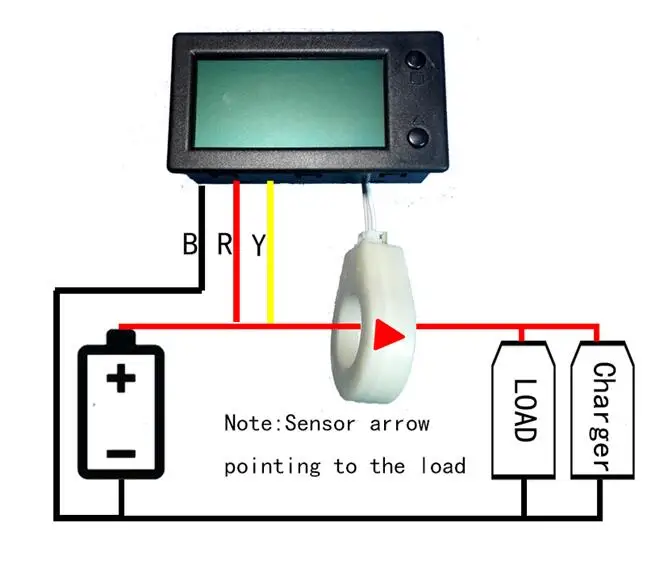

Quando a faixa de tensão medida é dc5 ~ 90v, os fios vermelhos e amarelos são conectados em paralelo ao poste positivo da bateria. como segue:

5. High Quality Eletrônicos – Nome da Marca : Noenname_null

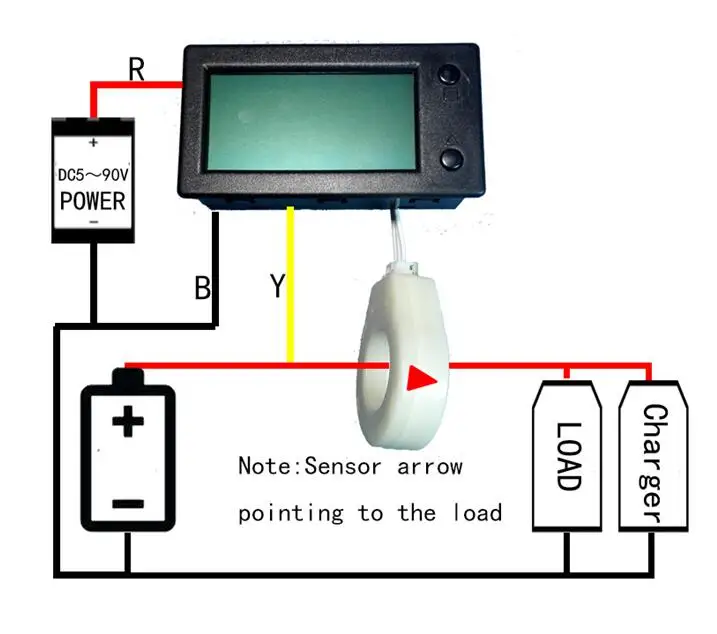

Quando a faixa de tensão medida está acima de dc5 ~ 90v, devemos procurar outra fonte de alimentação para culometer. como segue:

6. Eletrônicos – Origem : cn Origem

7. precauções de uso

1 a descarga da bateria, o cou mostra a corrente positiva da tela. a carga da bateria, o cou mostra a corrente negativa de exibição. Caso contrário, a direção do sensor está errada. Você mostra girar a direção do sensor para outra direção.

2 o recém-instalado deve limpar a corrente com uma carga vazia.

3 a capacidade nominal da bateria e a tensão elétrica máxima da bateria devem ser configuradas. O sofá recém-instalado precisa carregar a bateria totalmente após configurar os parâmetros, então a energia da bateria residual pode ser exibida normalmente

O pacote inclui:

1pcs medidor

1pcs sensor de hall

1pcs 15cm cabo de extensão do sensor

1pcs 3p cabo de alimentação
