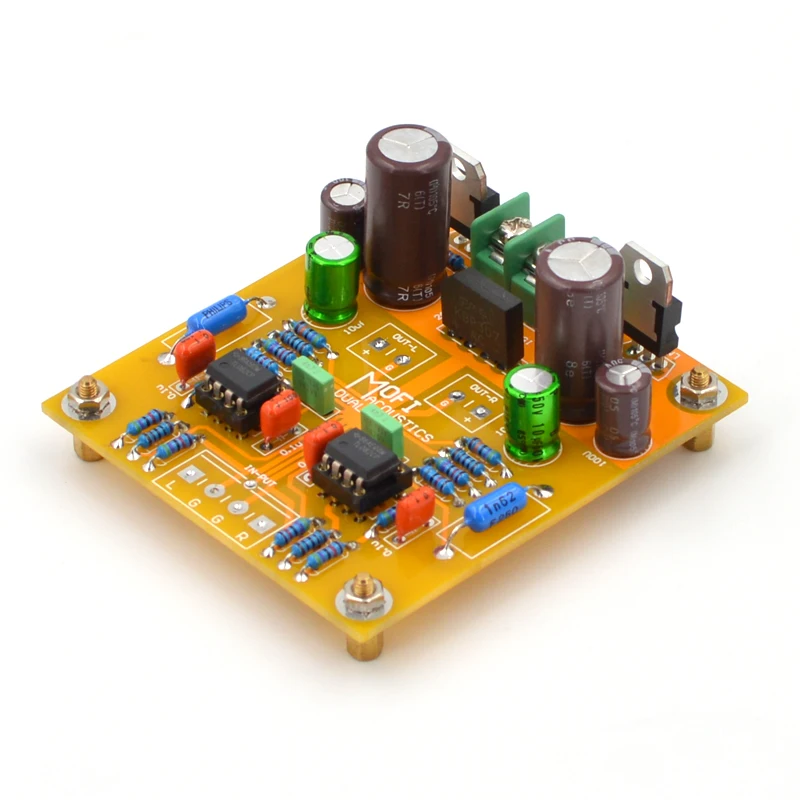

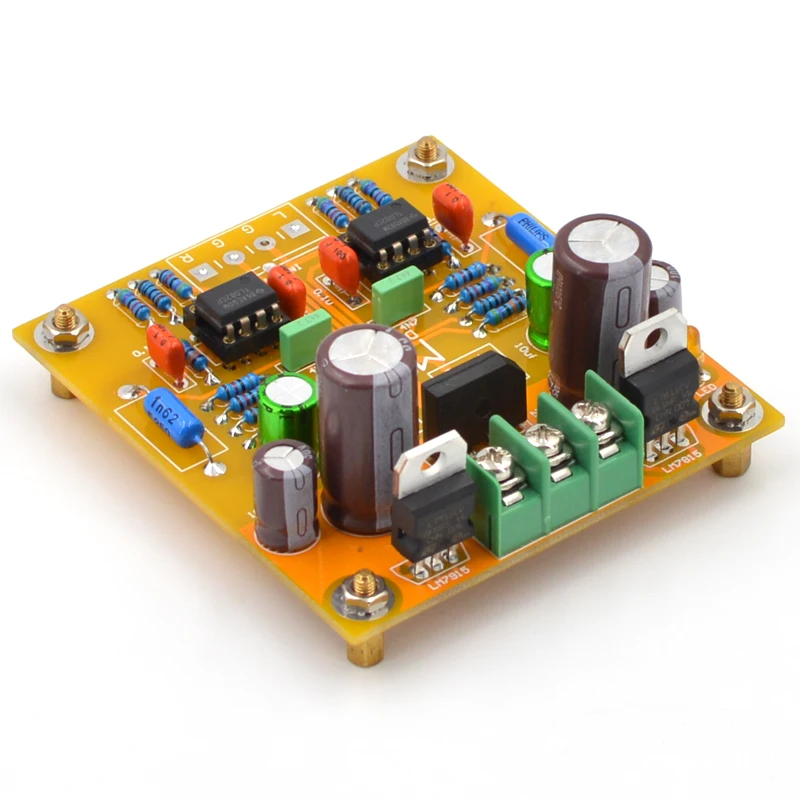

Mofi-projeto do jogo do amplificador do phono do duplo-op (milímetro) RIAA-DIY

-Tecnologia destaques
Design tudo-em-um, aterramento de ponto único, resistência à terra está perto do valor de resistência de 0.02 ohm, baixo noisedesign

PCB é Pequeno mini

Duplo op amp design, pode substituir diferentes op ampères para apresentar desempenho de som diferente.

Tamanho do pwb: 77x70x1.6mm 1oz cu, hasl com chumbo.

Requisitos de energia: melhor: AC15-0-15V@0.4A

Configuração do produto

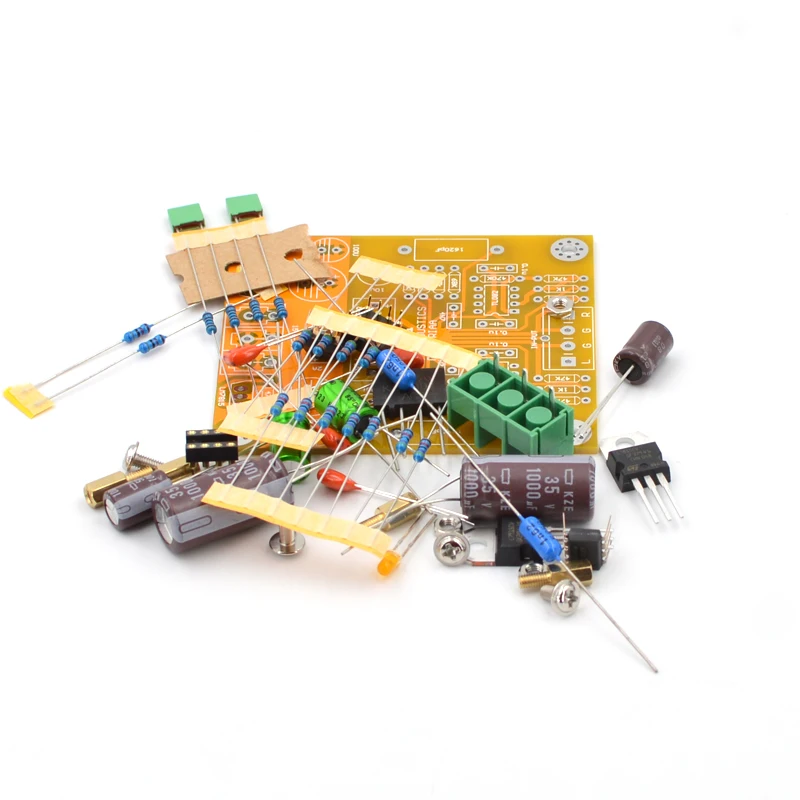

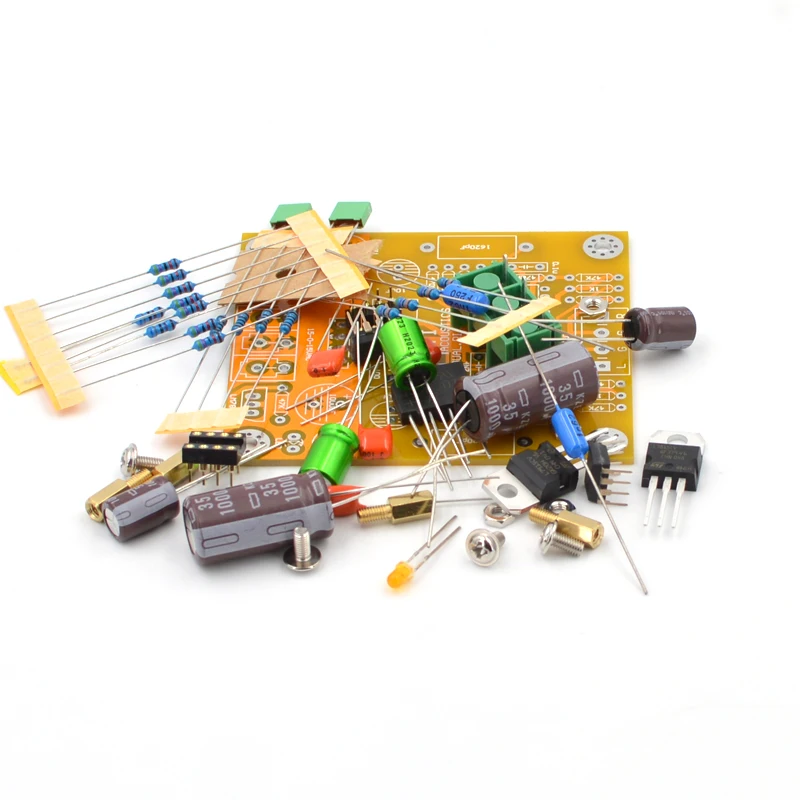

Kit diy: contém o pcb e os componentes necessários no pcb, mas não inclui o transformador de energia.

Placa acabada: com base na placa bem testada no kit de versão padrão, nós verificamos todos os pontos chaves de tensão, e usamos o gerador de sinal e osciloscópio para verificação dupla de forma de onda analógica. Não vamos usar esta placa para ouvir o teste.

Todos os pcbs acabados são cuidadosamente soldados à mão e totalmente testes, de modo que o preço é maior e menos desempenho de custo. Os consumidores sensíveis aos preços, mas com a capacidade de diy são recomendados para escolher o kit.

Ponto esquemático e chave de depuração

Pcb vem com parâmetros componentes para fácil instalação.

Nós apenas referimos o esquema da parte de amplificação do circuito. Se você precisa de parâmetro de circuito completo, por favor leia o valor do componente com o pcb por si mesmo; nós não fornecemos adicionalmente.

Por favor mantenha a tensão do ponto de teste perto o suficiente a ele, +-20% também é permitido

Instruções do KIT DIY

Uma vez que os furos do pwb são chapeados através, você só precisa soldar as peças da parte inferior da placa. Não perfurar ou ampliar os furos porque isso danificaria o revestimento de passagem.

Limpe ambos os lados do pwb em branco com toalha de papel e removedor de fluxo de álcool isopropyl ou eletrônica, em seguida, soldar os componentes para a placa, começando com as peças de perfil mais baixas.

Certifique-se de que a parte correta entra em cada posição na placa de circuito. Meça cada resistor com seu multímetro para garantir que é o valor adequado.

Limpe o resíduo do fluxo da solda da placa com álcool isopropil (ou removedor de fluxo eletrônico) e uma escova.

Inspecione todas as conexões de solda com cuidado, usando uma lupa, para se certificar de que não há pontes de solda ou juntas de solda fria. Use um multímetro na escala de ohms para verificar se há curto-circuitos. Como um mínimo, você deve verificar que as entradas v + e v-dc não estão em curto-circuito ao solo, ou uns aos outros, e que a almofada de saída não está em curto-circuito ao solo. Corrija quaisquer erros antes de prosseguir para a próxima fase.

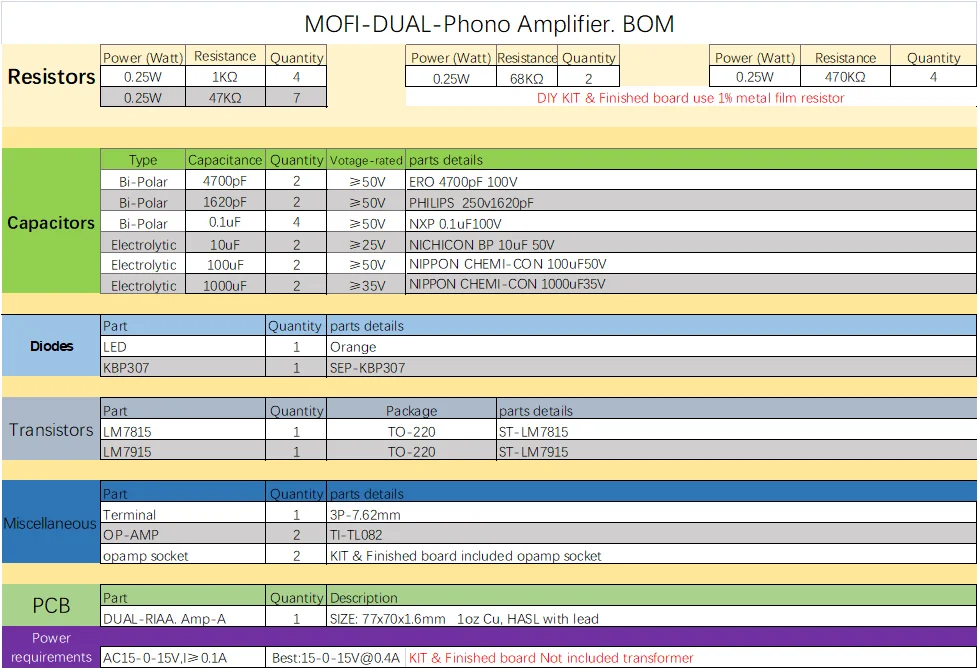

Lista de peças

1. Chips para Amplificador Operacional – Compatível com Equipamentos de Áudio & Vídeo Estilo : Equipamento Profissional de Áudio

Fotos

KIT DIY

2. High Quality Eletrônicos – Compatível com Equipamentos de Áudio & Vídeo Estilo : Amplificador

3. Eletrônicos – Origem : cn Origem

Fotos

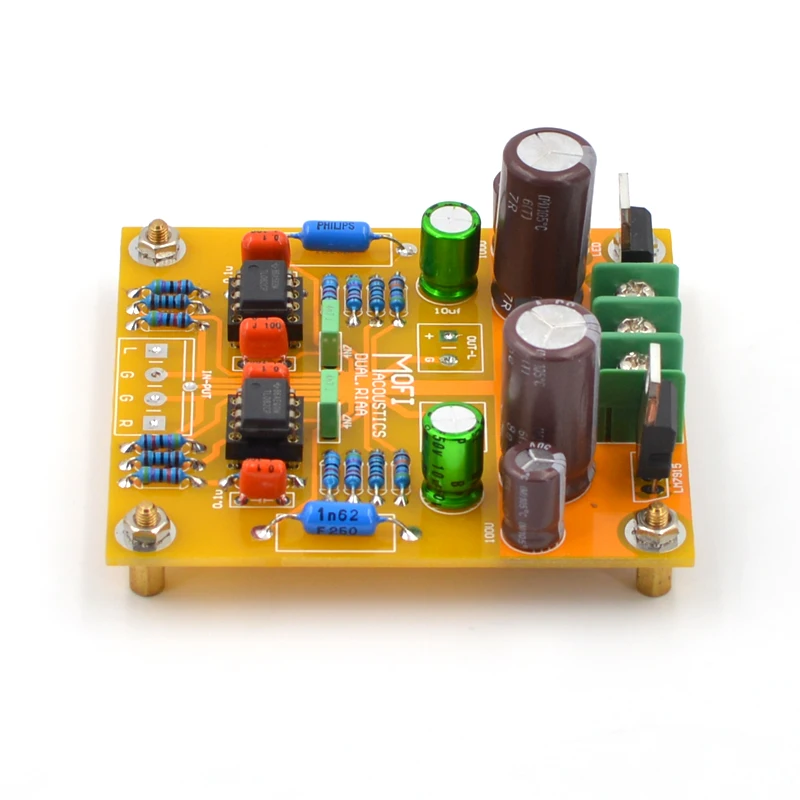

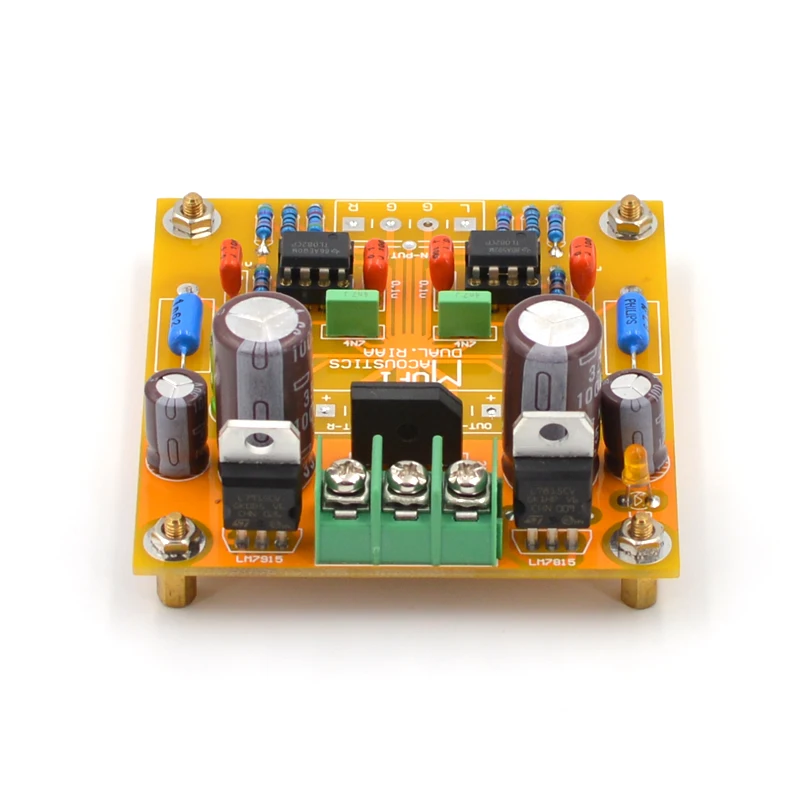

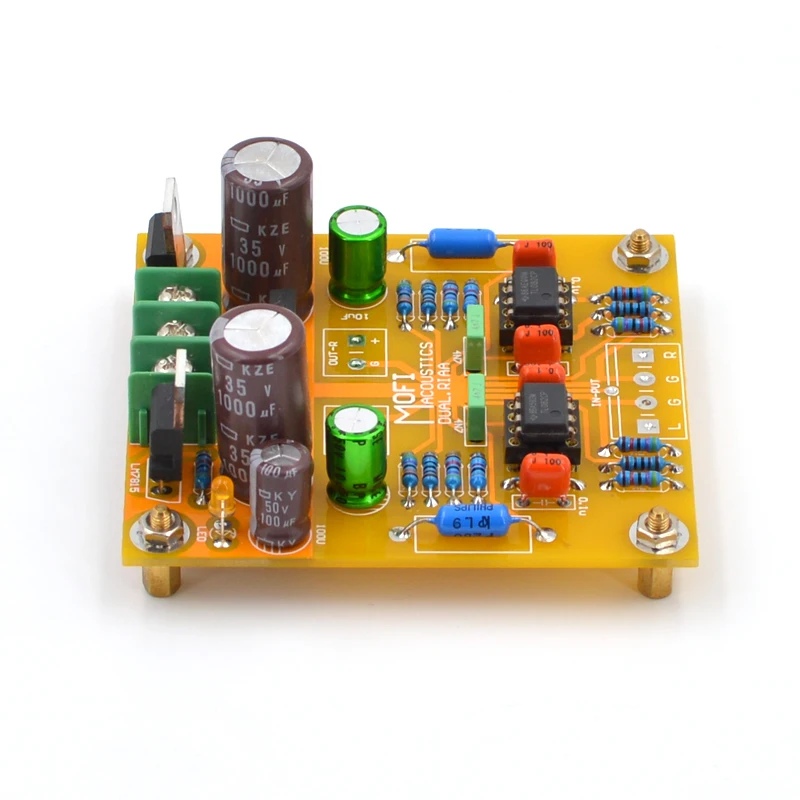

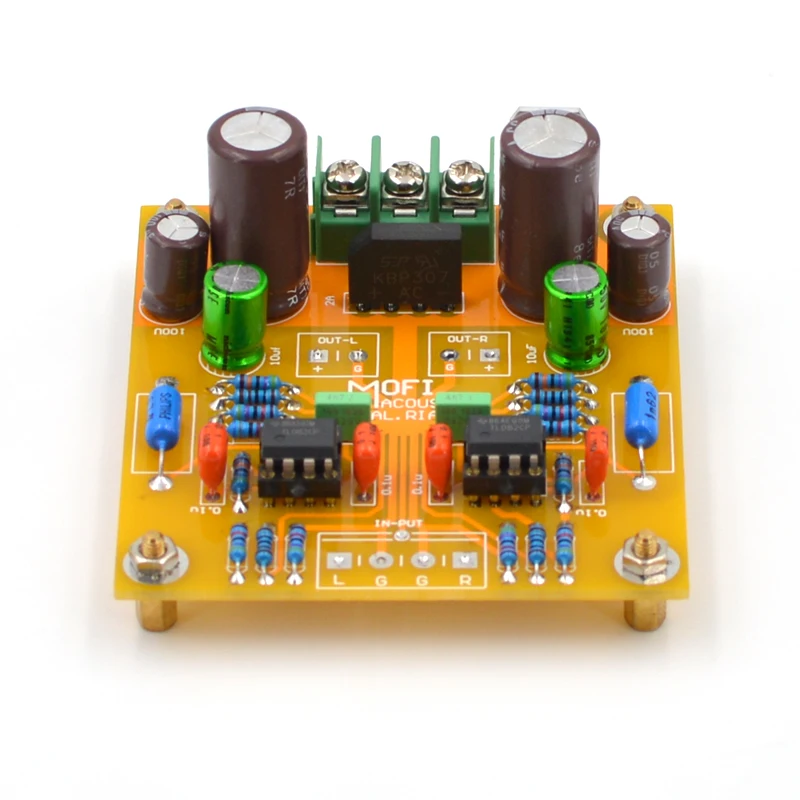

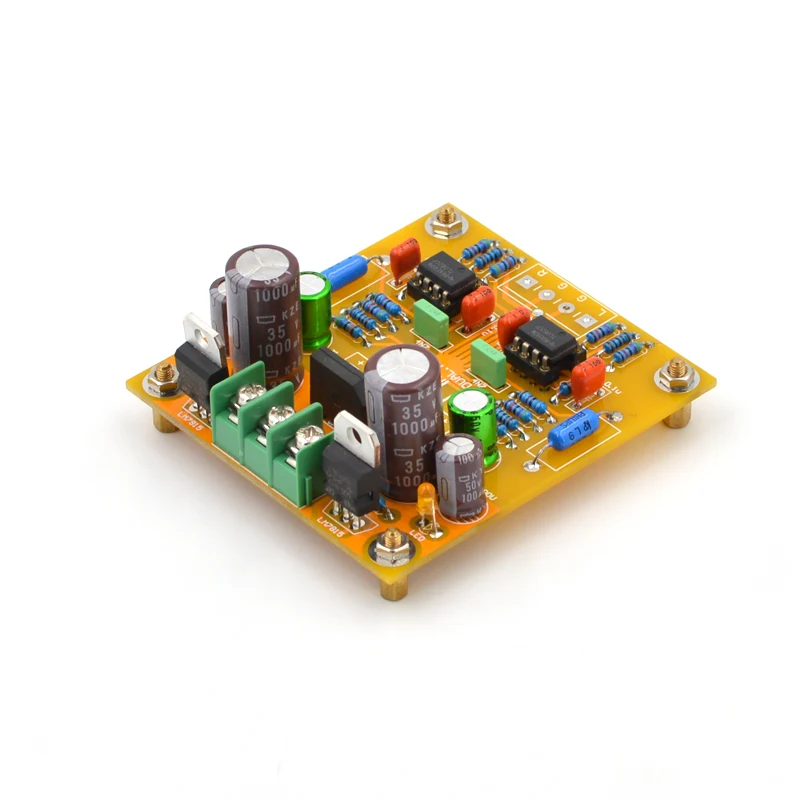

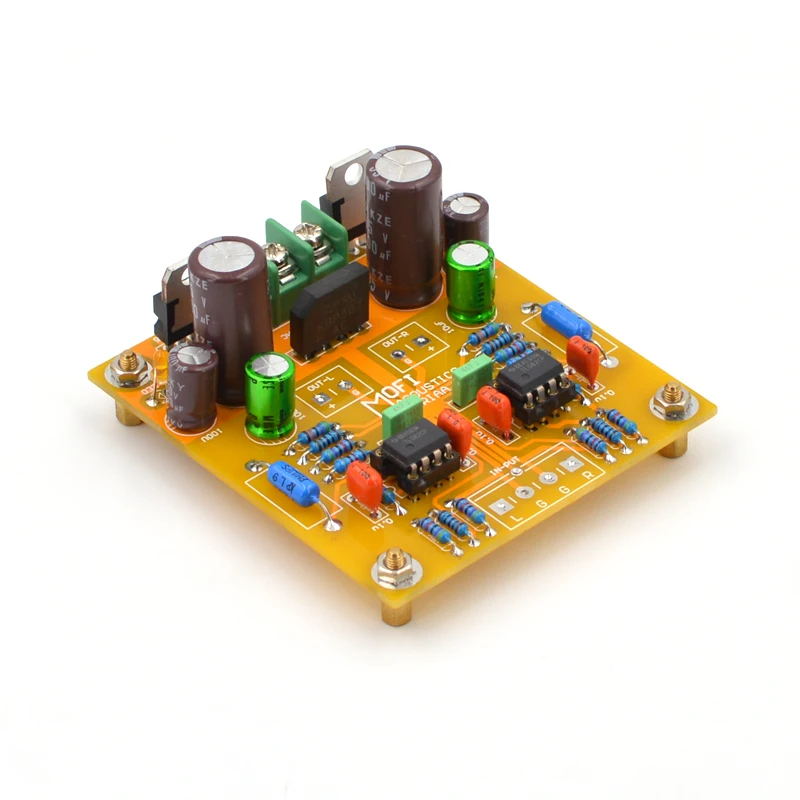

Terminou bordo
