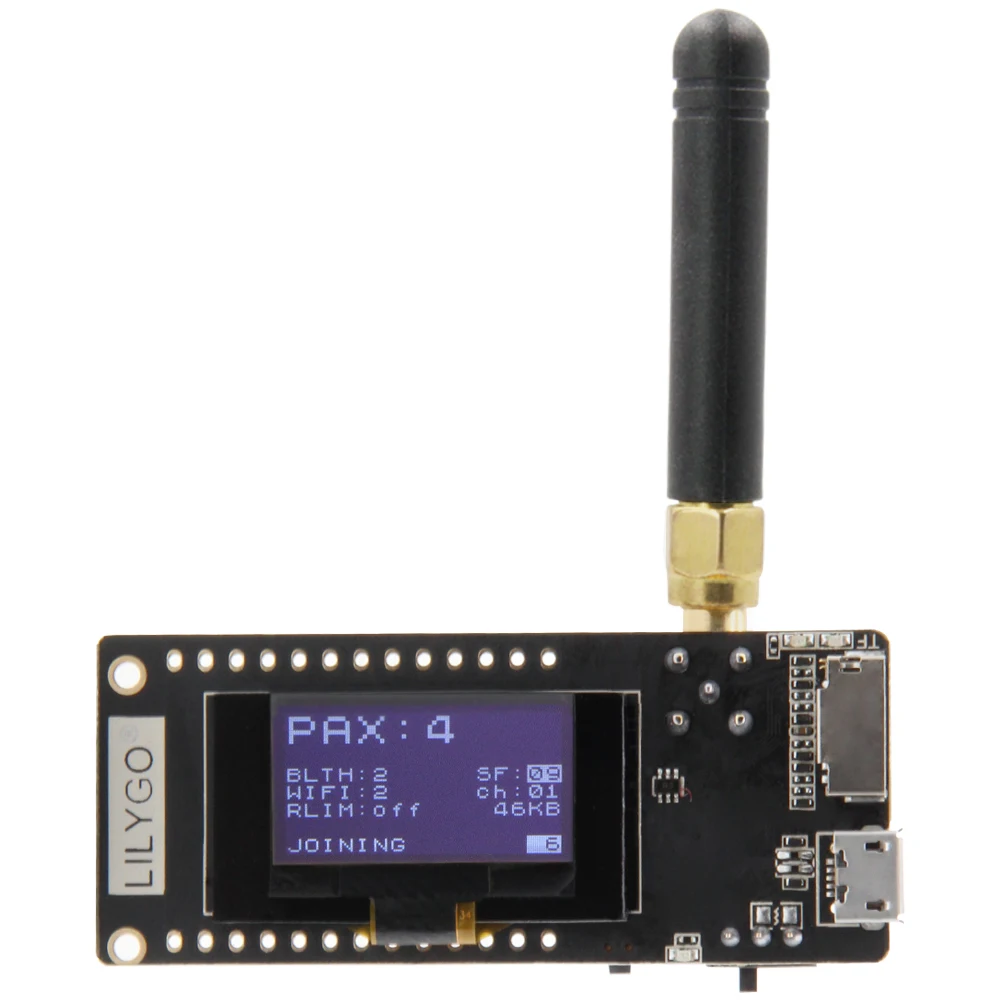

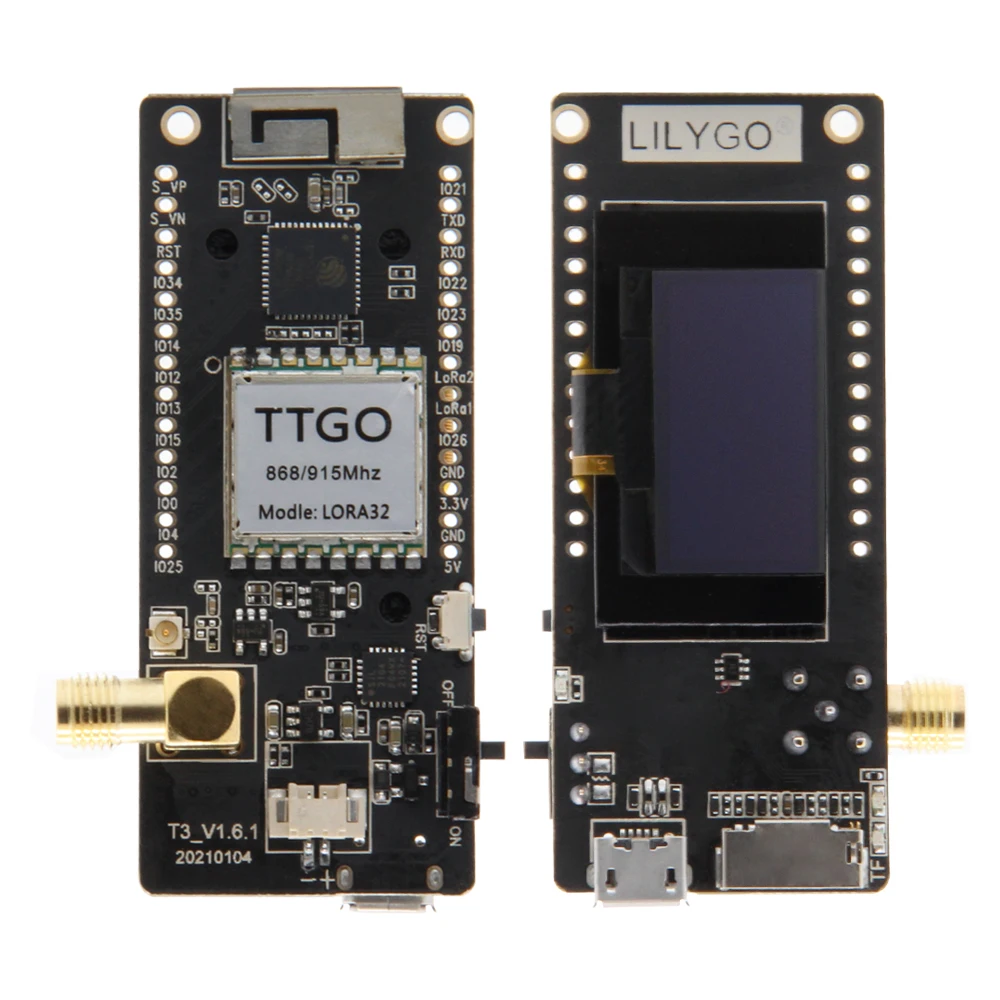

Lilygo®ttgo Desastre-rádio Versão 433 – 868 915mhz Lora Esp-32 Oled 0.96 Polegada Cartão sd Bluetooth Wi-fi Módulo Lora32 V2.1 1.6.1

Descrição do produto

Tensão de funcionamento:1.8 ~ 3.7v

Corrente aceitável: 10 1414ma

Transmitir corrente: 120ma @ + 20dbm

90mA @ + 17dBm

29mA @ + 13dBm

Freqüência de operação: 868m/915mhz

Transmitir potência: + 20dbm

Receba sensibilidade:-139dbm @ lora & 62.5khz & sf = 12 e 146bps

-136dbm @ lora & 125khz & sf = 12 & 293bps

-118dbm @ lora & 125khz & sf = 6 & 9380bps

-123dbm @ fsk & 5khz & 1.2kbps

Erro de freqüência: +/-15khz

Espaço fifo: 64byte

Taxa de dados: 1.2k ~ 300kbps @ fsk

0.018k ~ 37.5kbps @ lora

Modo de modulação: fsk, gfsk, msk, gmsk, lora tm, ook

Forma Interface: SPI

Sono atual: 0.2ua @ sleep

1.5uA @ OCIOSO

Operating temperature :-40 + 85

Função Digital RSSI

Correção automática de freqüência

Controle automático de ganho

Rápido wake-up e frequência hopping

Manipulador altamente configurável do pacote de dados

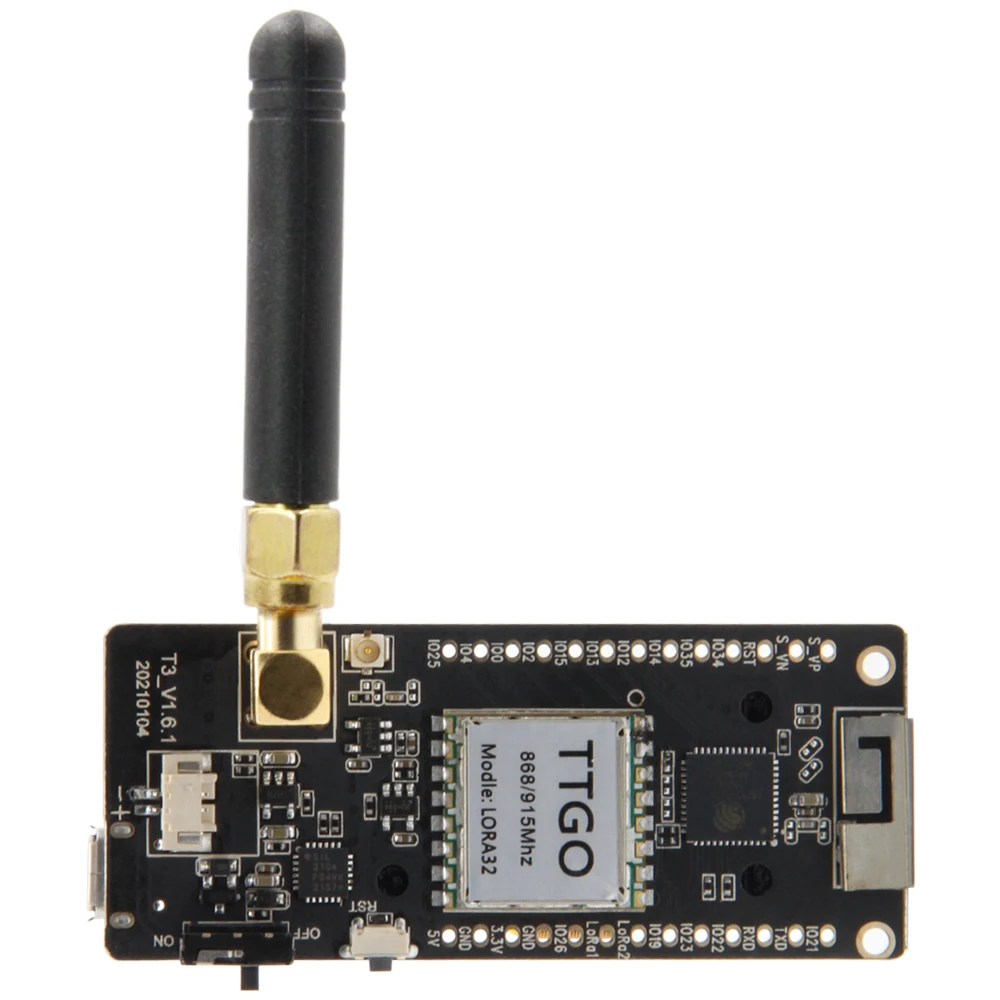

SMA Antena

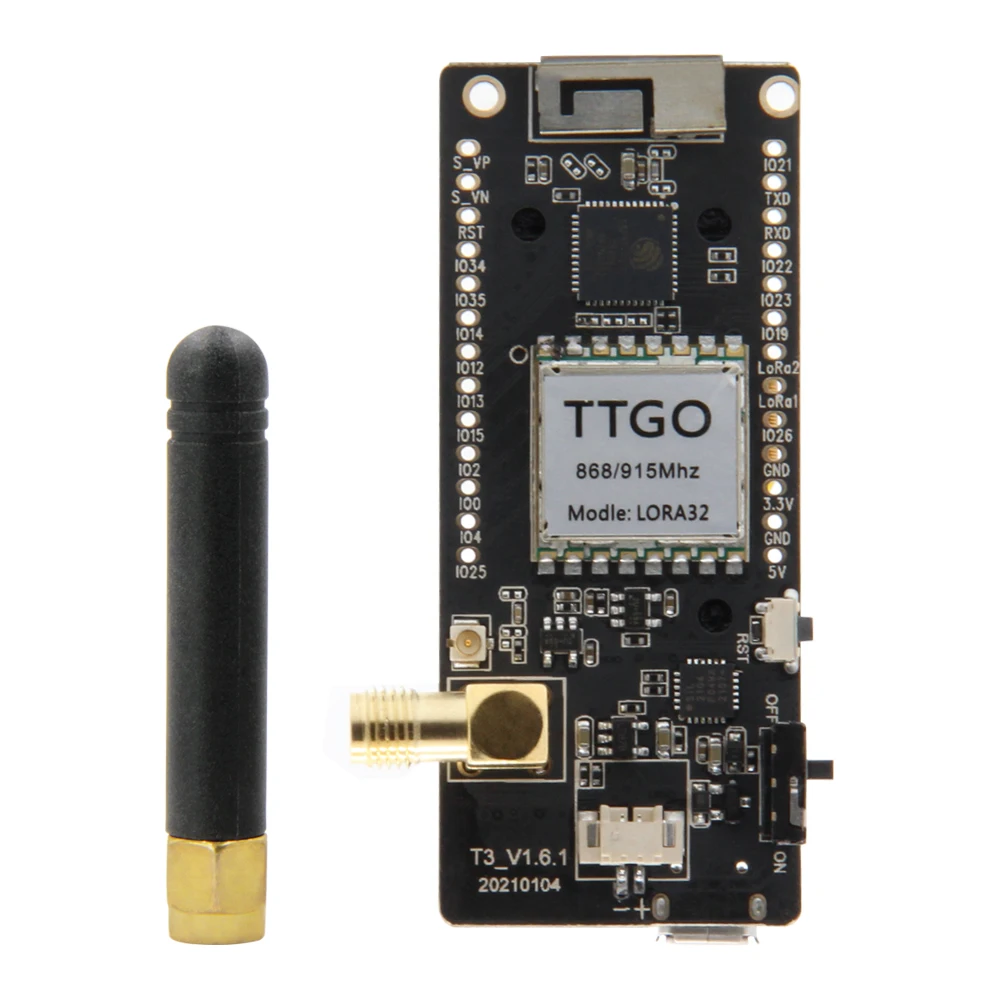

No ttgo lora v2.1 _ 1.6.1, adicionamos o sma e tp4054 à placa, que fazem com que ele possa fazer mais coisas. em termos do interruptor de alimentação, alteramos o modo de interação de comutação. A antena sma adicionada pode aumentar a transmissão do sinal.

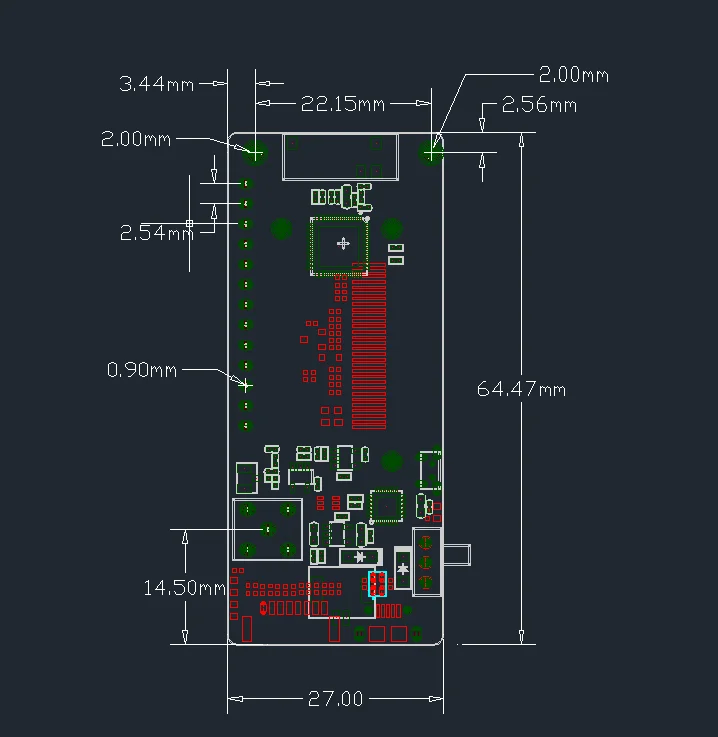

Ttgo lora32 v2.1 _ 1.6.1 diagrama da estrutura da versão

1. Cartão sd Bluetooth Wi-fi Módulo – Embalagem : Sim

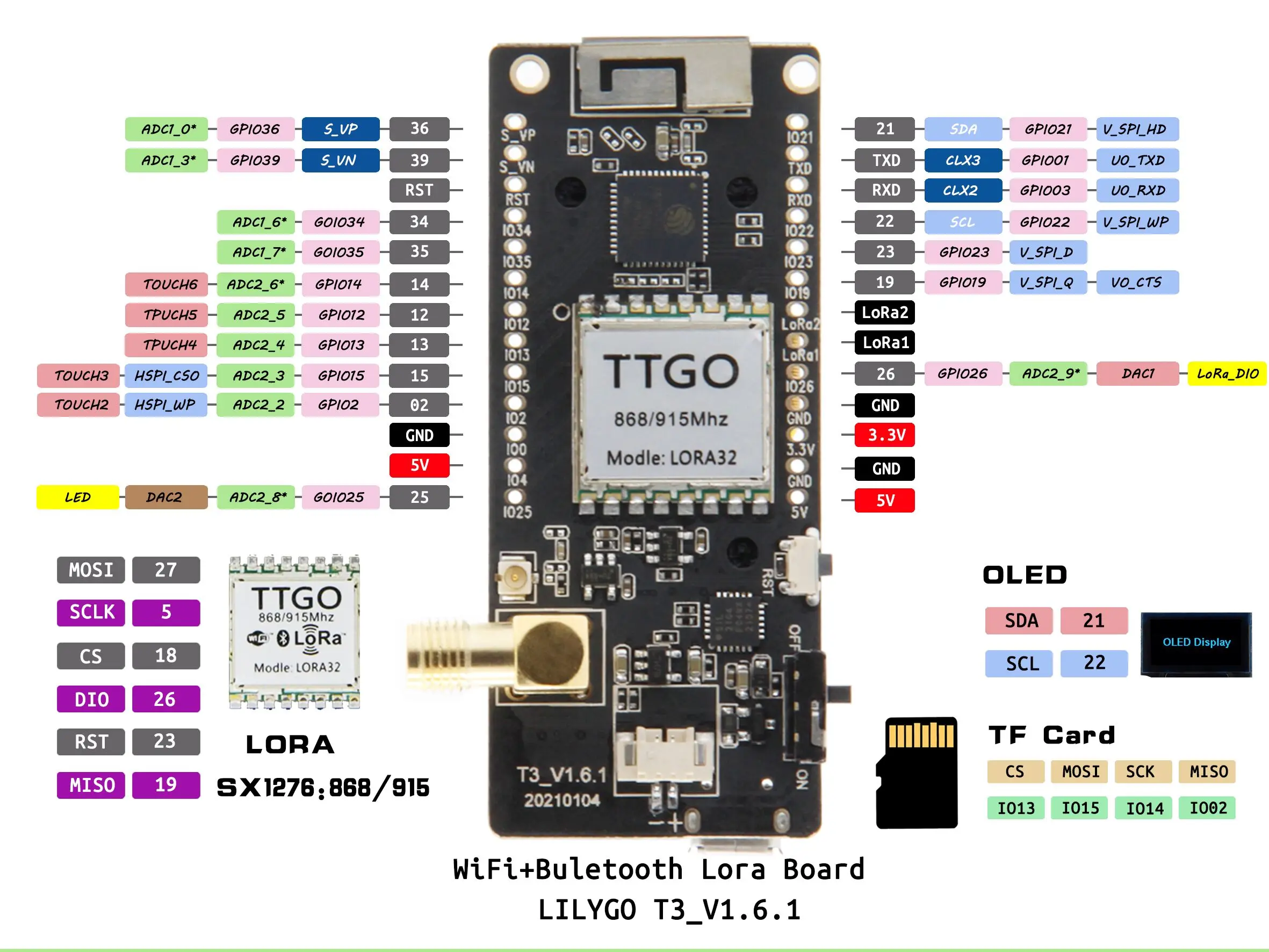

Pino Esquemático

2. Lilygo®ttgo Desastre-rádio Lora32 V2.1 1.6.1 Versão 433 – Dimensões Lxaxp : 64.47*27*13mm

DataDownload Link

Https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series

Https://github.com/sudomesh/disaster-radio/releases/tag/0.1.1

Comparação do pino da versão lora_1.5 e lora_1.6.1:

3. Cheap Circuitos – Origem : cn Origem

(Aviso: a lista de envio não inclui bateria e cartão sd)

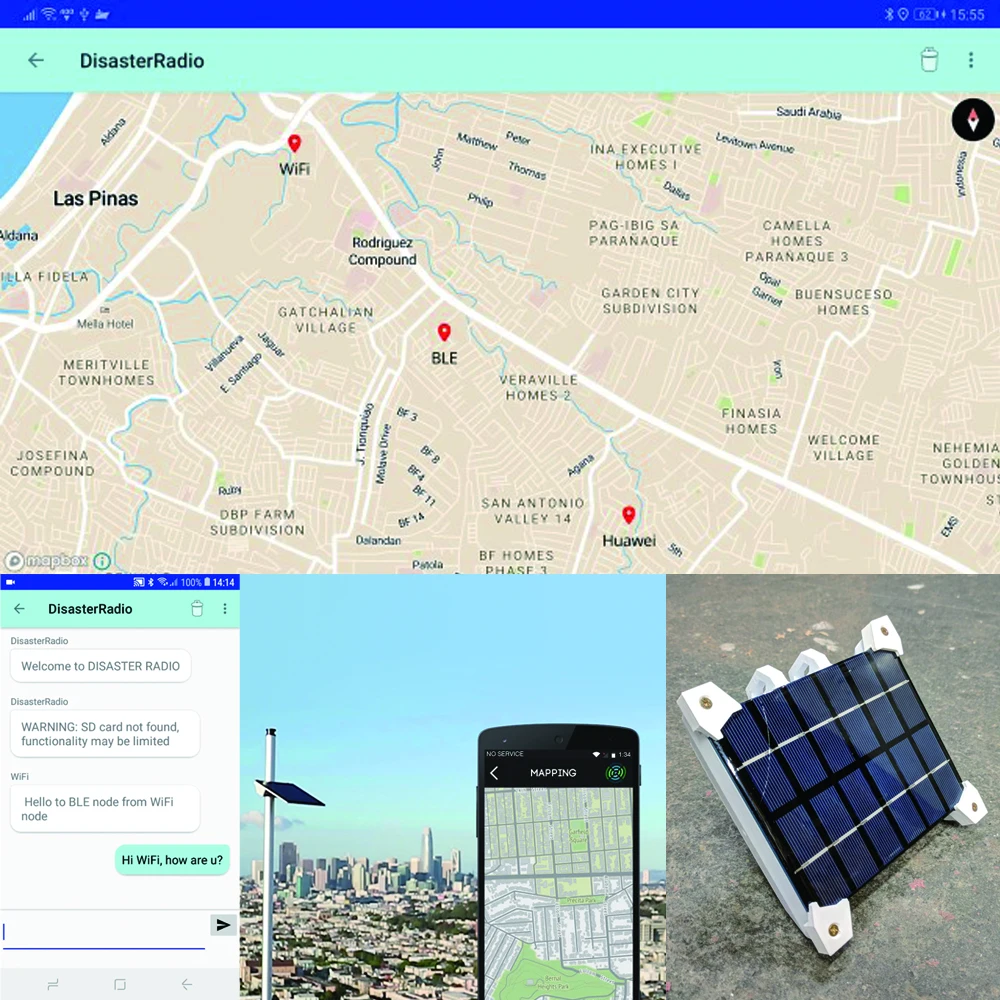

Aplicação do produto Diagra

4. Cartão sd Bluetooth Wi-fi Módulo – Compatível com Equipamentos de Áudio & Vídeo Estilo : Equipamento de Exposição

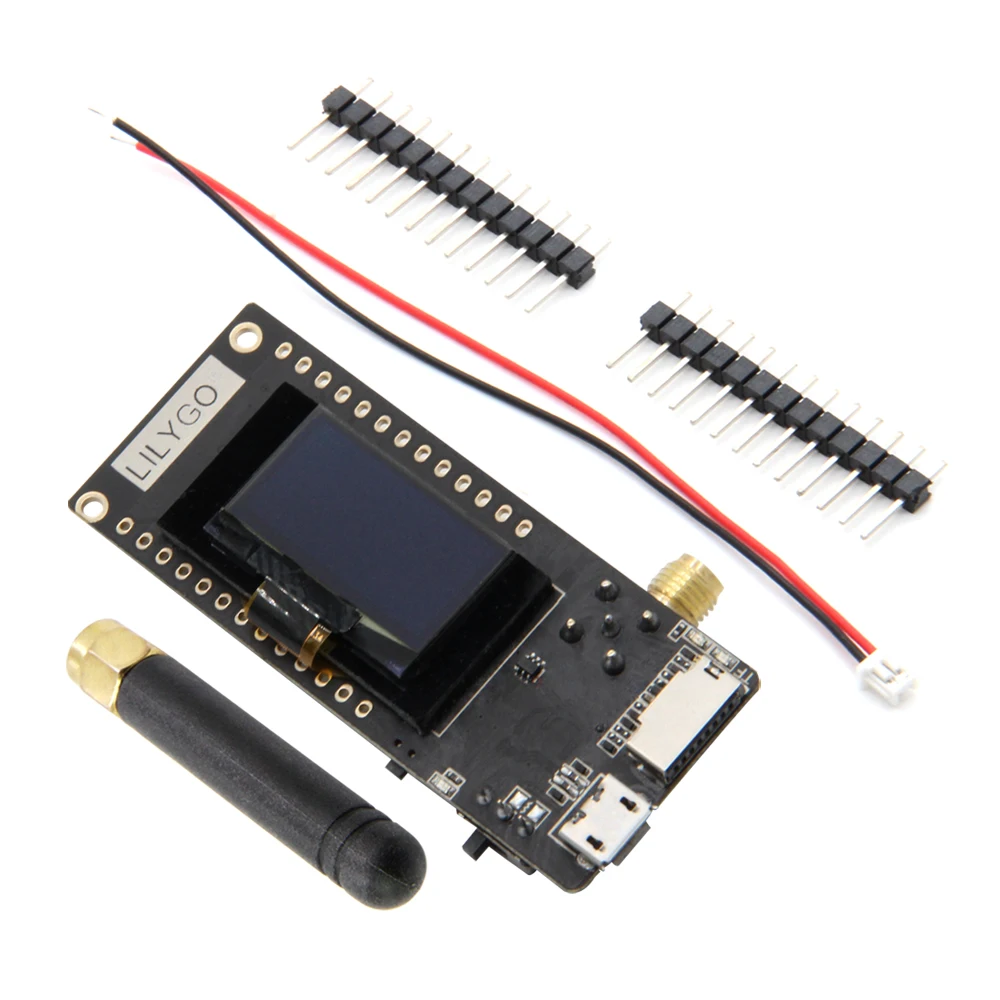

Lista de envio

5. Lilygo®ttgo Desastre-rádio Lora32 V2.1 1.6.1 Versão 433 – Compatível com Equipamentos de Áudio & Vídeo Estilo : Jogador

6. Cheap Circuitos – Certificado : None

7. Cartão sd Bluetooth Wi-fi Módulo – Nome da Marca : Lilygo

8. Lilygo®ttgo Desastre-rádio Lora32 V2.1 1.6.1 Versão 433 – 915mhz 2104 Chip : H252-01
