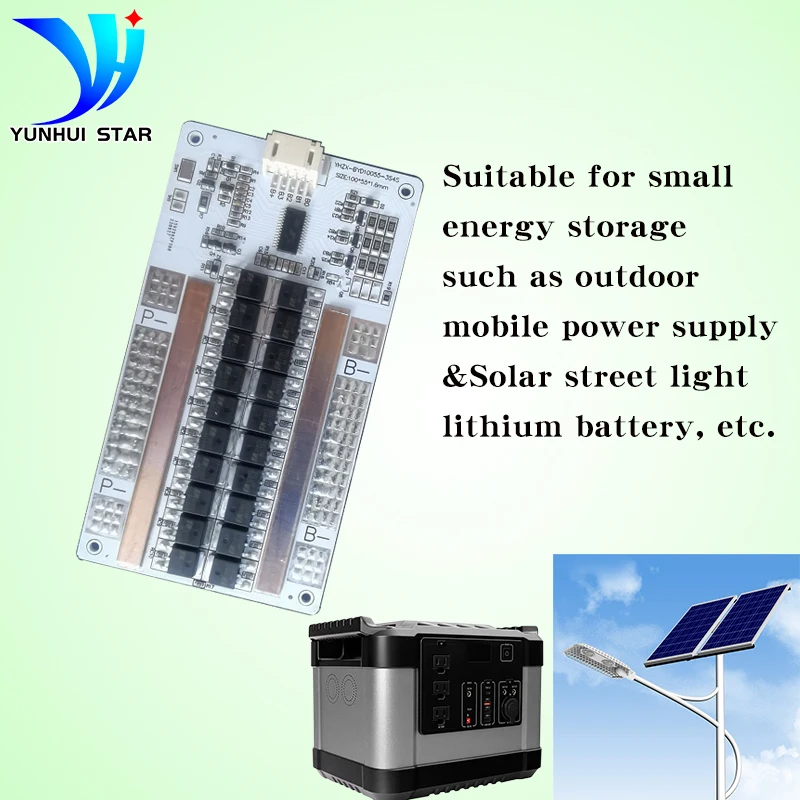

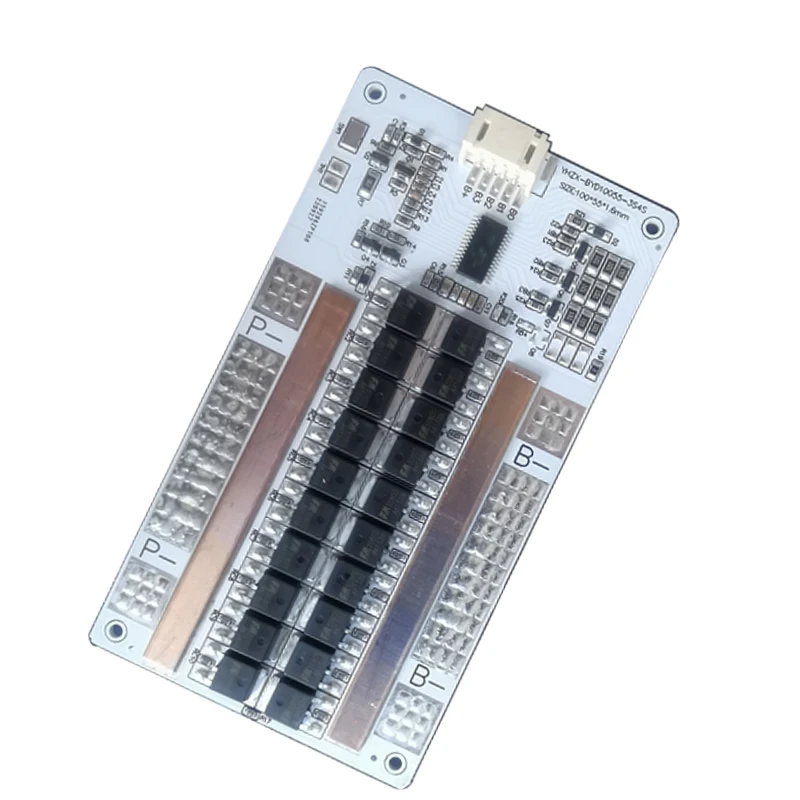

Yunhui Estrela 3s 12v Bms 60a Placa de Proteção da Bateria de Lítio com Função de Equilíbrio Automático Proteção contra Curto-circuito e Cabo Livre

Descrição Produtos

1. YHZX-10055-3S4S pode ser usado para 3S-4S 12V-16V bateria.
2. De acordo com suas exigências, pode ser aplicado à bateria do Li-íon ou à bateria LiFePO4.
3. As principais funções são: proteção contra sobrecarga, proteção contra descarga excessiva, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra temperatura de função de equilíbrio (opcional), interruptor de corrente fraco (opcional) etc.
4. De acordo com suas necessidades, podemos desenvolver PCM de diferentes tamanhos e estruturas.

Vantagens:

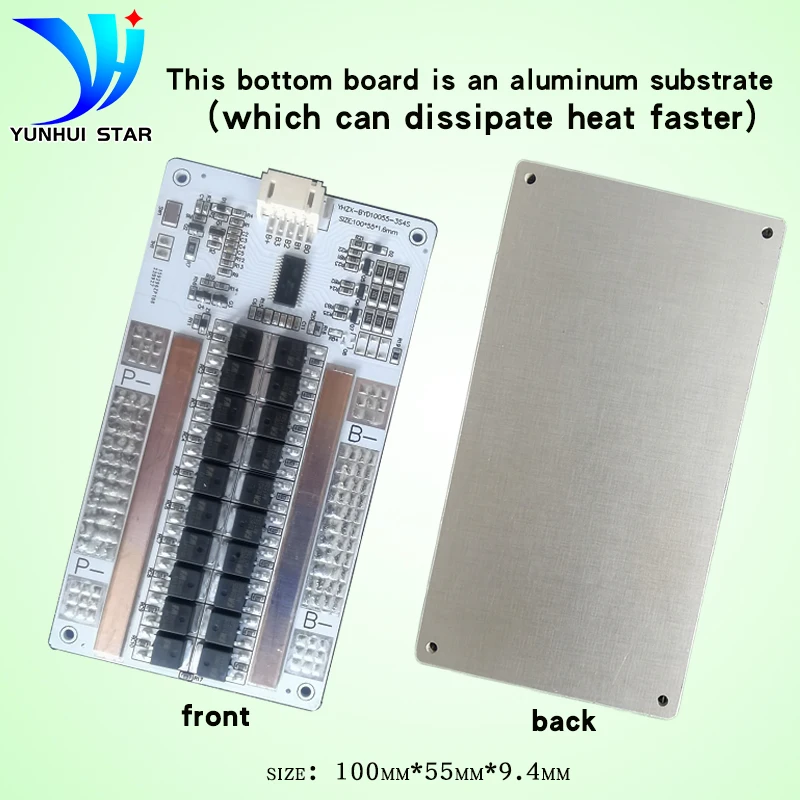

1. Esta placa inferior é uma carcaça de alumínio que possa dissipar o calor mais rapidamente.

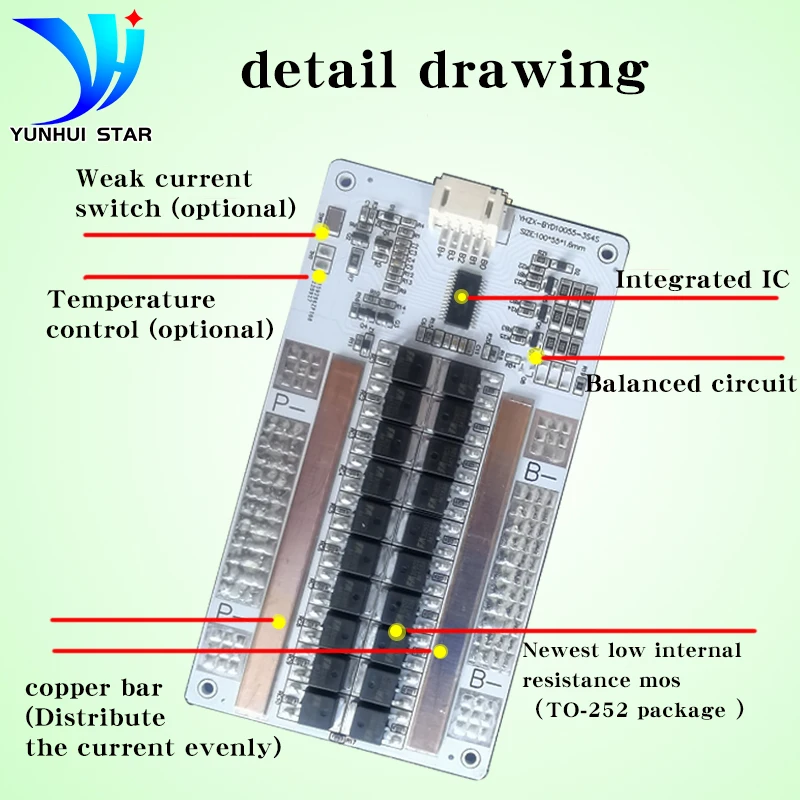

2. A placa de proteção é feita de alta qualidade mais nova baixa resistência interna MOS (como Infineon MOS) e alta precisão integrada IC para manter yourbattery para maior vida útil do ciclo.
3. equalizando a corrente 100-120Am, pode melhor equilibrar a tensão de cada série.

4. Bms tem a função de proteção off-line: Se um dos cabos estiver desconectado, a placa de proteção inicia a proteção.

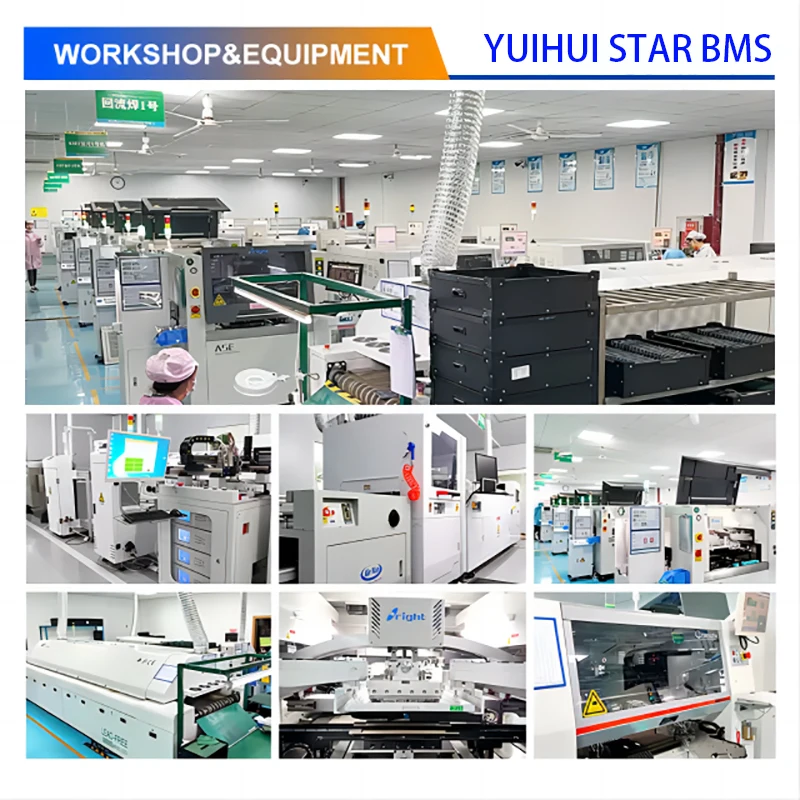

5. Nós somos uma fábrica protetora de dez anos da placa, nós somos vendas diretas de uma fábrica real;

Detalhes essenciais

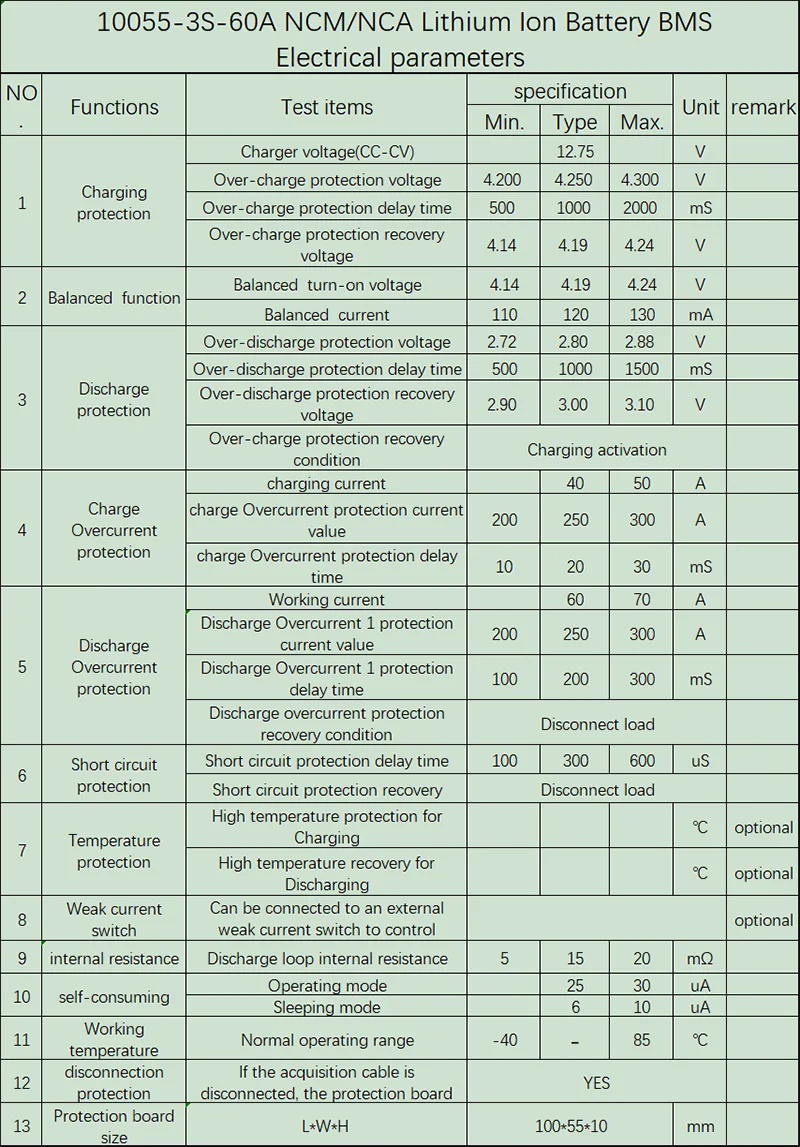

Bateria BMS do íon do lítio 10055-3S-60A NCM/NCA parâmetros bondes

1. Tensão de proteção contra sobrecarga: 4.25 ± 0.05V;

2. Tempo do atraso da proteção da sobrecarga: 500-2000ms;

3. Tensão da recuperação da proteção da sobrecarga: 4.19 ± 0.05V;

4. Função equilibrada Tensão de ligar equilibrada: 4,19 ± 0,05 V;

5. Corrente equilibrada: 120 ± 10mA;

6. Tensão de proteção contra descarga excessiva: 2.80 ± 0.08V;

7. Tempo de atraso de proteção contra descarga excessiva: 500-1500mS;

8. Tensão de recuperação de proteção contra descarga excessiva: 3.00 ± 0.1V;

9. Cobrando corrente: = 50A;

10. Carga Proteção contra sobrecorrente valor atual: 250 ± 50A;

11. Carga Tempo do atraso da proteção contra sobrecorrente: 10-30ms;

12. Descarga Trabalho atual: = 60A;

13. Descarga Overcurrent 1 proteção valor atual: 250 ± 50A;

14. Descarga sobrecarga 1 proteção atraso tempo: 100-300mS;

15. Proteção contra curto-circuito atraso tempo: 100-600us;

16. Recuperação da proteção do curto-circuito: Desconecte a carga;

17. Proteção de alta temperatura para carregamento: 55 ? (opcional);

18. Proteção a alta temperatura para descarga: 75 ? (opcional);

19. Interruptor de corrente fraco: Pode ser conectado a um interruptor de corrente fraco externo para controlar a descarga (opcional);

20. Descarga loop resistência interna: = 20mO;

21. Auto-consumo: Modo operacional: = 30uA; Modo de dormir: = 10uA;

22. Temperatura de trabalho: Faixa de operação normal-40-85 ?;

23. Proteção da desconexão: Se o cabo da aquisição é desligado, a placa da proteção começa a proteção;

Q: Como eu sei que material ou tipo minha bateria é
A: Olhe por favor seu corpo da bateria, se a tensão normal (tensão da plataforma) de sua bateria mostra 3.2V, a bateria é LiFePo4. Se a tensão normal (tensão da plataforma) de sua bateria mostra 3.6V ou 3.7V, a bateria é Li-ion ou Li-polímero bateria;

Q: É este terno BMS para a minha bateria
A: Primeiramente, confirme por favor que quantas séries você pilha está em seu bloco da bateria. O BMS que você compra deve ser a mesma série que sua bateria. Então diga-me por favor quantos ampère a corrente de trabalho precisou. Eu vou escolher o melhor adequado para você.

P: Quais amplificadores devo escolher para o BMS
A: 1.It depende da potência do motor e do limite atual do controlador para veículos elétricos. Como menos 250W escolhem 15A, menos do que 500W escolhem 20 A, menos do que 800W escolhem 30A. Se mais do que 1000W, discuta por favor comigo. A corrente da proteção não pode ser menos do que o limite atual do controlador.

24. Se tiver um inversor, ele precisa ser calculado de acordo com a potência do inversor.

Fórmula de cálculo: corrente = potência do inversor/bateria voltagem/0,80 (coeficiente);

P: Qual é a porta comum e a porta separada Qual é a diferença
A: Nós tomamos 10S 36V 20A BMS por exemplo: O porto comum 20A significa que seu cátodo da carga e o cátodo da descarga são conectados na mesma extremidade do ponto (nosso C-), cátodo de carga e descarga são usados na porta de conexão comum, então a corrente de carga e descarga são iguais a 20A;

O porto separado é conectado separadamente pelo cátodo da carga (nosso C-) e pelo cátodo da descarga (nosso P-), assim que a corrente da carga e a corrente da descarga são diferentes, corrente da descarga é 20A, carga atual é 10A.

Q: A relação entre a capacidade da bateria e corrente BMS
R: Não há relação direta entre a capacidade da bateria e a corrente BMS, grande capacidade não significa grande corrente, mas confie na corrente contínua, ou seja, se o seu motor é poderoso, você deve escolher a corrente alta de BMS, não é confiado na capacidade da bateria.

Q: Como devo escolher o carregador certo
A: LiFePo4 bateria carregador tensão = número de cordas da bateria X 3.6V,
Tensão do carregador da bateria do Li-íon = número de cordas da bateria X 4.2V.
