Ficha técnica do produto

Características	Especificações
Chip de Microplaqueta	Esp32
Chip de Série	Ch9102f
Embalagem	SIM
Dimensões (lxaxp))	111mm37mm20mm
Peso	50G
Número do Modelo	T-sim 7000g Module
Compatível com Equipamentos de Áudio e Vídeo Estilo	Jogador, amplificador
Nome da Marca	Lilygo
Origem	CN (origem)
Lora 868mhz Shield	Dz045-03
Lora 915mhz Shield	Dz045-02
T-sim7000g 2104 4MB	H388
T-sim7000g 9102 4MB	Q141
T-sim7000g 2104 16mb	H388-03
T-sim7000g 9102 16mb	Q170
T-sim7000e 9102 4MB	Q315
T-sim7000a 9102 4MB	Q302
T-sim7000jc 9102 4MB	Q322

Atualização versão inclui:

Proteção aprimorada da bateria contra polaridade reversa, sobrecarga e descarga excessiva.
Melhor gerenciamento de energia GPS para reduzir o consumo de energia, com uma potência mínima do modo de suspensão de 300uA.
Atualizado carregamento funcionalidade com a inclusão de um carregamento solar IC.&

Notas para novos usuários:

SIM7000/SIM707G não suporta uma rede 4G. Certifique-se de que o cartão USIM que você usa suporta acesso 2G(GSM)/NB-IOT, o posicionamento SIM7070 e o celular não podem ser usados simultaneamente. Desconecte por favor a rede ao posicionar, e desligue GPS ao conectar à rede

Mais informação:

??Aviso:

Este módulo é uma placa do desenvolvimento projetada para a verificação testa experiências.
Ao comprar, ele deve ser usado em conformidade com os regulamentos locais de gerenciamento sem fio, incluindo a seleção de frequências que cumpram as leis locais.

Atualização versão inclui:

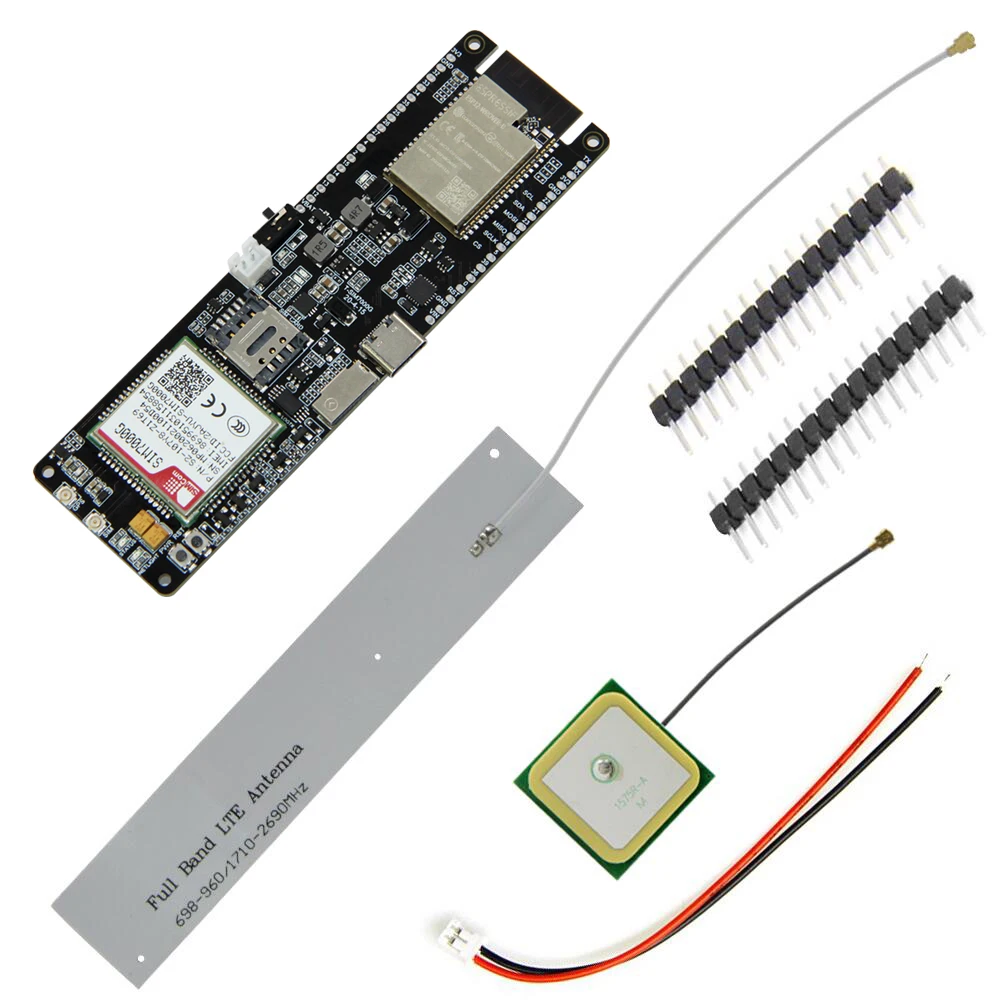

1 x T-SIM7000

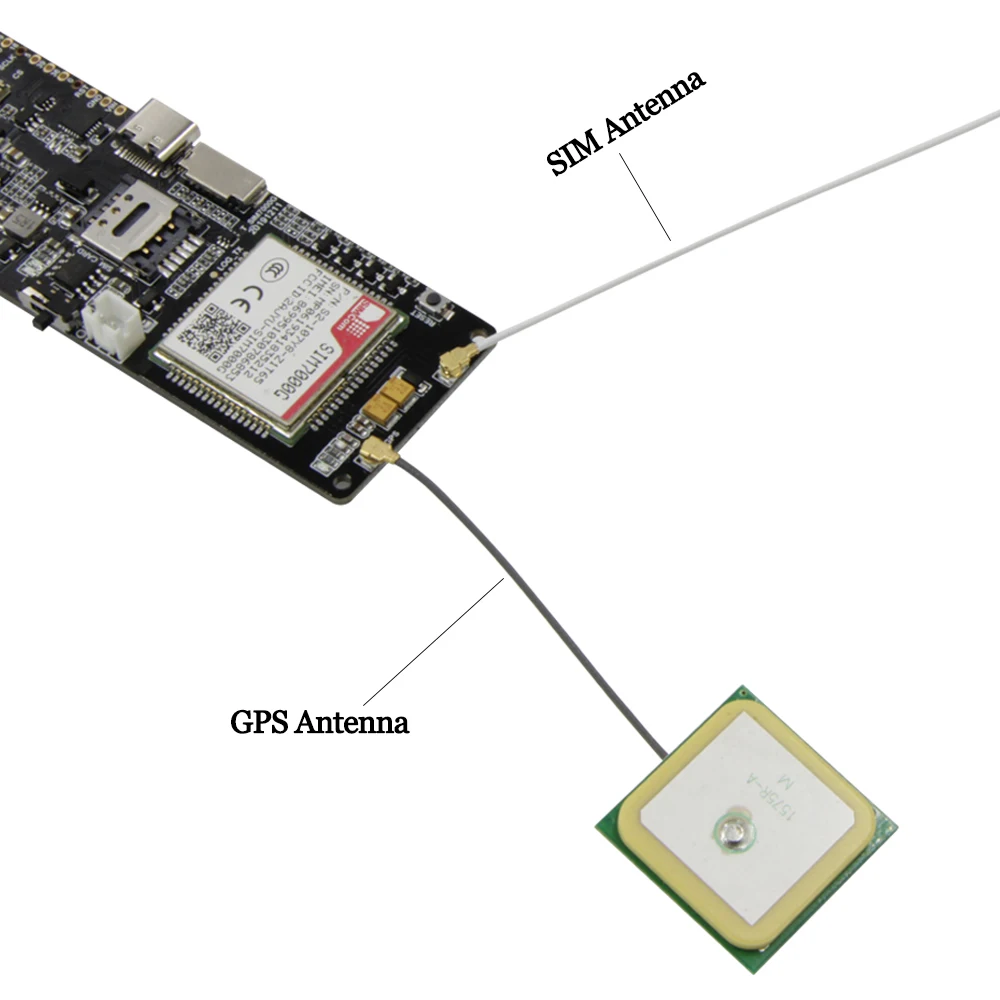

1 X antena SIM
1 X antena GPS
1 x cabo alimentação
2 X pino

Notas para novos usuários

SIM7000/SIM707G não suporta uma rede 4G. Certifique-se de que o cartão USIM que você usa suporta acesso 2G(GSM)/NB-IOT, o posicionamento SIM7070 e o celular não podem ser usados simultaneamente. Desconecte por favor a rede ao posicionar, e desligue GPS ao conectar à rede

PIN VIN é uma entrada USB; se uma bateria está sendo usada para alimentar o dispositivo, não haverá saída de tensão do VIN, o que significa que 3.3v é a única saída de energia.

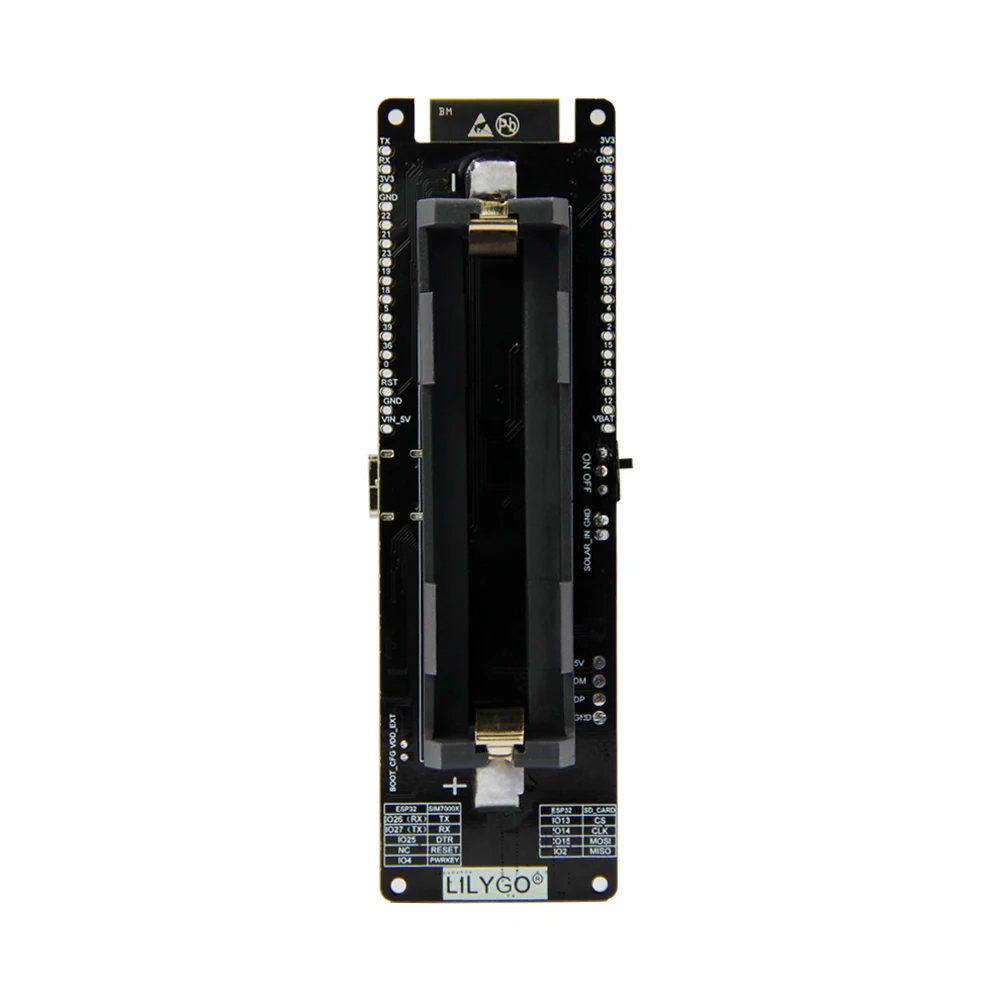

Ao usar o bloco incorporado da bateria o interruptor de ligar/desligar funcionará como o normal, fornecendo/cortando o poder à placa, contudo, se uma bateria externa for usada e conectada ao pino VBAT, o interruptor liga/desliga será ignorado, o que significa que a única maneira de desligar será desconectar as baterias.

O interruptor liga/desliga é apenas para uso da bateria, ele não funcionará quando conectado ao USB.

A tensão da bateria não pode ser lida quando conectada ao USB usando o BAT ADC a bordo (35)

Os painéis solares recomendados são 4.4v a 6vNÃO EXCEDE OU O CONSELHO PODE SER DANIFICADO

Quando um cartão SD em você não pode carregar software no Arduino IDE desde que o cartão SD usa IO2 como CS, o cartão SD deve ser removido ao carregar um novo esboço.

Na versão 20200415, ao usar GPS o SIM7000G(GPIO4)/SIM7070G(GPIO5)(número físico do pino 48) precisa de ser ajustado a ALTO para permitir a antenaModem. sendAT(&+ CGPIO = 0,48,1,1&);Uma vez terminado o pino pode ser ajustado BAIXOModem. sendAT(&+ CGPIO = 0,48,1,0&);Para evitar o vazamento de energia para a antena GPS, isso ajudará a vida útil da bateria. Se o uso do USB ou da bateria não for uma preocupação, ele pode ser deixado ALTO.

Se você não conseguir acessar a rede, tente , que testará a conexão de rede. Há também os arquivos binários no diretório do firmware; você pode usar oPara baixar.

Como alterar o método de conexão

Por exemplo, oArduino_TinyGSM/AllFunctions.ino, Você só precisa de mudarModem. setNetworkMode(38);Para o número correspondente e a velocidade de acesso à rede depende da operadora do cartão SIM que você usa. Antes de usá-lo, você pode se comunicar com a operadora do seu cartão SIM.

O efeito é o seguinte:

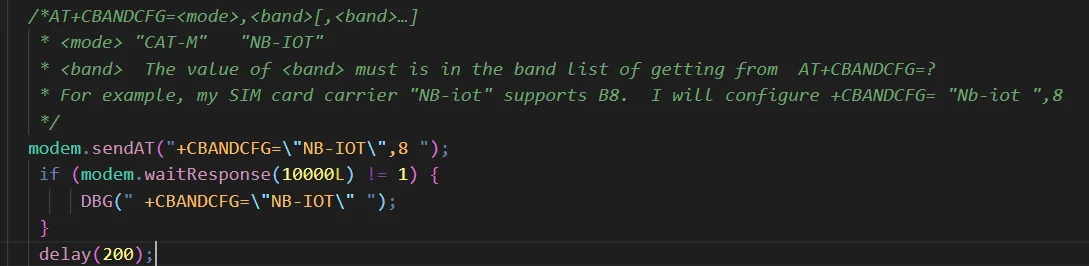

Onze. O registro inicial rede pode ser lento. Por favor seja paciente. Você pode configurar a banda bloqueada como mostrado na figura a seguir.

1. Peças de Reposição para Áudio e Vídeo

Doze. Como atualizar o firmware

2. Sim 4mb 16mb Módulo Wifi Bluetooth Bateria Suporte Placas de Carga Solar

3. Aparelhos Audiovisuais Portáteis

4. Módulo Chip Sim Cartão Wifi Bluetooth Bateria Titular Placa de Carga Solar

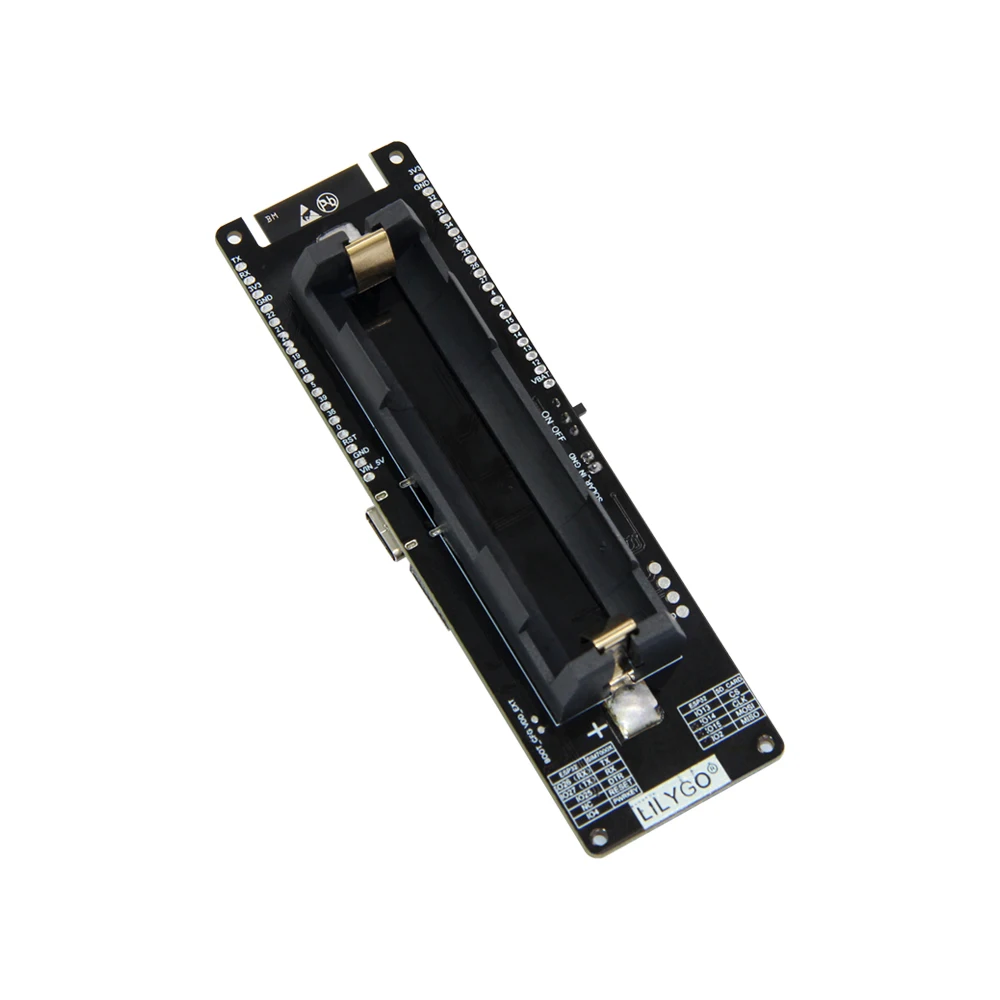

5. Lilygo® Ttgo T-sim7000g Esp32 Placa de Desenvolvimento
