Amplificador de Potência Classe a Full Mofi-pass Mosfets a3 Pcb

Opção de Compra e tempo de entrega

Bem-vindo à loja mofi-acoustics. A fim de proporcionar uma melhor experiência de compra, deixe-me esclarecer essas informações para evitar discrepâncias desnecessárias: 1. todos os produtos da loja não estão incluídos: taxas alfandegárias, desembaraço aduaneiro e impostos. Sem requisitos especiais, vamos declará-los de acordo com o preço do produto. 2. esperamos que você possa entender as políticas de tributação relevantes de sua alfândega local. Não aceitamos a sua recusa por mercadorias devido a questões de tributação alfandegária; (em alguns países, a plataforma tem a opção de pré-coleta de tarifas) 3. para não afetar o recebimento das mercadorias, após comprar os produtos, preste mais atenção às informações como e-mails, mensagens de plataforma, etc. se houver alguma informação sobre o endereço pouco claro ou as alterações da política de logística, nós o avisaremos o mais rápido possível, E esperamos que você responda.

Projeto de placa de circuito impresso

1 os pcbs vendidos na loja não contêm componentes e você deve prepará-los sozinho. 2 para concluir este projeto, é necessário conhecimento de alto nível de eletrônicos e ampla experiência em termos de solda e testes. 3 devido a restrições de fuso horário e comunicação do idioma, só podemos fornecer suporte técnico limitado e você precisa resolver os problemas sozinho. 4 não fornecemos informações além da página de introdução do produto.

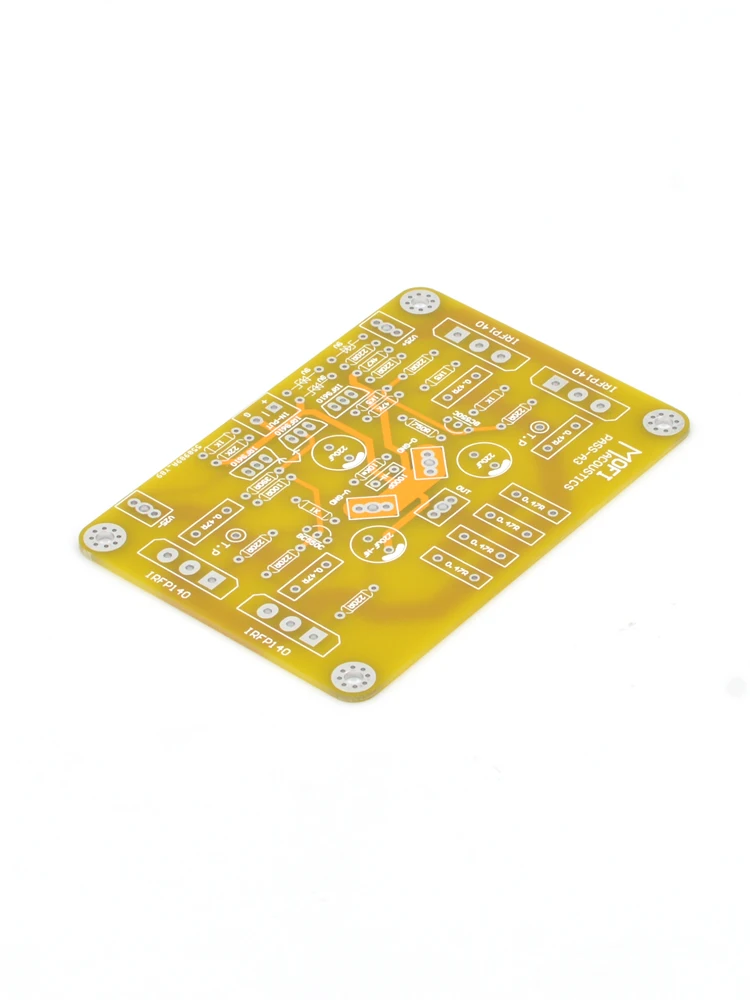

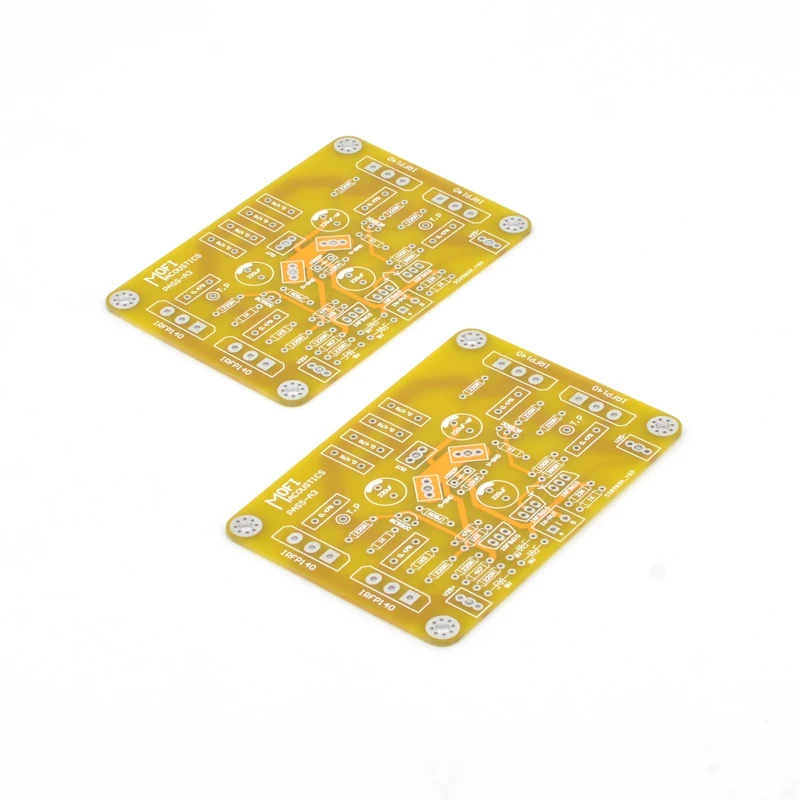

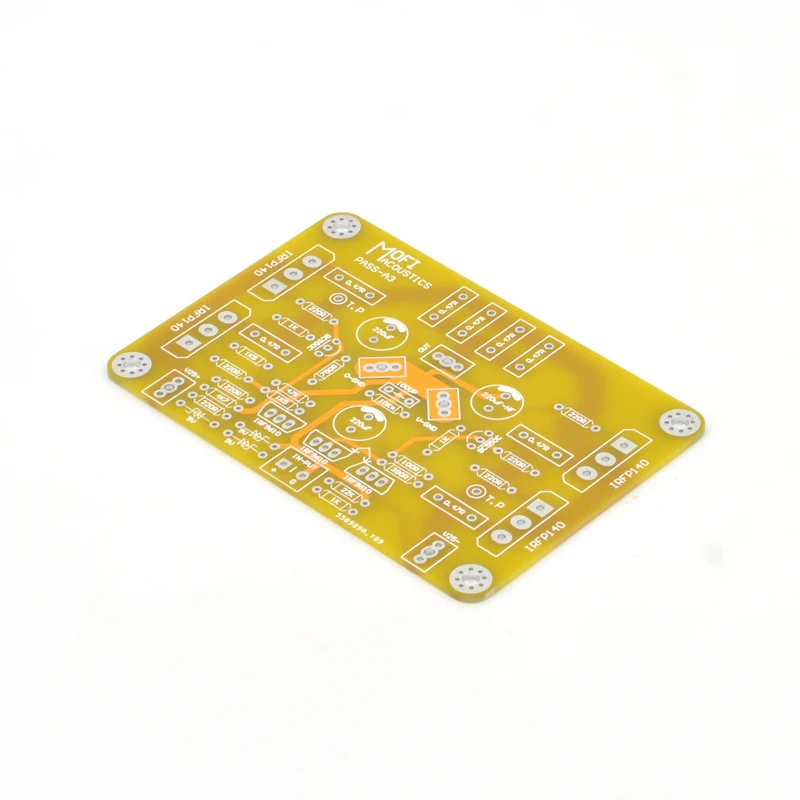

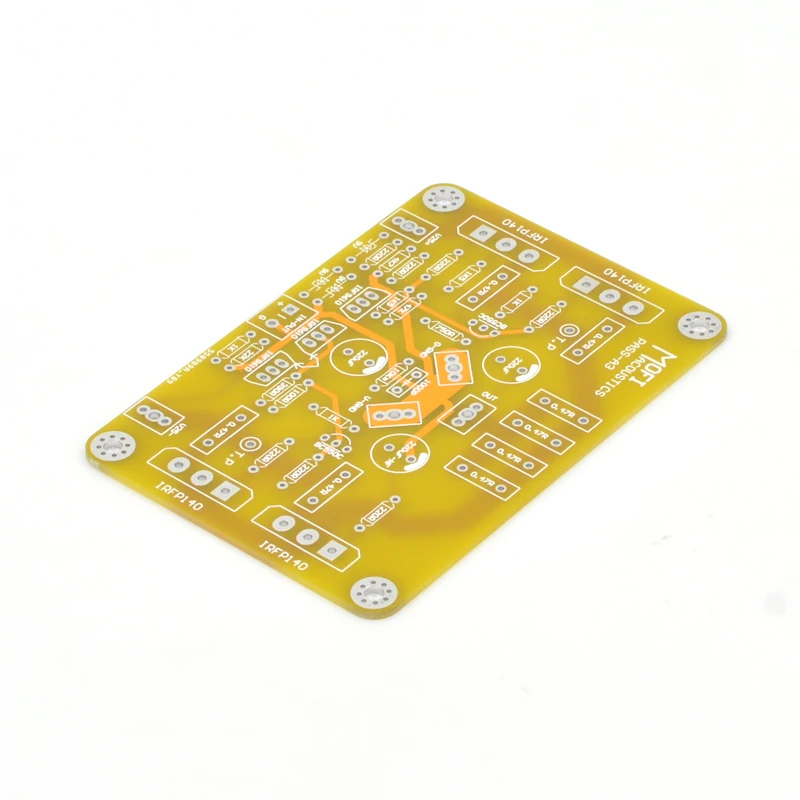

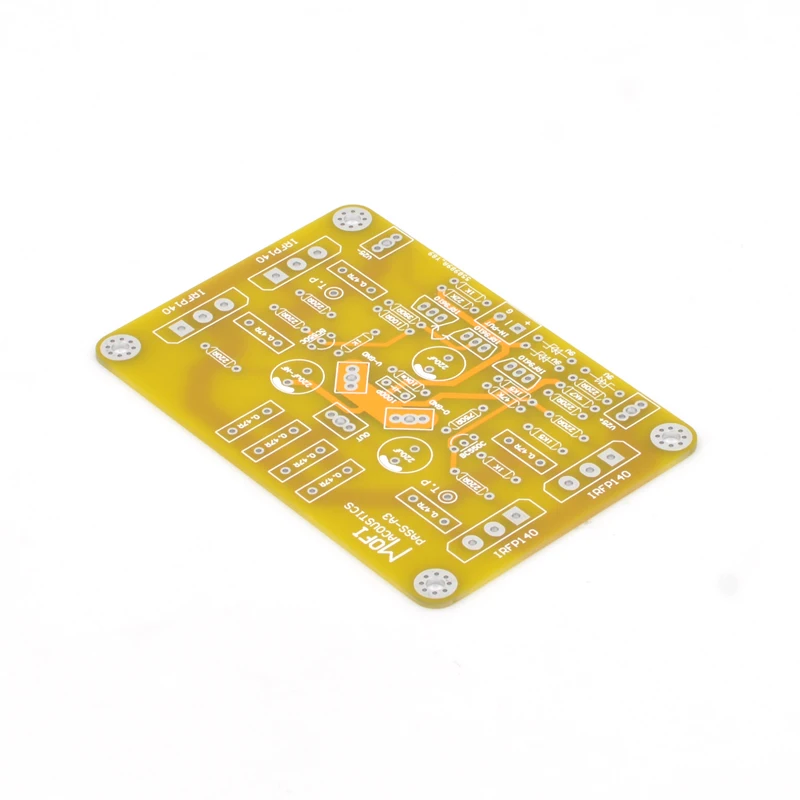

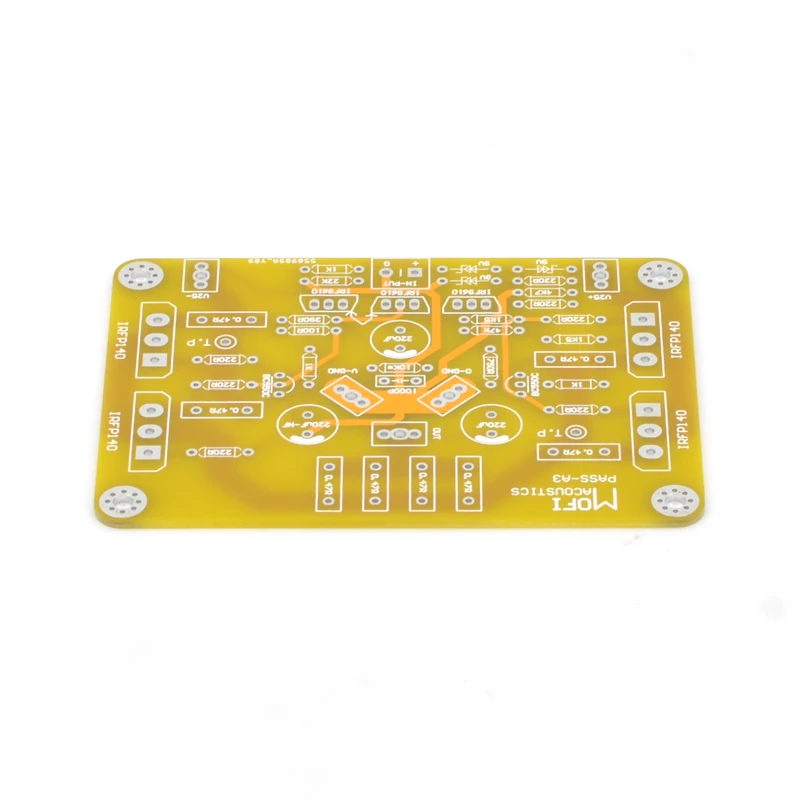

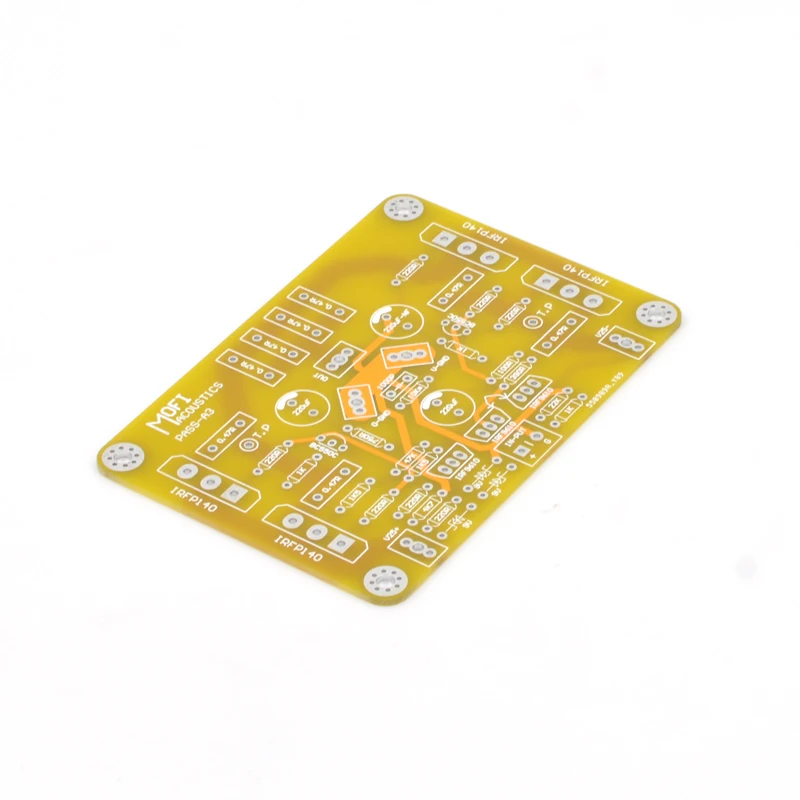

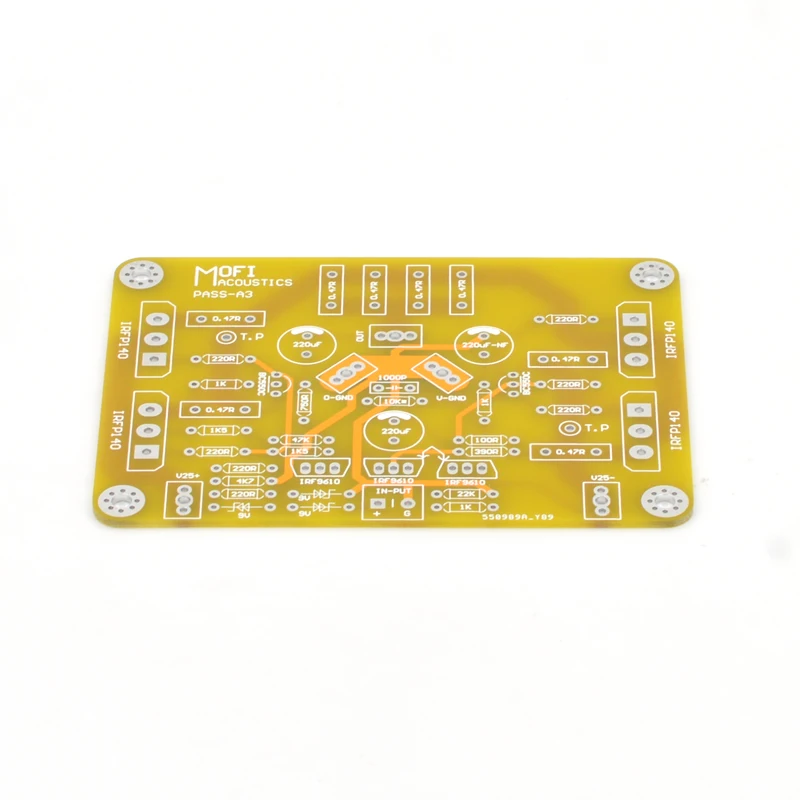

Mofi-pass a3 totalmente mosfets classe a projeto pcb amplificador de potência

É baseado no circuito central da passagem. amplificador de potência do laboratório a30. Destaques tecnológicos: Totalmente discreto. Totalmente mosfets classe a. Design monofásico. Aterramento de ponto único, resistência ao solo está próxima a 0.02 ohm, design de baixo ruído. O pcb é pequeno e flexível, muito amigável para todos os tipos de instalação de chassi. Potencial de modificação de som mais econômico. Total de 4 mosfets de potência por canal para saída de energia Tensão máxima de entrada: 4vpp Ganho: 11x Resistência de entrada: 22k Potência de saída: classe a 18-26wate 8 Recomendar usar filtro crc após retificador

Esquemático e ponto-chave de depuração

O pcb vem com parâmetros componentes para fácil instalação. Só consultamos o esquema da parte de amplificação do circuito. Se você precisar do parâmetro de circuito completo, leia o valor do componente com o pcb por conta própria; não fornecemos adicionalmente. Mantenha a tensão do ponto de teste próxima o suficiente para ele,-20% também é permitido.

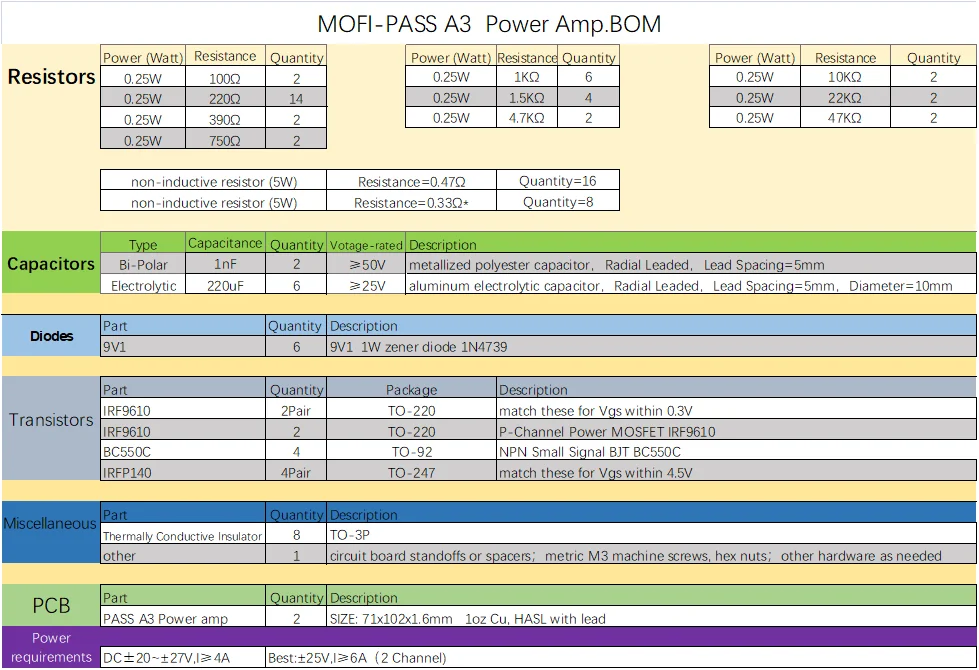

Lista de peças

1. Cheap Circuitos – Origem : cn Origem

Instruções

Como os orifícios pcb são revestidos, você só precisa soldar as peças da parte inferior da placa. Não perfure nem aumente os orifícios porque isso danificaria o revestimento de passagem. Limpe ambos os lados do pcb em branco com toalha de papel e álcool isopropila ou removedor de fluxo eletrônico e, em seguida, solda os componentes na placa, começando com as peças de perfil mais baixo. Certifique-se de que a parte correta entre em cada posição da placa de circuito. Meça cada resistor com seu multímetro para garantir que seja o valor adequado. Limpe o resíduo do fluxo de solda da placa com álcool isopropila (ou removedor de fluxo eletrônico) e uma escova. Inspecione todas as conexões de solda com cuidado, usando uma lupa, para garantir que não haja pontes de solda ou juntas de solda a frio. Use um multímetro na escala ohms para verificar se há curtos-circuitos. No mínimo, você deve verificar se as entradas v e v-dc não estão curvadas para o solo ou para o outro, e se a almofada de saída não está curta para o solo. Corrija quaisquer erros antes de prosseguir para a próxima fase. Dicas: Prepare o dissipador de calor externo.
