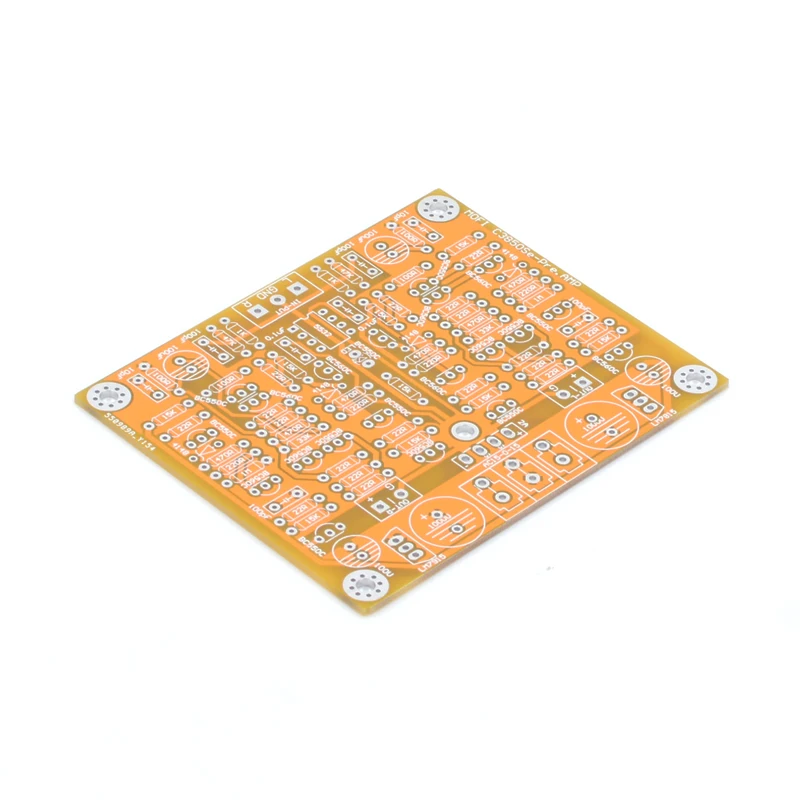

Projeto de placa de circuito impresso

1 os pcbs vendidos na loja não contêm componentes e você deve prepará-los sozinho.

2 para concluir este projeto, é necessário conhecimento de alto nível de eletrônicos e ampla experiência em termos de solda e testes.

3 devido a restrições de fuso horário e comunicação do idioma, só podemos fornecer suporte técnico limitado e você precisa resolver os problemas sozinho.

4 não fornecemos informações além da página de introdução do produto.

Projeto de pcb de pré-amplificação do circuito de núcleo mofi osmo core

-Resumo

Pré-amplificador de circuito de núcleo osmo, é baseado no circuito central do pré-amplificador osmo.

-Destaques tecnológicos

Pré-amplificador classe a.

Circuito de feedback duplo de tensão e corrente.

O pcb é pequeno e flexível, mais adequado para todos os tipos de instalação de chassi.

Design tudo-em-um, aterramento de ponto único, resistência ao solo está próxima do valor de resistência de 0.02 ohm, design de baixo ruído.

Esquemático e ponto-chave de depuração

O pcb vem com parâmetros componentes para fácil instalação.

Só consultamos o esquema da parte de amplificação do circuito. Se você precisar do parâmetro de circuito completo, leia o valor do componente com o pcb por conta própria; não fornecemos adicionalmente.

Mantenha a tensão do ponto de teste próxima o suficiente para ele,-20% também é permitido

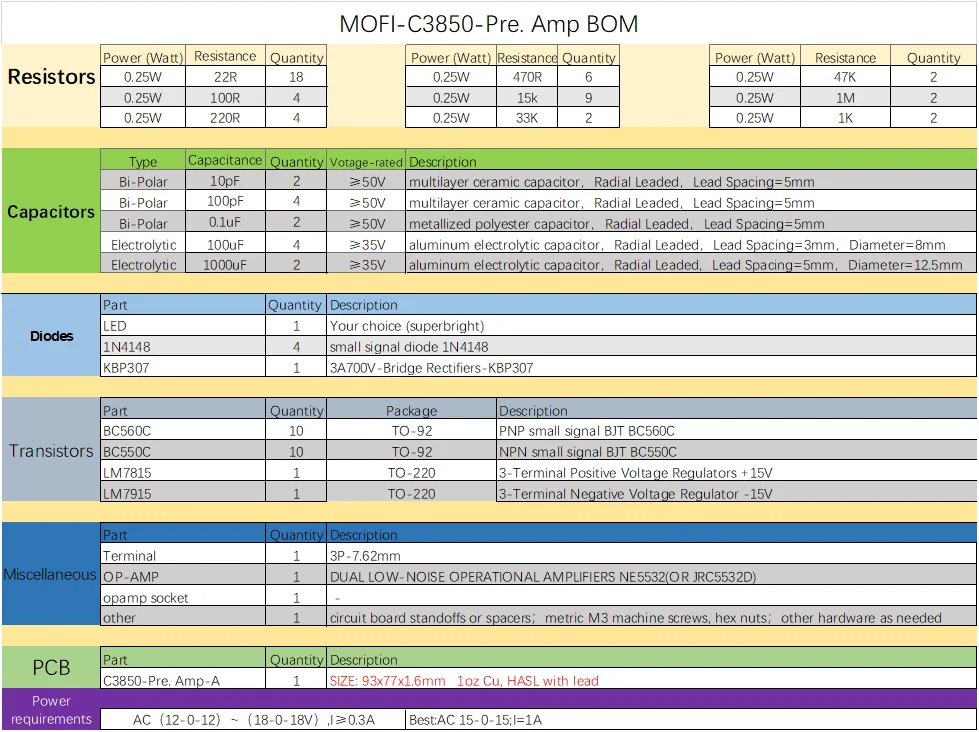

Lista de peças

1. High Quality Eletrônicos – Origem : cn Origem

Instruções

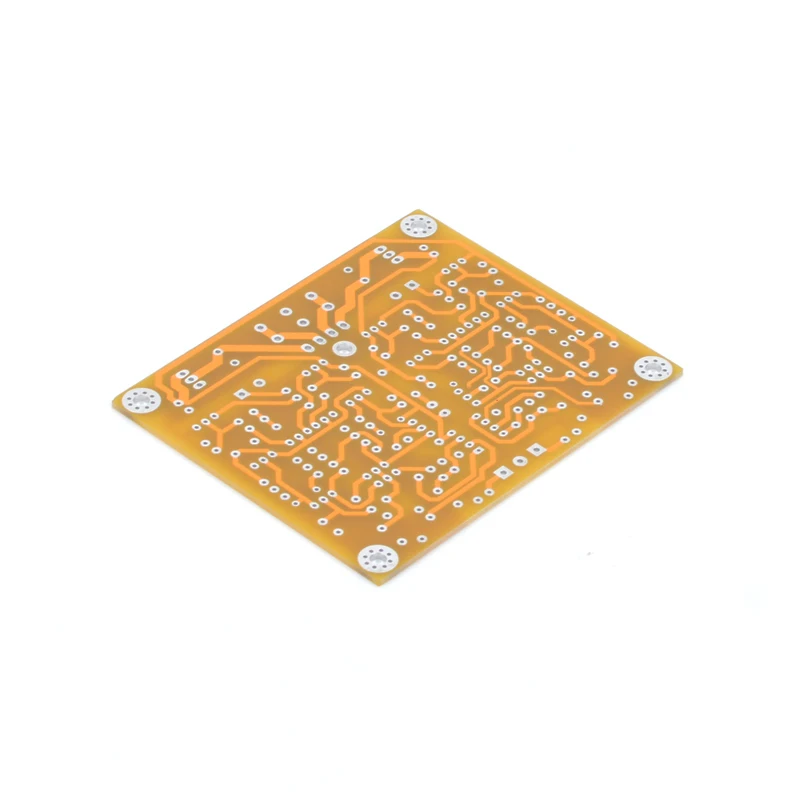

Como os orifícios pcb são revestidos, você só precisa soldar as peças da parte inferior da placa. Não perfure nem aumente os orifícios porque isso danificaria o revestimento de passagem.

Limpe ambos os lados do pcb em branco com toalha de papel e álcool isopropila ou removedor de fluxo eletrônico e, em seguida, solda os componentes na placa, começando com as peças de perfil mais baixo.

Certifique-se de que a parte correta entre em cada posição da placa de circuito. Meça cada resistor com seu multímetro para garantir que seja o valor adequado.

Limpe o resíduo do fluxo de solda da placa com álcool isopropila (ou removedor de fluxo eletrônico) e uma escova.

Inspecione todas as conexões de solda com cuidado, usando uma lupa, para garantir que não haja pontes de solda ou juntas de solda a frio. Use um multímetro na escala ohms para verificar se há curtos-circuitos. No mínimo, você deve verificar se as entradas v e v-dc não estão curvadas para o solo ou para o outro, e se a almofada de saída não está curta para o solo. Corrija quaisquer erros antes de prosseguir para a próxima fase.

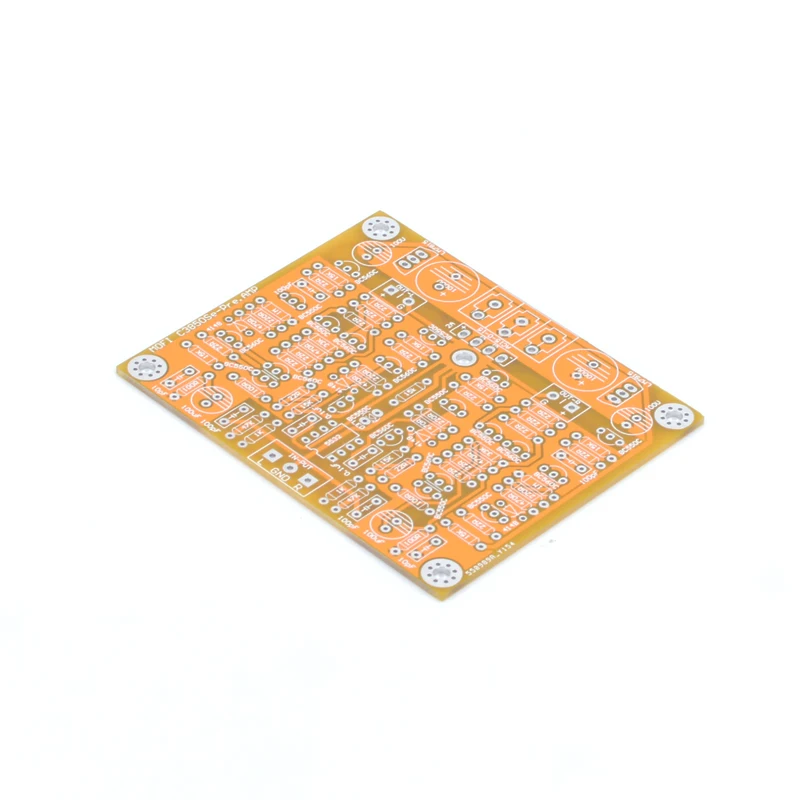

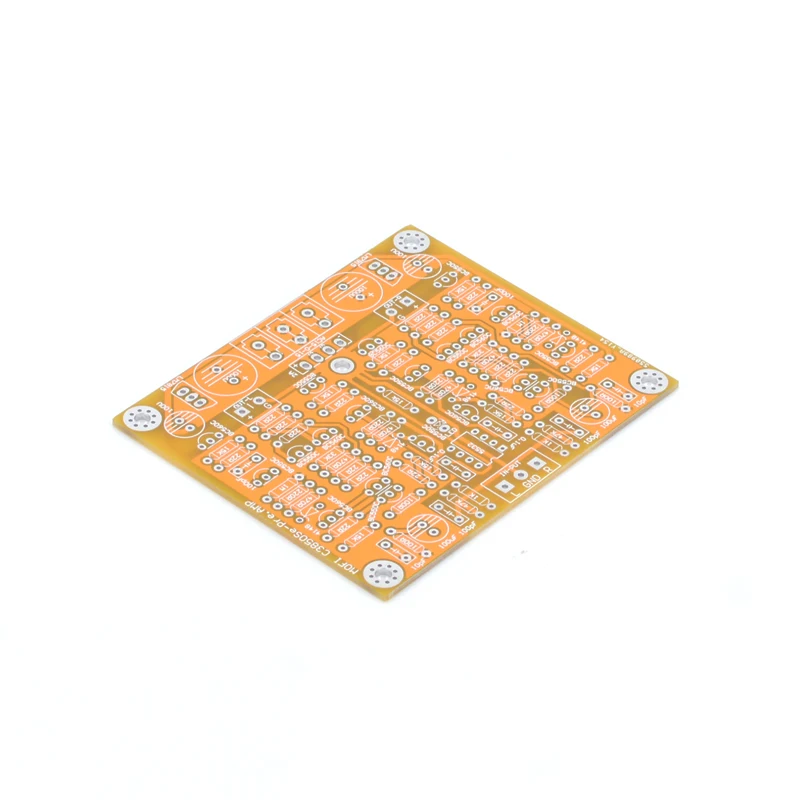

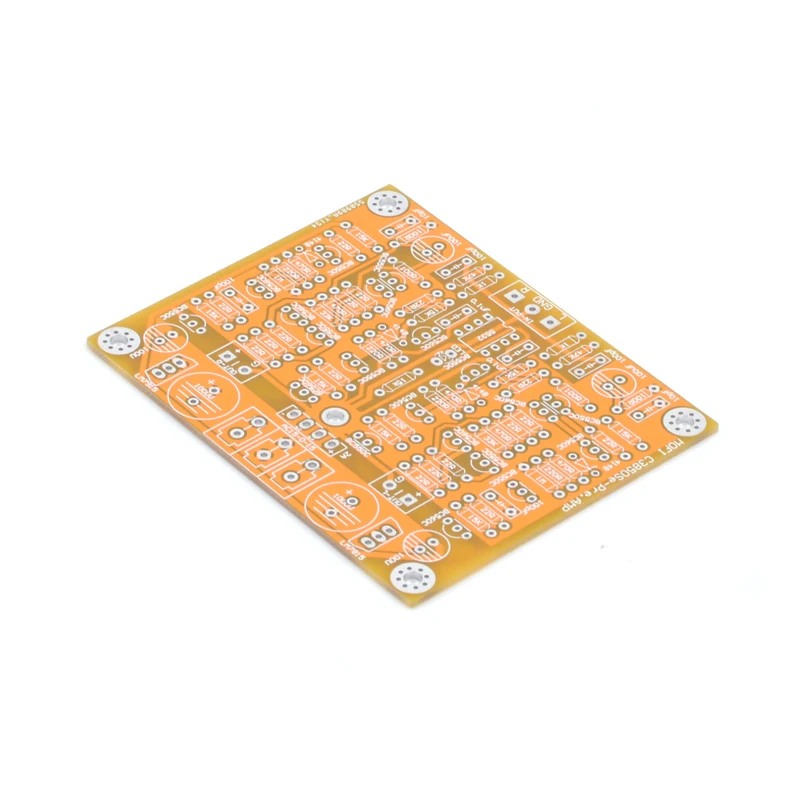

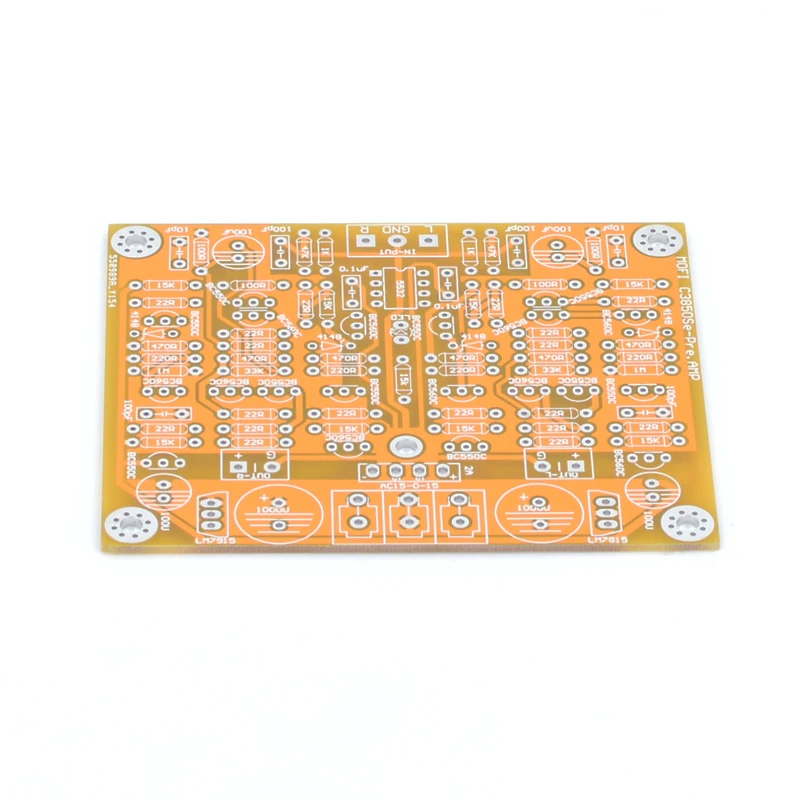

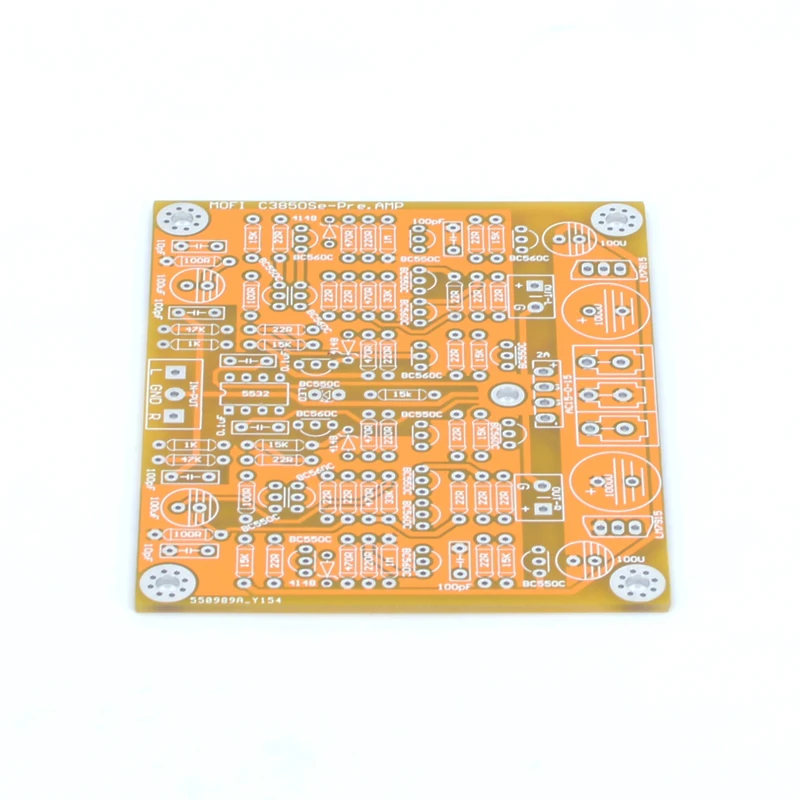

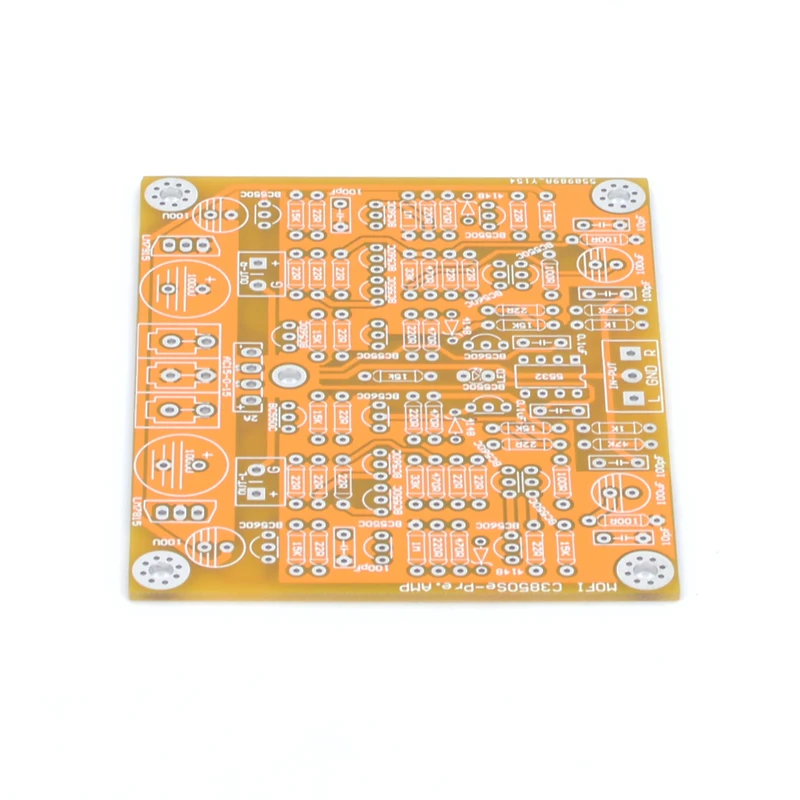

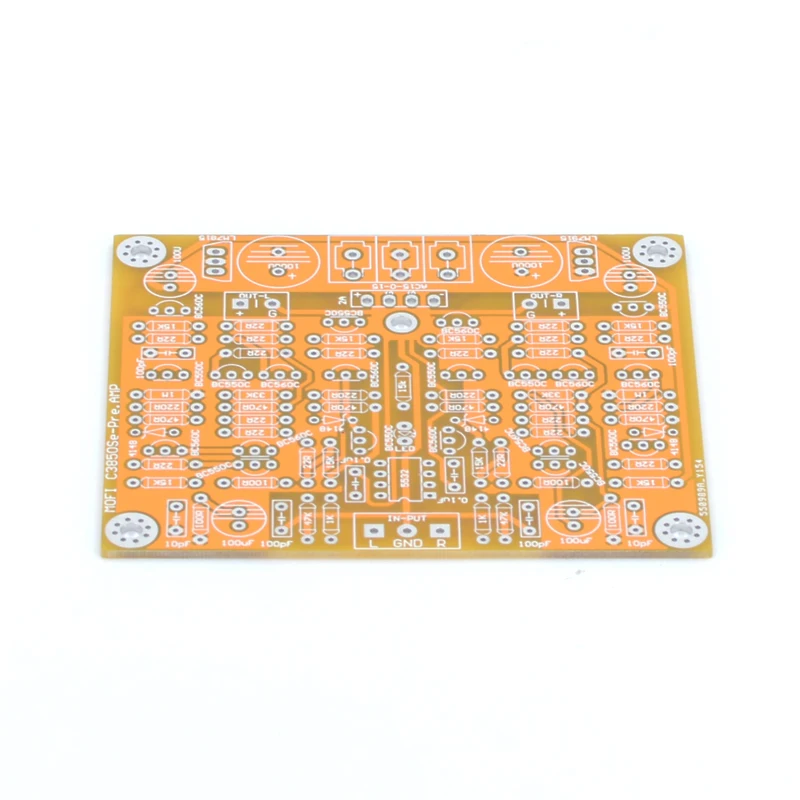

Fotos
