4 canal relé módulo sms chamada controlador gsm interruptor de controle remoto Abridor de portão gsm Sim800c stm32f103cbt6 para a bomba de oxigênio da estufa 5-12 v

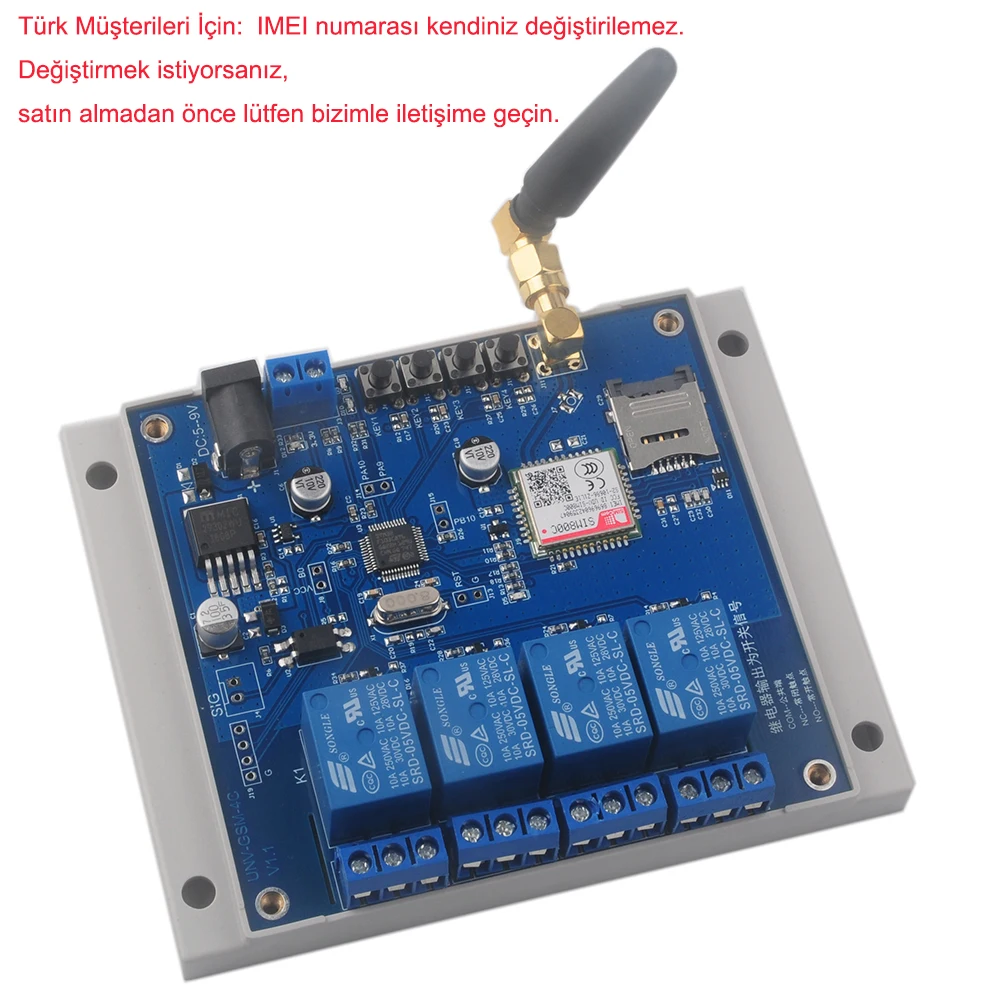

Para clientes turcos:
Imei número não pode ser revisado por si mesmo. Se você quiser mudá-lo, por favor entre em contato conosco antes de comprar.
Aplicação
Irrigação de terras agrícolas/Efeito estufa/Sala do servidor/Alimentação do animal de estimação/Bomba de oxigênio/Obturador do rolo
O pacote inclui:
Módulo de relé de 1×4 canais com caso
Sms & chamada controllermdash4 canal instructions-V1.0
Descrição da ferragem
1. GSM Portão Opener Sim800c Stm32f103cbt6 5-12 V 2G – Item : GSM Remote Switch
2. 4 Canais Módulo de Relé SMS Controlador – Peso : 160g

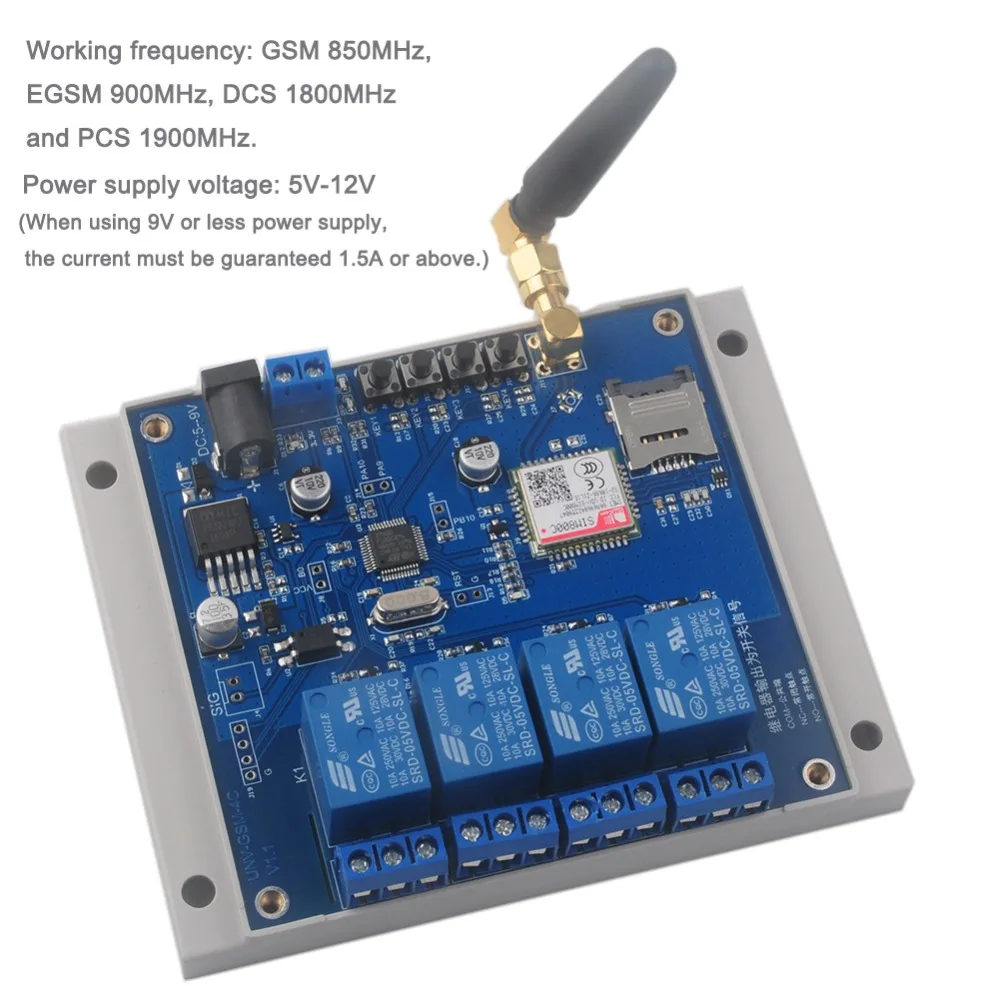

* Freqüência de trabalho:Gsm 850 mhz, egsm 900 mhz, dcs 1800 mhz e pces 1900 mhz.
* Interface de fonte de alimentação:Tensão de alimentação: 5 v-12 v. Ao usar 9 v ou menos fonte de alimentação, a corrente deve ser garantida 1.5a ou superior.
* Interface de relé:A saída é a quantidade passiva do interruptor. Usando 250 V relé 10A, a potência máxima é 2500 W, você pode operar diretamente a maioria dos aparelhos elétricos no mercado.
* Soquete do cartão sim (dentro do escudo): Insira o cartão micro sim quando o sistema desligado.
* Interruptor de interface de quantidade (dentro do escudo: sig):XH2.54-2P. Quando os dois pinos estão conectados, ele irá acionar o alarme sms.

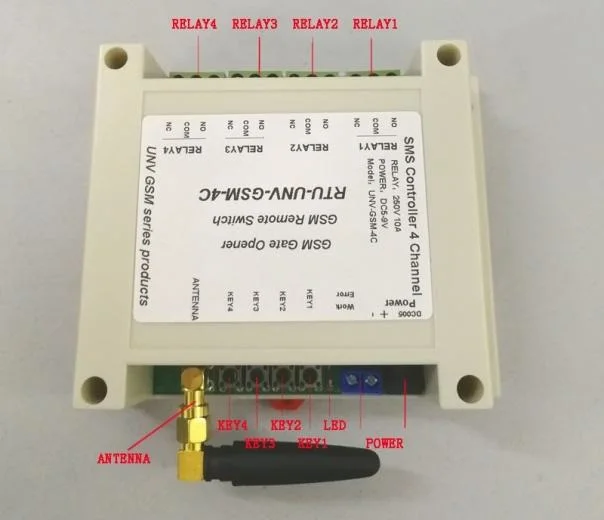

* Chaves:Pressione as teclas pode alterar o status do relé correspondente quando o controlador está ligado. Pressione key1 quando o dispositivo está desligado, então ligar e pressione o botão por 3 segundos, o controlador estará de volta à configuração de fábrica. E os indicadores led mostrarão este status.

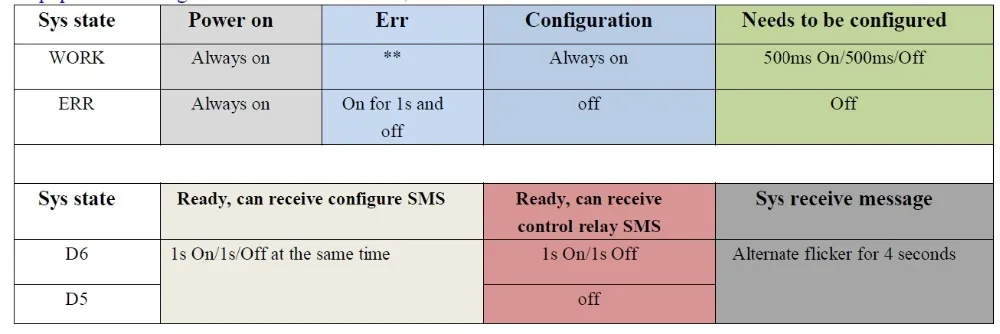

* Interface led:Há 2 luzes led nomeadas trabalho e err. O estado dos indicadores do diodo emissor de luz corresponde às condições de trabalho do equipamento é como segue, cada coluna é um estado.
3. GPS Para Drone – Modelo Número : Fz3327

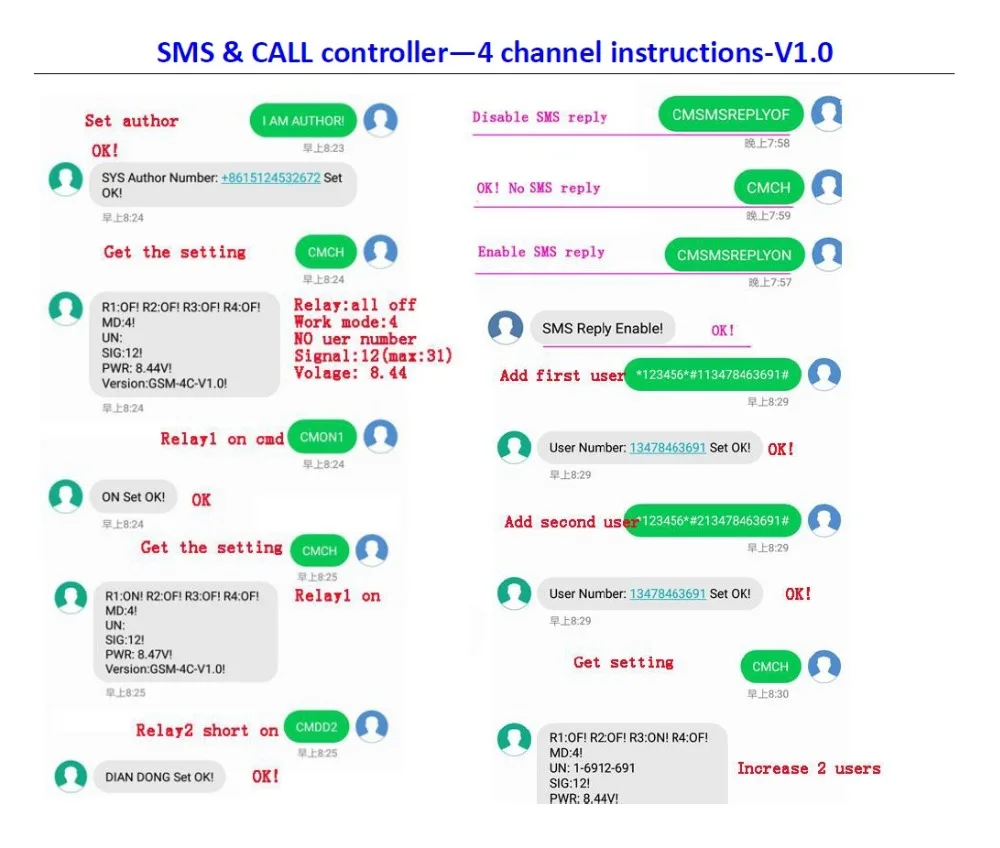

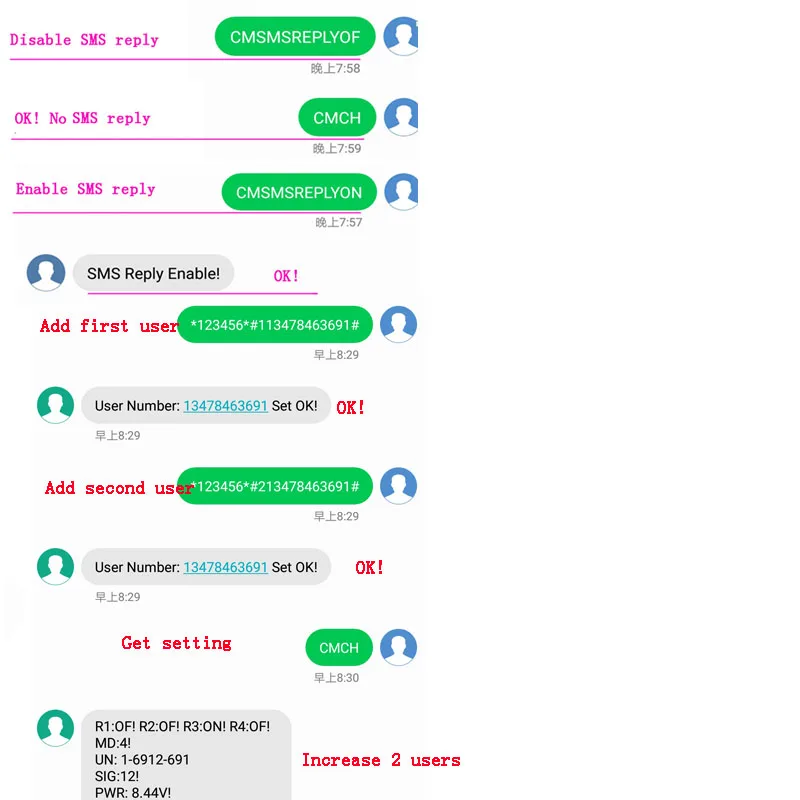

Instruções de comando sms
Todas as configurações ou comando de controle devem serEnviado para trásEr o equipamento está no estado de ldquoready, pode receber configurar smsrdquo ou ldquoready, pode receber o relé de controle smsrdquo. A informação de configuração do dispositivo é salva no dispositivo.A substituição do cartão sim não precisa ser reconfigurada novamente.
Para facilitar o exemplo a seguir, o código do dispositivo é unificado a 123456.

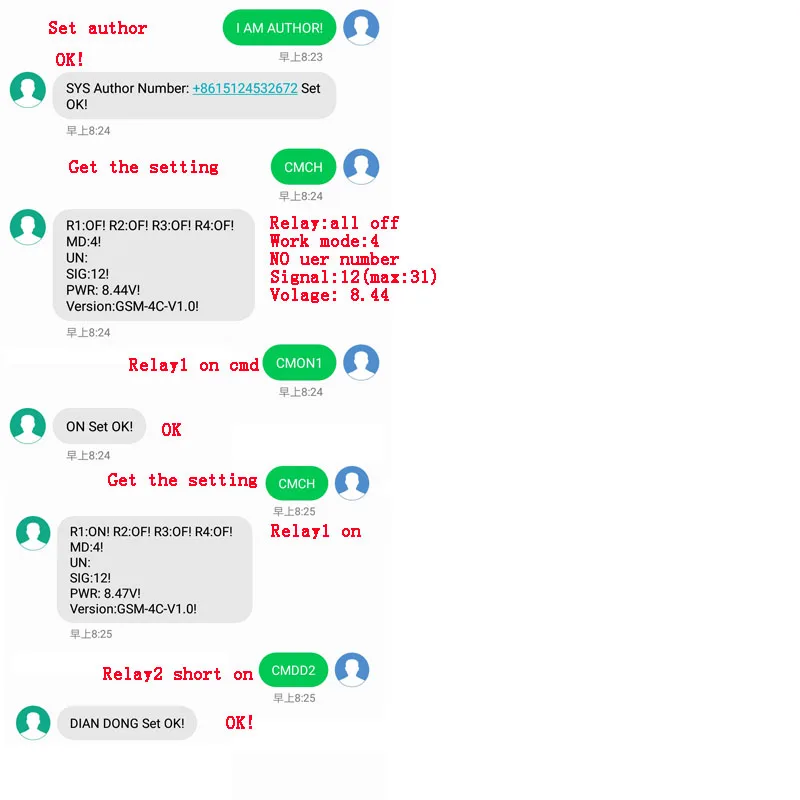

Configuração do número do administrador:EnviarApós a instalação com sucesso, o dispositivo responderá: sys número do autor: ok * * definir ok.O administrador só pode ser configurado se não houver nenhum administrador no dispositivo. Observe que o número do administrador deve ser definido em primeiro lugar.
Configuração do número de usuário:Formato do comando: * número de código * # NUser #, após a instalação com sucesso, o dispositivo irá responder, Conteúdo Do SMS é: Número de Usuário: *** Set ok. Por exemplo, se o código do sistema é 123456, e você quer definir o PrimeiroNúmero autorizado:8846919911Você pode enviar o sms: * 123456 * #18846919911#. O dispositivo irá responder: Número de Usuário: 8846919911 Set OK. O novo número de usuário é salvo no dispositivo. Descrição: o dispositivo suporta até 9 números de usuário. Qualquer um que conhece o código pode substituir ou aumentar o número de usuário. N é para definir qualquer número de usuário, por exemplo, quando o N é 1, é o primeiro número do usuário, se você deseja substituir o 1 número do usuário, o n no comando é 1; se você deseja adicionar o segundo número de usuário, o n é 2; Se você deseja adicionar o número de usuário de 9, n é 9.Observe que o número de usuário não deve necessariamente ser definido.
Configuração do código:Formato: * 6 antigo número de código ** 6 novo número de código *. Após a instalação com sucesso, o dispositivo irá responder: sys código: set * * definir ok. Por exemplo, se o código do sistema é 123456, você deseja alterar o novo código é 666666, envie o sms: * 123456 * * 666666 *. O dispositivo irá responder: sys código: 666666 conjunto ok.Observe que apenas o número autorizado pode alterar o código.
O conteúdo de sms da detecção da quantidade do interruptor: Formato: * 6 número de código * & conteúdo &. O comprimento máximo do conteúdo é de 11 bytes. Após a instalação com sucesso, o dispositivo responderá: sys arm mensagem: set * * definir ok. Por exemplo, se você quiser mudar o novo conteúdo é o primeiro!, envie o sms: * 123456 * e o primeiro! O dispositivo irá responder: SYS Braço Mensagem: o primeiro! Conjunto ok. Observe que apenas o número autorizado pode alterar o código.
Configuração do modo: Formato: * código * $ 00000n $, n = 1, 2, 3, 4. se você quiser definir o trabalho do sistema no modo 1, envie o sms: * 123456*$000001 $. O dispositivo irá responder modo sys: 1 conjunto ok!.Observe que apenas o número autorizado pode alterar o código.
Sms instrução de resposta ou não:Enviar cmsmreplyon para permitir a resposta do comando sms, e cmsmreplyof para desativar a resposta do comando sms. Quando ativar a resposta do comando sms com sucesso, o dispositivo irá responder: resposta sms ativar!.Observe que apenas o número autorizado pode alterar o código.
Comando excluir número de usuário:Enviar cmdeletusern (n = 1-9). após a configuração com sucesso, o dispositivo irá responder, conteúdo sms é: excluir usuário ok. Se você quiser excluir o primeiro número de usuário, envie cmdeletuser1.Observe que apenas o número autorizado pode alterar o código.
Voltar ao ajuste da fábrica:Enviar cmgotofactoryset, após a instalação com sucesso, o dispositivo irá responder: sys init ok! Observe que apenas o número autorizado pode alterar o código. Este sistema tem quatro modos de trabalho, o modo 1, modo 2 e modo 3 está usando a chamada para controlar o relé, e o modo 4 está usando sms para controlar.
As seguintes são as quatro instruções de modo de trabalho:
Modo 1: Controle de chamadas de celular. Quando o relay1 está no estado desligado, o usuário faz uma chamada para o dispositivo, quando esta chamada se conecta, o usuário pode ouvir 3 toque do sino, e então a chamada será automaticamente desligada, e o relay1 estará ligado. Quando o relay1 está em um estado de on, o usuário faz uma chamada para o controlador. Quando esta chamada se conecta, você pode ouvir 2 tocar o sino, e então a chamada será automaticamente desligada, e o relay1 estará no estado de desligado. Este modo de controle, o estado do relay1 será salvo.
Modo 2: Controle de chamadas de celular. O usuário faz uma chamada para o controlador com o telefone autorizado. Quando o dispositivo recebe a essa chamada relay1 será no estado de em. Quando esta chamada é desconectado, o relay1 será no estado de fora. Este modo de controle, o estado do relay1 não será salvo.
Modo 3:
Controle de chamadas de celular. O usuário faz uma chamada para o controlador com o telefone autorizado. Quando o dispositivo recebe a essa chamada relay1 será no estado de on para 1-2 segundo e, em seguida o relay1 será no estado de fora, e a chamada será automaticamente desligada. Este modo de controle, o estado do relay1 não será salvo.
Modo 4:OK
O telefone celular e controle de SMS.
Relé no comando:CMONNApós a instalação bem sucedida, o dispositivo responderá sms é: no conjunto ok! Por exemplo, envie o sms: cmon1. Relay1 estará ligado; envie o sms: cmon2. Relay2 vai estar ligado. O status do relé será salvo.
Todo o relé no comando:Cmona, após a instalação bem sucedida, o dispositivo irá responder sms é: no conjunto ok! O status dos relés será salvo.
Relé fora do comando: Cmofnn, após a configuração bem sucedida, o conteúdo sms é: fora do conjunto ok! Envie o sms: cmof1. Relay1 estará desligado. O status do relé será salvo.
Todo o relé fora do comando: Cmofa, após a instalação bem sucedida, o dispositivo irá responder sms é: fora do conjunto ok! O status dos relés será salvo.
Relé ligado por apenas 1-2 segundo comando: Cmddn, após a instalação bem sucedida, o dispositivo irá responder: dian dong conjunto ok! Por exemplo, enviar o SMS: CMDD1. O status do relé não será salvo.

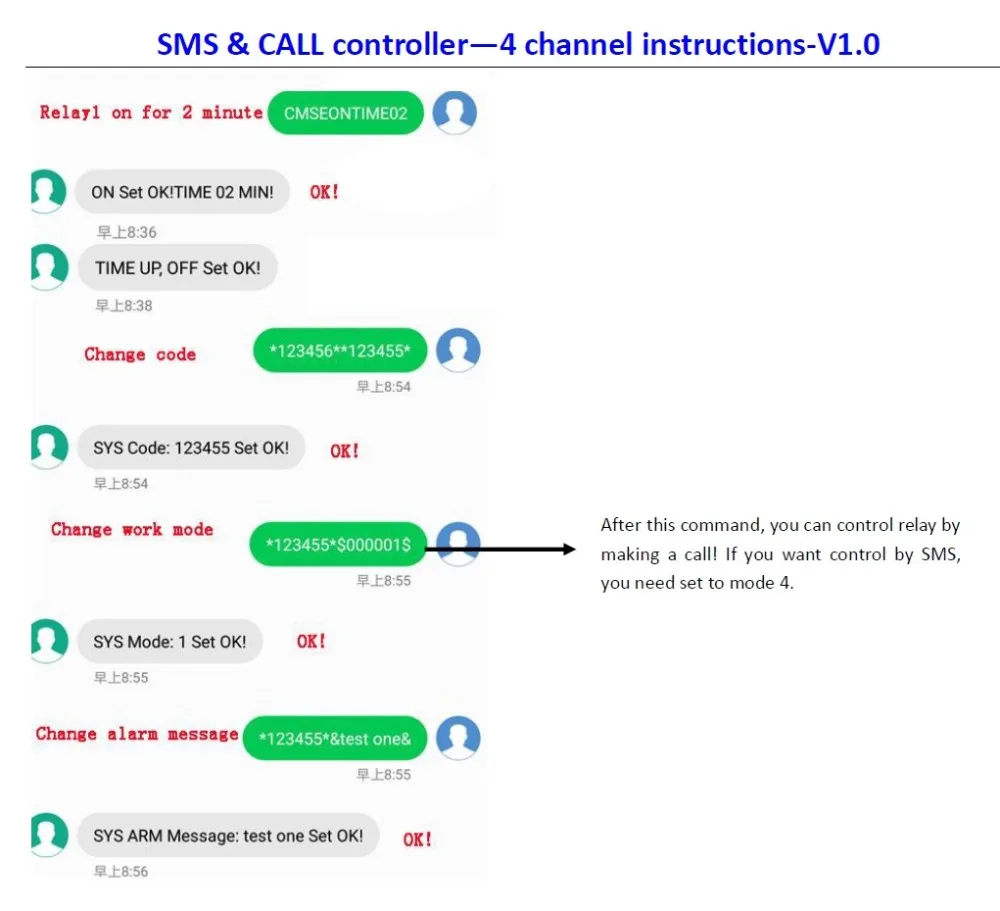

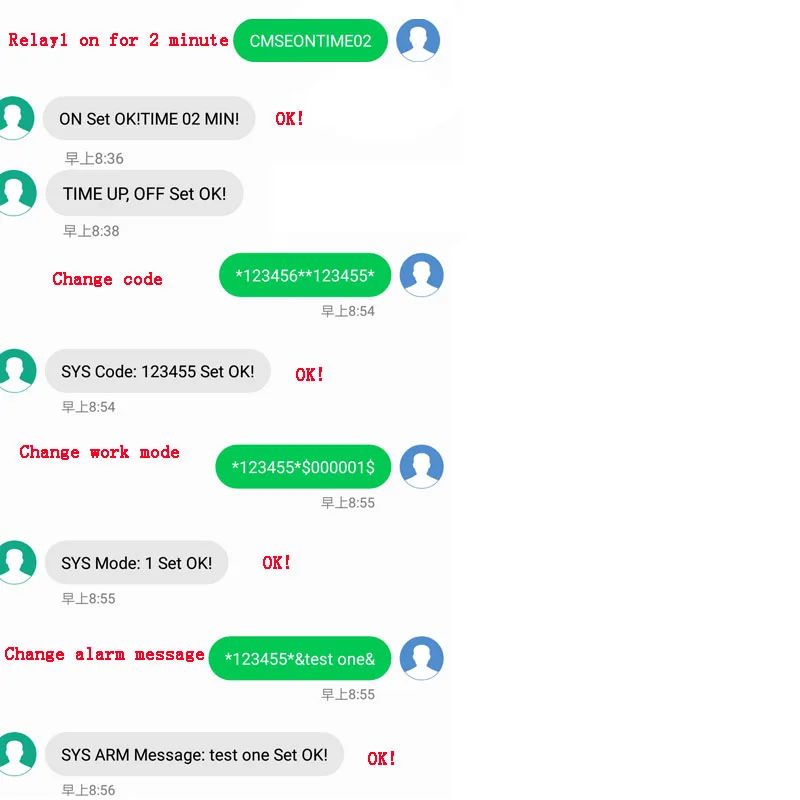

Relay1 para 1-99 minutos de comando: Cmseontime (tempos de 2 bits), após a instalação bem sucedida, o dispositivo irá responder, conteúdo sms é: no conjunto ok! Tempo min * min! O intervalo de tempo é de 1-99 minutos. Se você quiser controlar o relé por 1 minuto, envie o sms: cmseontime01. O status do relé não será salvo. Este comando só pode controlar relay1.
Instrução de consulta de status do sistema:Comandante da polícia. Por exemplo, envia o sms: cmch. Autor e usuário pode saber a configuração do dispositivo. Se você é o autor, você terá as seguintes informações: status do relé, relé temporizador, modo de trabalho, três bit número do usuário de em o mais tarde, sinal de módulo GSM, a tensão de alimentação, e a versão do dispositivo; se você é o usuário, Você terá a seguinte informação: status do relé, relé temporizador, modo de trabalho, ea versão do dispositivo.
Comece a usar-se
1. insira um cartão sim, conecte a antena e energia.
2. esperar até que o sistema está no estado de ldquoReady, pode receber configurar SMSrdquo, então enviar SMS comando para definir o número do autor, e depois esperar até que o sistema no estado de ldquoReady, pode receber SMSrdquo relé de controle de acordo com o indicador LED.
3. você pode enviar SMS comando ou fazer uma chamada para o controle do relé.
Conjunto padrão do jogo
Sms instrução resposta ou não: resposta
Relés status: tudo desligado
Modo: 4
Código: 123456
Conteúdo da detecção da quantidade do interruptor:123456

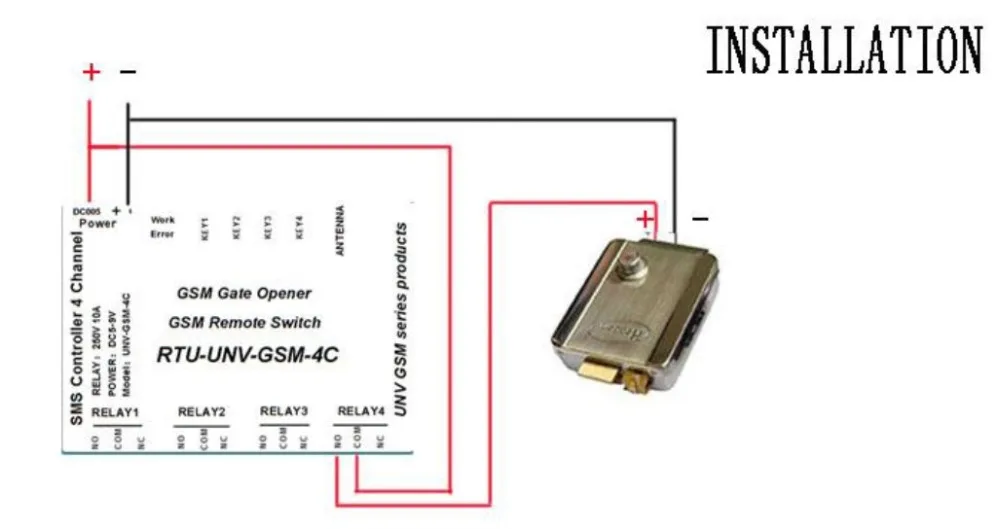

Instruções de conexão de relé
Os 4 relés no dispositivo como interruptores, e as saídas do relé são 3 pinos, ou seja, o comum (com), normalmente fechado (nc) e normalmente aberto (não). Quando o relé está em no estado, o resultado é que o comum e normalmente aberto estão conectados, e o comum e normalmente fechado estão quebrados. Quando o relé está em estado desligado, o resultado é que o contato comum e normalmente aberto são desconectados, e o contato comum e normalmente fechado são conectados.
Em aplicações práticas, a gente só precisa conectar dois terminais, e o pino comum deve ser ligado, e qualquer pino normalmente aberto ou normalmente fechado pino deve ser conectado. Quando o equipamento está desligado, o pino comum do relé deve ser conectado com o pino normalmente fechado.
Comando fácil:

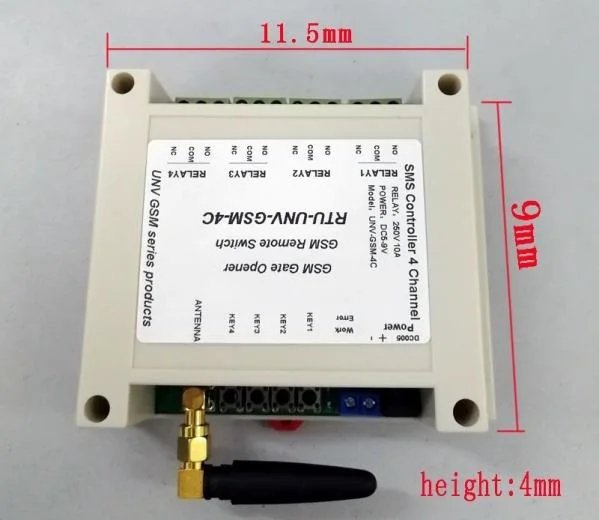

4. de Chamada GSM Interruptor de Controle Remoto – Tamanho : 11.5*9*4cm
5. Cheap GPS Para Drone – Drones Accessories Tipo : GPS
Comando fácil:
6. GSM Portão Opener Sim800c Stm32f103cbt6 5-12 V 2G – Marca : Rcmall
7. 4 Canais Módulo de Relé SMS Controlador – Support Network : 2G
