Wifi Smart Motor Switch Module Controle Remoto Inching Trabalhar com Ewelink Canais dc 12v 24v 32v ac 220v 1ch ch Pulso Polegada

1 canal saída passiva Wifi Relé (dois modos de trabalho)

4 Canal Passivo Saída Wifi Relé (Três Modo De Trabalho)

Use para
1.Remotely dar um sinal de pulso para ligar e desligar luzes, lâmpadas, computador e outros eletrodomésticos.
2. Remotamente dar um sinal de pulso para ligar/desligar a porta da garagem, porta de acesso, porta deslizante.
3. Remotamente dar um sinal de pulso para controlar o motor AC, motor DC frente e verso. (Apenas 4 canais de relé apoio)

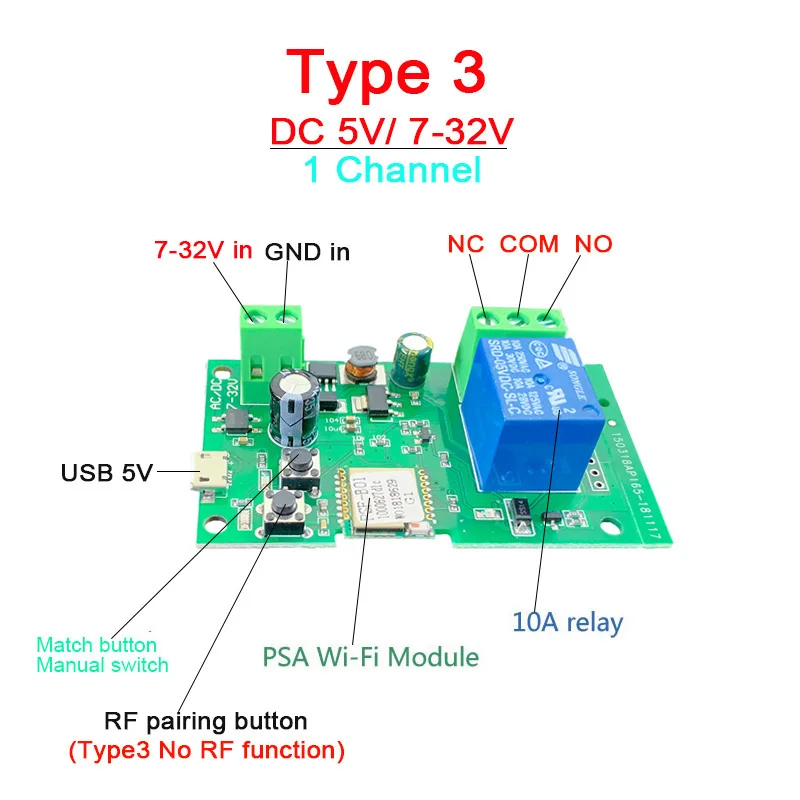

Tipo 1,2,3,4,5,6

Tipo 7,8,9,10,11,12

Tipo 13,14,15,16

Tipo 9,10,11,12 não tem porta de entrada USB 5V.
Tipo 1,3,9,11 não suportam RF433 Freqüência.
RF433 contorller remoto não incluem bateria: 27A 12V
O módulo WIFI pode ser controlado pelo controlador remoto do código EV1527 RF433 do reparo, e não pode ser controlado pelo controlador remoto do código do rolamento.

Nota

Os relés são de saída passiva (contato seco), não importa o poder que você fornece na entrada, a saída não tem qualquer tensão, você também precisa fornecer energia na porta de saída.
Você precisa fornecer energia na porta de saída, para que o dispositivo conectado possa funcionar.

1 Visão geral do relé do canal:

Dois modo trabalho

Modo inclinado:
Ligue um canal, o canal será fechado automaticamente após 0,5 segundos. outro canal é o mesmo que o canal.

Auto-travamento:
Cada canal pode ser ligado/desligado separadamente. Você pode ligar/desligar todos os canais ao mesmo tempo.

Como mudar o modo de trabalho

Se você precisa mudar o modo de trabalho, você pode ativar o modo de intertravamento ou o tempo de marcha no APP.

Feacture

?Duas Portas De Entrada?
Você pode escolher a porta USB 5V ou a porta do terminal de parafuso para fornecer energia na entrada para fazer a placa PCB funcionar.
?Contato Seco/Saída Passiva?
Não importa o poder que você fornece na entrada, a saída não tem nenhuma tensão
Se você não fornecer energia na porta de saída, o eletrodoméstico conectado não pode funcionar, você também precisa fornecer energia na saída.
?Temporizador?
Cada canal pode ajustar a programação do tempo, máximo 8 permite a programação do tempo.
Somente o módulo 1CH tem o ajuste do temporizador do laço.
Cada canal pode definir horário diferente.

Diferentes maneiras de controlar o módulo WIFI

?Controle Remoto APP ?
Você pode controlar o eletrodoméstico conectado no aplicativo eWeLink em qualquer lugar e a qualquer momento. Como luz, chaleira elétrica, panela de arroz elétrica, cortina elétrica, etc.
? Controle RF433 ?
O módulo WIFI suporta frequência RF433, e você pode controlar o módulo WIFI pelo controlador remoto RF433mhz.
?Controle do Celular ?
Quando você vai para fora ou em casa, você pode controlar o dispositivo em seu telefone inteligente por rede móvel 2G/3G/4G ou Wifi.
(Nota: O roteador precisa on-line. O módulo WIFI precisa manter uma distância próxima com o roteador e o módulo wifi precisa on-line no aplicativo)
?Controle De Voz ?
Compatível com Alexa e Google Assistant, você pode usar o controle de voz para ligá-lo/desligar os eletrodomésticos conectados.
?Compartilhar Control?
Um dispositivo pode controlar por vários telefones, você pode compartilhar o módulo wifi com sua família
?Controle do Grupo?
Um telefone pode controlar vários dispositivos inteligentes. você pode adicionar o módulo wifi e outro dispositivo inteligente em um grupo, e então você pode ligar/desligar todos os dispositivos inteligentes no mesmo tempo.

Diagrama de fiação

Para porta acesso controle

Para o fechamento do motor elétrico

Nota:
1. Seu fechamento deve ter um motor, e deve ter K-, K +, terra, + 12V portos.
2. K + deve ser conectado à porta de 12V

Para garagem porta

Dois Diagrama De Fiação Para O Modo De Polegada

Inchando o modo 1

O primeiro diagrama de fiação é conectar COM e NO com um aparelho. Desta forma, quando você ligar o aparelho conectado, ele irá ligar por 1s e, em seguida, desligar automaticamente.

Modo Polegada 2

O segundo diagrama de fiação é conectar NC e COM com um eletrodoméstico. Desta forma, quando você liga o aparelho conectado, ele será desligado por 1s e, em seguida, ligar automaticamente.

Lista de embalagem

Tipo 1,2,3,4
Tamanho: 70,5*27,4*23mm

Especificações:

Entrada 1: entrada micro USB 5V
Entrada 2: Entrada terminal do parafuso
NÃO, NC,COM Saída: Saída passiva (contato seco)
Max. Corrente (saída):2000W/10A/gang
Aplicativo: eWeLink (Android/IOS)
Padrão sem fio: 2,4 GHz, 802.11 b/g/n
Bateria de RF433 Controle Remoto: 27A 12V (não incluir nele)

Temperatura de trabalho: -40 graus Celsius + 70 graus Celsius
Umidade operacional 40% ~ 80% RH
Consumo do conselho: 1W
Standby atual: 80mA
Entrada máxima atual: 10A
Potência máxima: 2200W
Vida útil do relé: = um milhão vezes
100M resistência isolante elétrico
Choque elétrico tensão: 1000V
Relé tempo máximo tração: 15ms
Relé tempo máximo liberação: 5ms

Nota 2

Se o porto de entrada e o porto de saída fornecem separadamente como o exemplo 1,
A tensão do poder na saída pode maior do que a limitação da tensão do poder na porta de entrada, mas não pode maior do que 250V 10A.
Se o porto de entrada e o porto de saída compartilham a fonte como o exemplo 2,
A tensão do poder no porto de saída não pode ser maior do que a limitação da tensão do poder do porto de entrada.

Visão geral do módulo 4 canais

1. Ligue remotamente e desligue luzes, lâmpadas e outros eletrodomésticos.
2. Ligue e desligue remotamente a porta da garagem, acesso à porta
3. Controle remotamente o motor DC, motor AC para avançar e reverter

Três modo trabalho

1. Auto-travamento:
Cada canal podia ser ligado/desligado separadamente. Você pode girar sobre/desligar todo o canal ao mesmo tempo.

2. modo bloqueio:
Ligue qualquer canal, outros canais serão desligados automaticamente.

Modo 3.Inching:
Ligue um canal, o canal será fechado automaticamente após 0,5 segundos. Outro canal é o mesmo que o canal ..

Parâmetros do produto

Entrada1; Micro USB 5V
Entrada 2 (porta do terminal do parafuso) :DC/AC 7V-32V
Saída passiva (contato seco)
Max. Corrente: 2000W/10A/gang
Max. Load: 3500W/16A/4 gangue
Sem fio: IEEE802.11 b/g/n,Wi-Fi 2.4ghz
Trabalhando temperatura: -20 °-70 ?
Tamanho: 94*73 &22 * mm
Frequência RF433

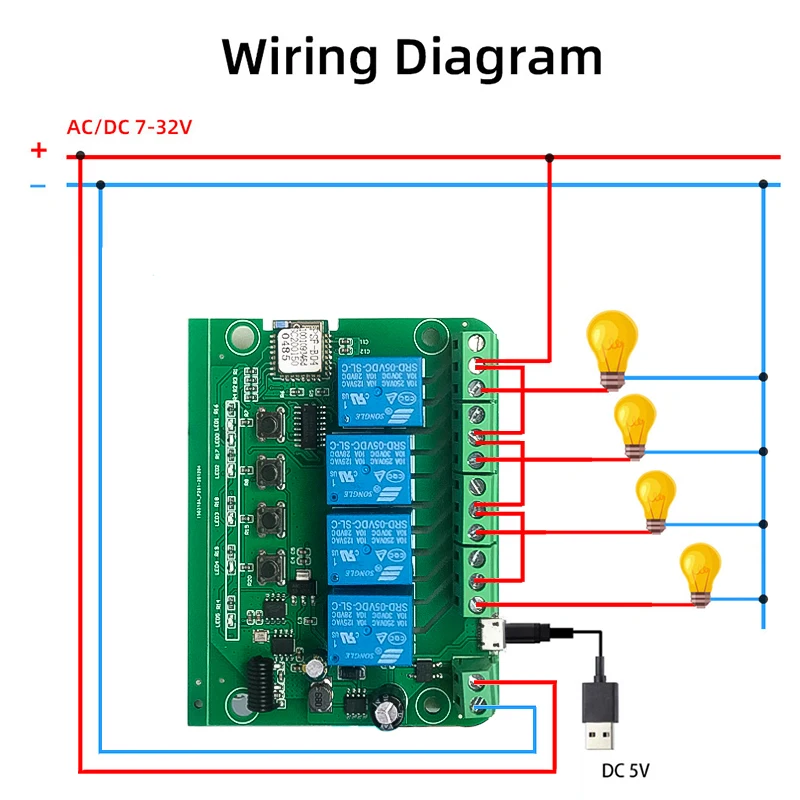

Fiação Diagrama para luzes/lâmpadas

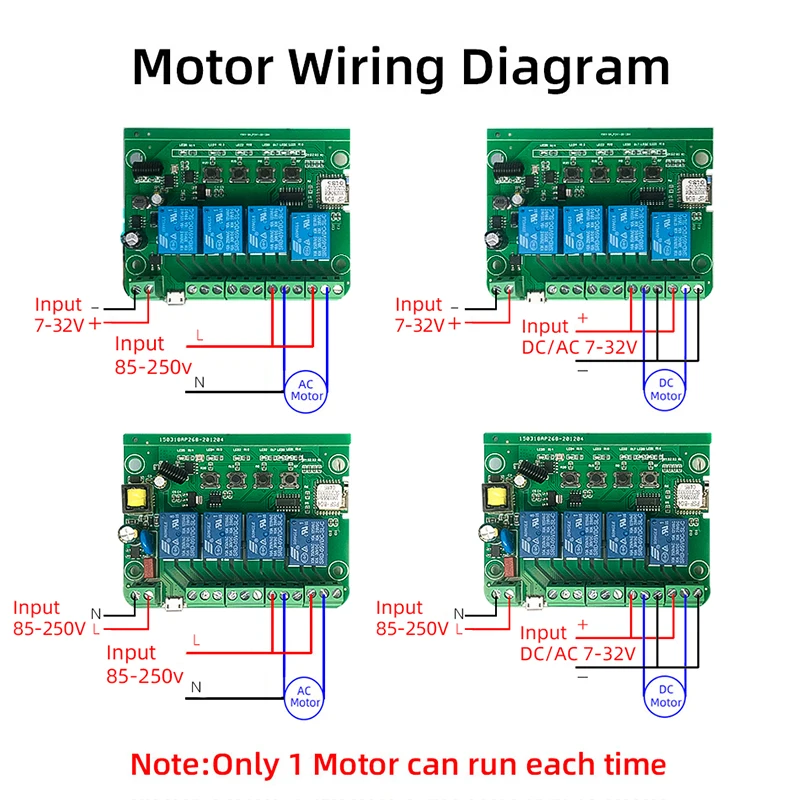

Fiação Diagrama para AC/DC motor

Se você se conectar ao motor AC/DC. apenas um motor pode funcionar a cada vez, você pode ativar o modo de intertravamento para garantir que um motor seja executado a cada vez

Diagrama Fiação para Controle Remoto

Para garagem porta

Para Motor AC

Para contator AC

Como definir o modo de Inching no APP

O modo de trabalho padrão é o modo auto-lockimg, e você muda o tempo de marcha no APP
Abra o aplicativo eWeLink, clique em &…& no canto superior direito e escolha Configuração de Inching&
O tempo de marcha só disponível no modo de travamento automático. O intervalo de tempo pode ser 0,5 segundos a 60 minutos.
Se você ativar o modo de intertravamento em primeiro lugar, não poderá alterar o tempo do movimento.

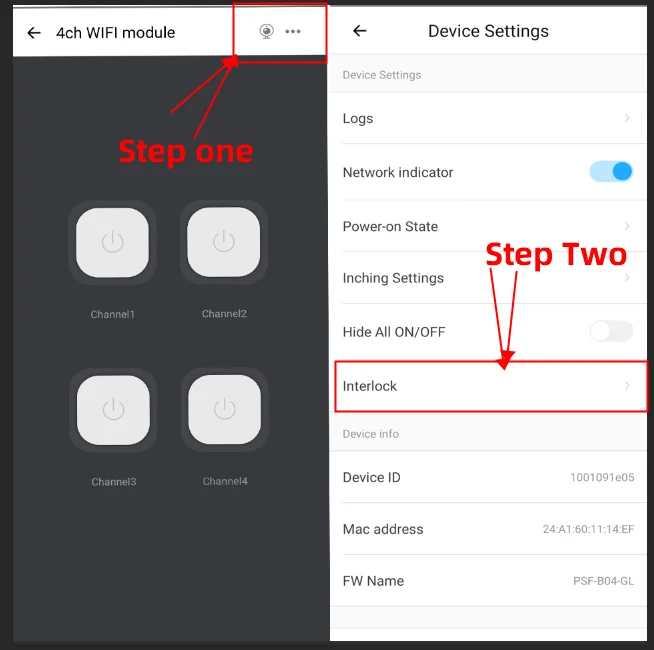

Como Definir o Modo Intertravamento

O modo de trabalho padrão é o modo de travamento automático,
Se você precisa entrar no modo de intertravamento. Você precisa abrir o aplicativo eWeLink, clique em &…& no canto superior direito e escolha &modo de intertravamento&

1. Wifi Smart Motor Switch Module Controle Remoto – Origem : cn Origem

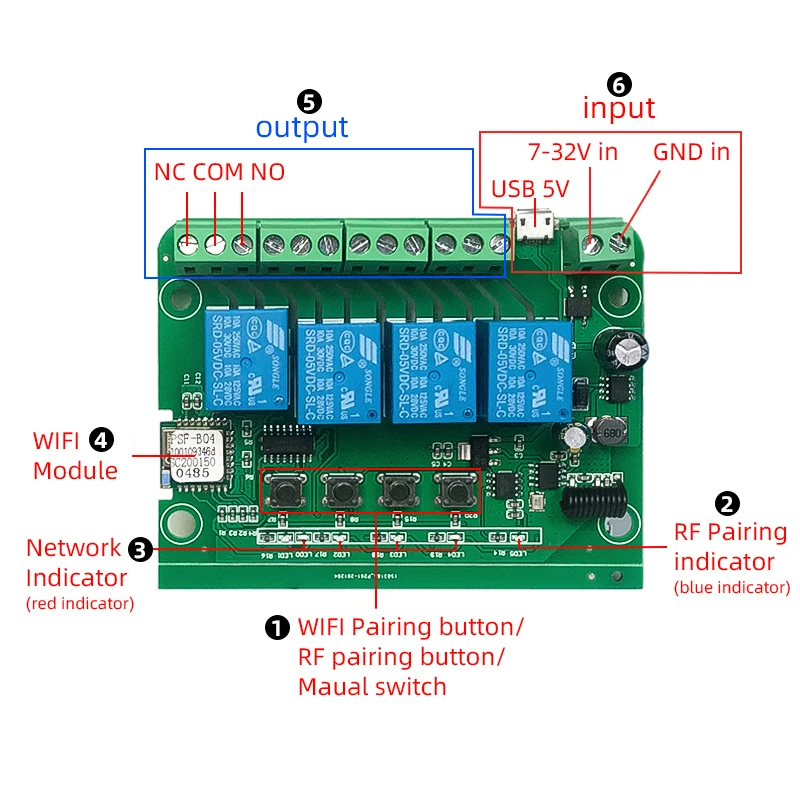

Detalhes do produto

1. Emparelhamento WFI button/RF433 emparelhamento button/Maual switch
2. Indicador emparelhamento RF (indicador azul)
Indicador 3.Network (indicador vermelho)
4. Módulo WFI
5.NC, NÃO, COM Saída
6. entrada: porta terminal do parafuso 7-32V ou porta do USB 5V

2. Módulo Esperto do Interruptor do Motor de Canais Wifi ac Relé de Controle Escudo – Origem : cn Origem

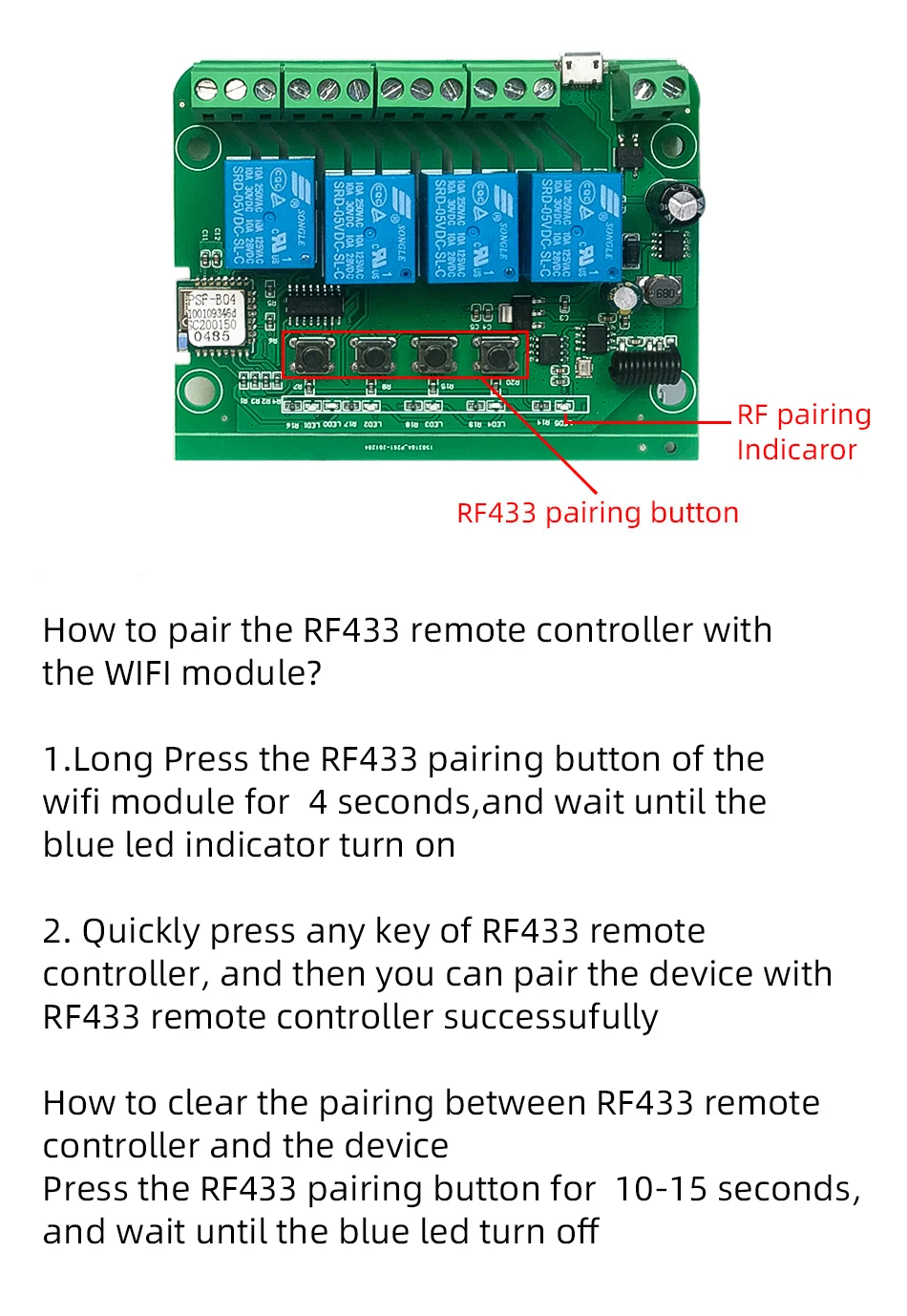

Como emparelhar o controlador remoto RF433 com o módulo WIFI

1. Pressione por muito tempo o botão de emparelhamento RF433 do módulo do wifi por 4 segundos, e espere até que o indicador conduzido azul gire sobre
2. Pressione rapidamente toda a chave do controlador RF433 remoto, e então você pode emparelhar o dispositivo com o controlador RF433 remoto successufully

Como limpar o emparelhamento entre o controle remoto RF433 e o dispositivo

Pressione o botão de emparelhamento RF433 por 10-15 segundos e aguarde até que o indicador de led azul desligue

3. 12v 24v 32v ac 220v 1ch 4 ch Pulso Polegada – Origem : cn Origem

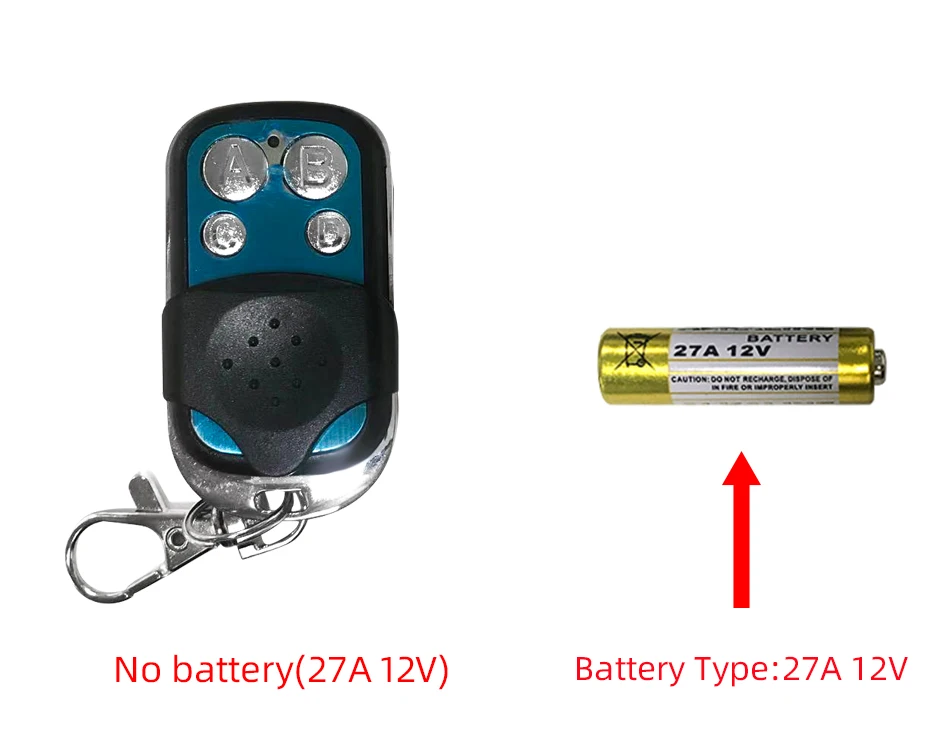

Bateria de RF433 controlador remoto 27A 12V (não inclui)

4. Wifi Smart Motor Switch Module Controle Remoto – Origem : cn Origem
