Name: Tzt Wondom 2x50w Classe d Placa Amplificador Jab3 Dsp Crossover Eletrônico para Programação Sigmastudio
Brand: Amplificador
SKU: 1005002603136755
Price: 192.55 BRL
Availability: InStock

Amplificador

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Embalagem	NÃO
Número do Modelo	Jab3
Potência Máxima por Canal	Nenhuma Energia
Nome da Marca	TZT
Origem	CN (origem)
S	71047
Heat Dissipation	Heat Sink
Power Voltage	12v-26v
Number OF Channel(s)	2

TZT Wondom 2x50W Classe D Amplificador Board JAB3 DSP Crossover Eletrônico Para Sigmastudio Programação

Descrição:

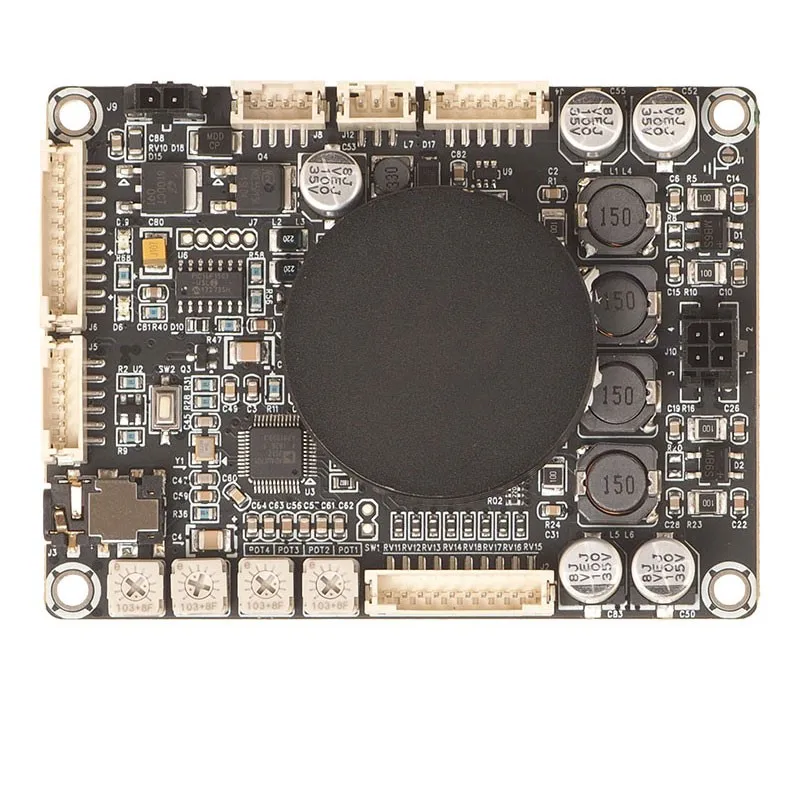

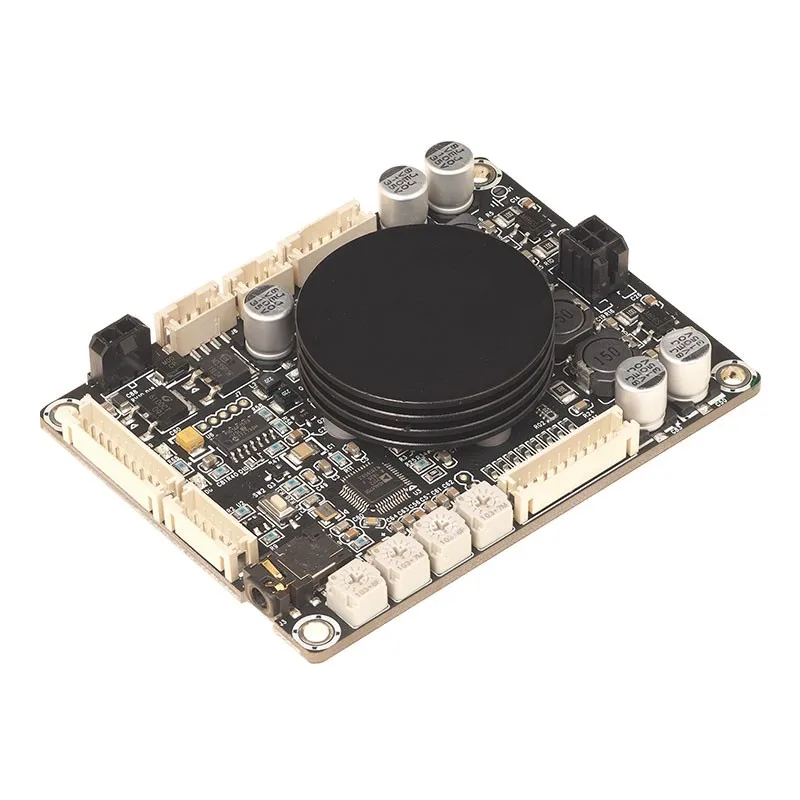

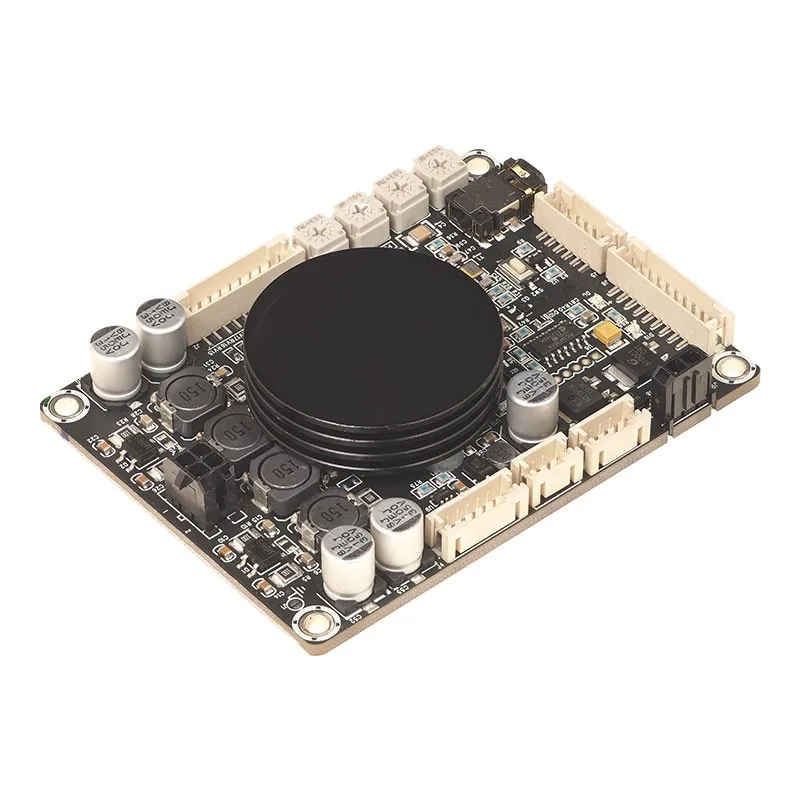

JAB3 é um amplificador de áudio classe D estéreo tudo-em-um integrado com alto desempenho DSP – ADAU1701, saída 50W canal em uma carga de 4Ohm com base no chip TPA3116. Com o chip DSP integrado, o JAB3 pode ser aplicado a várias aplicações de áudio, comerciais ou industriais DIY, como crossover digital, aprimoramento de graves, alto-falantes, quiosque, etc. Após conexão com o programador WONDOM-série ICP, JAB3 suporta programação SigmaStudio, controle remoto através de APP ou PC UI.

Vídeo sobre como obter entrada e saída I2S do JAB3:

Vídeo para introdução de JAB3:

Vídeo para conexão com JAB2 e controle APP:

Vídeo para reprogramar DSP com SigmaStudio:

Miumax Baixar link para o telefone Android:

Miumax Download link para iOS Phone: Por favor, vá para APP Store e procure &Miumax& diretamente.

Integrado com DSP
A bordo totalmente programável 28-/56-bit áudio DSP ADAU1701 do dispositivo analógico é competente em várias aplicações de processamento de sinal. Este processo pode compensar as limitações do mundo real de alto-falantes, amplificadores e ambientes de audição, proporcionando melhorias dramáticas na qualidade de áudio percebida.

Quatro potenciômetros são fornecidos no JAB3 para hardware em tempo real control de todo o sistema de áudio para volume, ganho e filtro passa-banda/alta.

Suporte para Programa SigmaStudio e Controle Remoto
Diferentes aplicações têm requisitos diferentes em áudio como os alto-falantes, o ambiente e a preferência são diferentes. Para dar a clientes o melhor controle dos sistemas audio, a Certa Eletrônica lançou programadores do Em-circuito (série do ICP), com conexão de que, você pode programar DSP com para SigmaStudio ou controle remoto o sistema com APP ou PC UI.

Desenvolvemos um APP – Miumax para controle remoto, com o qual você pode ajustar volume, ganho, frequência e configuração de EQ. A interface do usuário do PC também está disponível para diferentes aplicações como crossover digital, aprimoramento de graves, subwoofer e assim por diante.

A Sure Electronics forneceu arquivos de código aberto para os clientes iniciarem o projeto rapidamente.

Alta qualidade Audio Performance
Graças ao design de layout PCB dedicado e depuração atenta dos engenheiros, esta placa de amplificador de áudio JAB3 apresenta alto desempenho de áudio, cujo SNR é 88dB e THD + N executa bem como 0,04% em 4Ohm, 5W, 1kHz.

Baixo consumo energético e longo tempo do playback
O sistema de gestão do poder e o sistema do sensor do nível do sinal são empregados em JAB3 para o consumo da baixa potência. Nós predefinimos um limite na tensão de entrada do sinal. Quando não há nenhum sinal detectado em 5min, JAB3 entraria no modo de espera automaticamente.

Este módulo audio JAB3 dissipa somente 120mW no modo à espera. O consumo de energia extremamente baixo garante longo tempo de reprodução especialmente quando JAB3 é alimentado por placas de bateria (não incluídas), o que é absolutamente uma vantagem para alto-falantes Bluetooth portáteis.

Fácil para a instalação
Quatro furos de parafuso fornecidos tornam esta placa amplificador Bluetooth fácil para instalação e rápida para integração em qualquer gabinete. Nós fornecemos um kit cabos funcionais (JAB-FC) para suas operações convenientes. Além disso, um suporte de alumínio estilo L de 3,6 &x 2,7& (JAB-LAB) está disponível para fixar o amplificador Bluetooth no processo de fiação e instalar a placa nos armários.

Construir áudio 2.1/4.0 sistema com Bluetooth e DSP
JAB2 pode se conectar com JAB3 mono para construir um sistema de áudio 2.1 ou conectar com JAB3 estéreo para construir um sistema de áudio 4.0. Este sistema construído será integrado com Bluetooth e DSP, adequado para alto-falantes Bluetooth portáteis e aplicações crossover digital. Um kit opcional cabos funcionais (AA-AJ11116) é liberado para sua conexão conveniente.

Pacote incluído:
-1 x Conjunto de Amplificador de Áudio Board

Informação básica:
-Estilo: Placas
-Número de canal (s): 2
Potência de saída: 50W por canal
-Tamanho: 3,6×2,7 polegadas (91,44mm x 68,58mm)
-Chipset: TPA31xx
Dissipação de calor: dissipador térmico
-Entrada: Outros
-Tensão do poder: 12V-26V

Características:
-3,60×2,70 polegadas PCB Tamanho
-Circuito Gestão Energia
-DSP integrado
-Ganho de saída do altifalante ajustável
-Filtro passa-alta de saída do altifalante ajustável
Filtro passa-alta de 3,5 milímetros Headphone saída ajustável
-Volume total ajustável
-Sistema Sensor Nível Sinal *
-External 3.5mm AUX IN Port
-Porta do interruptor *
Saída de auscultador 3,5mm
-Compatível com JAB2 *

Especificações:
Especificações típicas em + 25 ?, alimentado por 24V DC, salvo indicação em contrário. Especificações sujeitas a alterações sem aviso prévio.

1. Tzt Wondom 2x50w Classe d Placa Amplificador – Window Size : 62 x 75 mm

2. Audiovisual Caseiro – Outer Size : 370 x 145 x 110 mm

Desempenho:

3. Amplificadores para Home Theaters – Inner Size : 300 x 105 x 90 mm

4. Tzt Wondom 2x50w Classe d Placa Amplificador – Origem : cn Origem

5. Audiovisual Caseiro – Nome da Marca : Owlcat

6. Amplificadores para Home Theaters – Número do Modelo : 1012

Conexão:

7. Tzt Wondom 2x50w Classe d Placa Amplificador – Color : Cream Color

Nota:
-Uma fonte de alimentação é necessária para alimentá-lo. Além da fonte de alimentação, o JAB3 também suporta bateria, o que melhora muito a portabilidade e a flexibilidade dos sistemas de áudio. Por favor, note que o circuito MPPT não é empregado em JAB3. Assim JAB3 não pode ser usado para recarregar baterias. Se você só comprar JAB3 e quer energia da bateria portátil, recomenda-se usar WONDOM Battery charging, proteção e balance board-série BCPB. Se você tem um JAB1 / JAB2 na mão, você pode usar a placa de carregamento e proteção WONDOM Battey (JAB – BE, AA-JA11113) para poder.
-Bateria e outros itens retratados não estão incluídos, apenas para fins de demonstração. Obrigado pela sua compreensão!
