Ttgo Esp32-paxcounter Lora32 V2.1 _ 1.6 Versão 433 868 915mhz Lora Esp32 Oled 0.96 Polegada sd Cartão Bluetooth Módulo Wi-fi Sma

Original price was: R$ 151,36.Current price is: R$ 149,81.

Adicionado a lista de desejosRemovido da lista de desejos 0
SKU: 32997529350

Circuitos Peças de Reposição de Áudio e Vídeo

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Embalagem SIM
Dimensões (lxaxp)) 64.47*27*13mm
Peso 25G
Número do Modelo Lora32 V2.1_1.6 Version
Compatível com Equipamentos de Áudio e Vídeo Estilo Amplificador, equipamento de Exposição
Origem CN (origem)


TTGO ESP32 – Paxcounter LoRa32 V2.1 _ versão 1.6 868/915Mhz ESP32 LoRa OLED 0, 96 Polegada Módulo sem fio de cartão SD Bluetooth WIFI ESP-32 SMA

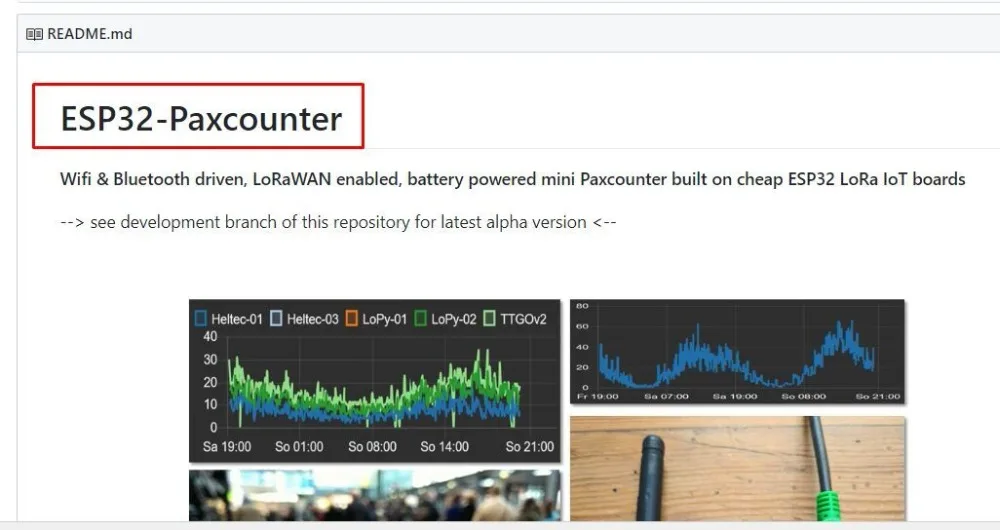

Teste Paxcounter:

https://github.com/cyberman54/ESP32-Paxcounter

1. Polegada sd Cartão Bluetooth Módulo Wi-fi Sma

433 868 915mhz lora ESP-32 oled 0.96

2. Ttgo Esp32-paxcounter Lora32 V2.1 _ 1.6 Versão

aparelhos audiovisuais portáteis

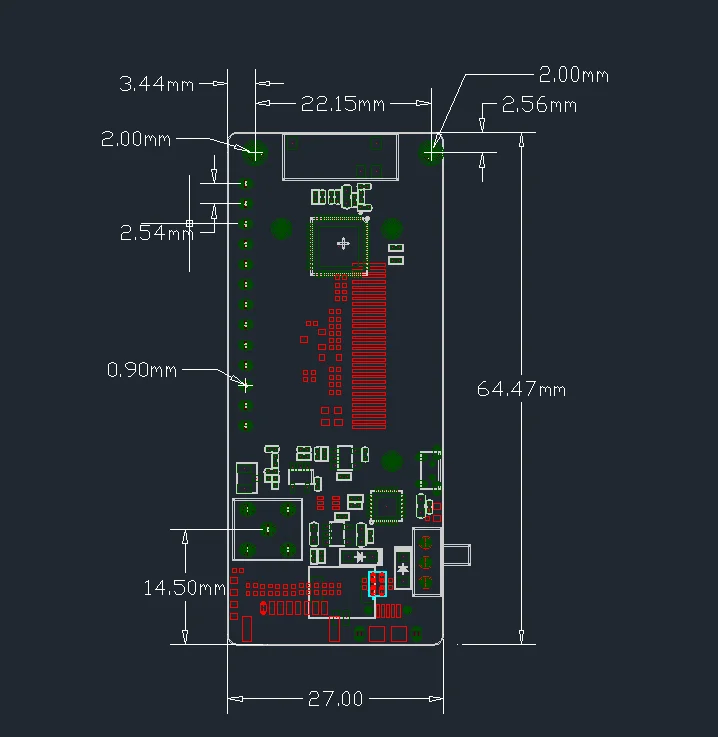

TTGO LoRa32 V2.1 _ Versão 1.6 Estrutura do diagrama

3. Peças de Reposição para Áudio e Vídeo

ttgo versão lora oled polegada sd cartão bluetooth módulo sma

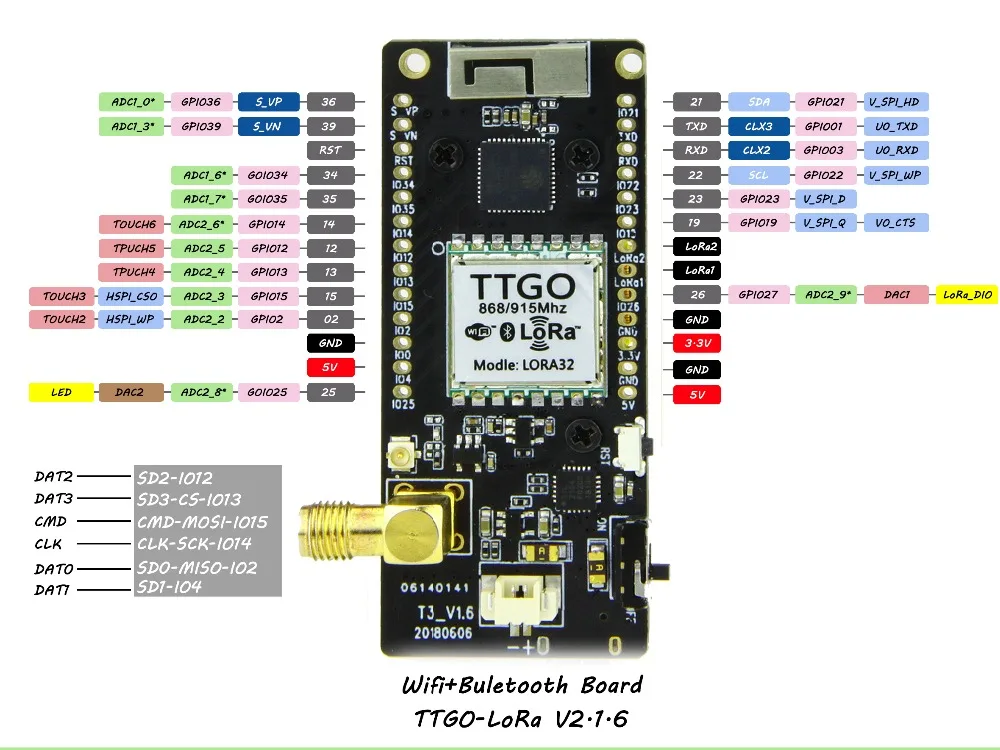

Esquema do Pin

4. Polegada sd Cartão Bluetooth Módulo Wi-fi Sma

433 868 915mhz lora ESP-32 oled 0.96

5. Ttgo Esp32-paxcounter Lora32 V2.1 _ 1.6 Versão

aparelhos audiovisuais portáteis

DadosLink download:https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series

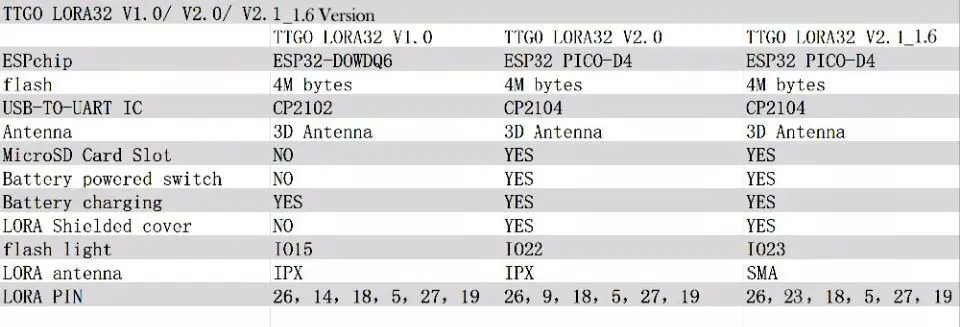

LORA_1.5 versão e LORA_1.6 versão pin comparação:

Versão LORA_1.5:

Versão LORA_1.6:

LED:

IO23

IO25

Pino LORA:

IO18 = SNE/SEL

IO18 = SNE/SEL

IO5 = SCK

IO5 = SCK

IO27 = MOSI/SDI

IO27 = MOSI/SDI

IO19 = MISO/ODS

IO19 = MISO/ODS

IO26 = DI0/IO0

IO26 = DI0/IO0

IO12 = IRQ/RESET

IO23 = IRQ/RESET

Cartão SD:

SD3-CS-IO13

SD3-CS-IO13

CMD-MOS1-IO15

CMD-MOS1-IO15

CLK-SCK-IO14

CLK-SCK-IO14

SD0-MISO-IO2

SD0-MISO-IO2

DATA2:IO12

DATA2:IO4

Descrição do produto

Tensão do funcionamento: 1,8 ~ 3,7 v

Corrente aceitável:10 ~ 14mA

Transmita a corrente:120mA @ + 20dBm

90mA @ + 17dBm

29mA @ + 13dBm

Frequência operacional:915/868m

Transmita o poder:+ 20dBm

Receba a sensibilidade:-139dBm @ LoRa e 62.5Khz e SF = 12 e 146bps

-136dBm @ LoRa e 125Khz e SF = 12 e 293bps

-118dBm @ LoRa e 125Khz e SF = 6 e 9380bps

-123dBm @ FSK e 5Khz e 1,2 Kbps

Frequência erro:+/-15KHz

Espaço FIFO:64byte

Dados taxa:1,2 K ~ 300Kbps @ FSK

0,018 K ~ 37,5 Kbps @ LoRa

Modulação Modo:FSK,GFSK,MSK,GMSK,LoRa TM,OOK

Interface formulário:SPI

Corrente do sono:0.2uA @ SONO

1.5uA @ IDLE

Operando a temperatura:-40?- +85?

Função RSSI digital

Correção automática frequência

Controle automático do ganho

Função de despertar RF

Rápido despertar e salto de frequência

Dados altamente configurável packet manipulador

Antena SMA

No TTGO LoRa V2.1 _ 1.6, adicionamos o SMA e o TP4054 à placa, o que o torna capaz de fazer mais coisas. Em termos do interruptor de alimentação, mudamos o modo de interação de comutação. A antena SMA adicionada pode melhorar a transmissão do sinal.

6. Peças de Reposição para Áudio e Vídeo

ttgo versão lora oled polegada sd cartão bluetooth módulo sma

7. Polegada sd Cartão Bluetooth Módulo Wi-fi Sma

433 868 915mhz lora ESP-32 oled 0.96

( Aviso prévio: A lista de envio não inclui bateria e cartão SD)

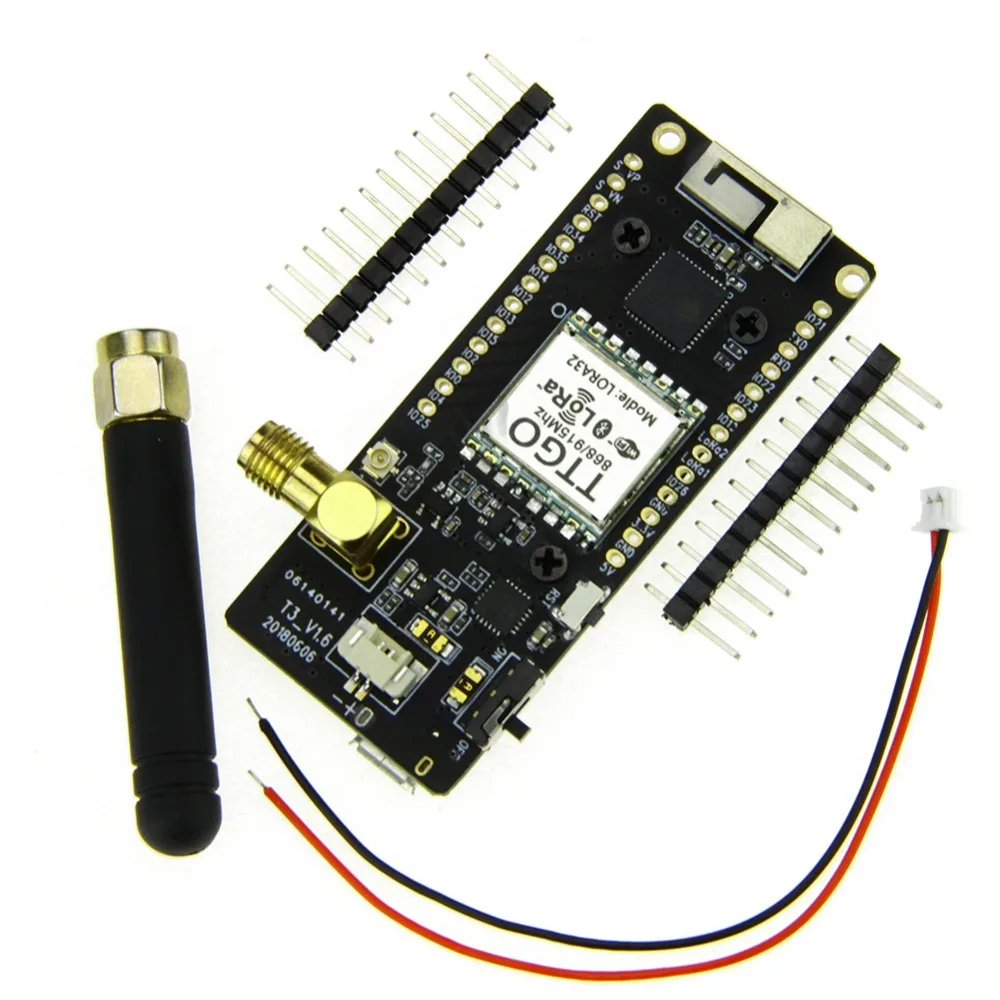

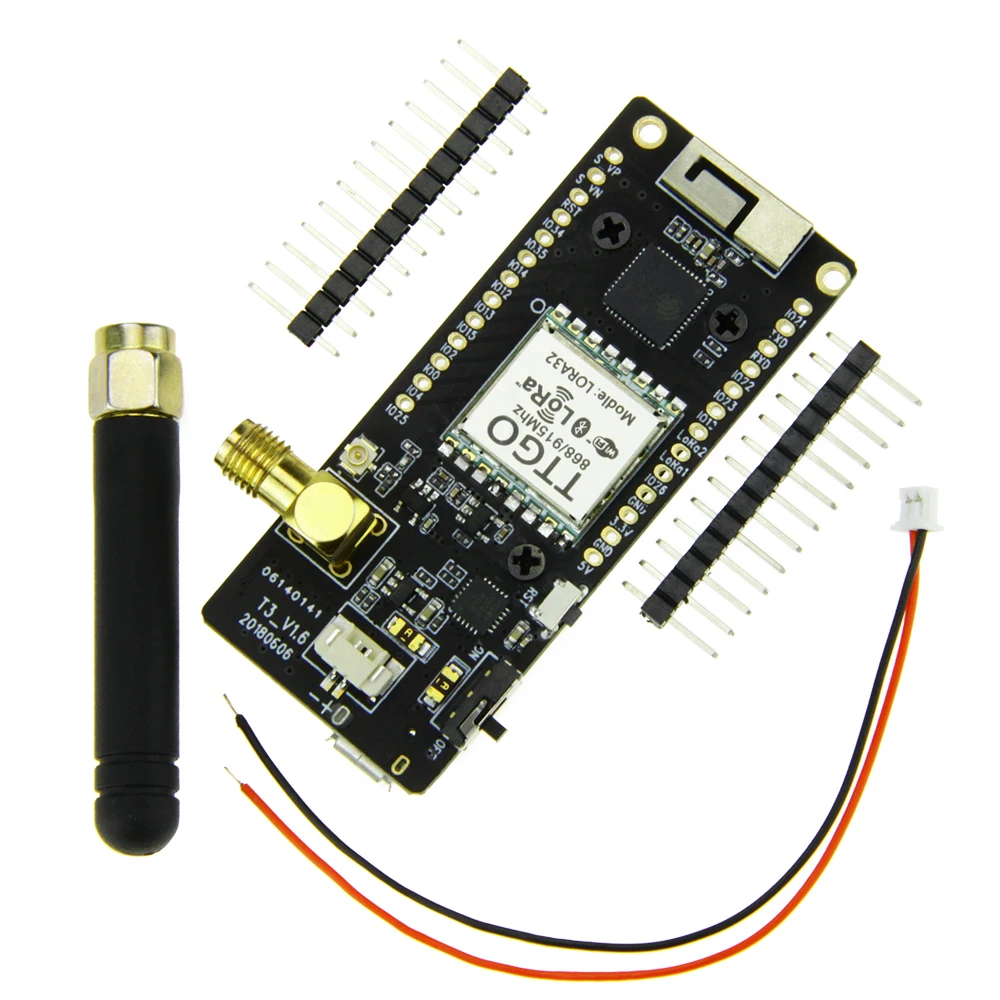

Envio List

Módulo 1 X TTGO LoRa32 V2.1 868/915

2 X pino

1 X antena

1 x cabo alimentação

1 X Caixa Livre
