Tensão Ajustável Bidirecional Fast Charging Circuit Board Fonte de Alimentação Móvel Kit Faça Você Mesmo Reserva Pd100w Dc120w

PD3.0, PPS, entrada dupla de alta potência, saída de 100W carregamento rápido bidirecional, três circuitos de impulso, suportando tanto o carregamento quanto o descarregamento, permitindo o carregamento rápido de três dispositivos ao mesmo tempo. A potência total de saída pode atingir 238W (120W + 100W + 18W). Como o shell está equipado com quatro baterias, a saída total não deve exceder 130W. Se a potência exceder esse limite, você precisa personalizar um shell maior, instalar mais baterias e fazer um bom trabalho de resfriamento da placa-mãe (com um ventilador de refrigeração) A placa de circuito pode operar normalmente 105 graus Celsius. Bem-vindo à compra e experiência.

Atenção: Tanto a fábrica quanto antes do envio foram testados, e as placas de circuito que foram soldadas não suportam devoluções ou trocas (o motivo é simples, ninguém está disposto a comprar uma placa velha soldada) O kit é garantido por 30 dias, com uma taxa de reparo e envio cada. Se a bateria estiver queimada durante a soldagem, componentes ausentes ou queimados, isso não é garantido. A bateria precisa ser soldada por pontos e precisa ser confirmado que existem ferramentas e recursos de produção antes de comprar o kit. Se não houver ferramentas disponíveis, o produto acabado é montado com baterias, com uma capacidade total de 5000mAh * 4 e uma capacidade total de 20000mAh 74WH. Se houver uma etiqueta de capacidade, ela pode ser transportada na aeronave. Por favor não rasgue a etiqueta da garantia, e o período de garantia para o produto acabado é 180 dias. Lembrete especial para comprar produtos acabados no exterior Caro amigo, é proibido transportar baterias por via aérea. Ao escolher o transporte de contêineres, é importante escolher o transporte terrestre ou marítimo.

Descrição do parâmetro:

Circuit board substrato tamanho: 79*47mm,

Tamanho exterior do escudo: 139*85*24mm,

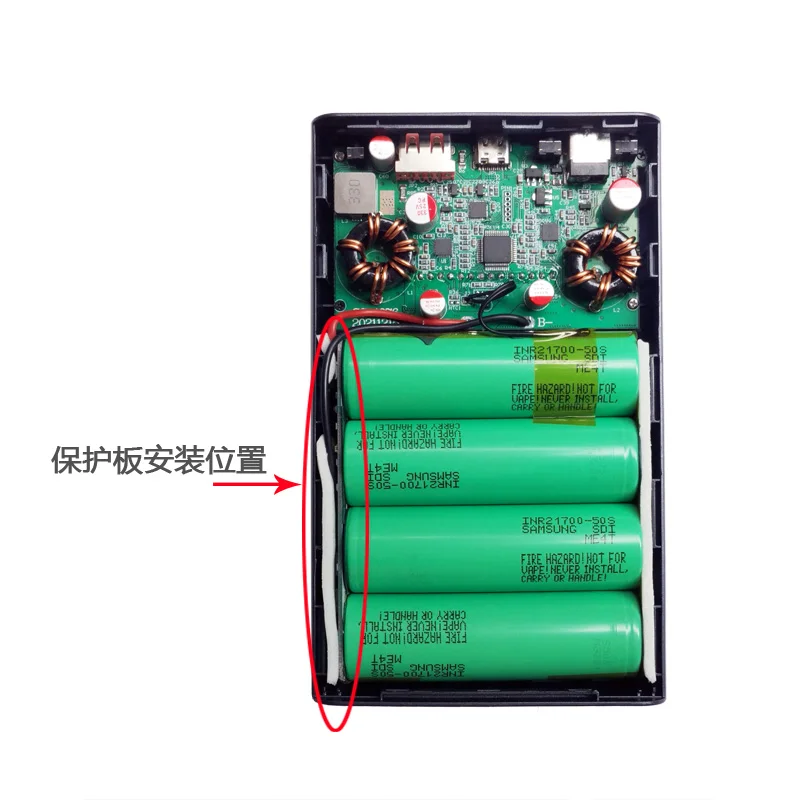

Bateria de lítio ternária 3.7V especificações 21700, quatro cordas, siga as instruções de instalação na página de detalhes para soldagem e produção,

Placa do impulsionador: saída do USB-A: 5-12V/apoio QC3.0, AFC, protocolos do FCP (18W),

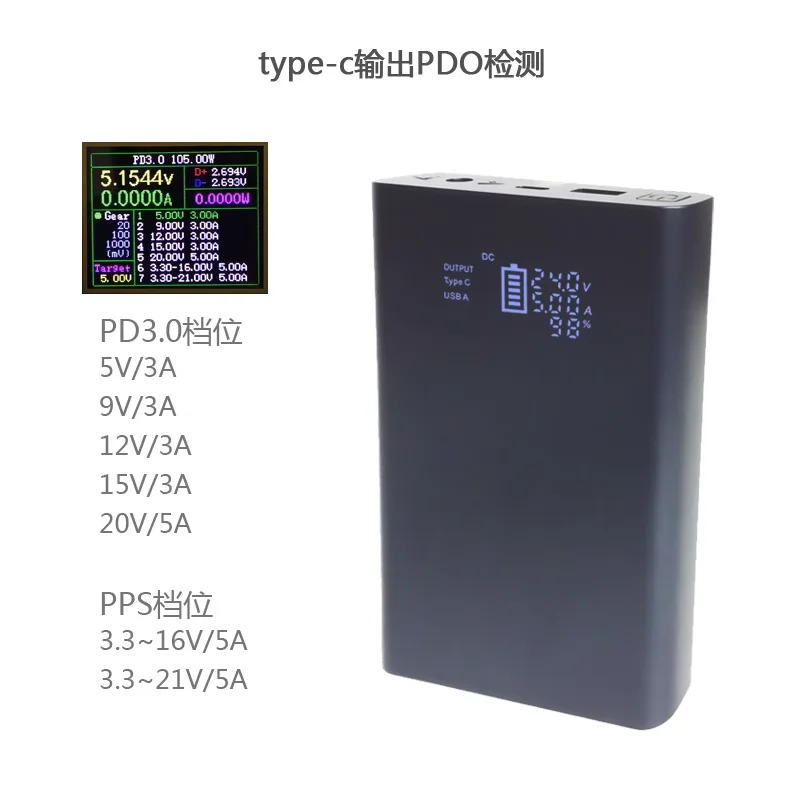

Entrada/saída do tipo c: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A (protocolo 100W de PD3.0 máximo),

Entrada/saída CC: A polaridade da fonte de alimentação é interna positiva e externa negativa. A entrada larga da tensão é 5-24V/5A (120W máximo), e a saída é 3.3V-24V/5A. A tensão é ajustável (pressione o interruptor por 3 segundos, o VREG-DC pisca por um tempo e, em seguida, pressione os dois botões ao lado da porta DC para ajustar a tensão. Pressione rapidamente o passo 0.1V, pressione longamente o passo 1V, e depois de ajustar a tensão, pressione longamente o interruptor por 3 segundos para bloquear a tensão para a saída),

Conversão: Tecnologia síncrona 75% -85% da retificação, na taxa de conversão superior a 90%,

Explicação:

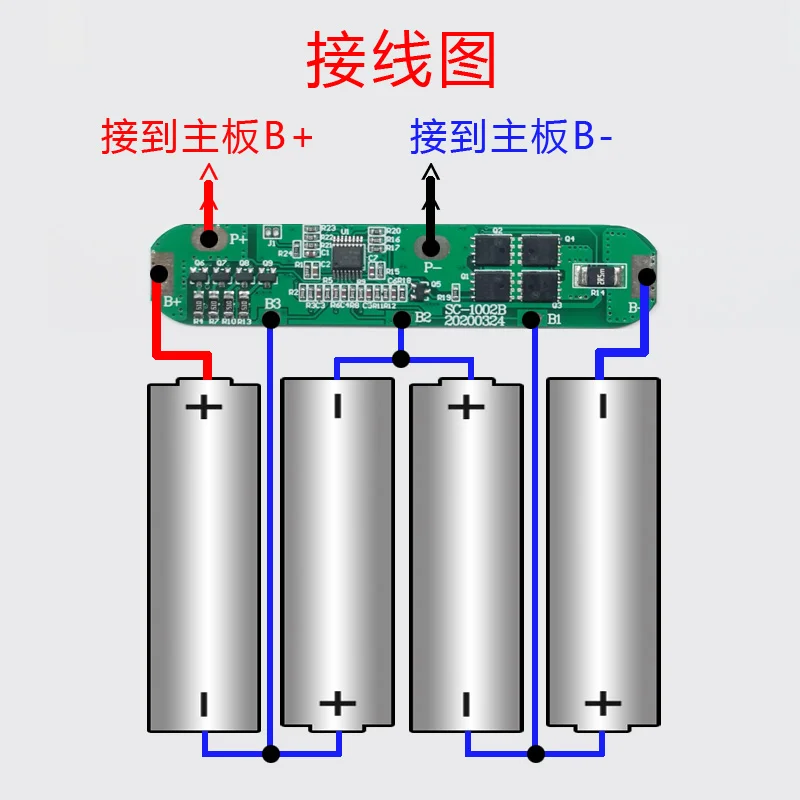

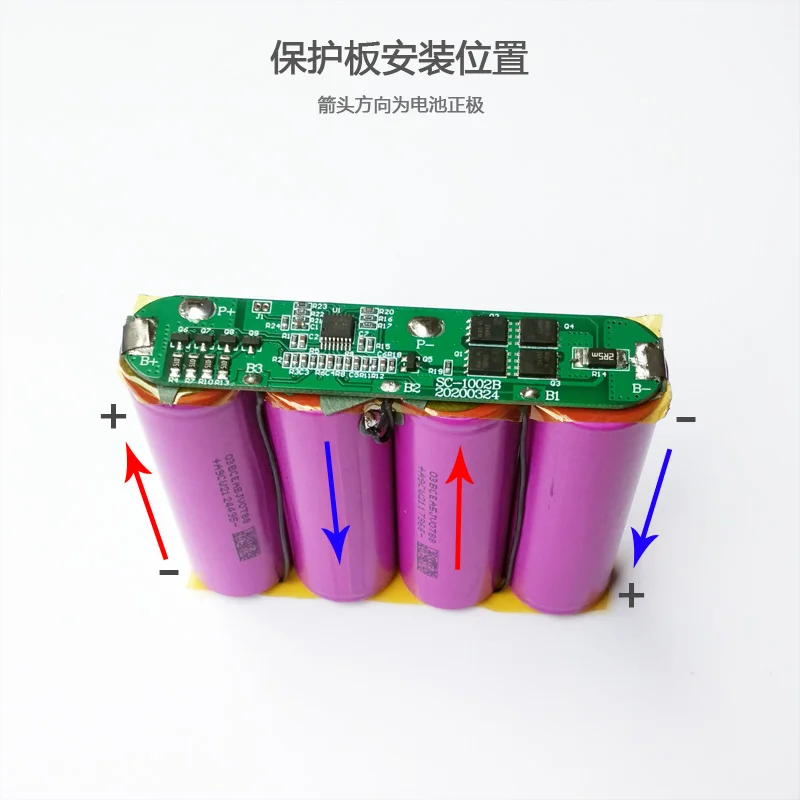

1: Circuitos de soldagem requer uma fundação de eletricista, e não é recomendado para jogadores que nunca estiveram em contato com circuitos eletrônicos para fazê-los. Siga as imagens e instruções na página de detalhes relevantes para operar. A bateria não pode ser conectada no sentido inverso, porque queimará para fora se conectado no sentido inverso!

2: O requisito de tensão da bateria é 3.7V * 4S, com 4 21700 baterias de especificação (não 18650) instaladas no invólucro. Após a soldagem, se o interruptor for pressionado e a luz não acender, ele precisa ser carregado e ativado na porta de carregamento. Uma vez que a tela está acesa, ela pode ser usada.

3: Ao carregar a fonte de alimentação móvel por conta própria, a luz indicadora da bateria na tela está sempre acesa e não piscando, o que é considerado totalmente carregado. A porcentagem de capacidade é calculada em Coulombs e é distribuída uniformemente de acordo com a bateria de 20000 miliamperes. A quarta geração motherboard pode ser definido independentemente
