Temperatura Compensar Crystal Oscillator Dongle Usb Modificação com ch Smt 3225 Tcxo 288 Mhz 0.5ppm Rtl Sdr

Opção de Compra e tempo de entrega

O que é um TCXO

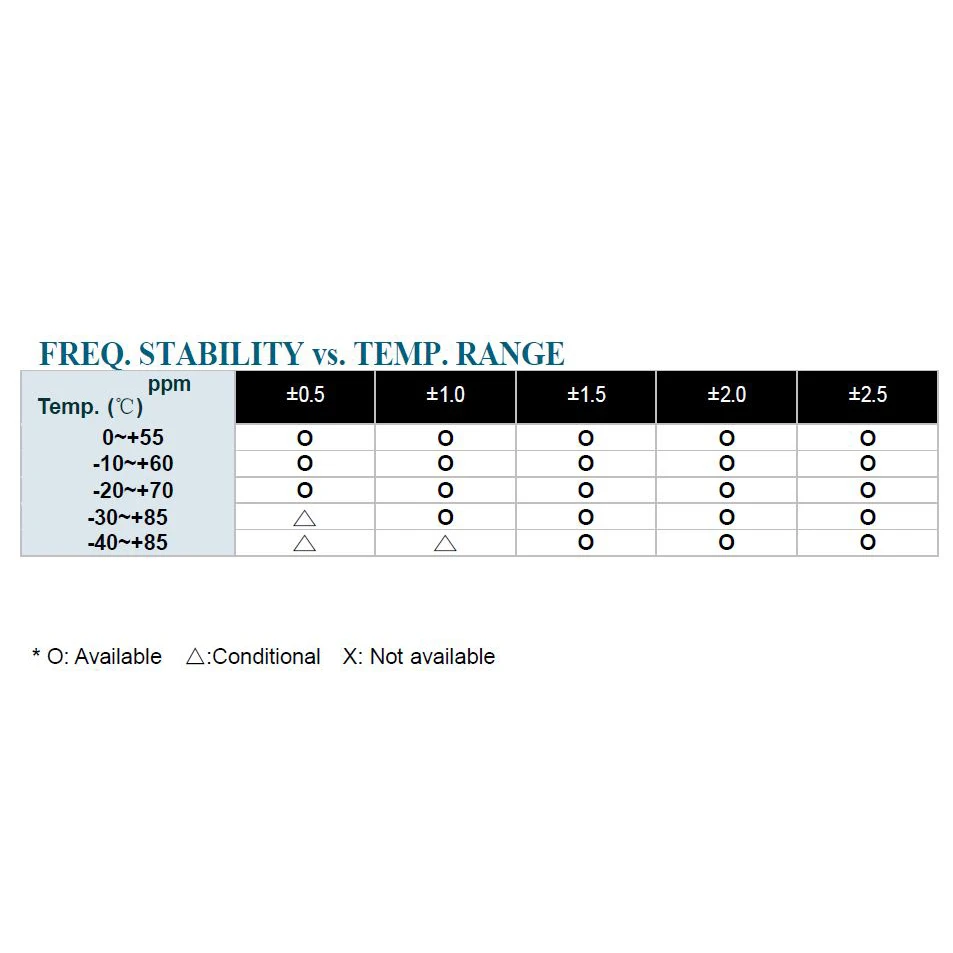

O TCXO é o oscilador de cristal com boas características de temperatura e temperatura oposta (circuito de compensação de temperatura) em uma ampla faixa de temperatura. TCXO significa oscilador de cistal termicamente compensado. É um oscilador mestre muito estável para que as frequências indicadas pela tela do rádio sejam acuras e estáveis. A maioria dos TCXOs tem especificações piores em torno de 1 ppm, alguns melhores, outros um pouco piores. Isso significa 1 parte por milhão, o que significa que a estabilidade é melhor do que 28,8 Hertz em 28,8 M MHz. Rádios sem TCXO podem ter especificações em torno de 10 PPM.

Por que eu quero/preciso de um

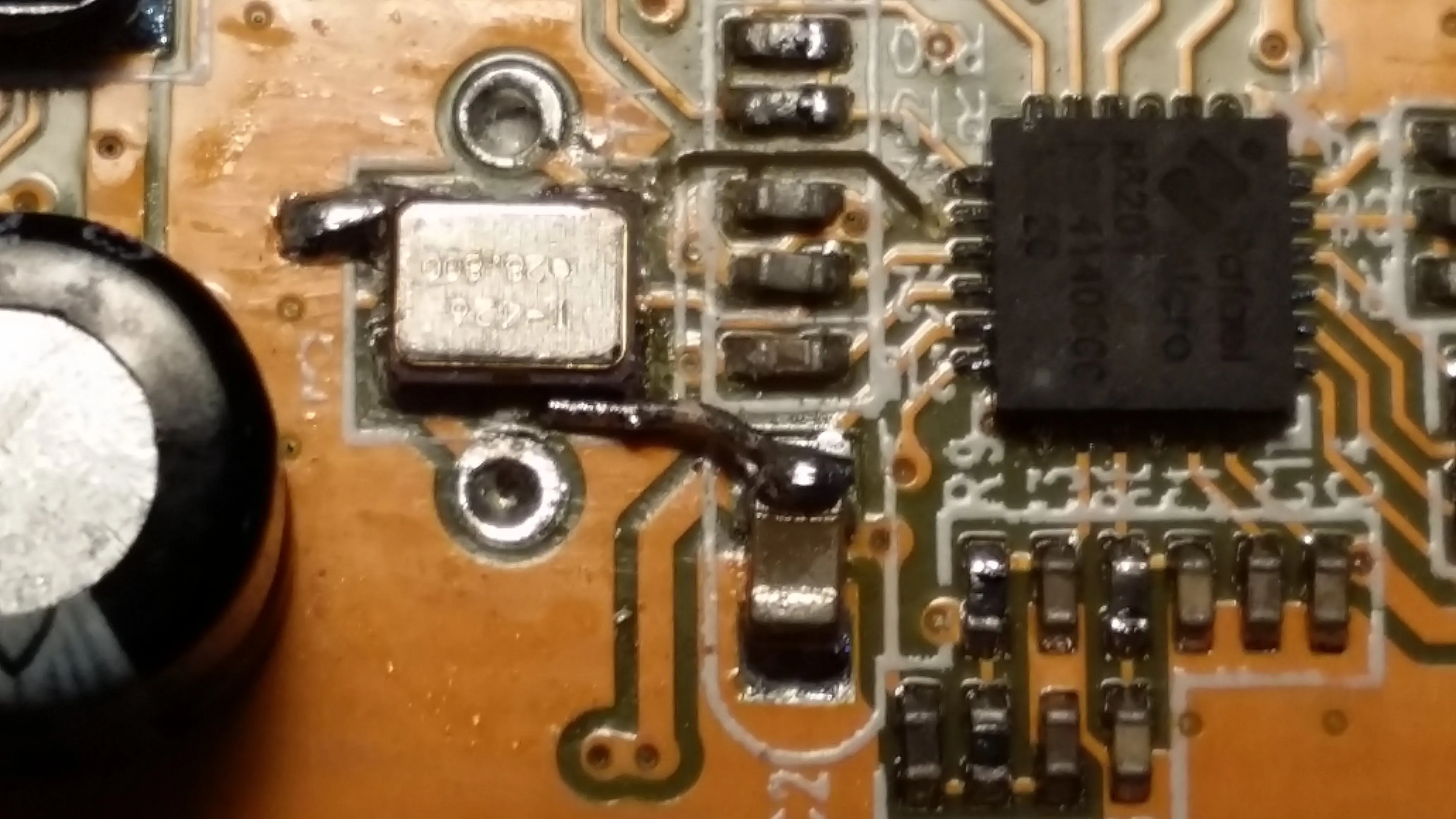

Para sintonização de frequência precisa mesmo entre grandes temperaturas em um SDR, um oscilador de cristal compensado por temperatura (TCXO) deve ser usado como principal Oscilador. RTL-SDR dongles padrão usado uma freqüência de 28.8 MHz e não vêm com um TCXO, O maior problema, porém, é que 28,8 MHz TCXO osciladores não são comumente encontrados para venda em Quantidades baixas. O dongle TCXO modificado é baseado em uma placa padrão de tamanho completo R820T RTL-SDR PCB. Dentro podemos ver que o oscilador padrão de 28,8 MHz foi Removido e em seu lugar é um oscilador TCXO 28,8 MHz. O oscilador antigo foi removido e o novo oscilador é cuidadosamente soldado em seu lugar. A solda O trabalho parece ser agradável e arrumado.

1. Cheap Equipamentos de Transmissão de Rádio e tv

RTL SDR precisa TXCO

Em seguida, testamos o dongle TCXO contra um controle RTL-SDR que tinha um oscilador não-TCXO padrão. Primeiro medimos o deslocamento do PPM à temperatura ambiente Contra um sinal ATIS conhecido. O dongle TCXO tinha um deslocamento em torno de 0,5 PPM. O controle RTL-SDR tinha um deslocamento de 60 PPM. À medida que o dongle aquece com o uso, o oscilador experimentará deriva térmica, fazendo com que o deslocamento de frequência mude. O TCXO deve ser imune a este problema Devido a ele é circuitos da compensação da temperatura. Para testar as capacidades de compensação de temperatura do TCXOs, colocamos os dois dongles em um freezer por 30 minutos. Tirou-os e gravou seus offsets início e fim PPM após 30 minutos de operação. Para simular um ambiente quente, os dongles também foram colocados sob um Luz morna do tungstênio durante a operação. O controle RTL-SDR começou com um deslocamento de PPM de 58 PPM e terminou com um deslocamento de 72 PPM, dando um desvio total de 14 PPM. O dongle TCXO Começou com um deslocamento de PPM de ~ 0,5 PPM e terminou com um deslocamento de ~ 0,5 PPM, dando um desvio total de 0 PPM. Abaixo gravamos GIFs animados da deriva observada em ambos os dongles. O primeiro GIF mostra o controle RTL-SDR. Observe como o deslocamento de frequência oscila Primeiro e depois lentamente se afasta em uma direção. O dongle TCXO exibiu nenhum desvio qualquer.

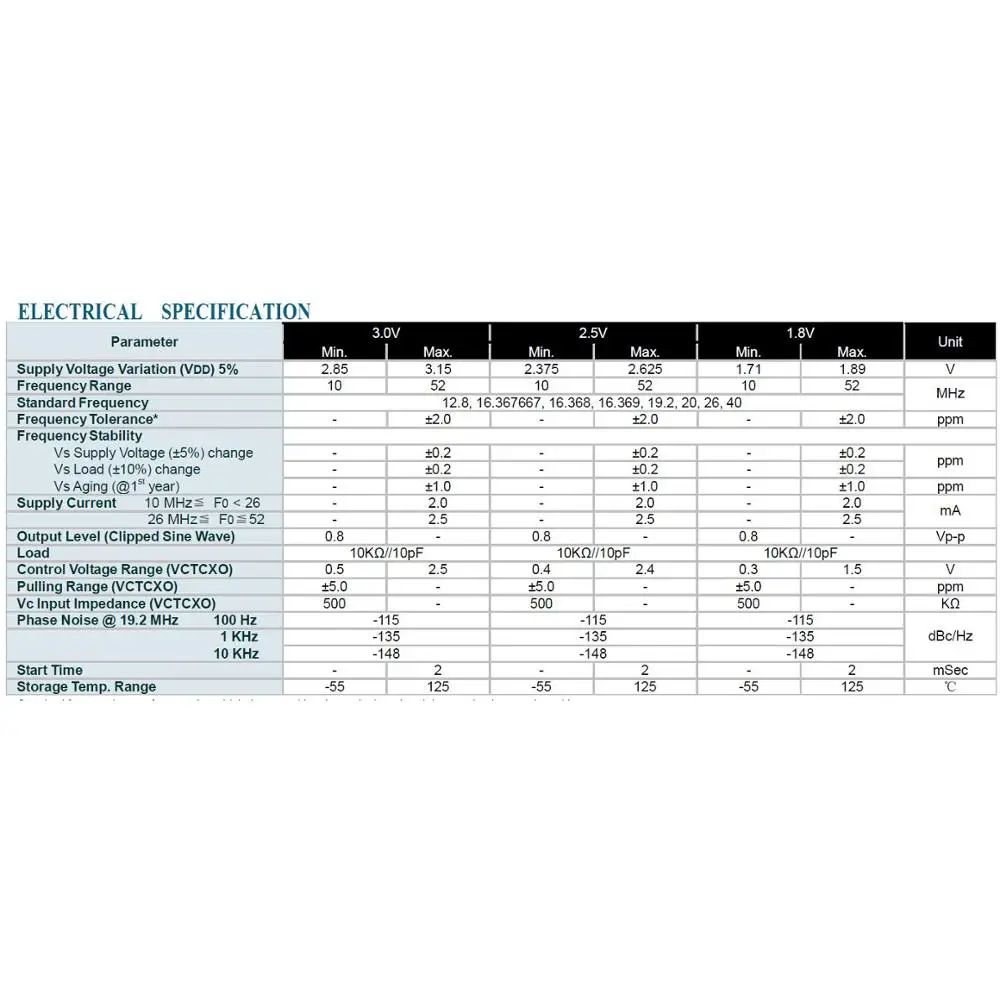

Características

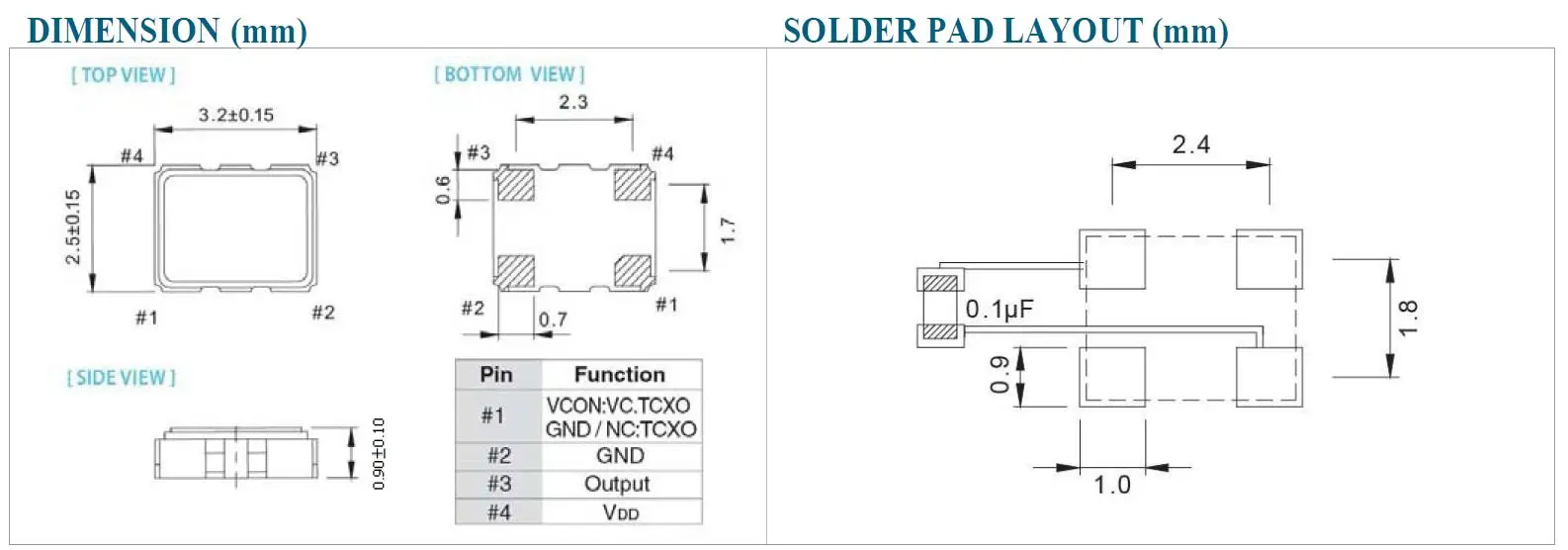

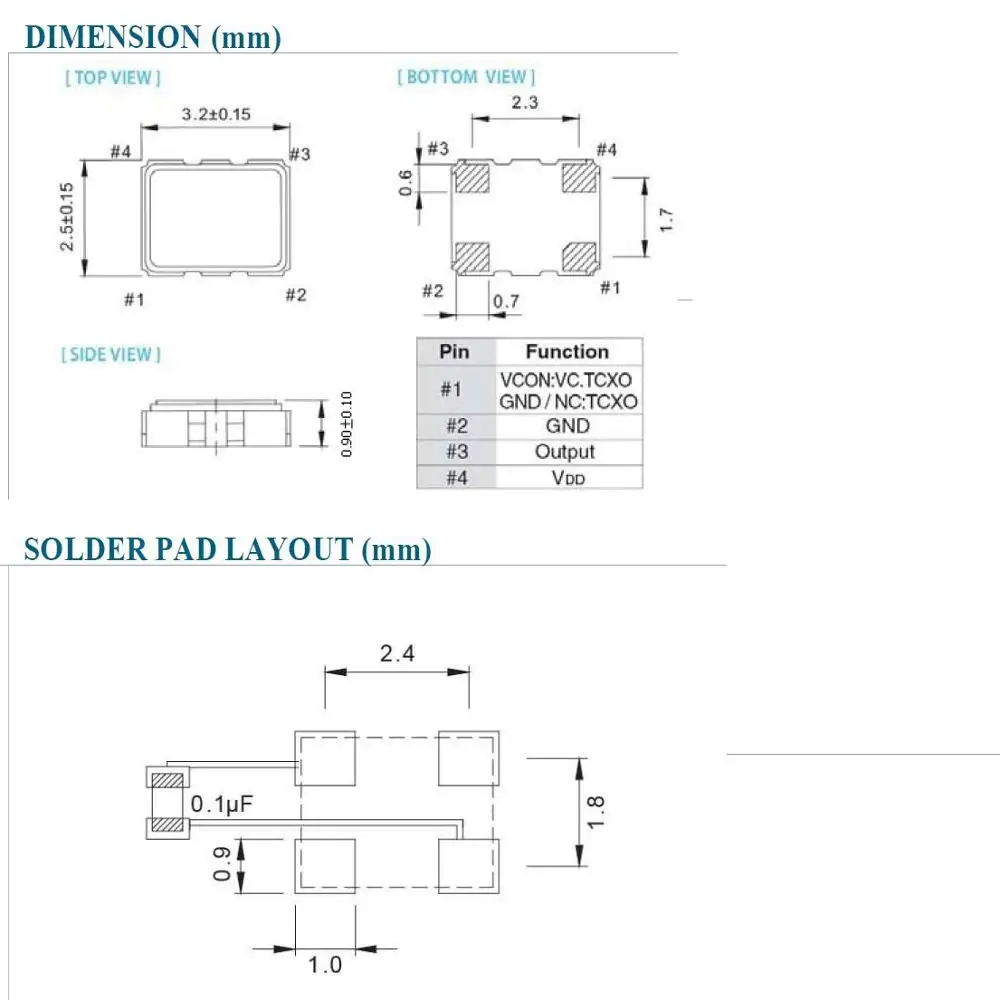

-Típico 3,2×2,5×0,9mm cerâmica SMD pacote -Para montagem automática -Compacidade e peso leve Baixo consumo de energia -VCTCXO disponível -Baixa espessura APLICAÇÃO TÍPICA GPS -WLAN/WiMAX -Telemóvel

2. Equipamentos de Transmissão de Rádio e tv

3. Temperatura Compensar Crystal Oscillator Dongle Usb Modificação

Conteúdo Vendas

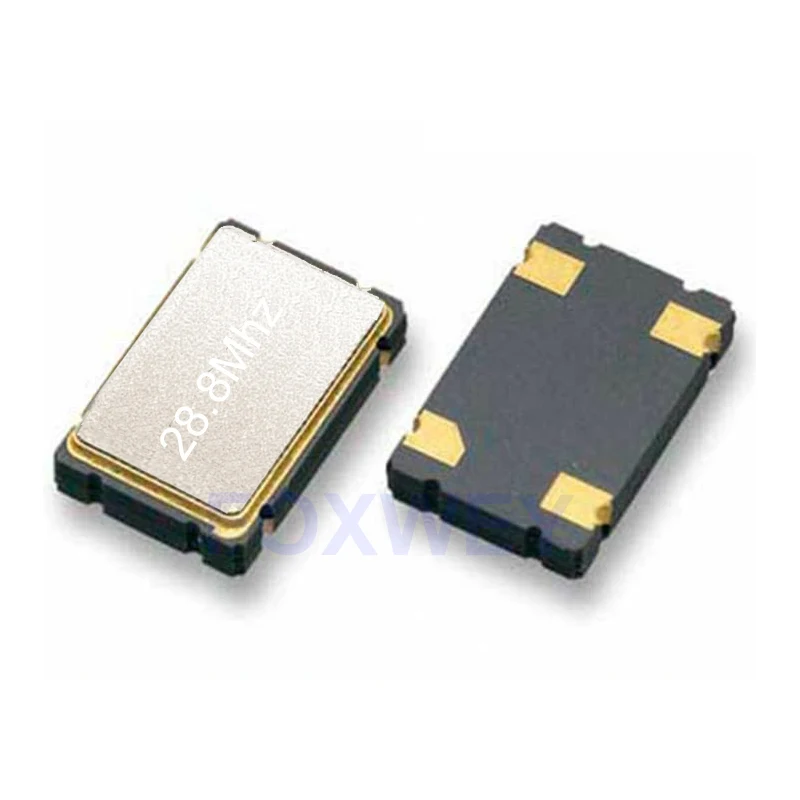

Conteúdo de vendas: 1pc de TXCO osilador 28.8Mhz Nota: Nós só vendemos TCXO sem suporte de solda e certifique-se de que você é hábil em modificar PCB e soldar SMT antes de fazer um pedido.
