Sanken-placa do Amplificador de Potência Hifi 2sc2922 2sa1216 200w Dc24v50v
Original price was: R$ 134,75.R$ 115,86Current price is: R$ 115,86.
DÚVIDAS?
Envie um email para:
Áudio e Vídeo Para Casa
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Embalagem | NÃO |
| Canais | 1 |
| Número do Modelo | 2sc2922 2sa1216 |
| Potência Máxima por Canal | Nenhuma Energia |
| Nome da Marca | Nvarcher |
| Origem | CN (origem) |
A polaridade da fonte de alimentação é invertida e excede a tensão da placa queimará a placa do amplificador de potência
Após ter mudado cegamente o elemento aumenta a corrente estática pode queimar a placa do amplificador do poder
Parâmetros elétricos:
Tensão de alimentação: DC ± 24 volts para ± 55 volts (transformador duplo 18V ~ dual 35V)

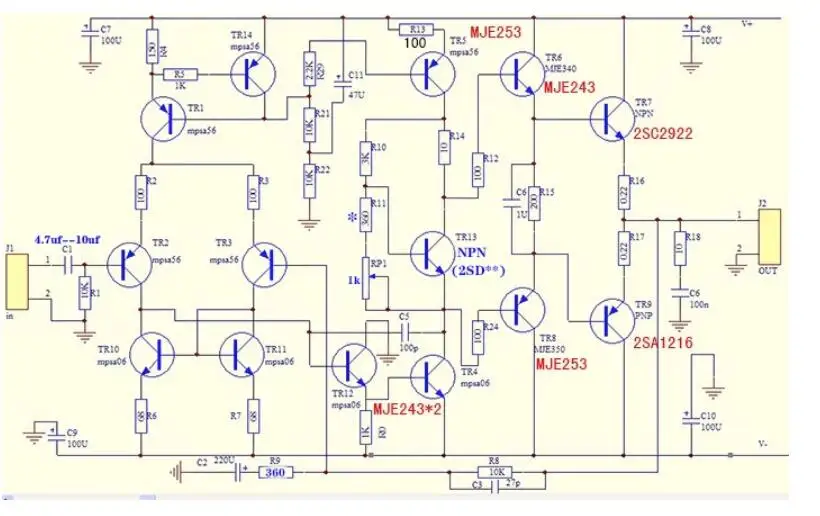

Amplificador do sinal: importado novo EM (SOBRE o semicondutor) MPSA56 MPSA06
Tubo do tubo do amplificador da tensão/tubo do impulso: (SOBRE o semicondutor) MJE340 / MJE350

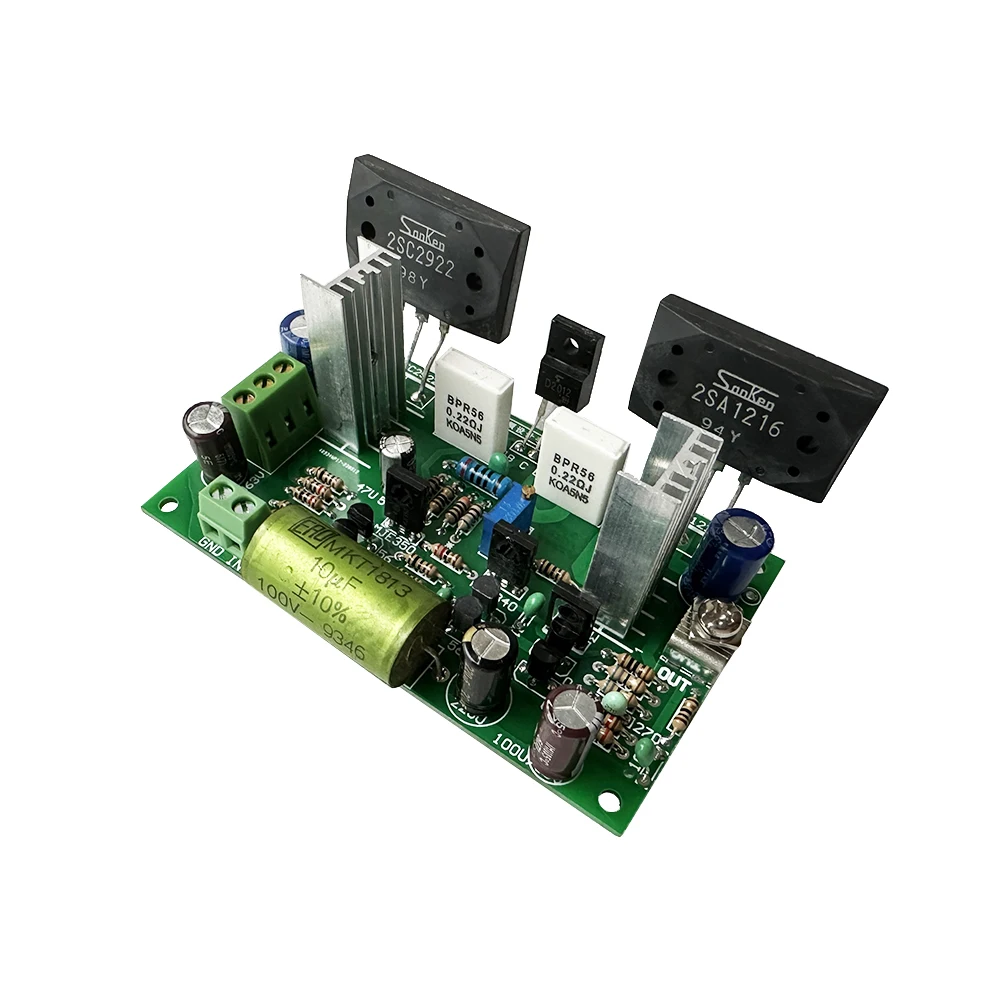

Tubo do estágio final: Sanken importado puro 2SC2922/2SA1216 (17A 200W)
Conversão taxa: 35V/us
Distorção: 1KHZ Menos de 0,0006% 10KHZ Menos de 0,006
Resposta de freqüência: 20HZ ~ 20KHZ (+ 0DB, -0.5DB) Nota: non — 3DB
Potência: ± 55V 8 ohms: 125 w 4 ohms: 200 w
1. Beauty e Health – Material : Abs

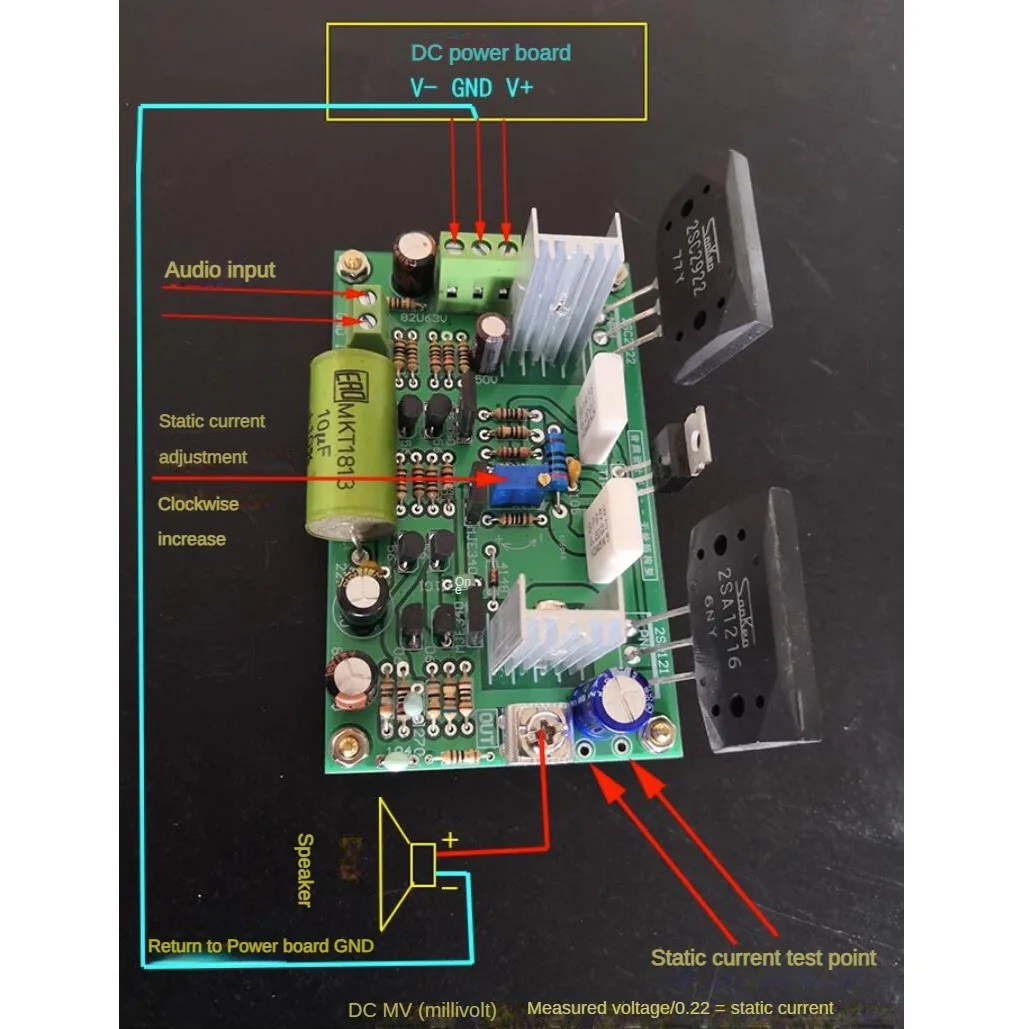

Ajuste atual estático: (Seja certo instalar o teste do dissipador de calor)
Antes da expedição foram ajustados sem um medidor não mexa com o ajuste
Multímetro DC mv gear Valor mv medido/0,22 = corrente estática. Se o valor do ponto de ensaio de CC 6,6 mv, corrente estática = 6,6 mv/0,22 = 30ma superior a 10ma evitou a distorção cruzada (o autor original do projecto de acordo com a categoria B, a estática não é fácil de ser muito grande)

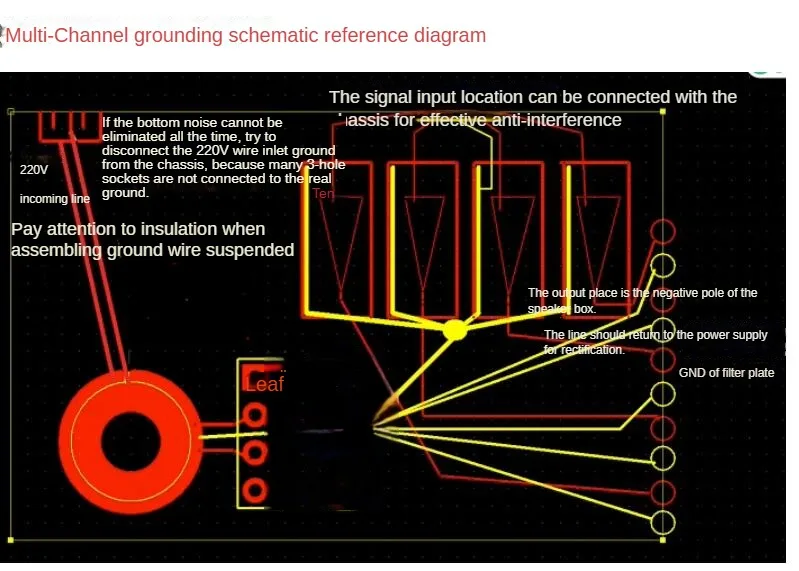

Para evitar loops de aterramento, um esquema de aterramento de um ponto é usado.
2. Phones e Accessories – Embalagem : Não
3. Sanken-placa do Amplificador de Potência Hifi 2sc2922 2sa1216 200w Dc24v-50v – Origem : cn Origem
Depuração leitura necessária:

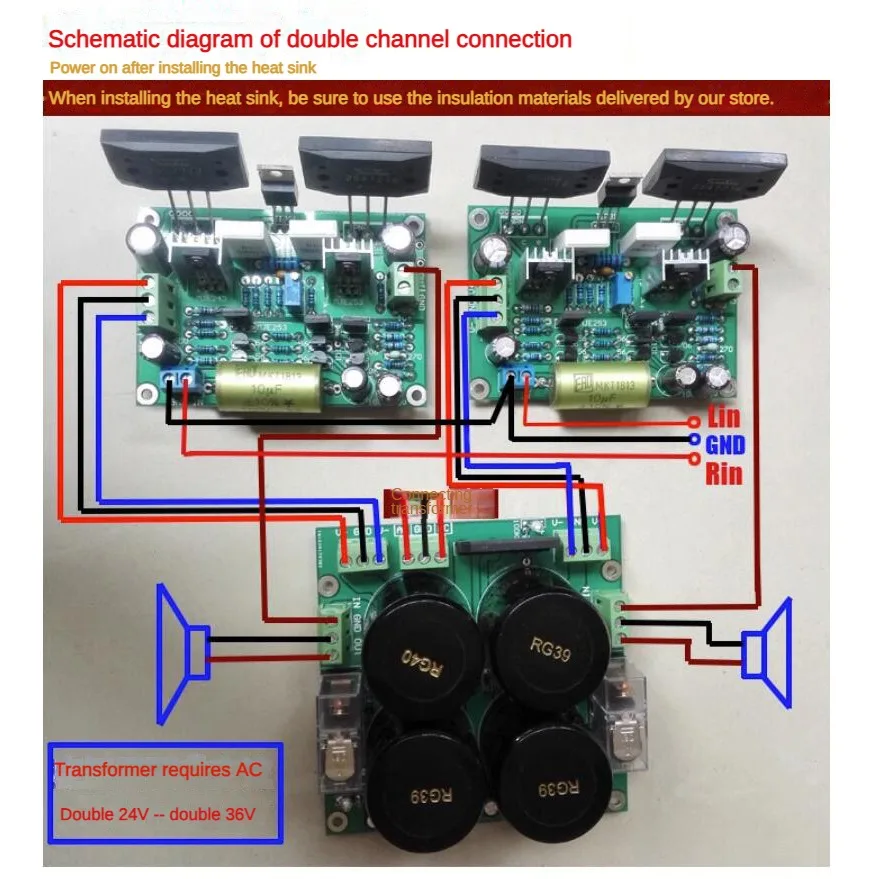

&1& A placa do amplificador de potência é fonte de alimentação CC positiva e negativa (± 24V- ± 50V) Não conecte a saída do transformador diretamente à placa. A saída do transformador deve ser retificada e filtrada antes de conectar à placa.
&2& A placa deve ser instalada antes do comissionamento de energia, e cada grande funcionário deve adicionar folha de isolamento mica (vamos distribuir) a mangueira térmica não almofada mica folha foi substituída por um pacote totalmente isolado e depois usar um multímetro para testar se o dissipador de calor e tubo amplificador de potência são isolados

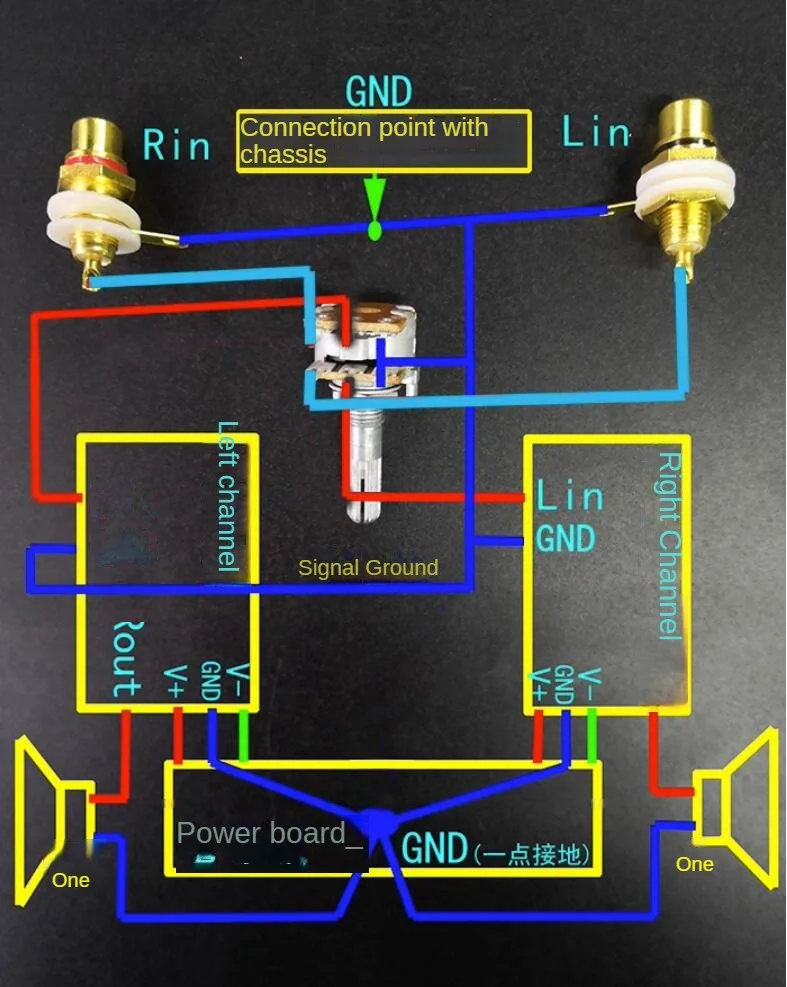

3 &O ponto de fusão de dois RCA entrada soquete cabos terra. O cabo terra para o soquete de 220 volts deve ser conectado ao terminal de potencial igual do edifício e pode ser conectado ao chassi. Se o soquete de 220 volts estiver suspenso, não o conecte ao chassi
