Preamp Board ne 5532 op Amp Ajustar Personalizado Canal Três Divisor de Freqüência Cruzamento Agudos Graves Midrange Kit Diy Ne5532

NE5532 Preamp Board NE 5532 OpAmpAjuste personalizado 3CanalTrês Frequency divisor Crossover Treble Midrange Bass Output Kit DIT

1 Tipo do filtro: divisor subtrativo

2. Ponto do cruzamento: O ponto 500HZ do cruzamento, 5kHZ (isto é, 20HZ-500HZ é saída baixa, 500HZ-5KHZ é saída do midrange, 5KHZ-20KHZ é saída tripla)

3. Atenuação inclinação: -24dB/Oct

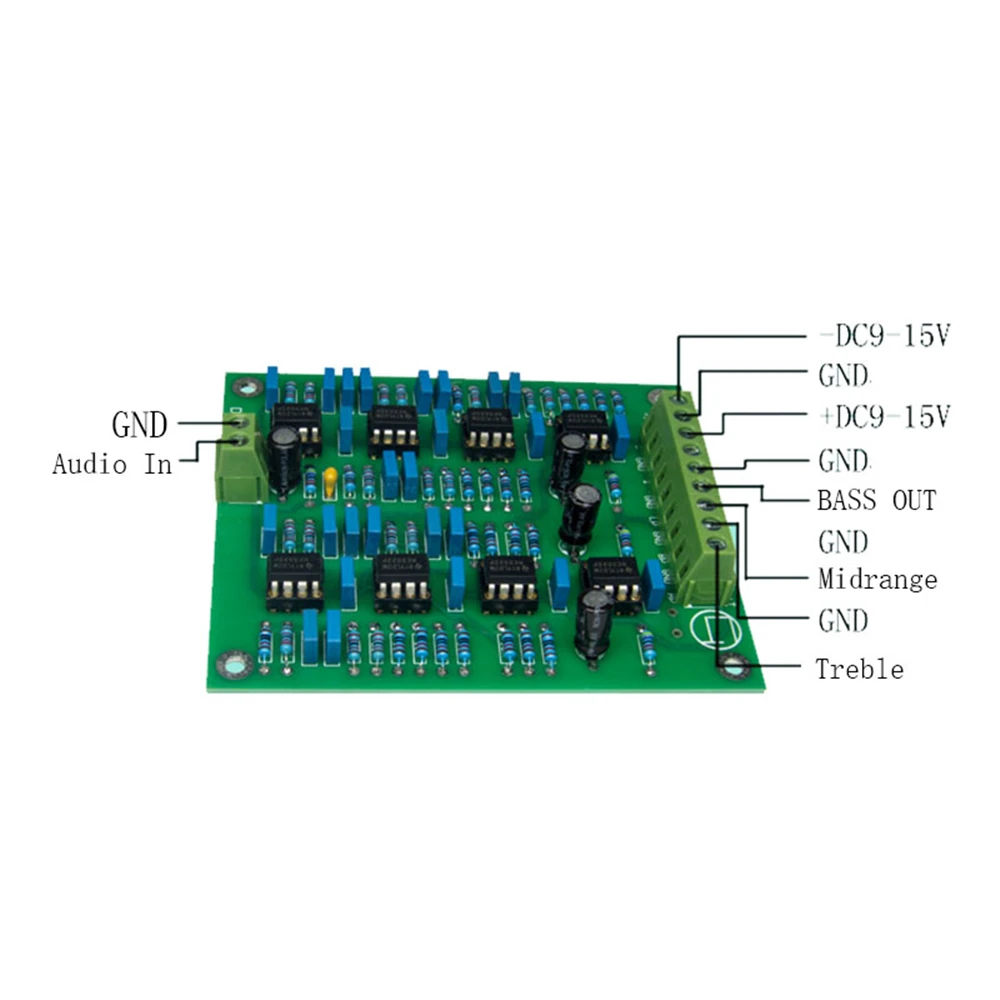

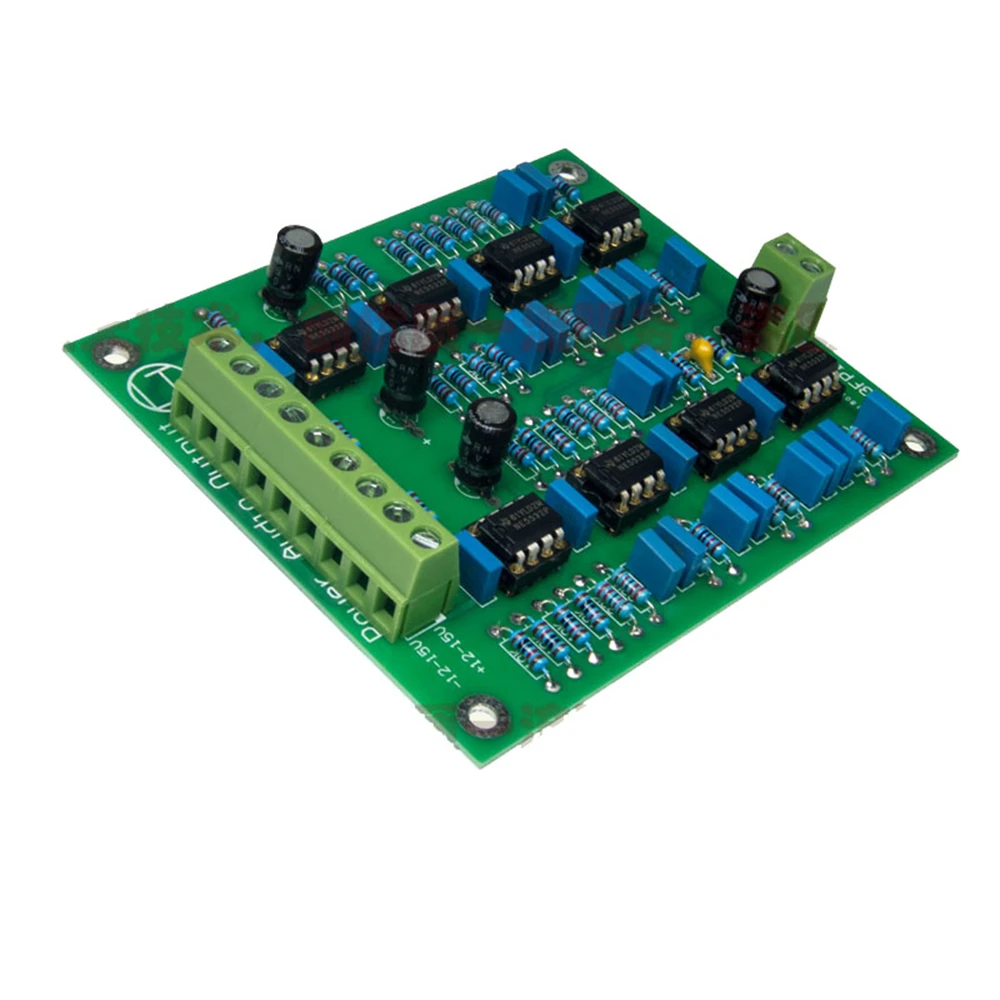

Estrutura 4. Board: saída de 3 canais, agudos, graves, médios

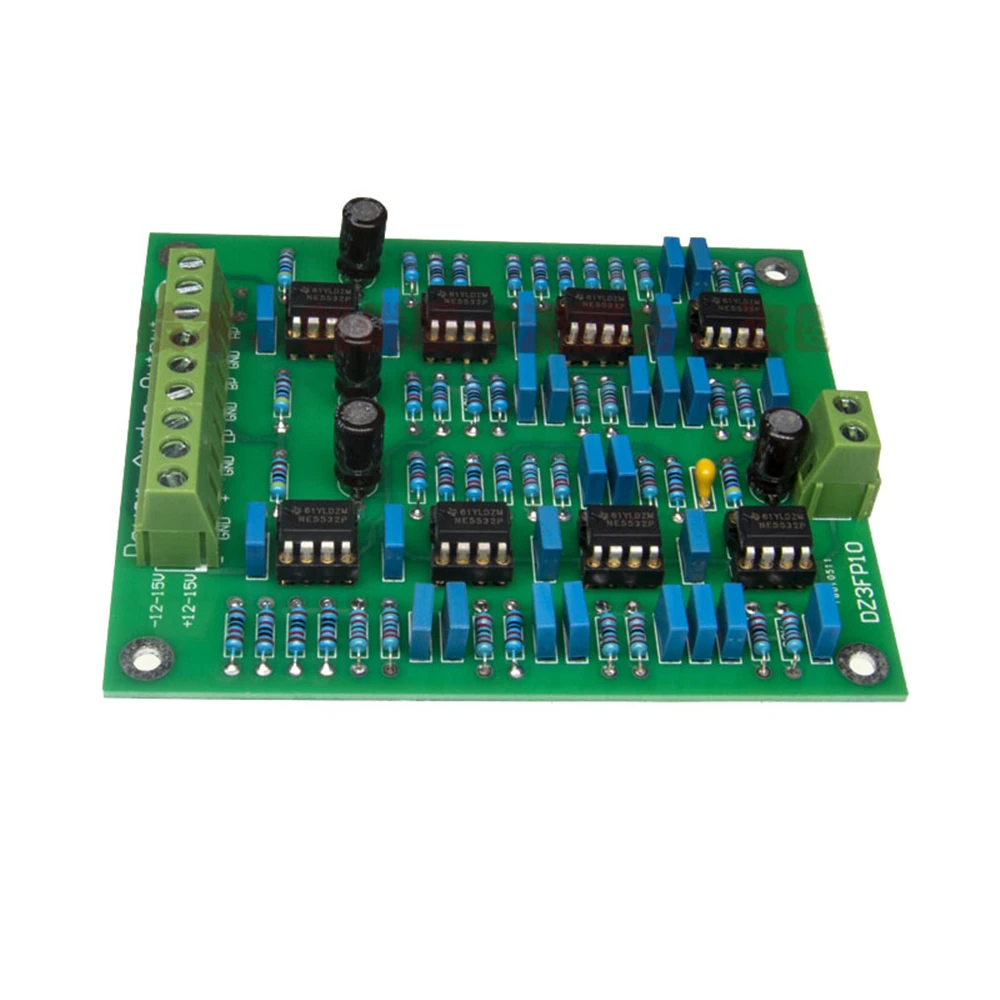

5. chip amp Op: NE5532P (outros amplificadores op, como OPA2604AP OP275G TL072, etc também podem ser substituídos)

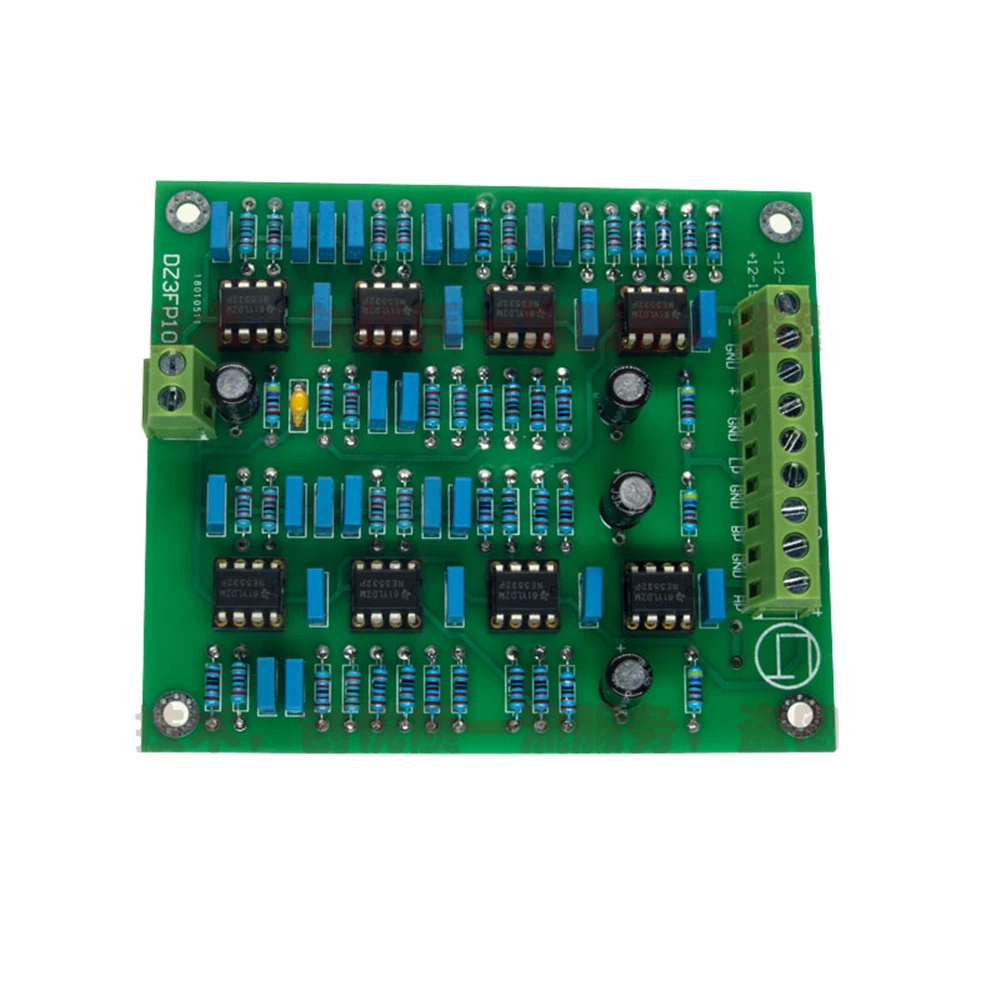

6. Tamanho do PWB: 98*84mm

7. DC positivo e negativo dual 9-15V

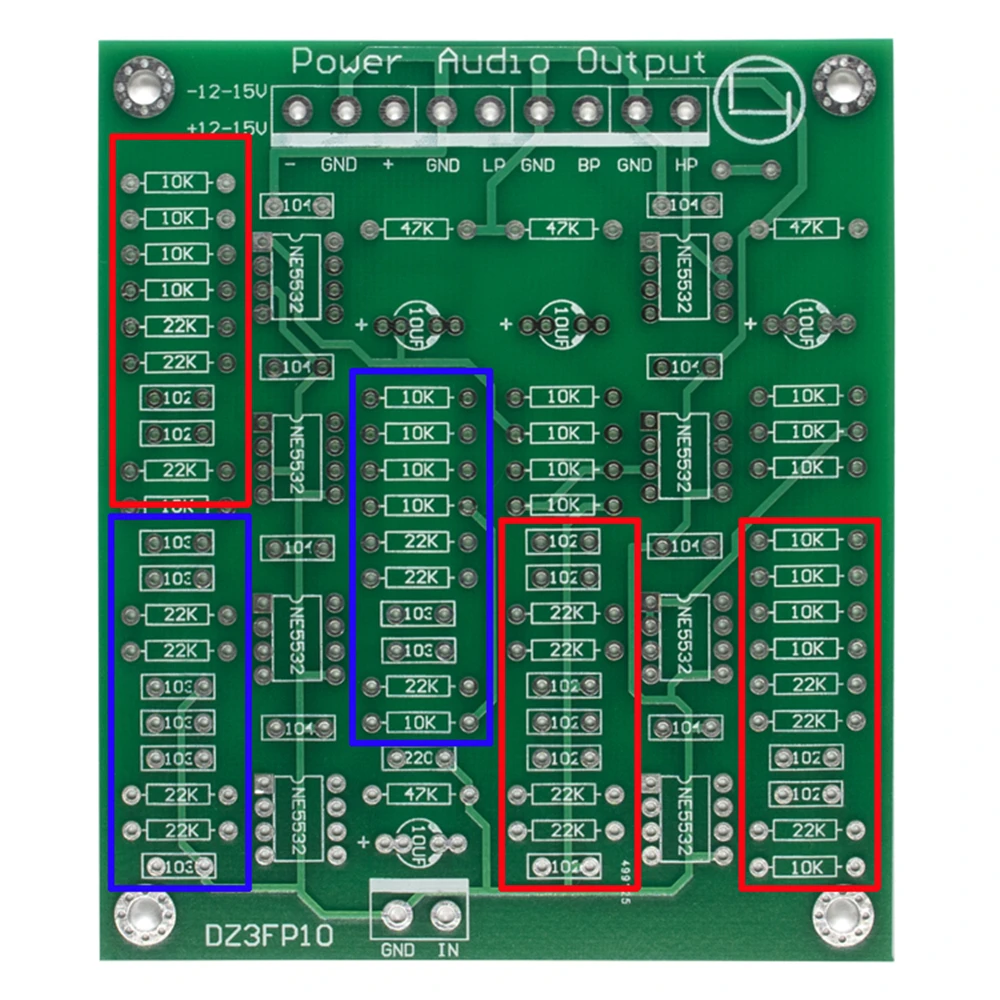

O resistor de 10k na imagem acima não pode ser alterado

O R calculado pelo software de cálculo é muito grande, como C = 1nF, f = 5kHz; de acordo com a fórmula f = 0.707/(2X314Rc) os dados são muito precisos) R = 22k. Então o seguinte número

De acordo com (Aumentar C em 10 vezes, R permanece inalterado, f torna-se 1/10 do original) Apenas para referência

Quando C = 1nF, f = 5kHz, R = 225k (os dados precisos devem ser 22k)

C = 1nF, f = 4,7 kHz f, R = 24K.

C = 1nF, f = 4,4 kHz # f, R = 256k.

C = 1. nF, f = 4,1 kHz f, R = 183k

C = 1.nF, f = 3.8kHz Hf, R = 19.7k.

Quando C = 1.5nF, f = 3.5kH, R = 214kC = 1.5nF

Quando f = 35kHz, R = 21,4 k

Quando C = 15nF,= 32kHz, R = 235k (eu usei C = 15nF, R = 22k, use a fórmula f = 3333Hz, use soft

Peça f = 3410Hz)

C = 2.2nF, f = 3kHz Hf, R = 17k

C = 2.2nF, f = 2.8kHz Hf, R = 183k

C = 2,2nF, f = 2,5 kHz f, R = 20,5 k.

C = 2,2nF, f = 2,2 KHz Hf, R = 233k

C = 2,7nF, f = 2,2 kHz Bf, R = 19k.

C = 2,7nF, f = 2KHz Hf, R = 20,8 k.

C = 3,3nF, f = 1,8 kHz Hf, R = 19k.

C = 3,3nF, f = 1,5 kHz f, R = 22,7 k

Quando C = 47nF = 1.3kH, R = 184k

C = 4,7

A 1kHz, R = 24k

C = 6,8nF, f = 1kHz f, R = 16,6 k.

Quando C = 68nF, f = 900Hz, R = 18,4 k

C = 6,8nF, f = 800Hz f, R = 20,7 k

C = 6,8nF, f = 700kHz Hf, R = 23,6 K.

Quando C = 10nF, f = 700Hz, R = 16,1 k

C = 10nF, f = 600Hz Hf, R = 18,8 k.

Quando C = 10nF, f = 500Hz, R = 225k (os dados precisos devem ser 22k)

O bom efeito está relacionado à precisão relativa dos dados de resistência e capacitância, especialmente a resistência precisa ser relativamente consistente em tamanho. Escolha a maior e menor capacitância no local de conexão paralela, para que o erro seja menor.

Nota: necessidade de soldar por si mesmo

Pacote inclui

Preamp * 1

1. Ne5532 Preamp Board ne 5532 op Amp

2. Freqüência Cruzamento Agudos Graves Midrange Kit Diy

3. Ne5532 Preamp Board ne 5532 op Amp

4. Freqüência Cruzamento Agudos Graves Midrange Kit Diy

5. Ne5532 Preamp Board ne 5532 op Amp
