Pré-amplificador Discreto Mofi-nmira Pcb Nac 152

Opção de Compra e tempo de entrega

Bem-vindo à loja mofi-acoustics. A fim de proporcionar uma melhor experiência de compra, deixe-me esclarecer essas informações para evitar discrepâncias desnecessárias: 1. todos os produtos da loja não estão incluídos: taxas alfandegárias, desembaraço aduaneiro e impostos. Sem requisitos especiais, vamos declará-los de acordo com o preço do produto. 2. esperamos que você possa entender as políticas de tributação relevantes de sua alfândega local. Não aceitamos a sua recusa por mercadorias devido a questões de tributação alfandegária; (em alguns países, a plataforma tem a opção de pré-coleta de tarifas) 3. para não afetar o recebimento das mercadorias, após comprar os produtos, preste mais atenção às informações como e-mails, mensagens de plataforma, etc. se houver alguma informação sobre o endereço pouco claro ou as alterações da política de logística, nós o avisaremos o mais rápido possível, E esperamos que você responda.

Projeto de placa de circuito impresso

1 os pcbs vendidos na loja não contêm componentes e você deve prepará-los sozinho. 2 para concluir este projeto, é necessário conhecimento de alto nível de eletrônicos e ampla experiência em termos de solda e testes. 3 devido a restrições de fuso horário e comunicação do idioma, só podemos fornecer suporte técnico limitado e você precisa resolver os problemas sozinho. 4 não fornecemos informações além da página de introdução do produto.

Projeto de pcb pré-amplificador mofi-naim ion 152 totalmente discreto

-Resumo Pré-amplificador mofi-naim ion 152 totalmente discreto, é baseado no circuito central do pré-amplificador naim ion 152. -Destaques tecnológicos Em comparação com a reprodução geral do ion 152, melhoramos: Usando o filtro regulador buck de dois estágios, dois filtros de passagem baixa evita que o ruído de energia seja introduzido no amplificador. Fornece fonte de alimentação mais pura (perto da bateria). A fonte de alimentação de alta tensão usa mosfet como transistores de passagem, que têm uma sensação de características de som do tubo, mas rejeitando o ruído de retificação e regulação. O recurso de partida suave de tensão está incluído, o que leva cerca de 5 segundos para atingir a tensão projetada. Design tudo-em-um, aterramento de ponto único, resistência ao solo está próxima do valor de resistência de 0.02 ohm, design de baixo ruído. Design de placa-mãe, pcb é pequeno e flexível, mais adequado para todos os tipos de instalação de chassi. Amplificador totalmente discreto. Use transistor hfe alto.

Esquemático e ponto-chave de depuração

O pcb vem com parâmetros componentes para fácil instalação. Só consultamos o esquema da parte de amplificação do circuito. Se você precisar do parâmetro de circuito completo, leia o valor do componente com o pcb por conta própria; não fornecemos adicionalmente. Mantenha a tensão do ponto de teste próxima o suficiente para ele,-20% também é permitido.

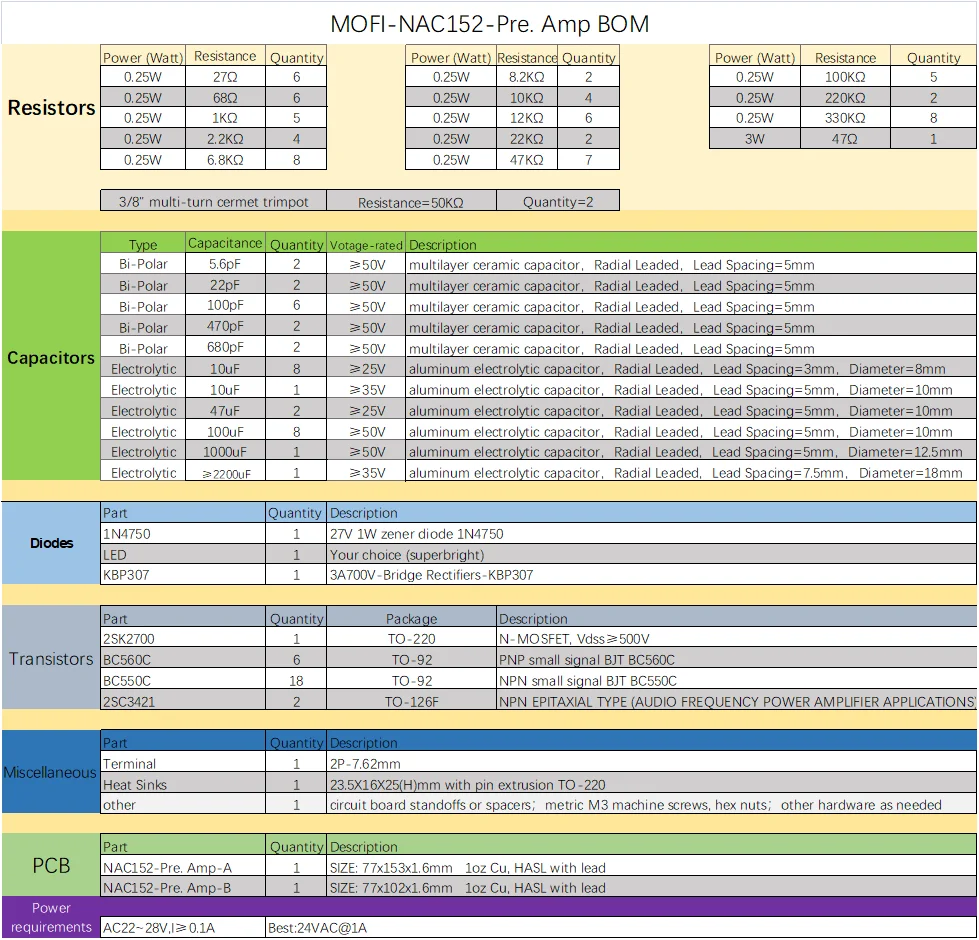

Lista de peças

1. Cheap Circuitos – Compatível com Equipamentos de Áudio & Vídeo Estilo : Equipamento Profissional de Áudio

Instruções

Como os orifícios pcb são revestidos, você só precisa soldar as peças da parte inferior da placa. Não perfure nem aumente os orifícios porque isso danificaria o revestimento de passagem. Limpe ambos os lados do pcb em branco com toalha de papel e álcool isopropila ou removedor de fluxo eletrônico e, em seguida, solda os componentes na placa, começando com as peças de perfil mais baixo. Certifique-se de que a parte correta entre em cada posição da placa de circuito. Meça cada resistor com seu multímetro para garantir que seja o valor adequado. Limpe o resíduo do fluxo de solda da placa com álcool isopropila (ou removedor de fluxo eletrônico) e uma escova. Nspect todas as conexões de solda com cuidado, usando uma lupa, para garantir que não haja pontes de solda ou juntas de solda a frio. Use um multímetro na escala ohms para verificar se há curtos-circuitos. No mínimo, você deve verificar se o v dc não está curto para o aterramento ou para o outro, e se a almofada de saída não está curta para o aterramento. Corrija quaisquer erros antes de prosseguir para a próxima fase.

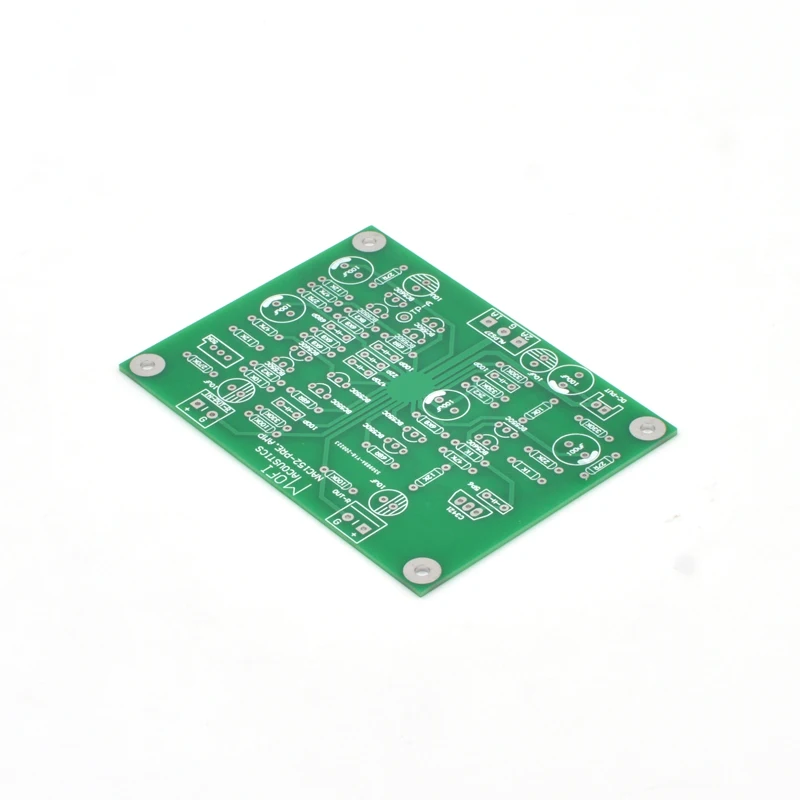

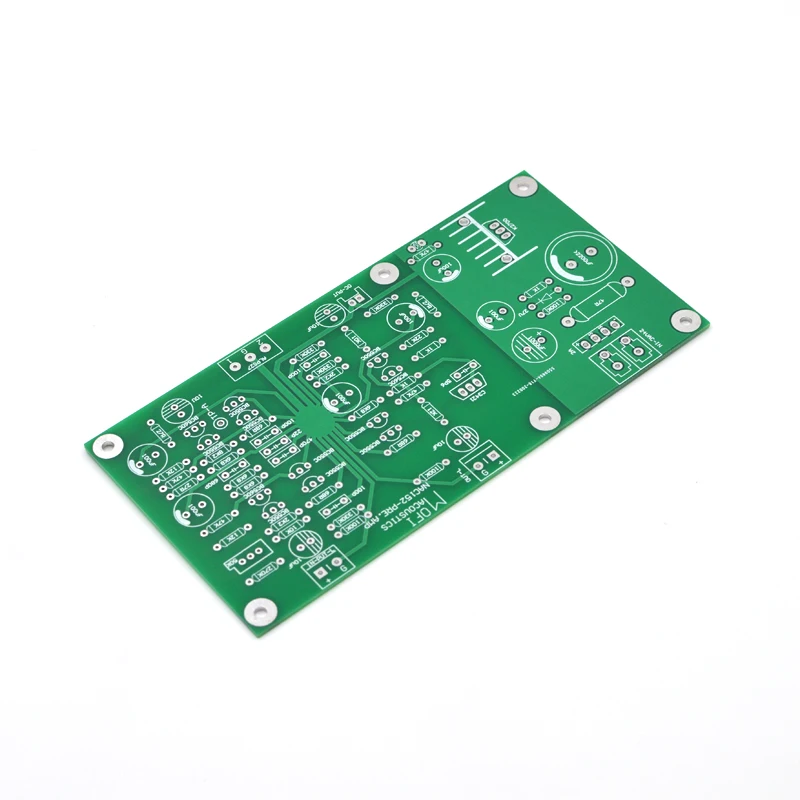

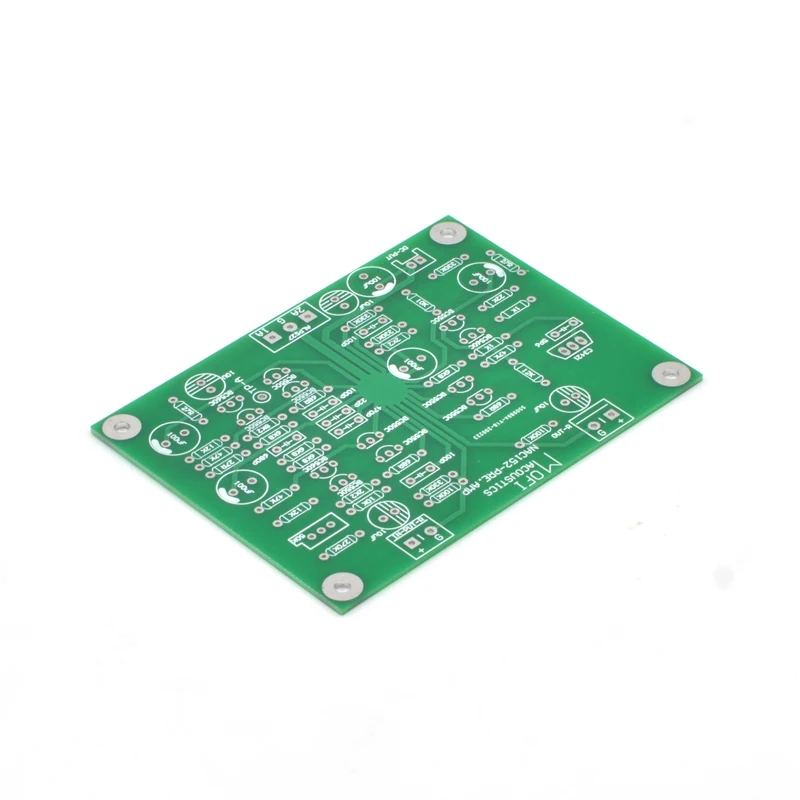

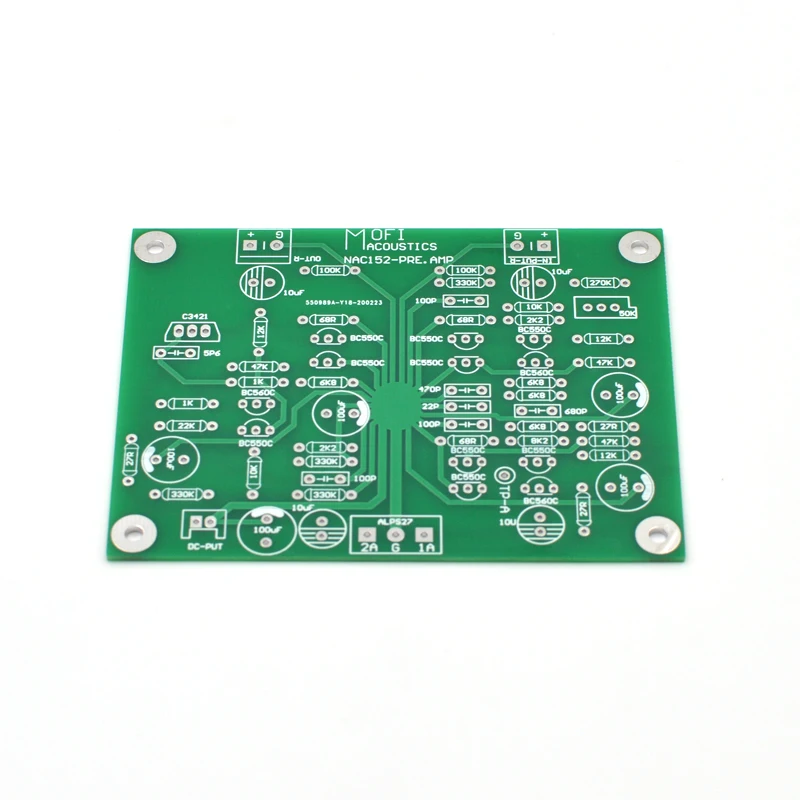

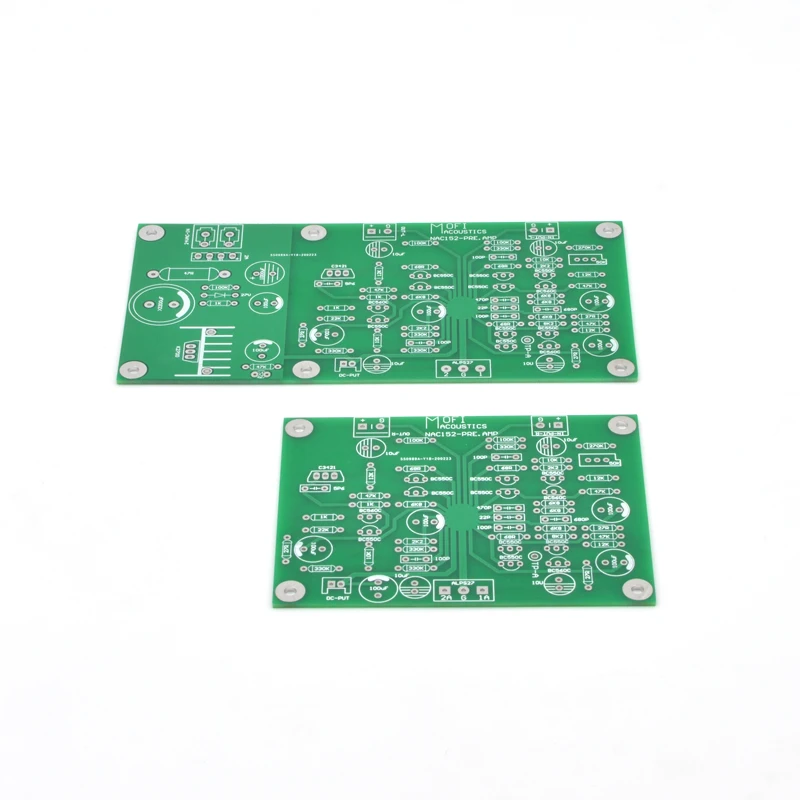

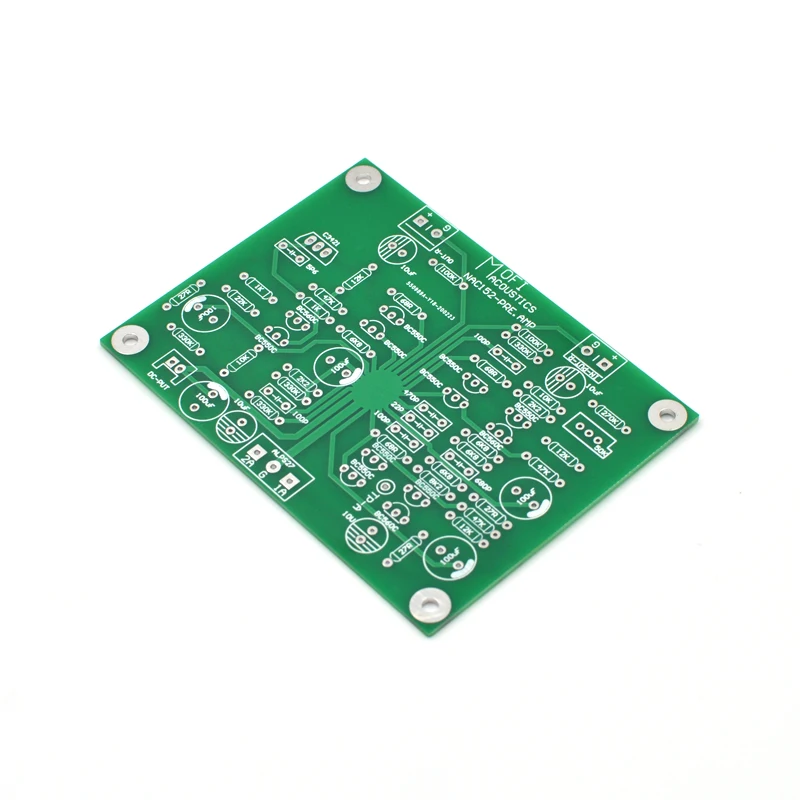

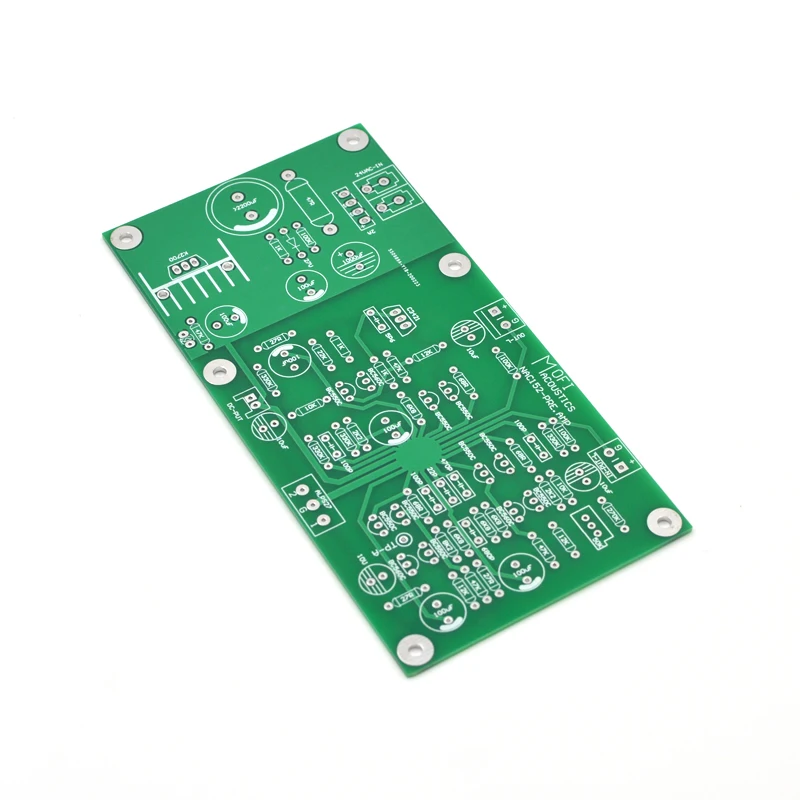

Fotos
