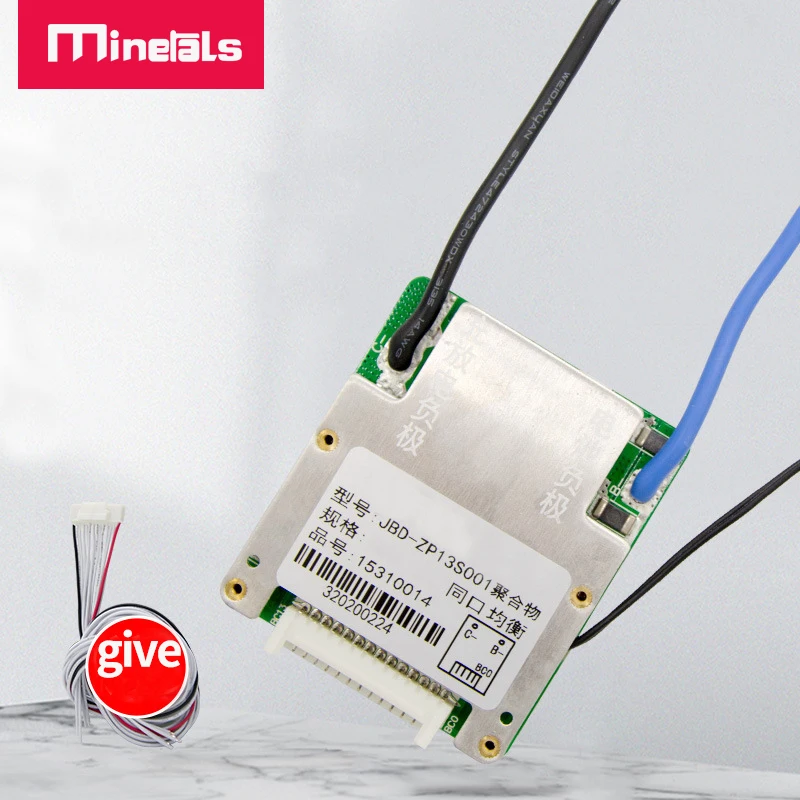

Porta Comum de 13s 48v Bms Pcm Li-ion 18650 com Placa de Proteção com Bateria Balanceada Eletrônica Proteção de Temperatura Ntc Bms

Opção de Compra e tempo de entrega

1. Cheap Acessórios para Baterias – Altura do Salto : Med 3 Cm-5 cm

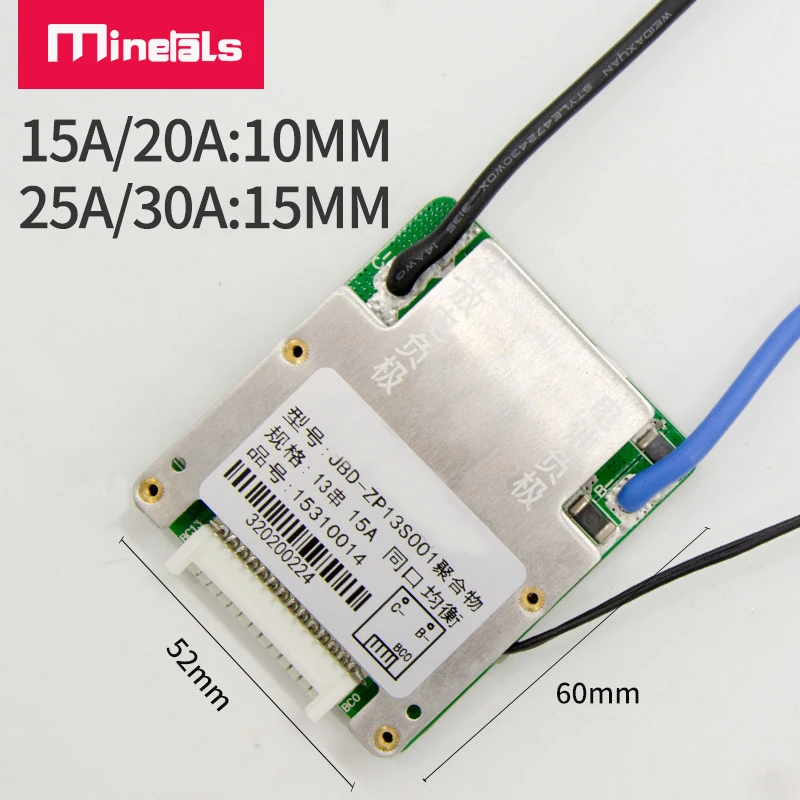

Este bms é projetado especificamente para e-bike e e-motocicleta e outros, que é aplicado a 13 cordas de bateria e usa esquema de porta comum; é adequado para células de lítio com diferentes propriedades químicas, como íon de lítio, polímero de lítio, fosfato de ferro de lítio, etc. este bms tem grande capacidade de carga, A corrente de descarga contínua pode ser de até 15a-30a.

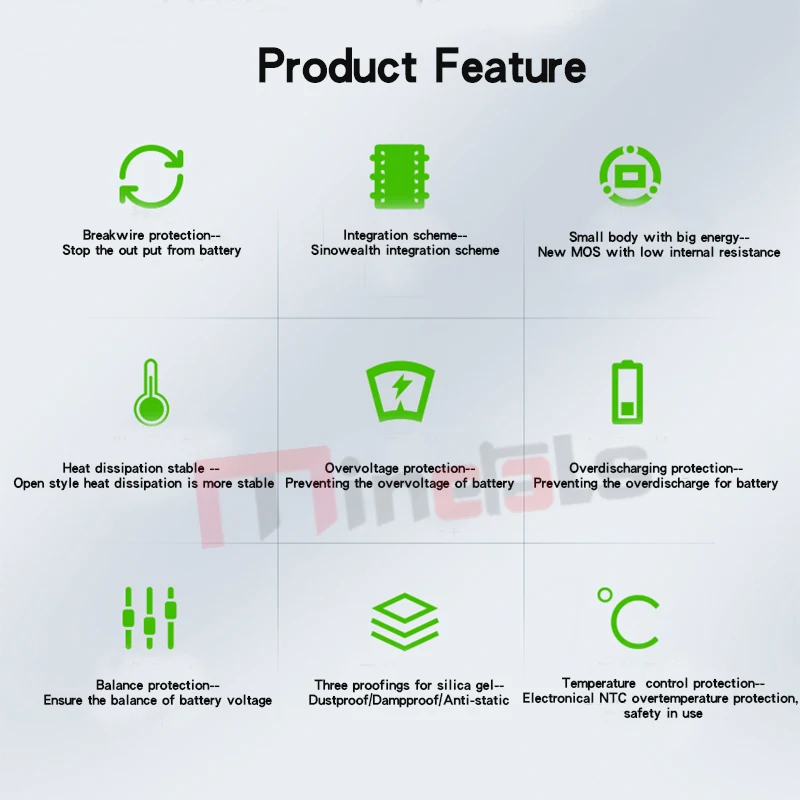

Esquema de proteção de bateria série l 13
Função de equilíbrio l
L várias funções de potection para carga e descarga

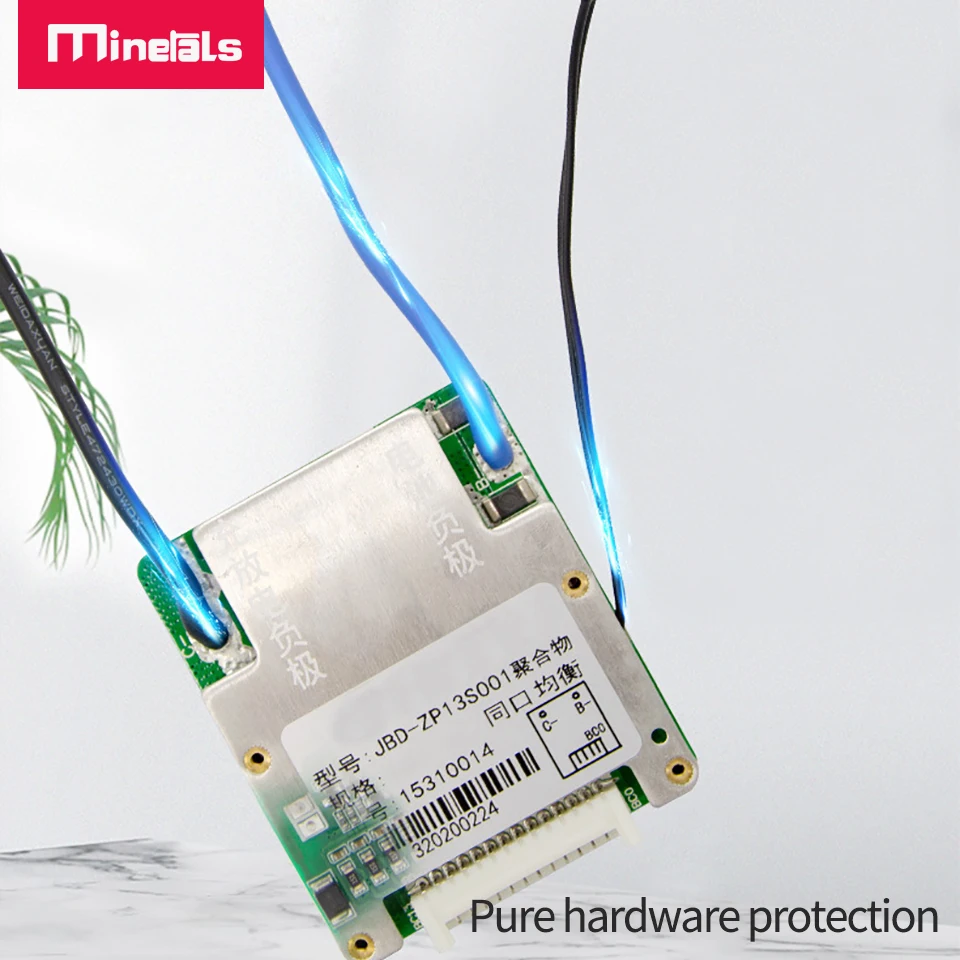

L tem a sobrecorrente de descarga e as funções de proteção contra curto-circuito do hardware
L proteção de temperatura
L baixo consumo de corrente estática

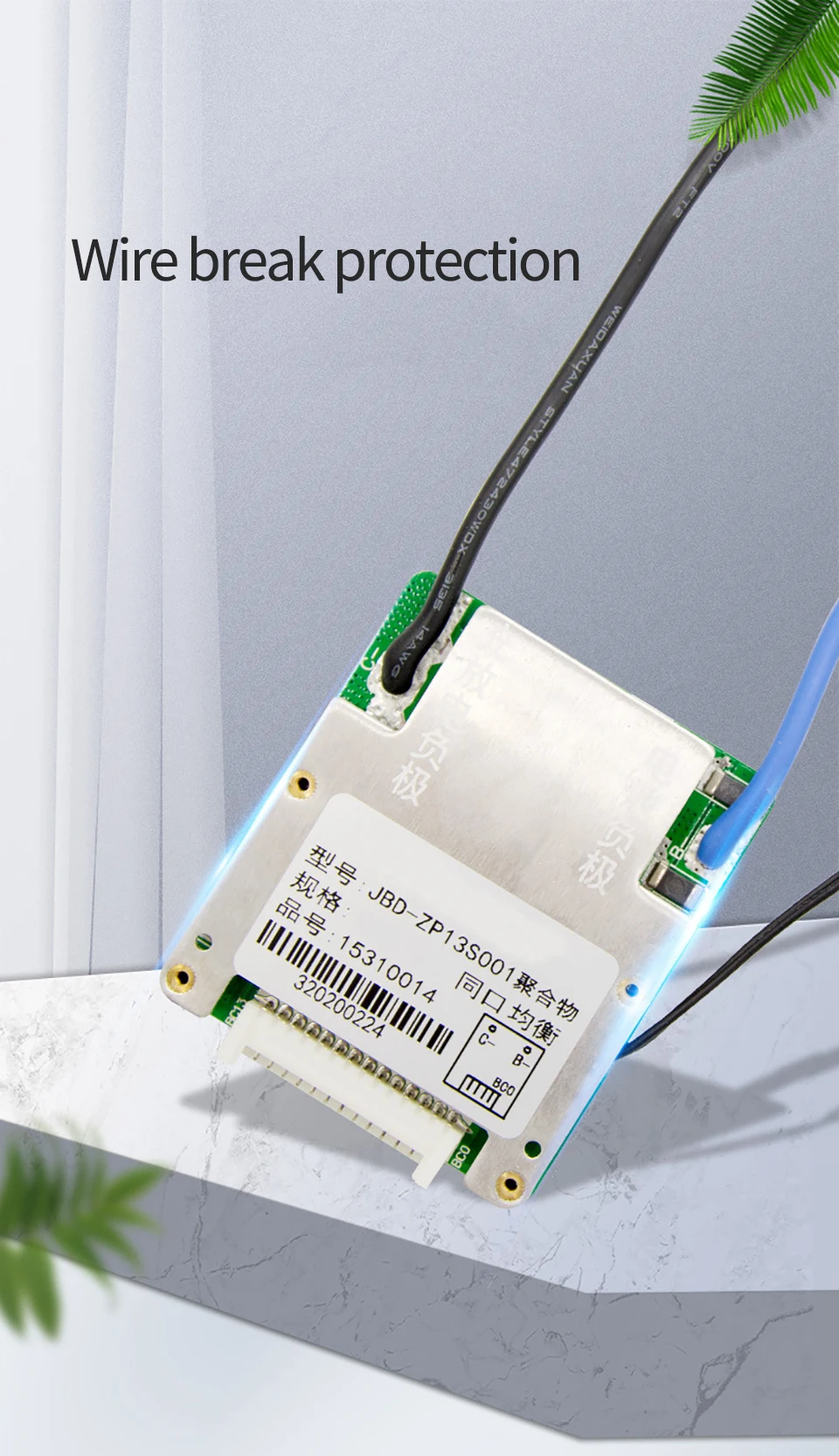

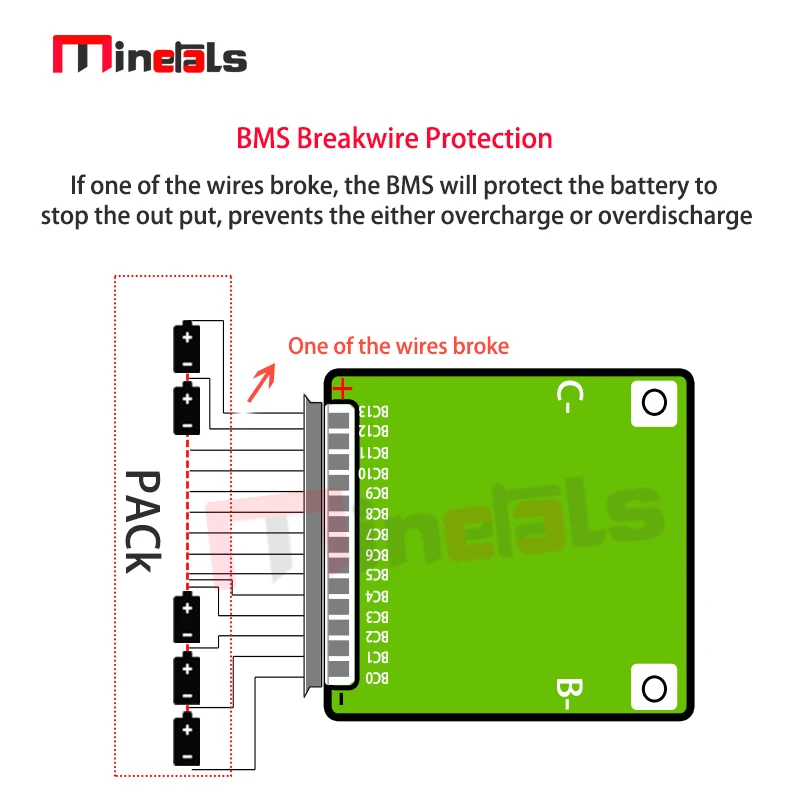

Esquema de integração de sinowealth l com proteção contra quebra de fio

2. Acessórios para Baterias – Elemento de Moda : Roma

3. Li-ion 18650 com Placa de Proteção com – tipo de Parte Traseira : Calcanhar Coberto

4. High Quality Eletrônicos – tipo de Gáspea Lateral : Aberto

Proteção de carregamento
Proteção contra sobrecarga de tensão de li-íon: 4.250v ± 0.05v
Tempo de atraso de proteção contra sobrecarga: 1000ms
Tensão de recuperação de proteção de sobrecarga: 4.130v ± 0.05v
Proteção de descarga
Proteção contra descarga excessiva de tensão de lítio: 2.800v ± 0.1v
Tempo de atraso de tensão de proteção contra descarga excessiva: 300ms
Proteção contra descarga excessiva tensão de recuperação li-íon 3.000v ± 0.1v
Proteção contra curto-circuito
Condição de disparo de proteção contra curto-circuito: curto-circuito de carga externa
Tempo de atraso de proteção contra curto-circuito: 300us
Condição de recuperação de proteção contra curto-circuito: desconecte a carga ou ativação de carregamento
Função balanceada (opcional)
Lítio de tensão ativada equilibrada: ≥ 4.18v
Corrente balanceada: 20-30ma
Auto-consumador
Modo de operação: <50 ua
Modo de suspensão <30 ua

5. Eletrônicos – tipo de Salto : Salto Quadrado

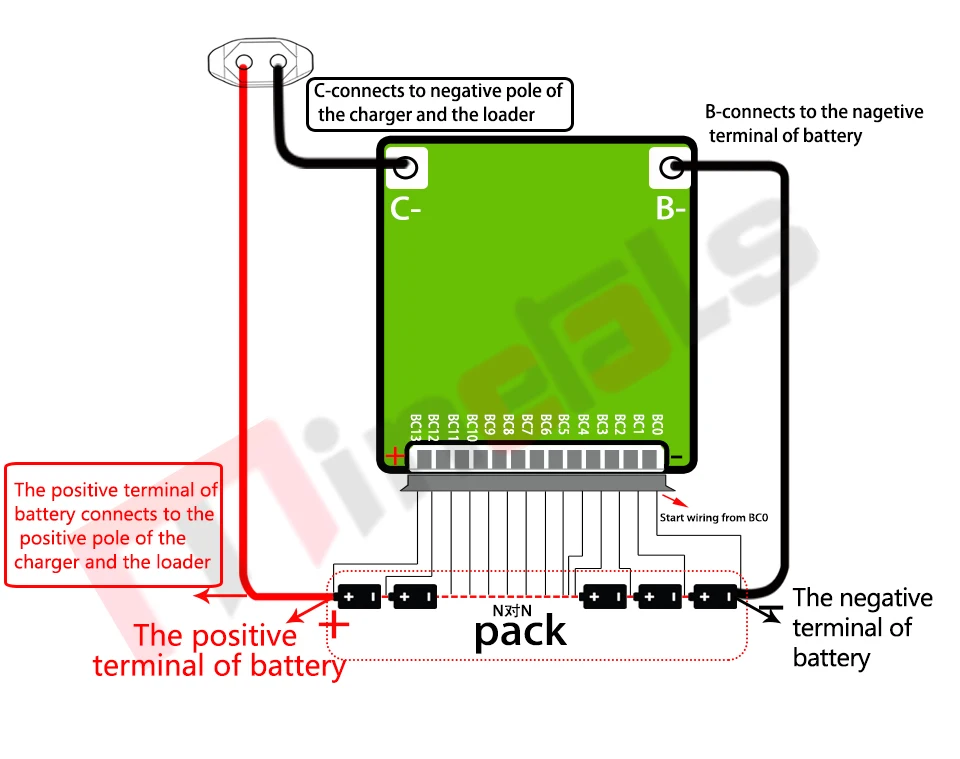

C-conecta-se aos postes negativos de carga e descarga
B-conecte a primeira corda de mastro negativo da bateria, ou seja, o pólo negativo total da bateria
Bc0 se conecta ao terminal negativo da bateria
Bc1 se conecta ao pólo positivo para a primeira corda de bateria
Bc2 se conecta ao poste positivo para a segunda corda de bateria
Bc3 se conecta ao pólo positivo para a terceira corda de bateria
N para n — o guia para as fiações do meio é oprimido. Por favor, conecte os fios em ordem

1. antes de instalar a placa de proteção, a bateria deve ser bem combinada (cada diferença de tensão da bateria não é superior a 0.05 v, cada diferença de resistência interna não pode ser superior a 5 m. e a diferença de capacidade é inferior a 30 mah), se for uma bateria de polímero, A tensão deve estar entre 3 a 4 v, se for a bateria de fosfato de ferro de lítio, a tensão deve estar entre 2.6 e 3.5 v, se estiver na alta tensão, a placa de proteção pode proteger, o que fará com que a placa de proteção não funcione normalmente, se a capacidade da bateria estiver cheia, Por favor, abaixe a tensão para o intervalo de requisitos e, em seguida, conecte a placa de proteção, a bateria deve ser conectada em paralelo e depois em série. Quanto mais consistente a bateria estiver, mais longe ela pode funcionar e o melhor desempenho da placa protetora é alcançado.

2. sequência de fiação: conecte o fio b ao eletrodo negativo total da bateria (o fio b deve ser soldado com fio curto e espesso) e, em seguida, conecte o fio plano flexível, que deve ser retirado da placa antes de conectar, a partir da fiação bc0, O primeiro fio plano flexível bc0 se conecta ao eletrodo negativo total da bateria, o segundo fio plano flexível se conecta ao ânodo da bateria da primeira série, o terceiro fio é conectado ao ânodo da bateria da segunda série e o quarto fio é conectado ao ânodo da terceira série …. E assim por diante, depois que a fiação é conectada, comece a medir a tensão entre dois fios adjacentes, a tensão da bateria de polímero deve ser inferior a 4v, e se a tensão da bateria de lítio de ferro deve ser inferior a 3.5v, verifique novamente a sequência de fiação e, em seguida, conecte o fio plano flexível, Em seguida, coloque o cátodo do carregador e o cátodo de carga eletrônica em c-. Não importa quantas placas de proteção você compra, nós os encaixaremos antes de enviar. Não altere o número de placas causalmente, o fio de cátodo b e o fio de cátodo c devem ser soldados com fio grosso.

3. finalmente, mediu a tensão total da bateria, para verificar se é igual à tensão de saída da placa de proteção. Se a tensão de saída for igual à tensão total da bateria, a placa de proteção funcionará normalmente. Deve verificar novamente a fiação antes de usar. (se a tensão total da bateria não for igual à tensão de saída, reveja as etapas acima para ver se há algum erro de operação.

4. deve usar carregadores de bateria de lítio para carregamento de bateria de lítio, não use carregador de bateria de chumbo-ácido, porque as baterias de chumbo-ácido provavelmente terão alta tensão, o que irá dividir mos da placa de proteção, a tensão de carregamento deve ser estável, porque os instáveis têm alta tensão de entrada, que irão quebrar mos, É fácil causar falha na proteção contra sobrecarga. Tensão do carregador de bateria de polímero: quantidade da série da bateria * 4.2v; tensão do carregador de bateria de ferrolithium: quantidade da série da bateria * 3.60v.

Ao montar a fiação, solda o cabo e a célula corretamente, conecte o b-do pcm com o pólo negativo total da célula, e, em seguida, insira o cabo na base da agulha no pcm. (Nota: diferentes modos de conexão para cordas diferentes e diferentes modos de conexão para a mesma porta)

6. Bateria Balanceada Eletrônica Proteção de Temperatura Ntc Bms – Material do Forro : Ligeiramente Macio

7. Porta Comum de 13s 48v Bms Pcm – Function : Breathable Balanced Lightpeso

Perguntas frequentes

1. quando em uso, os parâmetros de design e as condições de trabalho devem ser seguidos, e os parâmetros nesta especificação não devem ser violados, caso contrário, é fácil danificar a placa de proteção, e então danifique a bateria.
2. quando em uso, deve haver medidas sem estática correspondentes para testes, instalação e contato com a placa de proteção.
3. a porta de carregamento pode suportar a tensão dc especificada. Se o carregador for maior do que esta tensão, ele não pode garantir que a placa de proteção não seja danificada. Por favor, use o carregador de acordo com esta especificação. É melhor escolher o carregador com a função de fechar a corrente de trickle no final da corrente de carregamento, de modo a obter segurança dupla. Carregadores sem corrente de trickle fechada são projetados para baterias de chumbo-ácido e não funcionam com lítio.
4. quando em uso, preste atenção ao chumbo elétrico, ferro de solda elétrica e respingos de solda. Não permita que toque nos componentes e peças na placa de circuito; caso contrário, a placa de proteção pode ser danificada.
5. a corrente máxima de descarga é a corrente máxima que dura alguns segundos. Durante o teste, não pode durar muito tempo para evitar o superaquecimento de danos de energia mos.

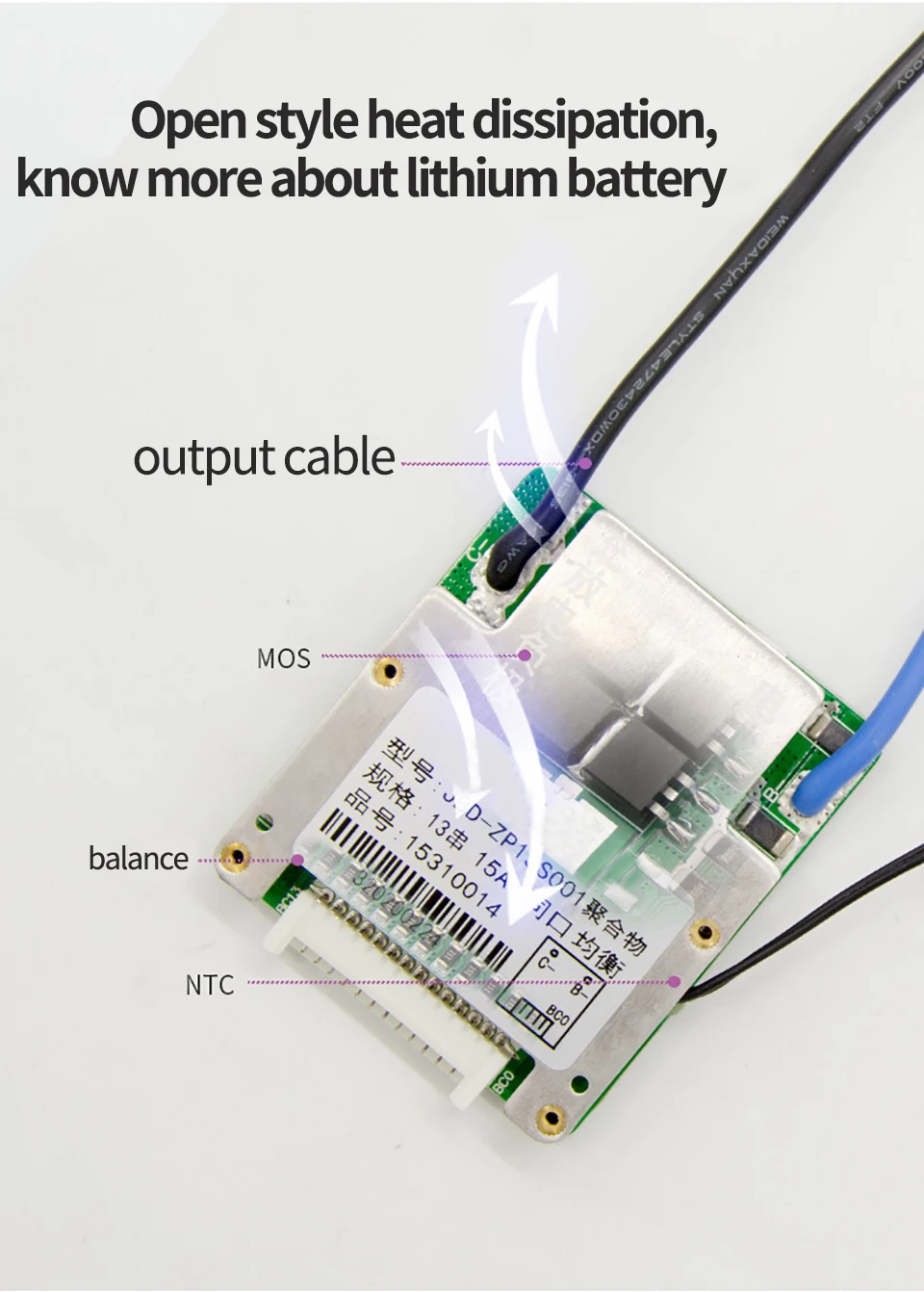

6. ao montar a placa de proteção e a bateria, não coloque a placa de alumínio de dissipação de calor perto da superfície da célula. Caso contrário, o calor será transferido para a célula, afetando a segurança da bateria.
7. se ocorrer condições anormais durante o uso, por favor, pare de usá-lo imediatamente, devolva-o à fábrica original ou peça a pessoal de manutenção profissional para manutenção.
8. se for uma placa de proteção dividida, é proibido usar p-como uma porta de carregamento. Como p-é usado como uma porta de carregamento, a bateria não tem proteção contra sobrecarga. É proibido o uso c-como uma porta de descarga no momento da divisão
9. é proibido usar duas ou mais placas de proteção em série e em paralelo.
10. o painel de proteção já fez muitos testes de confiabilidade, a confiabilidade é muito maior do que o painel de proteção geral do mercado, e o processo da célula deve ser garantido ao mesmo tempo, de forma a reduzir a ocorrência de combustão o máximo possível.

11. Esta placa de proteção não está equipada com a função de carregamento de bateria de 0v. Uma vez que a bateria mostra 0v, o desempenho da bateria será seriamente degradado e pode até ser danificado.
12. Para não danificar a bateria, o usuário precisa carregar regularmente para reabastecer a quantidade elétrica quando não estiver em uso por muito tempo (a capacidade da bateria é superior a 2ah, o armazenamento é de mais de 3 meses). E quando em uso, ele deve ser carregado dentro de 12 horas após ser descarregado, de forma a evitar que a bateria descarregue para 0v devido ao seu consumo de energia. Os clientes devem ter uma identificação clara para manutenção periódica da bateria na caixa da bateria.
13. Esta placa de proteção não possui função de proteção anti-carga. Se o mastro do carregador for invertido, a placa de proteção pode ser danificada.
