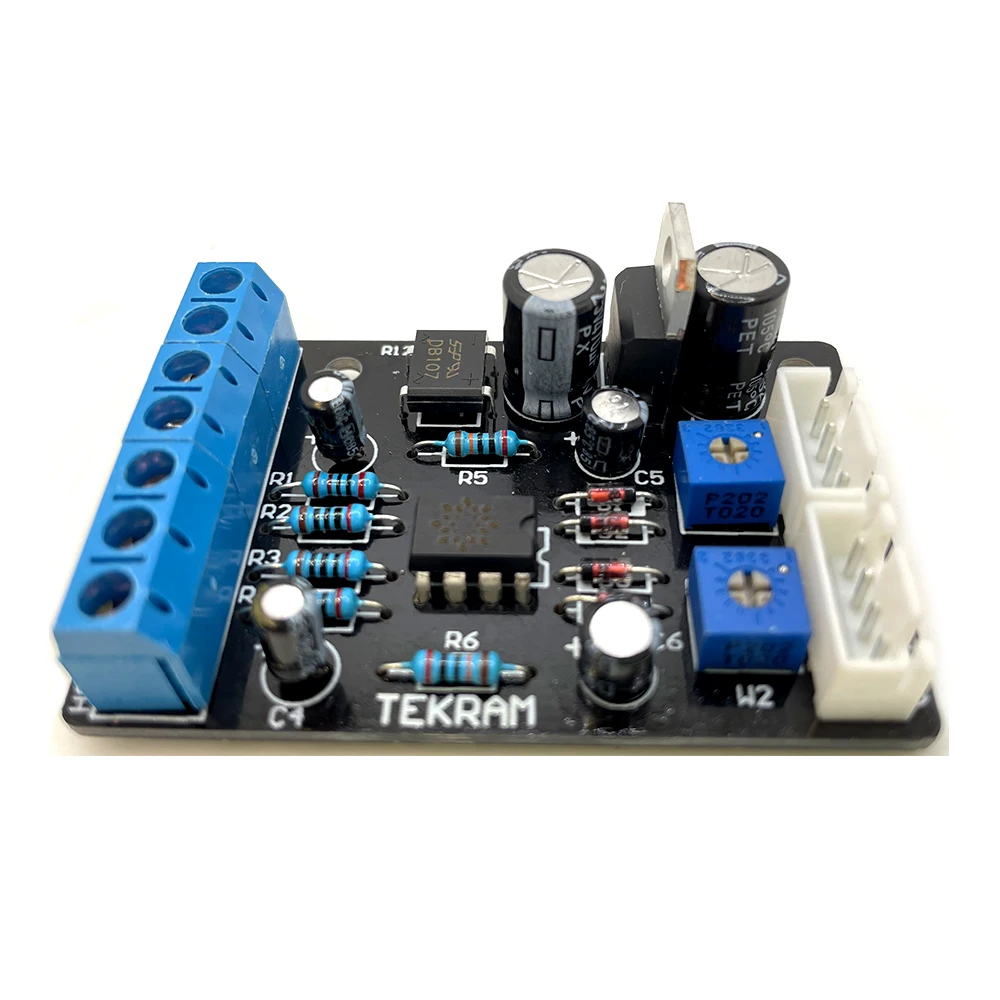

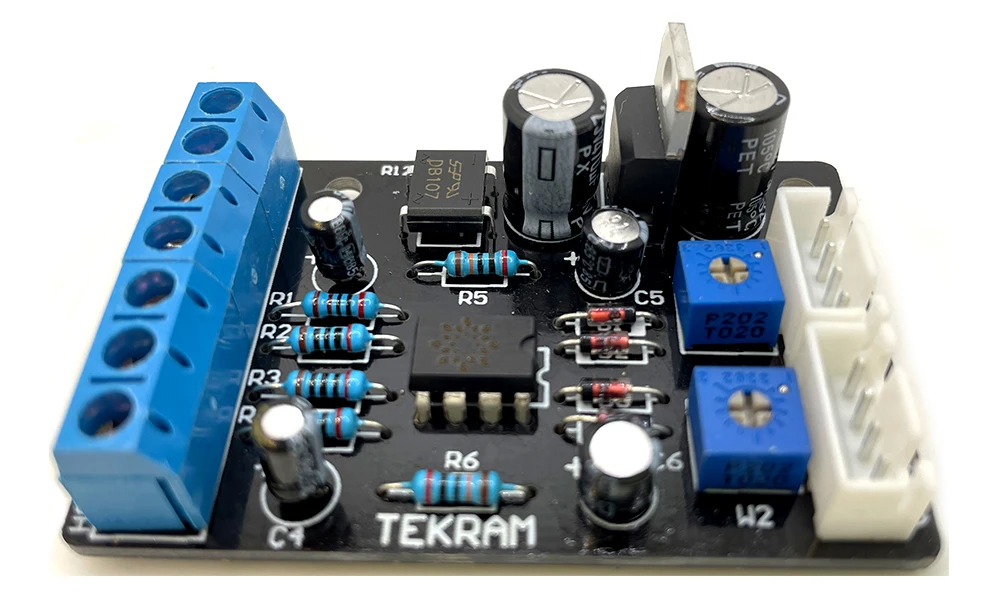

Placa Driver para vu Metro Substitui Ta7318p Amplificador de Potência Front Stage Tubo Amplificador db Nível do Medidor Driver ic 110 Pcs

Características:

?A nova placa do motorista do medidor de nível VU é um substituto perfeito para o descontinuado TA-7318P driver IC. Tem um efeito melhor de conduzir a cabeça do medidor, a agulha oscila rapidamente, e a resposta é sensível. Aumenta mais o sinal de saída com base no circuito 7318, que pode conduzir o medidor conduzido circuito 7318 precedente, o circuito novo do regulador de tensão da vasta gama é adicionado, o desempenho de trabalho é mais estável, o layout original do original adota o estilo de design clássico original, aparência bonita, compacto e prático! E com o circuito de expansão aumente a função indicadora do pico PEAK!

Instruções de uso

?1. Entrada do sinal: A placa excitador fornece dois métodos de entrada do sinal, você pode escolher qualquer um de acordo com sua situação! (Dica: Se o sinal for tomado na extremidade traseira do potenciômetro de volume ou na saída do amplificador de potência, o balanço do ponteiro será controlado pelo potenciômetro de volume, isto é, o volume do ponteiro é grande quando o volume é grande, E a amplitude do ponteiro é pequena quando o volume é pequeno.)

? BAIXO, terra, baixo: Este é o terminal de entrada de sinal de baixo nível da placa do motorista, que é usado para conectar os sinais de áudio de CD players, placas de som do computador, pré-estágio e outros dispositivos de fonte de áudio. Quando a fiação, BAIXO, GND, BAIXO correspondem a: esquerda, terra e canais direitos são suficientes.

(Ajuste os dois potenciômetros na placa do motorista para controlar o tamanho do balanço da agulha. Se o sinal estiver totalmente aberto, o balanço do ponteiro não atingir seu valor esperado, ou se o volume ficar baixo, você pode alterar o R2, o resistor R3 é removido. R2 e R3 são usados para atenuar o solo quando a placa de acionamento está conectada a um sinal de entrada de alto nível. Ele só é usado quando a entrada de alto nível é usada, porque não há como determinar qual entrada de sinal você usa. Método, então a resistência é soldada durante a produção, é mais fácil remover a resistência do que a soldagem, afinal, nem todos têm equipamentos de soldagem, ha ha, é claro, este é um caso muito especial, geralmente não precisa ser removido!)

? ALTO, GND, ALTO: Este é o terminal de entrada de sinal de alto nível da placa do motorista. É usado para conectar o sinal de potência amplificado pelo amplificador de potência. O circuito de atenuação construído na placa de motorista atenuará o nível de alta intensidade da saída do amplificador de potência e o enviará para dentro do driver IC, o circuito de atenuação contém os resistores R2 e R3 mencionados. Ao conectar os terminais de saída do amplificador, os dois terminais ALTO da placa de motorista são conectados respectivamente aos dois terminais vermelhos do amplificador e aos dois terminais pretos do amplificador., Selecione qualquer um deles para conectar-se ao terminal GND da placa de motorista.

?2. Conduza a saída:

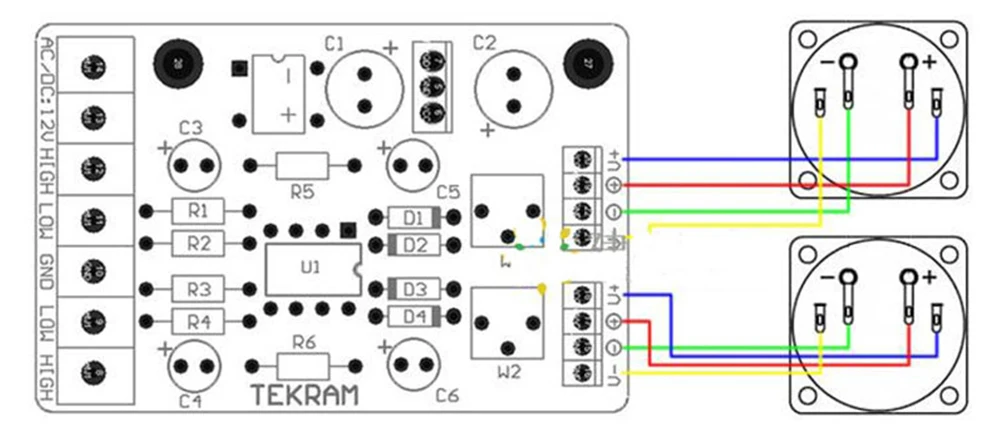

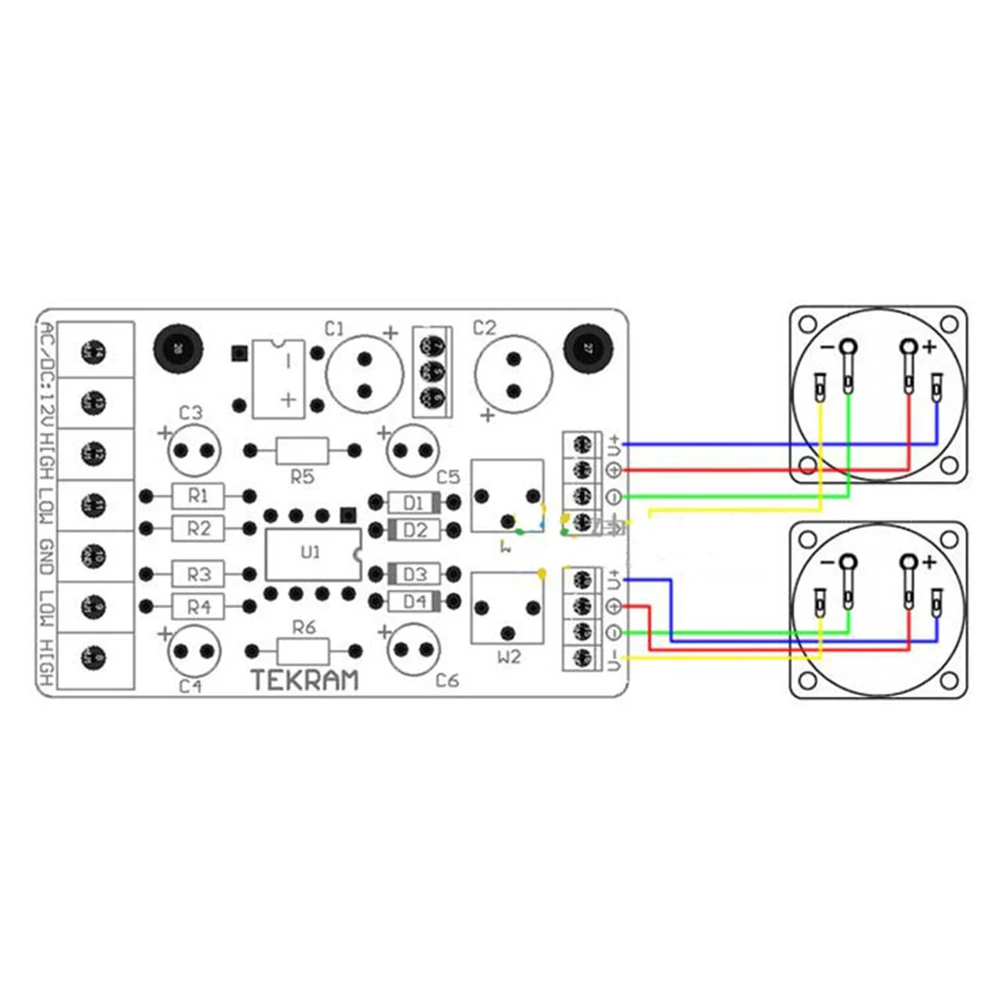

V +, V-, terminal: esta é a placa do motorista é o luminoso do medidor, e fornece dois grupos de 12V terminais da saída da fonte de alimentação do luminoso. Por favor, preste atenção para combinar a tensão e as direções positivas e negativas da fonte de luz do medidor ao conectar.

+ ? – ? Terminal: Este é o terminal de saída da cabeça do medidor de acionamento da placa do motorista, que são conectados respectivamente aos terminais “+” e “-” dos dois medidores de nível. Preste atenção às direções positivas e negativas ao se conectar.

?Parâmetros da fonte 3. Power:

Tensão operacional: Tensão operacional de ampla faixa AC / DC 12-15V AC / DC (Recomenda-se usar um transformador de energia independente ou enrolamento independente para sua fonte de alimentação!)

Potência nominal: 3W

?4. Tamanho do PWB: 60*39mm

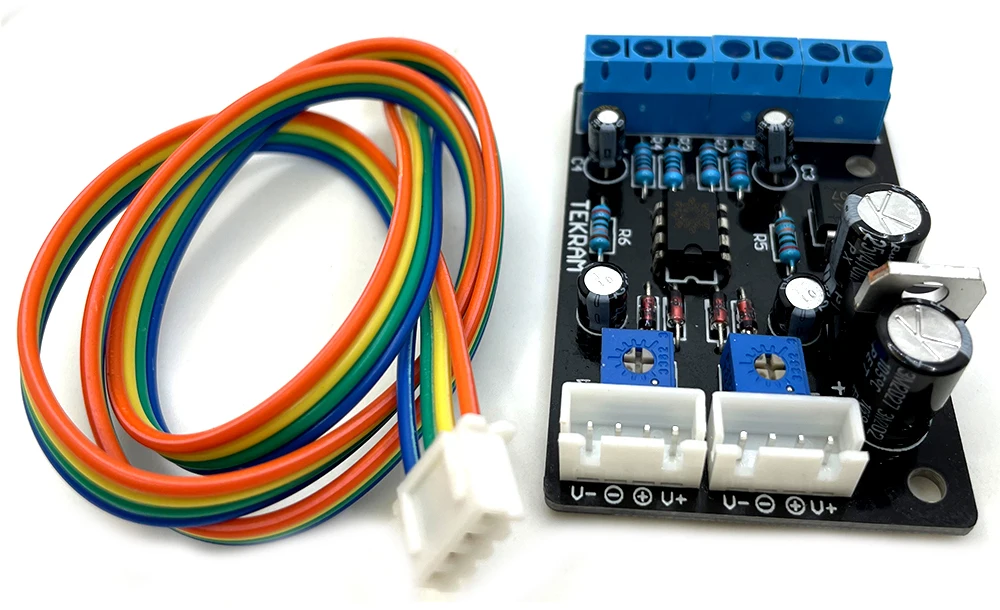

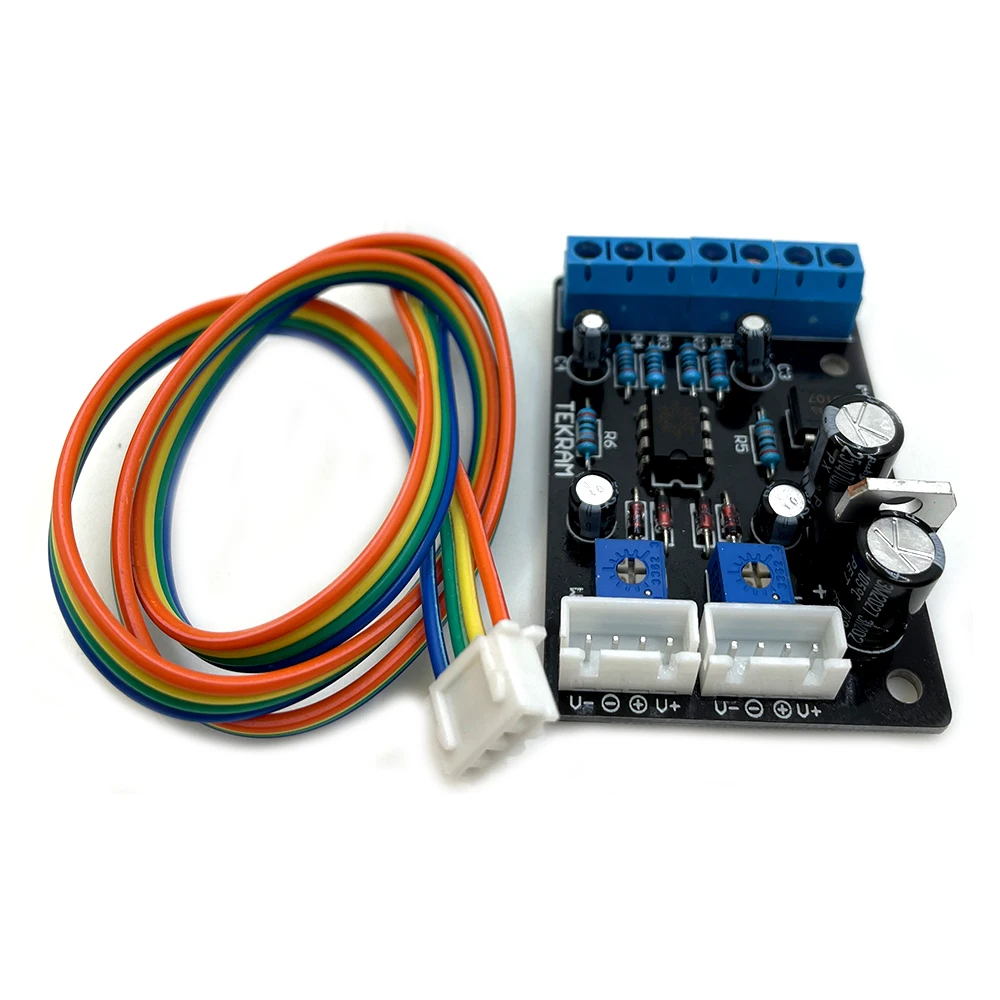

?5. Acessórios aleatórios: a linha de conexão principal do medidor é meio metro, dividido em dois e usado.

1. Eletrônicos – Nodelo Ref. : Window Cleaner

2. db Nível do Medidor Driver ic 1-10pcs – Origem : cn Origem

3. Placa Driver para vu Metro Substitui Ta7318p – Feature4 : Household Cleaning Tool

Lista de embalagem

1pcs-10pcs Driver Board para medidores VU
