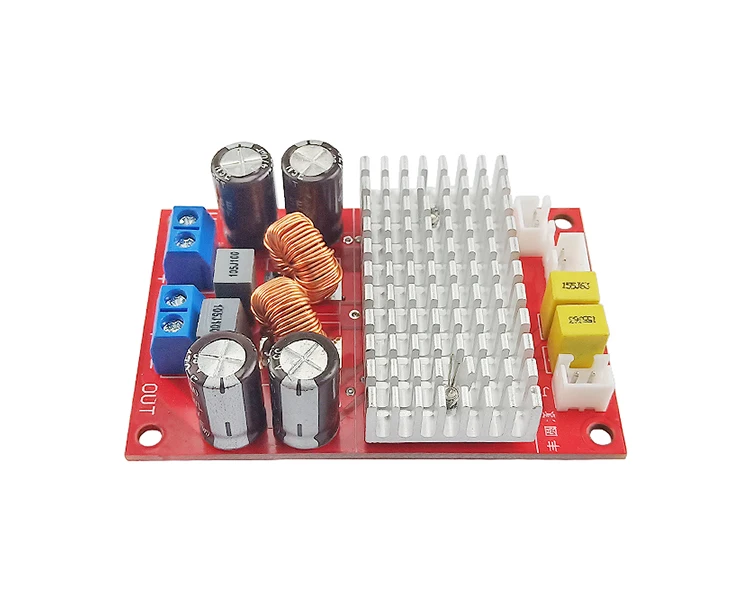

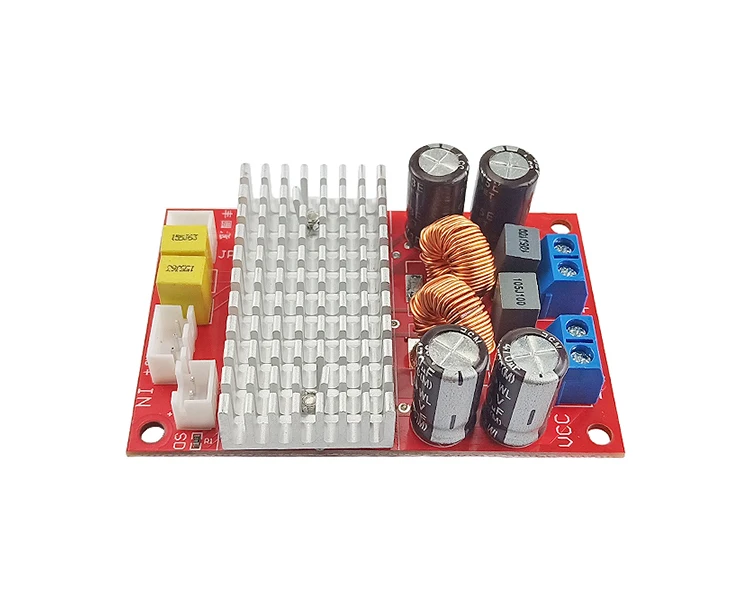

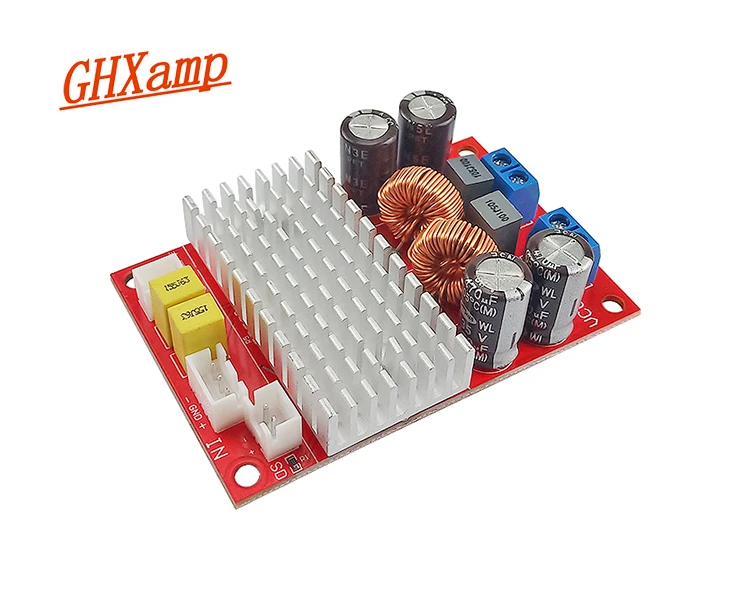

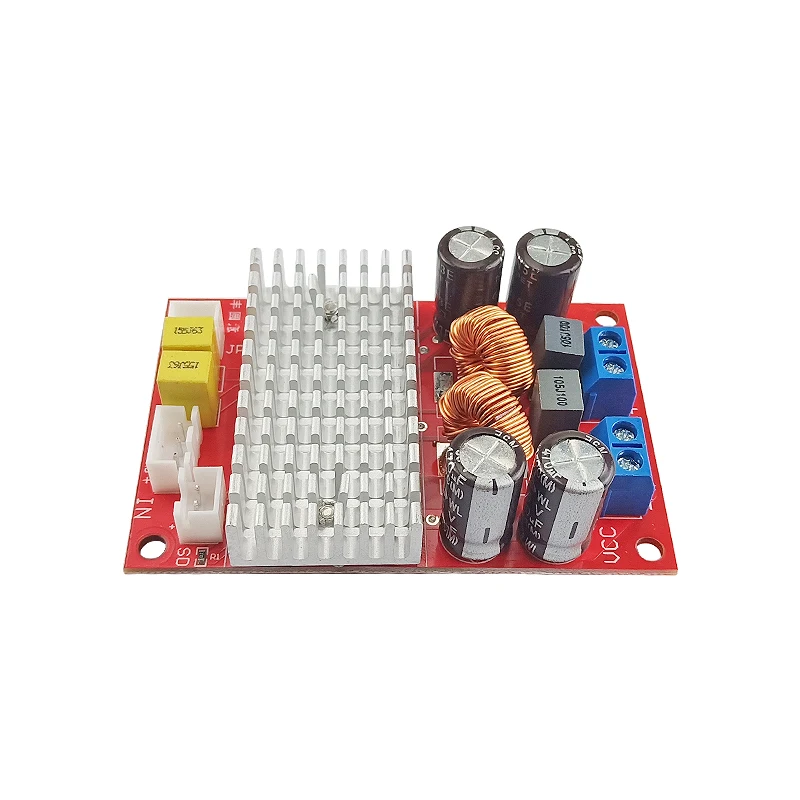

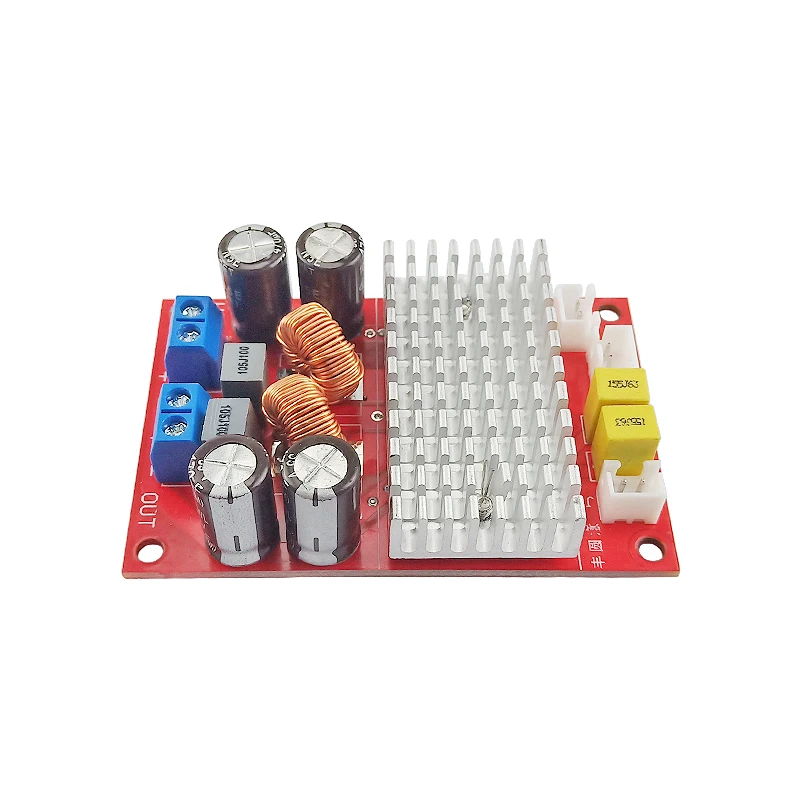

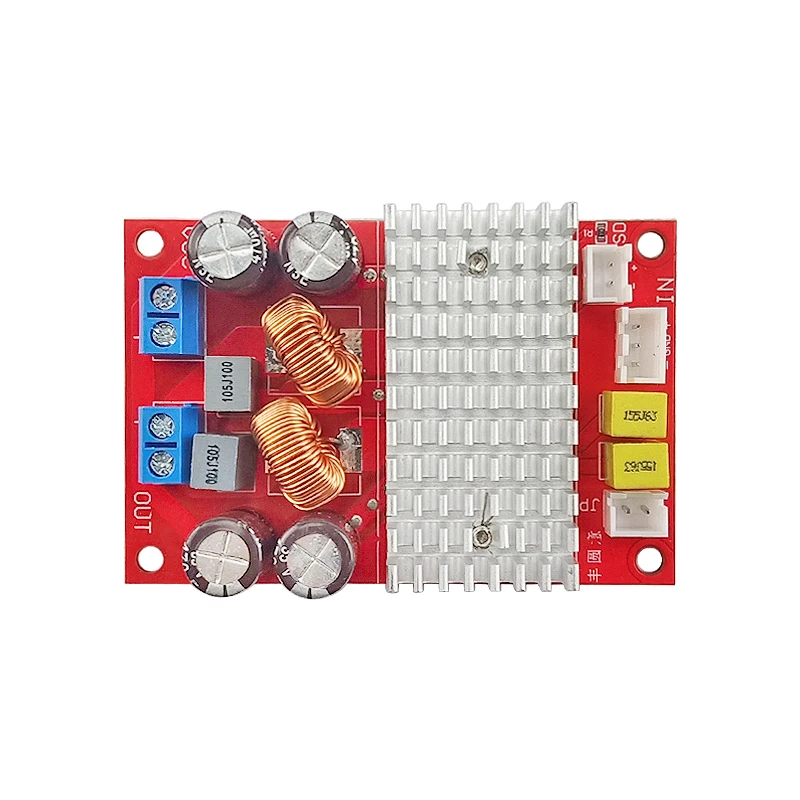

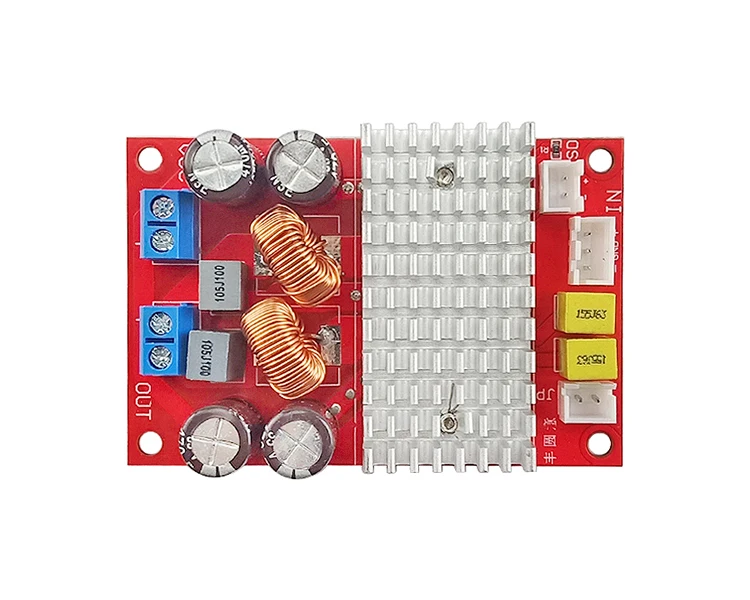

Placa de Amplificador Potência Digital Alta Potência Mono 130w Btl Única Fonte Alimentação Atualizar Vermelho Anel Indutor Versão Cs8683

Usando o novo chip de amplificador de potência digital de alta potência CS8683 Zhipuxin original, design de tamanho pequeno, saída BTL, 130w de alta potência, entrada de extremidade única, pode igualmente ser entrada equilibrada (diferencial), com um dissipador de calor para trabalhar estavelmente. Atualize o indutor especial do anel vermelho para o amplificador de potência digital e melhore a qualidade do som.

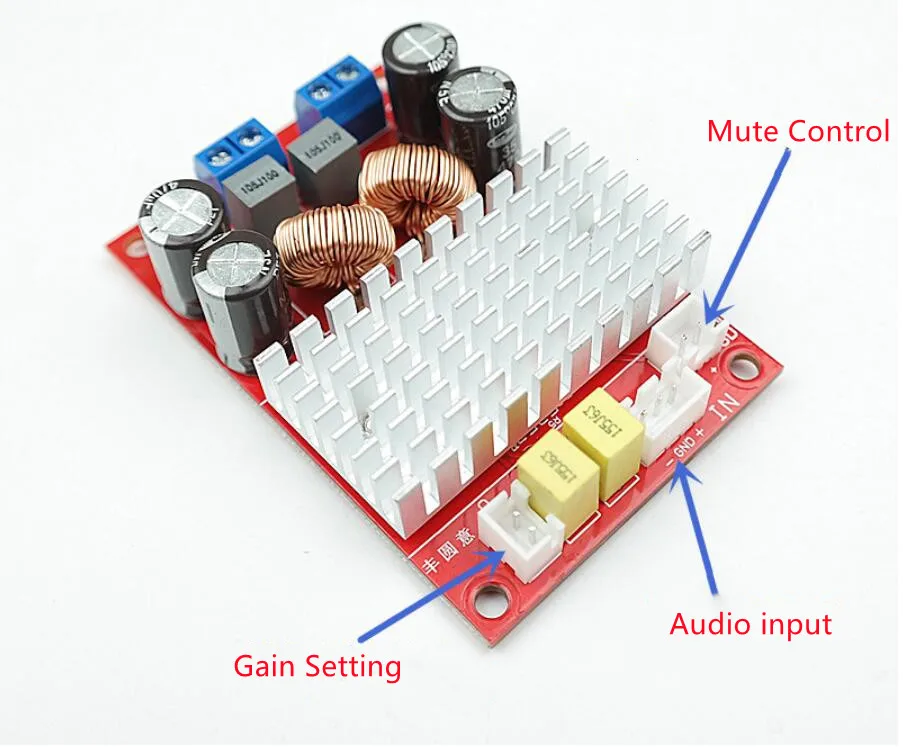

Descrição do controle standby:

SD é o terminal de controle à espera, mudo de baixo nível, trabalho de alto nível (a tensão de controle pode ser de 3v-35v), o padrão é o estado de trabalho quando entregue, quando o controle de espera é necessário, o resistor R1 na placa precisa ser removido, e o controle externo fará.

Descrição do terminal do ajuste do ganho: O ganho do estado flutuante padrão é 40 vezes. Se um ganho maior for necessário, apenas um curto-circuito nas interfaces de dois pinos do terminal de ajuste de ganho e o ganho após curto-circuito é 54 vezes.

O modo de entrada do sinal pode ser selecionado dos seguintes dois de acordo com suas necessidades:

1: Entrada do equilíbrio do sinal (diferencial): Signal +, sinal-,

2: Entrada desequilibrada (extremidade única): o terminal é curto-circuito com GND (terra), e o sinal é entrado do terminal +.

Nota: Quando a entrada é desequilibrada, certifique-se de curto-circuito o &-& com GND, caso contrário, o som será anormal, e o chip pode ser queimado em casos graves.

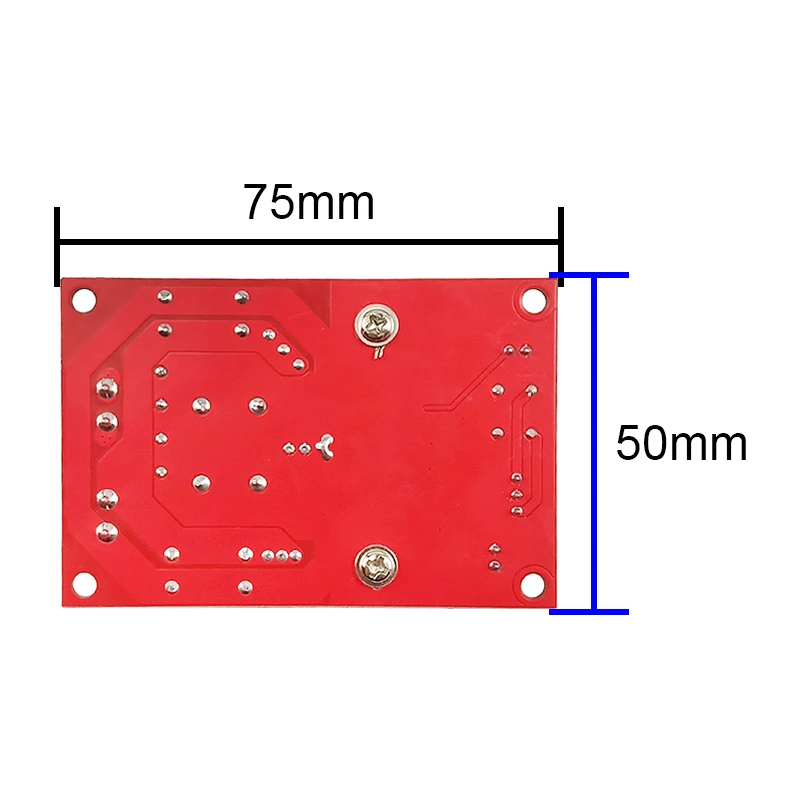

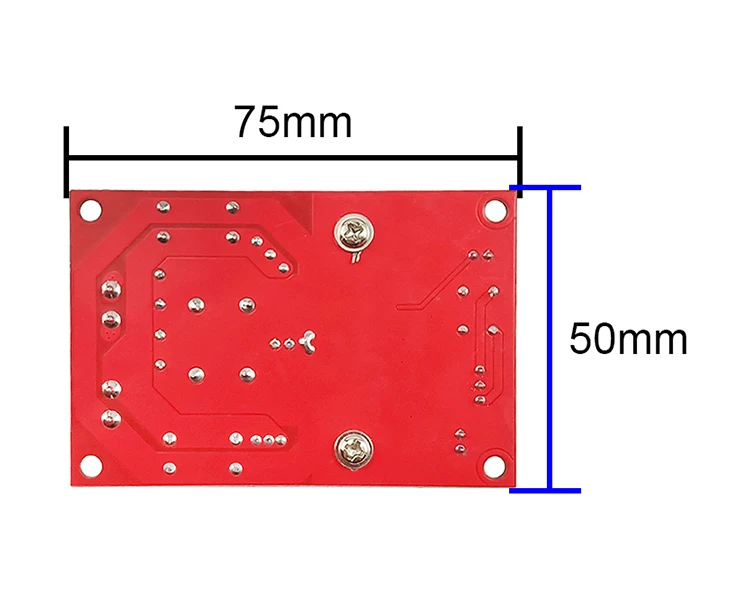

Tamanho do conselho: 75mm * 50mm

Tensão de funcionamento: DC 5v-34v

Potência máxima: 130W

Altura total da placa: cerca de 23mm

Pacote
1PC
