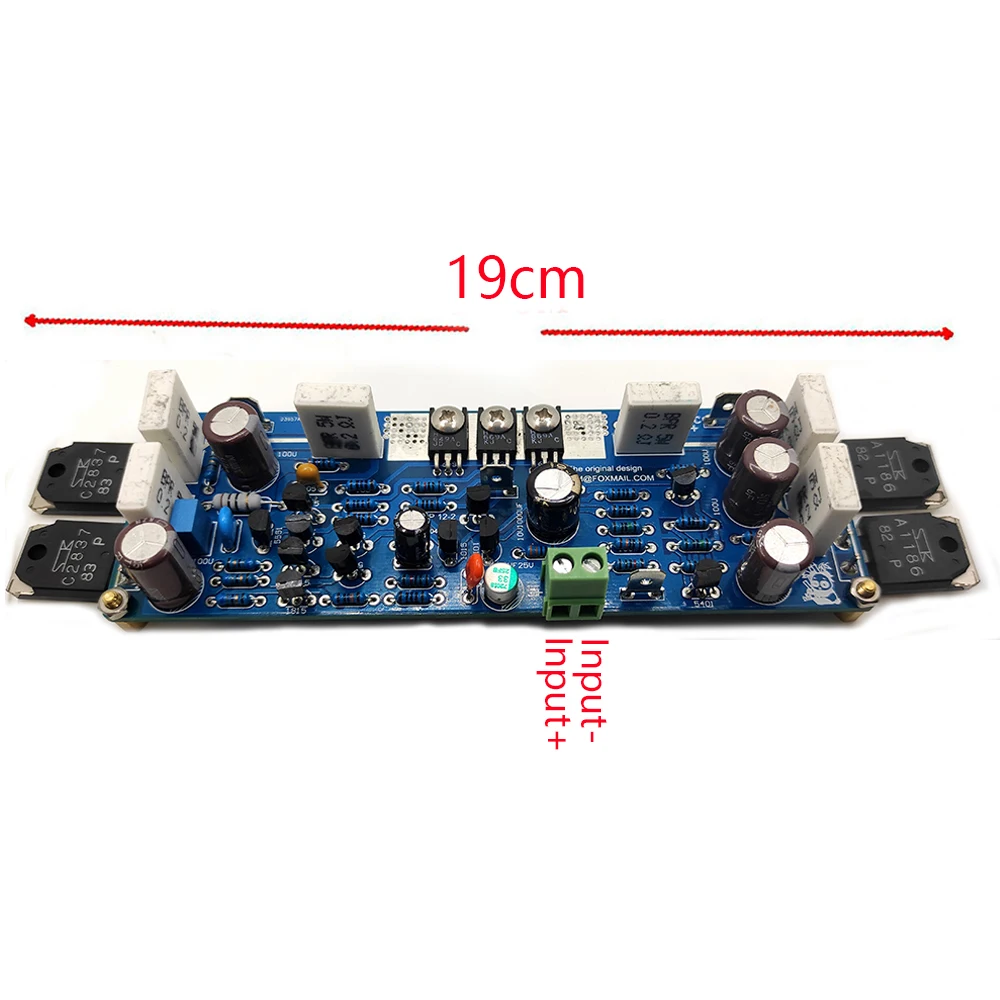

Par de Amplificadores de Som Placa Finalizada Canais Duplos Ultra-baixa Som Faça Você Mesmo um 4

Um par de canais duplos com distorção ultra-baixa amplificador de áudio clássico amplificador diy kit/placa acabada

Observação:

Existem opções de reboque para o seu:

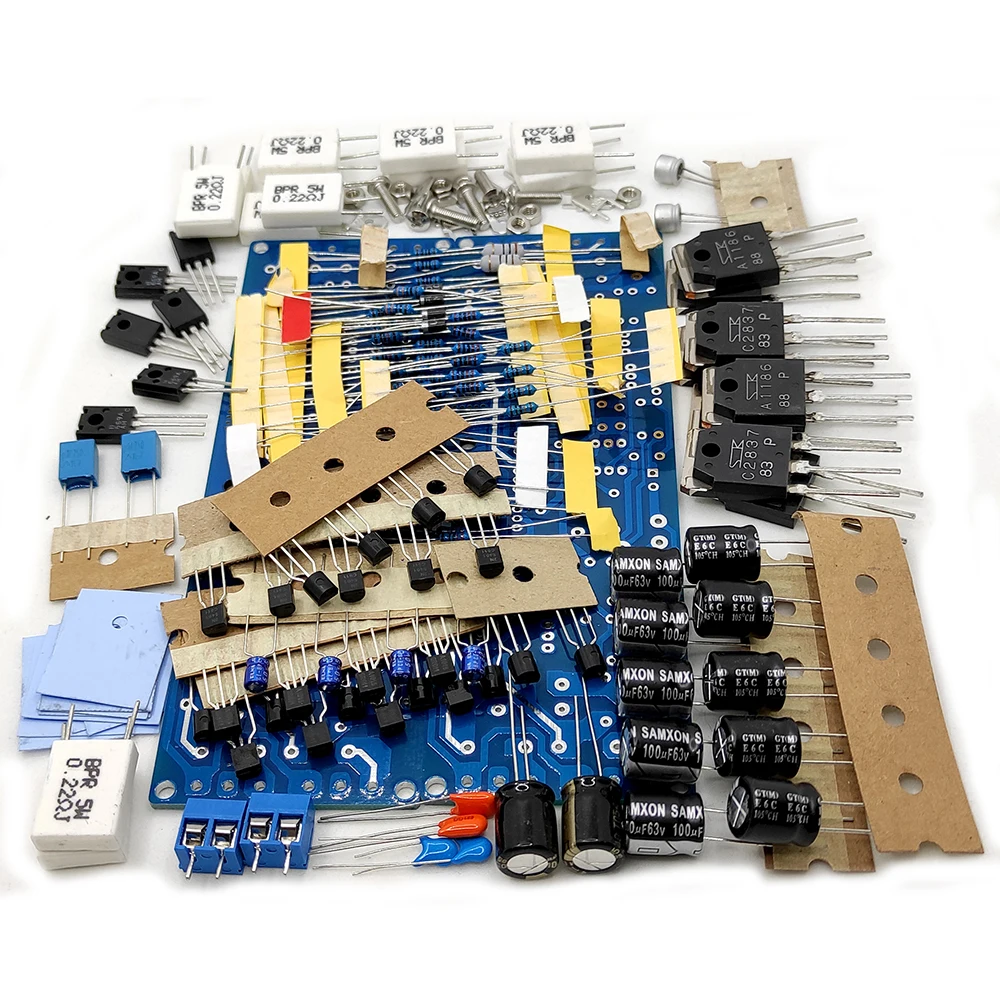

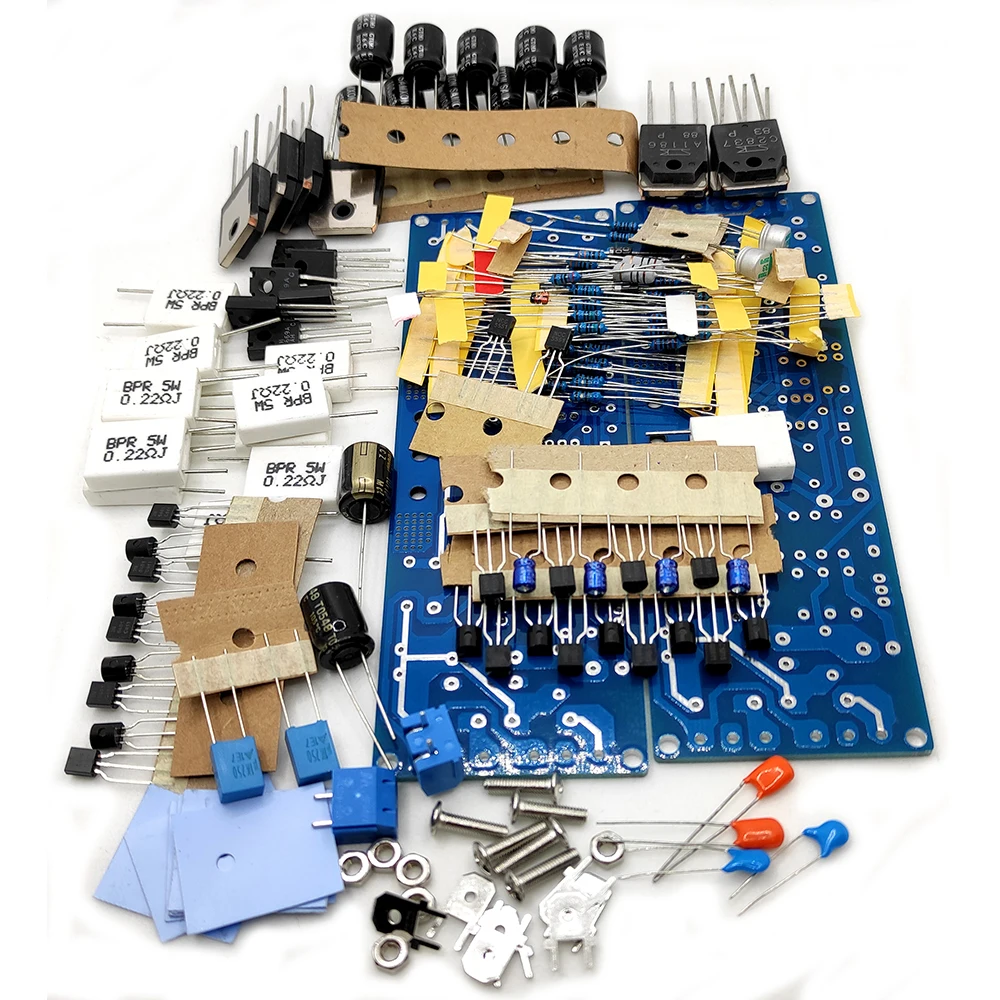

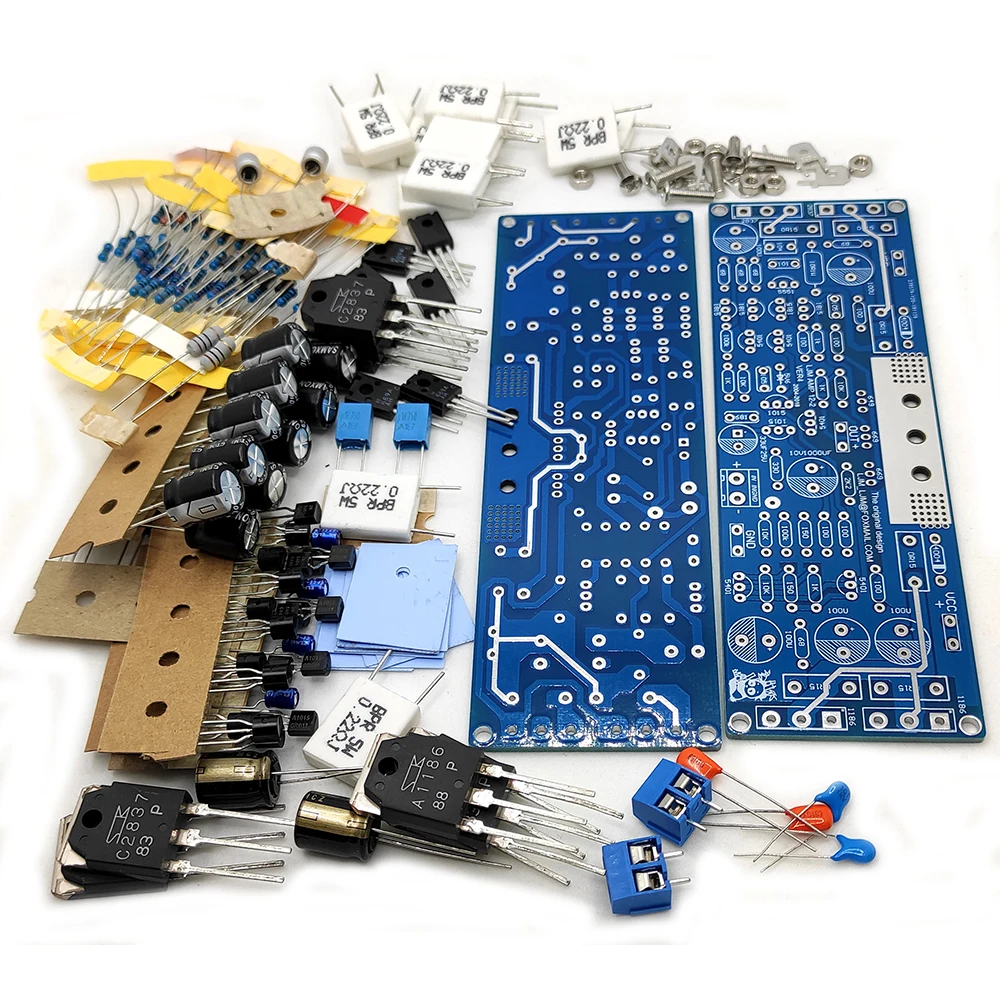

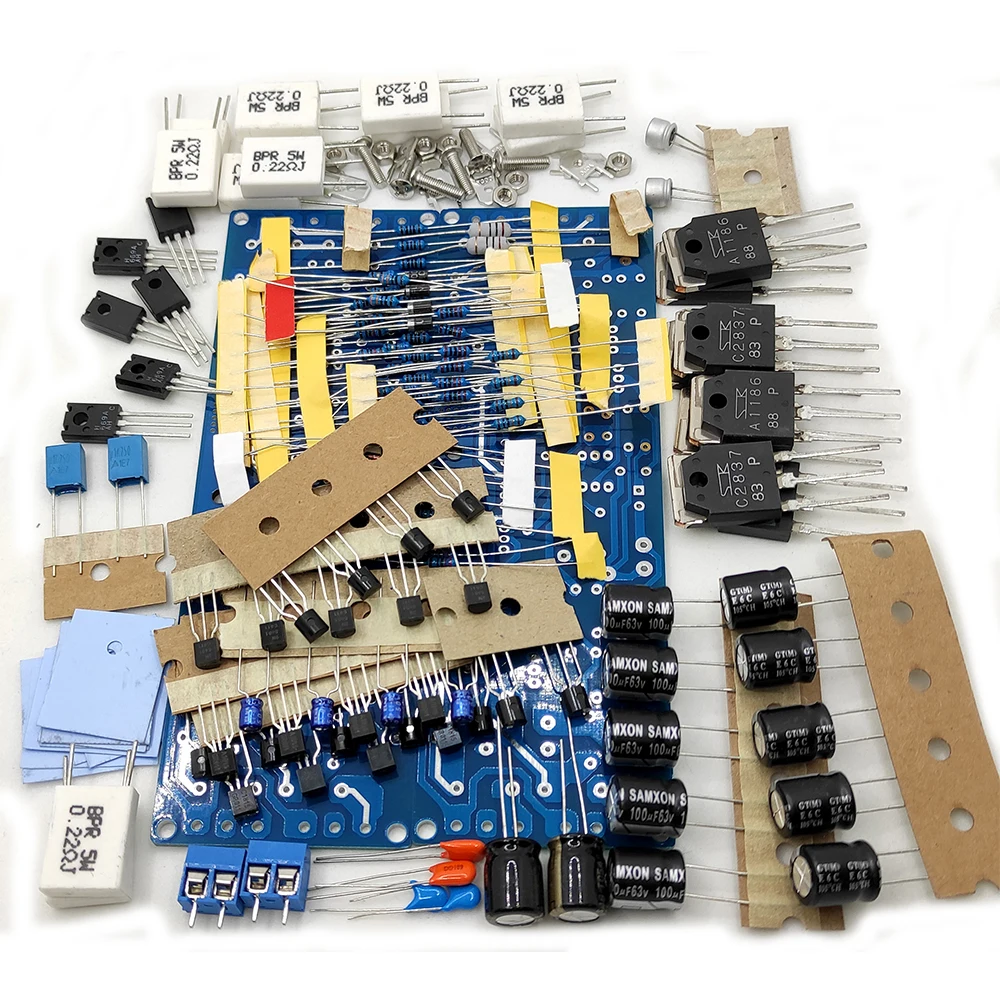

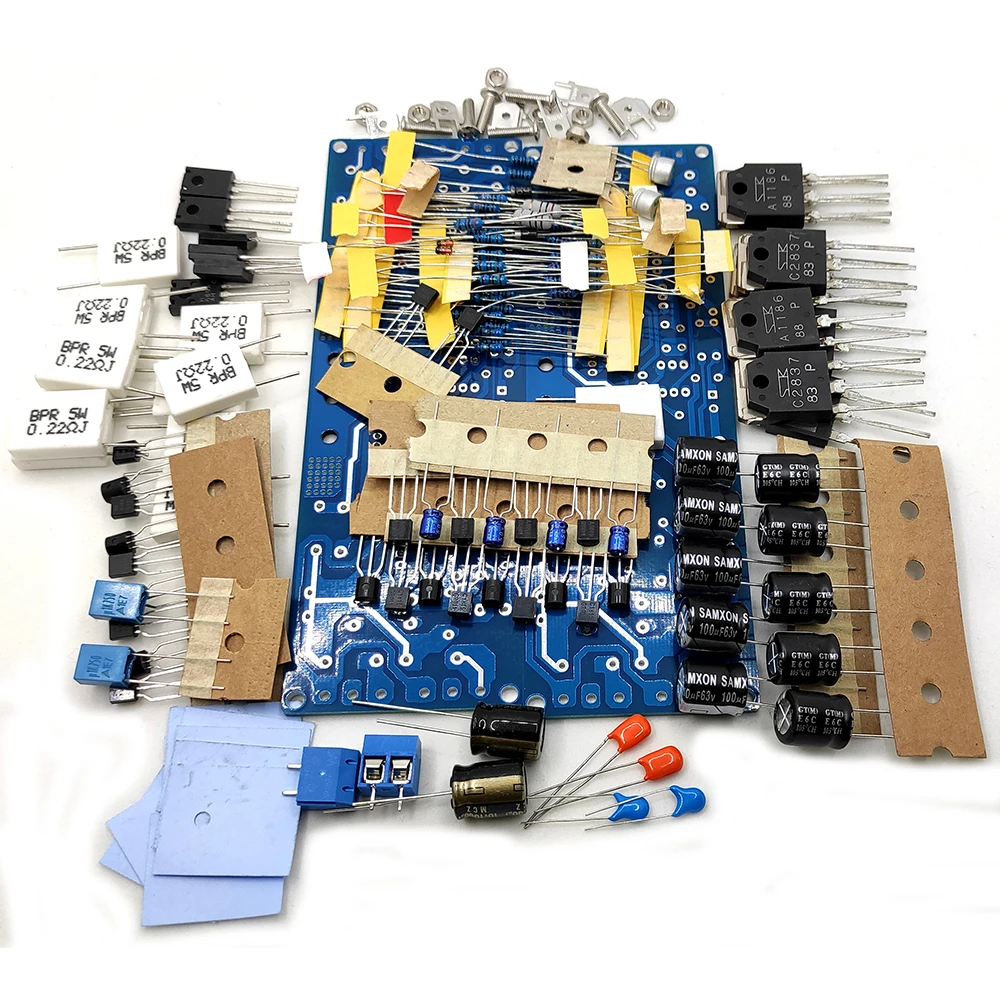

Kits diy incluem todos os componentes de amplificador de canal duplo osmo que precisam soldar sozinho;
Placas finalizadas amplificador de canal duplo que será rigorosamente testado antes da entrega para você;

Características:

O / é usado principalmente para monitoramento e tem distorção ultraleve, mas a menor distorção não significa que pode ser o melhor amplificador de audição, portanto, é mais adequado para usuários profissionais que têm requisitos de precisão muito alta para detalhes.
Este não é um amplificador de som quente. Se você está procurando um amplificador de distorção muito baixo com som limpo e detalhado, você vai adorar.
A agência tem sido usada por milhares de usuários desde 2006, todos eles refletem muito bem. É o modelo clássico da série l e tem o melhor desempenho estável e confiável.
Nossos amplificadores da série l são autênticos originais e estritamente testados com vários instrumentos, não como a imitação vendida por outros comerciantes, que pode ter risco de alta qualidade;

Parâmetros:

Potência = 120w/8r-50v tensão
200w 4r-50v tensão
Thd <0.0005% 1k hz 10w
Sr = 35v/us
Fator de amortecimento> 200, 8ohm de carga
Sensibilidade de entrada = saída de 1.6v 120w 8r
Faixa de resposta de frequência = 15hz-50k hz (-3db)
20hz * 20k hz = -0.02 db
Corrente quiescente = 80ma
Faixa de uso de tensão = dc-12v a-55v
Ampliação de tensão = 31 vezes
Parâmetros do transformador: ac 24-0-24v

Especificação:

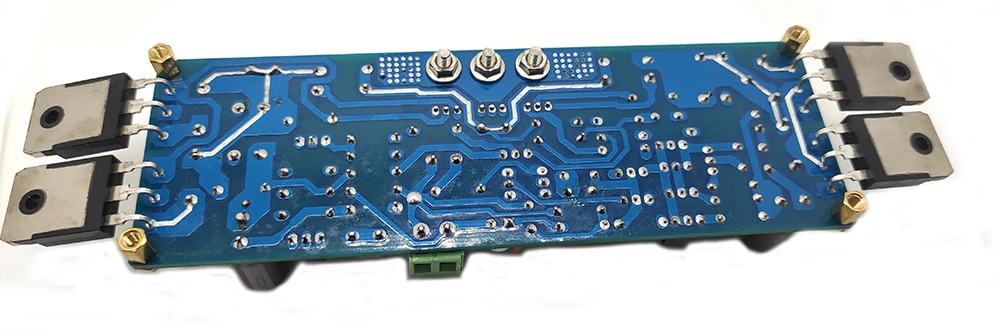

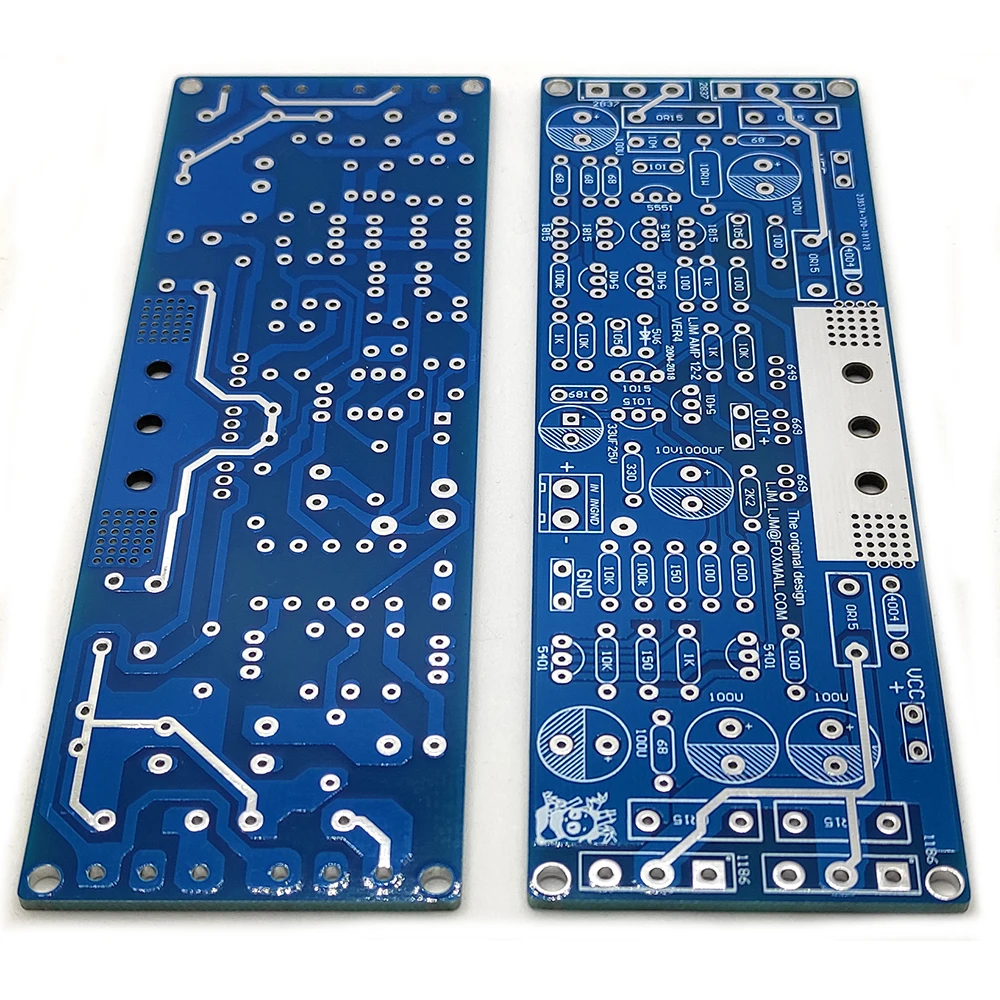

O pcb usa material espessado de 2mm 75 um filme de cobre espessado.
O pequeno tubo de sinal usa o tubo de baixo ruído original da toshiba, e o original em tubo de baixo ruído é usado como fonte de corrente e amplificador de tensão.

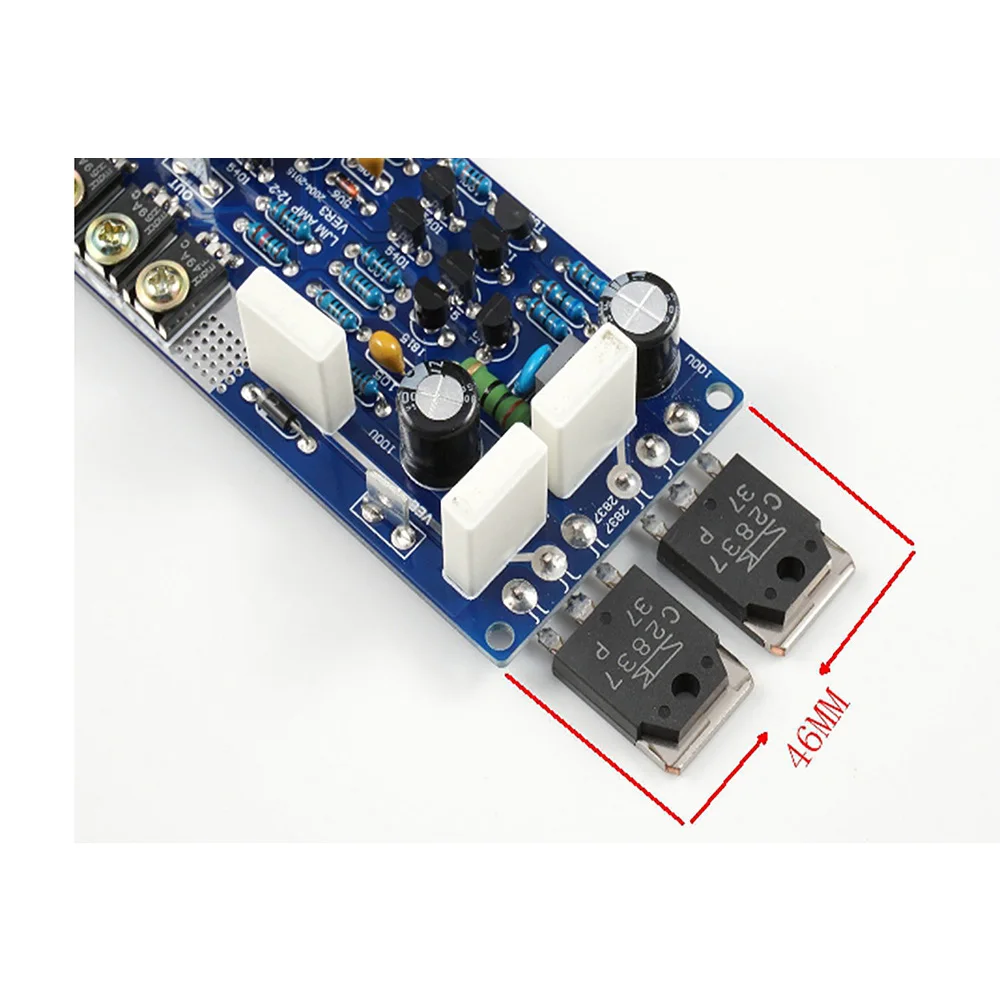

O tubo de saída adota o tubo de saída original de sanken ultra-alta frequência ft 70m, lapt multiemissor de alta qualidade.
5741186 x82837, dois pares de tubos de saída por canal.
Os capacitores são importados licenciados genuínos, os transistores usam toshiba onsemi sanken autêntico licenciado, garantia de qualidade.

Gráfico de teste:

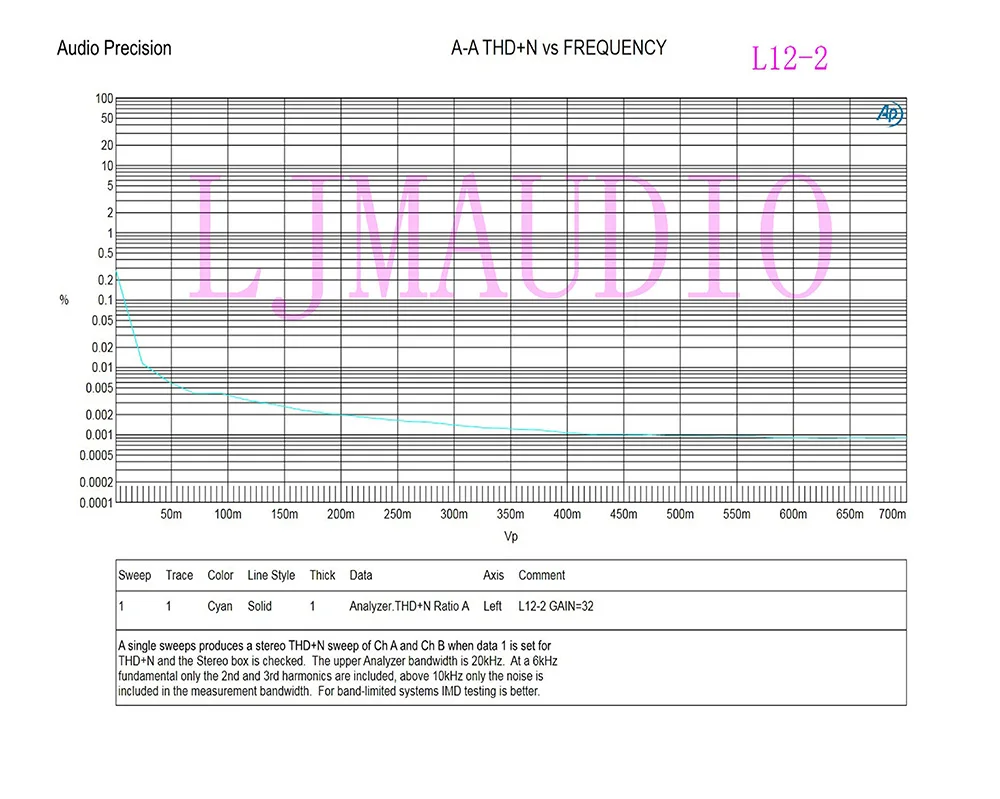

Sinal de entrada-teste thd n
Quando a tensão de entrada é de 700mv, a tensão de saída é de cerca de 23vpp e a carga é um resistor de 8 ohms.
O teste abaixo: use resistor de potência de 8 ohm 1000w.

Thd n sm-j0.0009%

1. um Par de Amplificadores de Som Placa – Origem : cn Origem

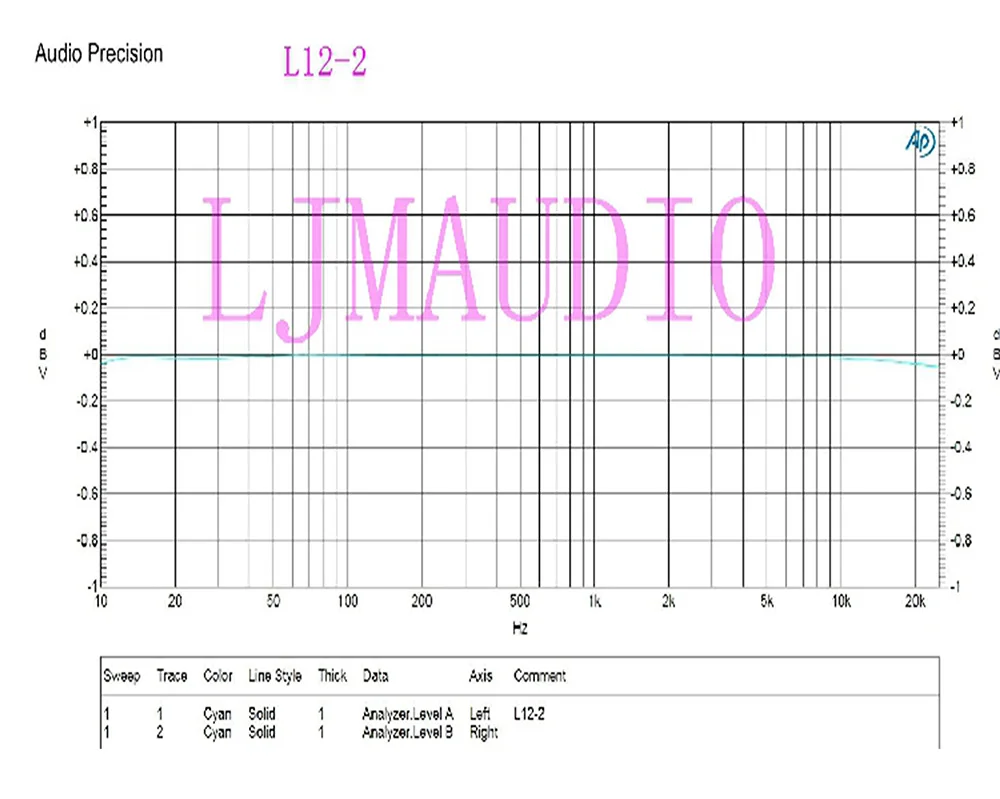

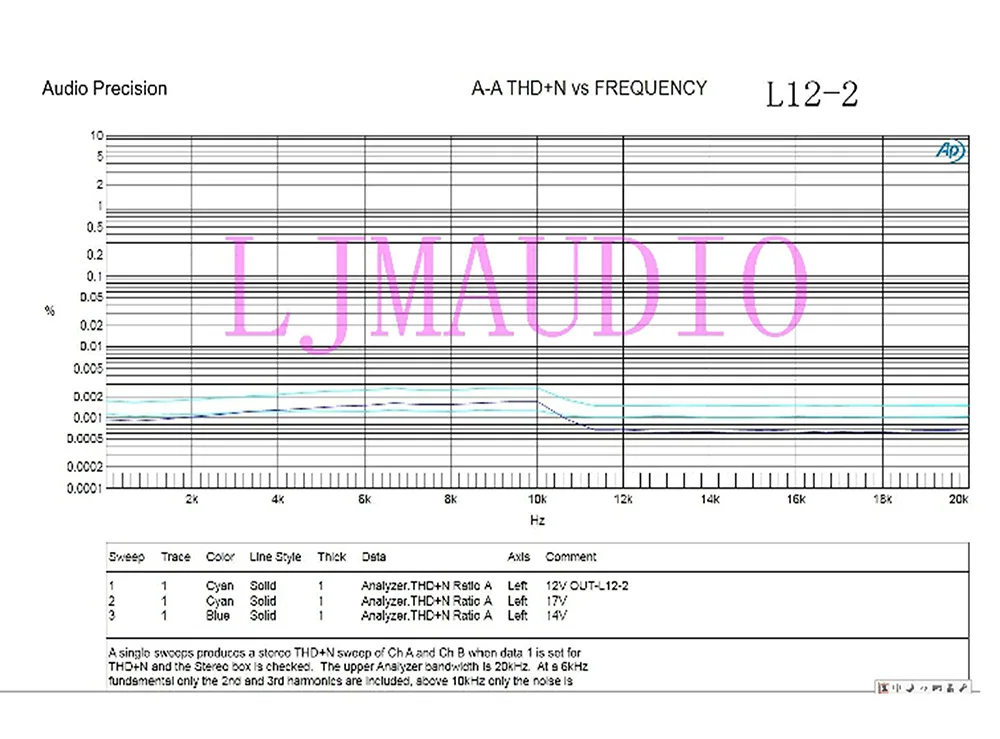

Resposta de frequência: 20hz-20khz <-0,02 db

2. Cheap Amplificador – Certificado : None

Thd n

3. Amplificador – Nome da Marca : Olive Leaf

4. um Par de Amplificadores de Som Placa – Canais : 2 2.0

5. Cheap Amplificador – Número do Modelo : One Pair L12-2

6. Amplificador – Potência Máxima por Canal : 131-200 w

7. um Par de Amplificadores de Som Placa – Origem : cn Origem

8. Cheap Amplificador – Certificado : None

9. Amplificador – Nome da Marca : Olive Leaf

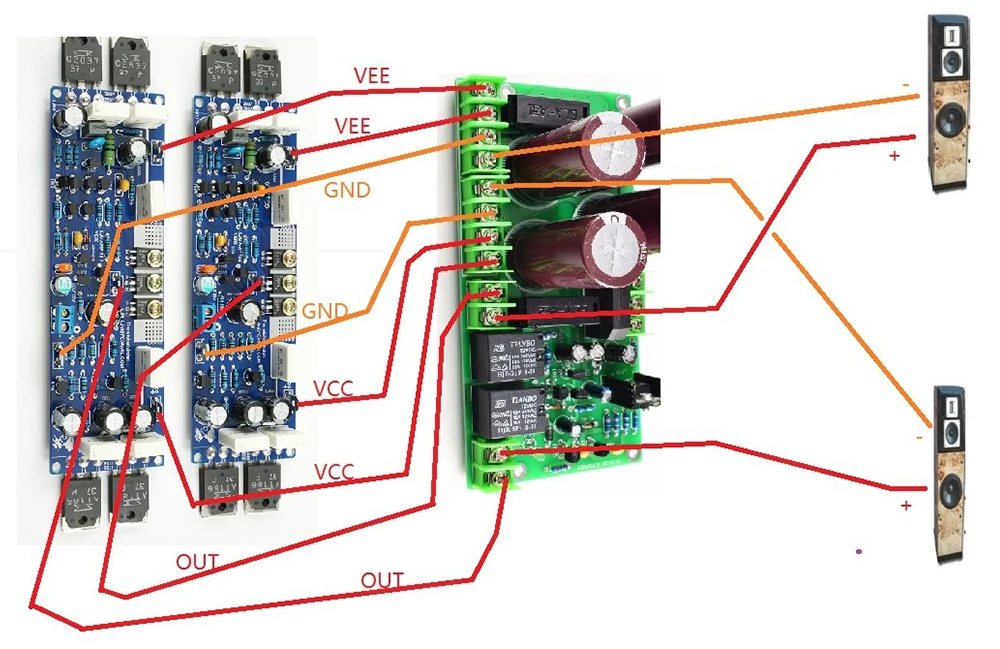

Diagrama de conexão:

10. um Par de Amplificadores de Som Placa – Canais : 2 2.0

O pacote inclui:

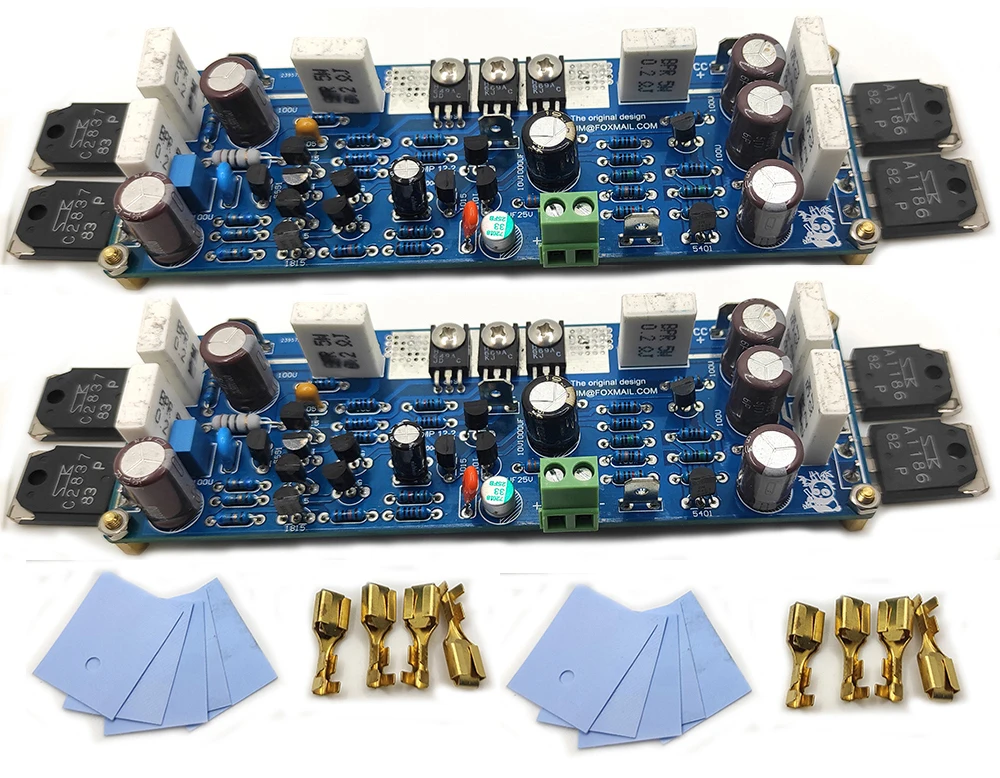

Um par de canais duplos amplificadores de kits diy ou placa acabada
