Ficha técnica do produto

Características	Especificações
Dimensões (lxaxp))	194mm X 96 MM
Material	Plástico
Wi-fi	NÃO
Bluetooth	NÃO
Embalagem	NÃO
Tela	SIM
Número do Modelo	Ta7358 FM
Estilo	Portátil
Tipo	Fm, mw
Função	Nenhum
Nome da Marca	Nvarcher
Origem	CN (origem)

>> Este produto não inclui shell e alto-falantes, e requer fonte de alimentação externa e alto-falantes/fones de ouvido para ouvir. << >> Este item é um kit de rádio de modulação de frequência pura (FM) e não pode ser usado para receber transmissões de modulação de amplitude (AM).

? Exibição frequência Digital
Medidor do sinal do ponteiro do ?
? Chip de amplificador médio independente, alta sensibilidade, pode ouvir estavelmente muitas estações de rádio sem conectar a antena
? Silenciamento controlado manualmente (mudo) e controle automático frequência (AFC)
? Decodificação estéreo PLL

**************************************************************************************************

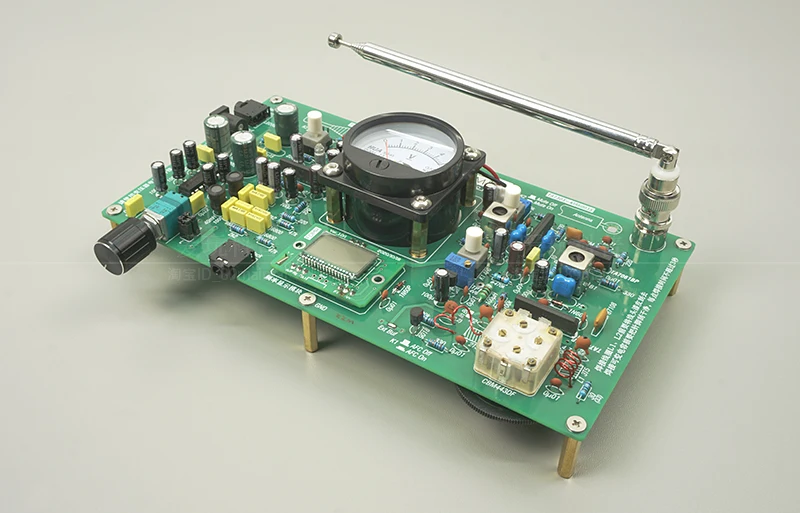

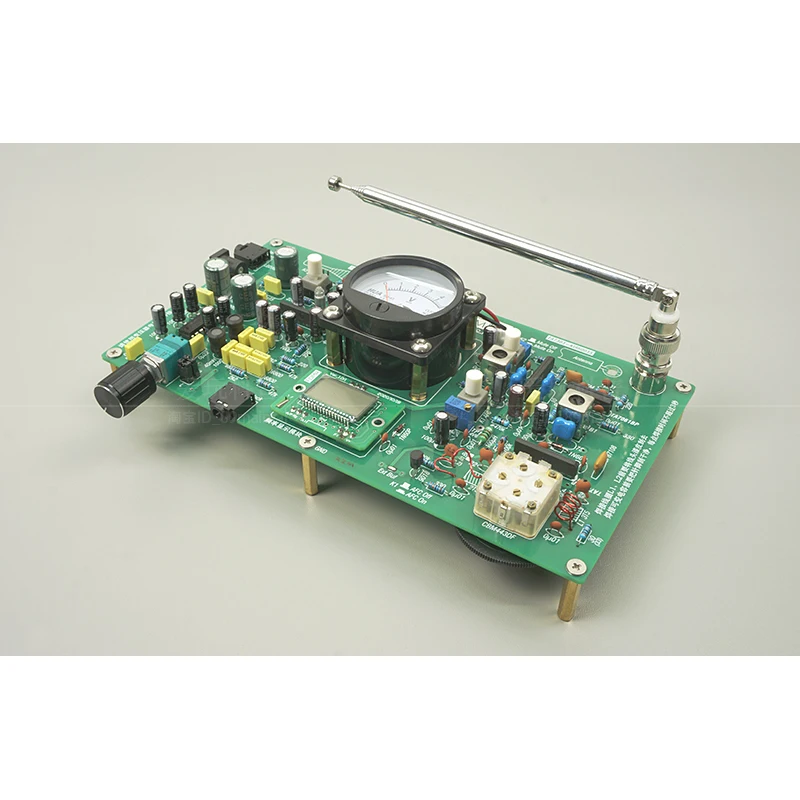

Este produto foi desenvolvido para a versão 2.XX. Comparado com a versão 1.0, um decodificador estéreo e uma antena de haste a bordo foram adicionados. Agora pode reproduzir programas estéreo.

O layout dos componentes na nova versão mudou muito, o que equivale a virar a versão 1.0 de cabeça para baixo para facilitar a operação. A versão 2.1X adiciona uma posição de tomada de antena BNC com base em 2.0, e há pequenas correções.

**************************************************************************************************

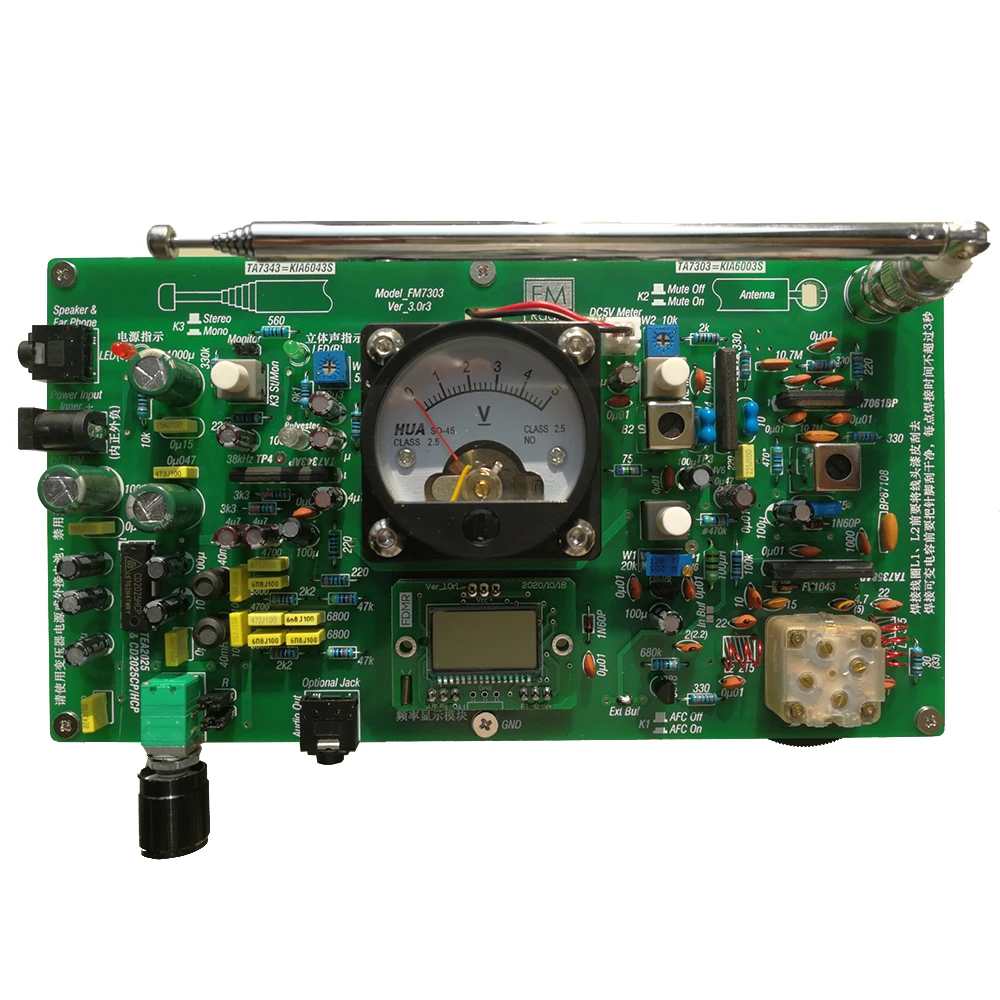

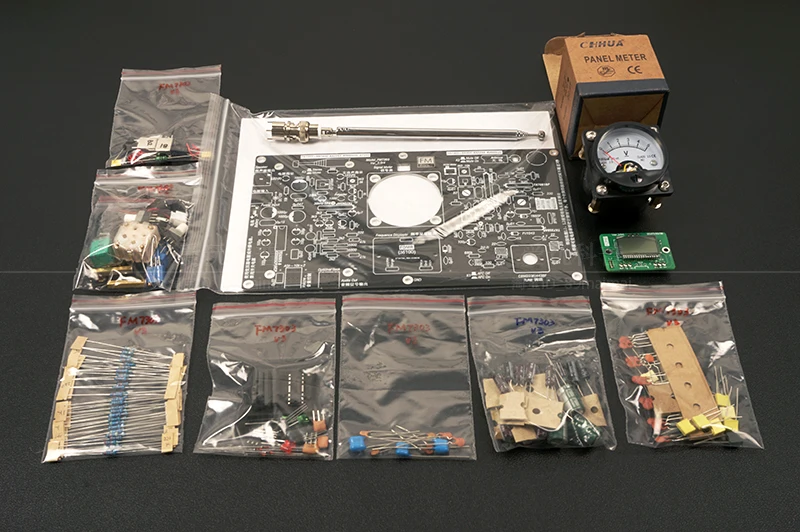

1. Nvarcher Integrated Radio Circuit Board Kit fm

>>>>> Agora atualizado para a versão 3.0, com painel duplo, TA7335 mudou para melhor TA7358 <<<<<

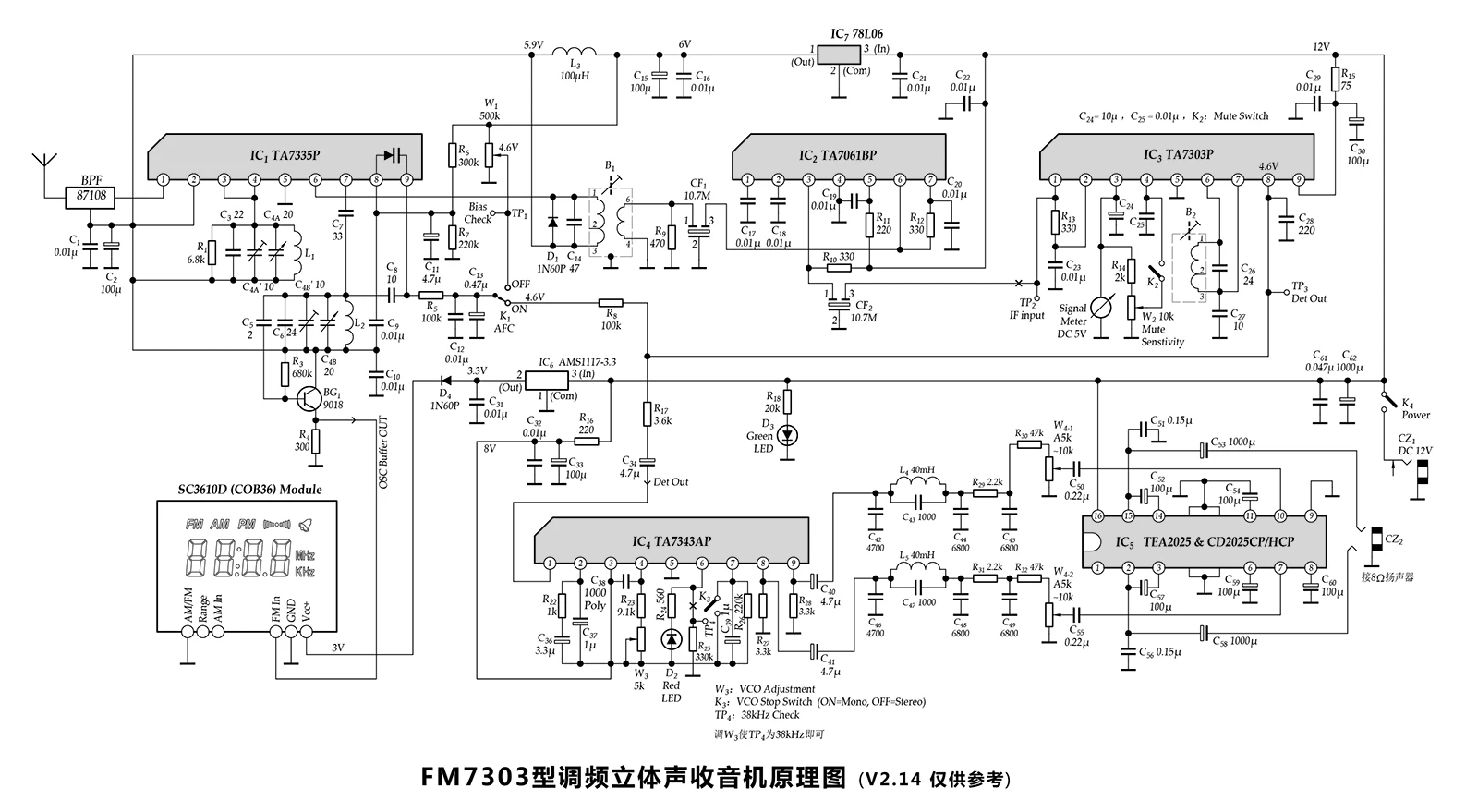

V3.0 FM7303

?Principais Características?
1. Recebendo frequência: 88 ~ 108MHz FM (banda de radiofrequência FM);
2. Demodulação estéreo: sim;
Tensão de alimentação 3. Power: 9 ~ 12V;
Potência 4. Output: máximo 2W x 2(8O);
Tamanho 5. Board: 194mm x 96mm.

?Características?
1. Com um chip de amplificador médio dedicado, alta sensibilidade, você pode ouvir muitas estações de rádio sem retirar a antena;
2. Possui um display de frequência digital, que pode exibir diretamente a radiofrequência e pode ser usado como instrumento de depuração;
3. Possui um medidor de sinal tipo ponteiro, que pode ser usado como instrumento de depuração;
4. Tem uma função do squelch (mudo) que esteja somente disponível em máquinas da parte alta. A sensibilidade do amortecedor é ajustável e pode ser desligada manualmente;
5. Com função automática do controle de frequência (AFC) que pode ser desligada;
6. O decodificador estéreo não precisa ajustar a separação;

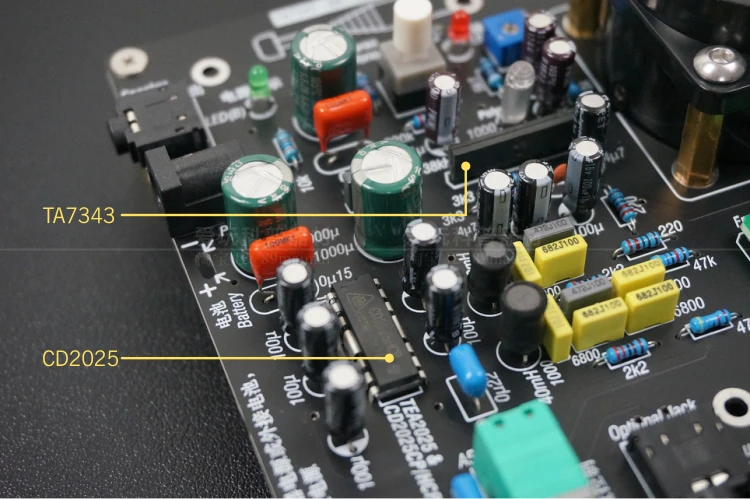

7. Usando 2025 chip amplificador de potência de canal duplo, alta potência e boa qualidade sonora.

?Efeito ?

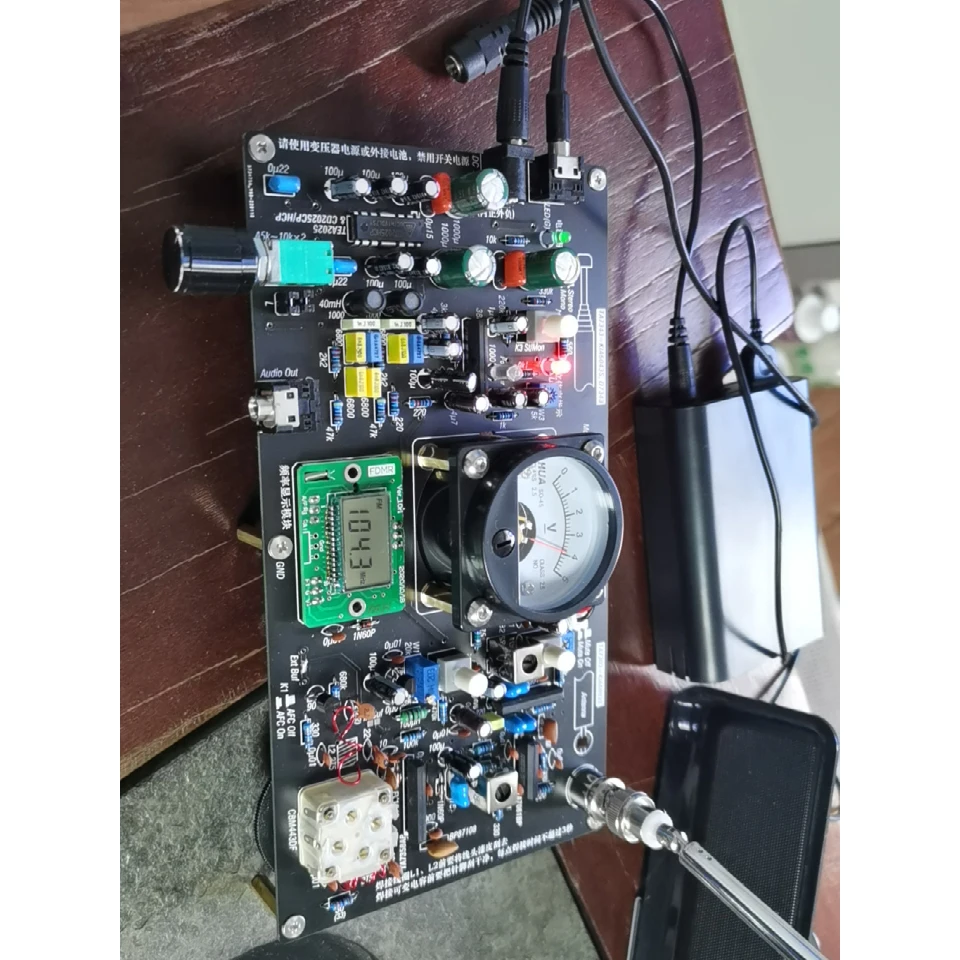

A sensibilidade deste circuito é alta, e a máquina acabada também pode ouvir muitas estações de rádio dentro de casa sem conectar a antena. O som é relativamente estável e pode receber cerca de 24 estações de rádio FM (sinais de ruído puro não são contados)

?Versão atualizar conteúdo?

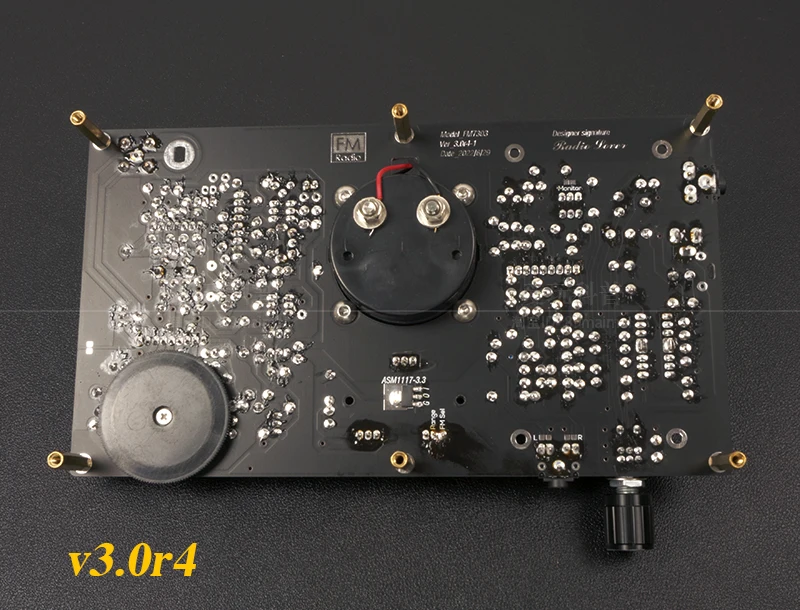

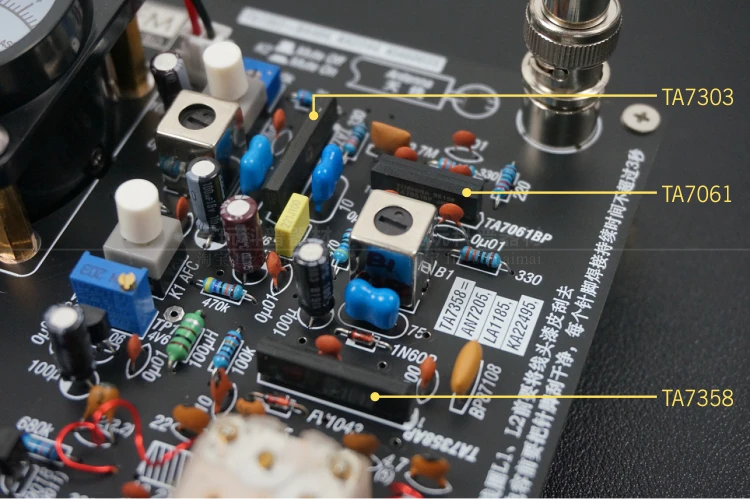

A atualização da versão v3.0 em comparação com a versão anterior é que ele adota um painel de dupla face, TA7335 é alterado para TA7358, e o circuito é modificado em conformidade. O maior benefício desta modificação é a eliminação de cabos voadores, cuja função é realizada pela folha de cobre superior da placa de dupla face.

?Defeito declaração?
1. Devido à assimetria dos dois lados da placa de circuito (especialmente o único painel), haverá uma ligeira flexão natural, que não tem efeito sobre o uso normal;
2. Como os fabricantes de placas de circuito impresso produzem principalmente placas multicamadas (placas de dupla face e multicamadas), eles não estão familiarizados com as características das placas de face única para DIY amador, e muitas vezes usam placas de face única como placas de várias camadas para fazer furos metalizados para furos. Tratamento parede. Geralmente, um único painel não precisa de paredes de furos metalizados, mas se houver paredes de furos metalizados, não é um erro fatal, e não terá nenhum impacto na operação normal do circuito, mas exige mais poder de soldadura ao soldar componentes, E a temperatura do ferro de solda deve ser aumentada;
3. A folha de cobre da placa de circuito e o substrato são ligados por um adesivo, como soldagem a longo prazo, repetida e repetida, a folha de cobre cairá;
4. Alguns capacitores variáveis de película fina orgânicos têm um longo tempo de inventário, o invólucro tem uma camada cinza e os cabos são oxidados.
5. Capacitores cerâmicos de grau comum (Y5V, etc.) capacitores cerâmicos (capacidade> 300pF) têm grandes erros, o erro nominal pode atingir + 80% -20%, e a estabilidade da temperatura não é boa, adequado para filtragem, acoplamento e outros requisitos. Alta ocasião;
6. Se o núcleo magnético do transformador de frequência intermediária e a bobina discriminadora de frequência forem feitos de porcelana, se a tampa magnética já estiver no final do curso e ainda girar à força, a tampa magnética será quebrada e o dispositivo será descartado;
7. Presentemente, o transformador da frequência intermediária e a bobina da discriminação da frequência são enrolados pela loja
8. Atualmente, existem mais de dez versões de circuitos integrados de amplificador de potência TEA2025 (incluindo modelos compatíveis). No caso de curto-circuito de saída e sobretensão, o chip 2025 é propenso a altas temperaturas e queima rapidamente.

2. Stereo 88-108mhz Peças Discretas Alta Sensibilidade Ta7358

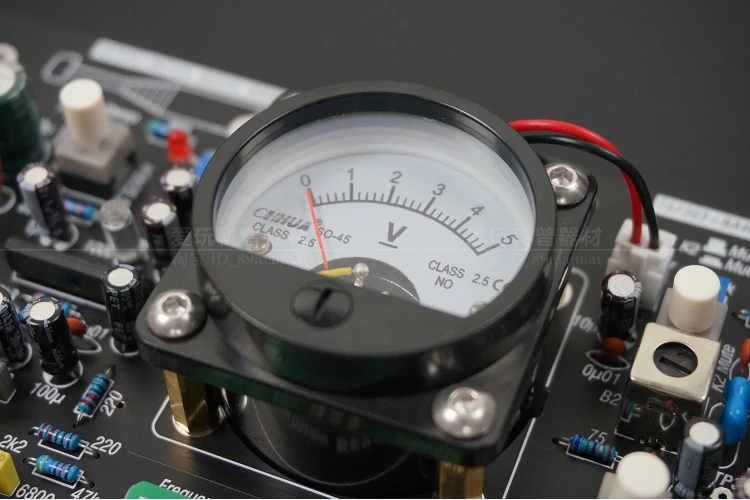

Para este circuito, a tensão do medidor de sinal pode atingir mais de 2V e pode ser ouvida.
O medidor forte da estação do sinal indica que pode alcançar mais de 4V, mas não excederá 5V. (V1.0)

3. 1005004218059807

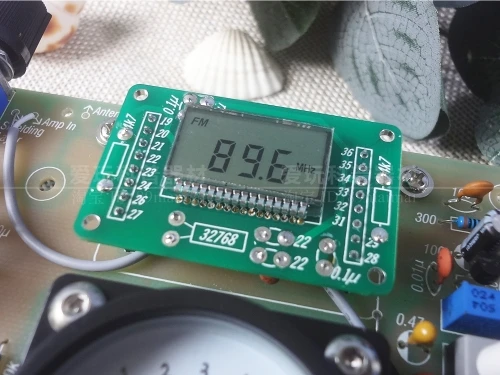

SC3610 módulo de exibição de freqüência digital, não só é fácil de usar, mas também o processo de depuração torna-se muito simples (V1.0)

4. Nvarcher Integrated Radio Circuit Board Kit fm

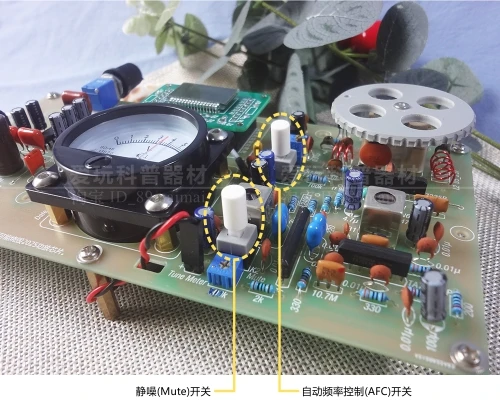

Squelch switch e AFC switch para controle manual, geralmente apenas em dispositivos de engrenagem (V1.0)

5. Stereo 88-108mhz Peças Discretas Alta Sensibilidade Ta7358

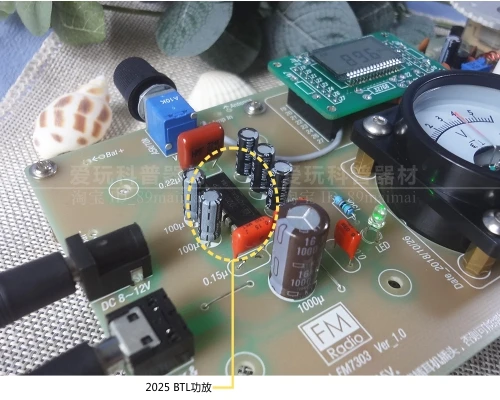

Use o circuito integrado 2025 para formar um amplificador bridge (BTL), com alta potência e boa qualidade de som (V1.0)

6. 1005004218059807

FM7303

7. Nvarcher Integrated Radio Circuit Board Kit fm

8. Stereo 88-108mhz Peças Discretas Alta Sensibilidade Ta7358

9. 1005004218059807

Medidores de sinal do tipo ponteiro e monitores de frequência digital são o sonho de um amador, não apenas para facilidade de uso, mas também para facilidade de depuração. Também facilita a depuração. Note que a indicação forte da cabeça do medidor de rádio do sinal pode alcançar 4V ou mais, mas não excederá 5V.

10. Nvarcher Integrated Radio Circuit Board Kit fm

11. Stereo 88-108mhz Peças Discretas Alta Sensibilidade Ta7358

12. 1005004218059807

13. Nvarcher Integrated Radio Circuit Board Kit fm

14. Stereo 88-108mhz Peças Discretas Alta Sensibilidade Ta7358

15. 1005004218059807

16. Nvarcher Integrated Radio Circuit Board Kit fm
