Módulo Inteligente de Radar de Ultra Baixa Potência Detecção de Movimento Humano Perto e Longe Ajustável Hlk-ld0125g 5g
R$ 36,24
DÚVIDAS?
Envie um email para:
Módulos de Automação Residencial
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Método de Comunicação | Outro |
| Câmera Equipada | SIM |
| Estado de Montagem | KIT Desmontado |
| Número do Modelo | Hlk-ld012-5g |
| Compatibilidade | Todos Compatíveis |
| Nome da Marca | Bibikoo |
| Origem | CN (origem) |
| Transmit Frequency | 5725-5875 MHZ |
| Size | 20*20 MM |
| Power Consumption | 68ua |
| Module Number | Hlk-ld012-5g |
| Sensing Radius | 15S |
Introdução
HLK-LD012-5G é um sensor de radar 5.8G de ultra baixa potência lançado pela Hilink Electronics, com um consumo total de energia de cerca de 68uA.
O tamanho do módulo é 20mm * 20mm. O módulo integra totalmente o circuito de microondas 5.8GHz, o circuito amplificador de frequência intermediária e o processador do sinal.
Tem a integração alta e a boa consistência da produção. O periférico é equipado com uma pequena antena planar para garantir o desempenho do sensor, reduzindo consideravelmente a medição total. O sensor pode ser usado para detectar a presença de corpo humano ou várias cenas de detecção de alvo móvel, incluindo casa inteligente, Internet das Coisas e iluminação inteligente.
É especialmente adequado para cenas de baixa potência alimentadas por bateria, como luzes noturnas, luzes de rua solares e câmeras sem fio.
Parâmetros elétricos
|
Parâmetros |
Mínimo Valor |
Típico Valor |
Máximo Valor |
Unidade |
Observações |
|
Transmitir Frequência |
5725 |
5875 |
MHz |
||
|
Transmitir Potência |
0.2 |
0.5 |
MW |
||
|
Voltagem de entrada |
2.7 |
3.3 |
4.8 |
V |
LDO não está ligado por Padrão |
|
Saída alta Nível |
2.2 |
V |
|||
|
Saída baixa Nível |
0 |
V |
|||
|
Trabalhando Atual |
68 |
75 |
A |
Corrente média do trabalho |
|
|
Altura pendurada |
8 |
10 |
M |
Distância detecção dianteira |
|
|
Detectando o raio |
15 |
S |
Ajustável de acordo Necessidades específicas |
||
|
Atraso tempo |
10 |
Lux |
Ajustável de acordo Necessidades específicas |
||
|
Foto limiar sensível |
-30 |
85 |
°C |
Quando P2 é suspendido ou puxado para cima, a distância de detecção do módulo é distante; quando P2 é puxado para baixo, o ganho de recepção é reduzido por 18dB e a distância de detecção é curto. Os três resistores de ajuste de distância no módulo são usados para ajustar o limiar do julgamento indutivo. O bit de resistência NC representa 1 e o resistor 0 ohm representa 0. Consulte a Figura 4 para o status dos 3 bits de resistência e o limite correspondente. Quanto menor o limiar, maior a distância de detecção.
P3 é usado para selecionar o tempo de pull-up do sinal OUT após a detecção. Quando P3 está flutuando ou puxado alto, o tempo de pull-up sensing é 2 segundos; quando P3 é puxado baixo, o tempo de pull-up sensing é 15 segundos. Se houver um novo gatilho durante o período de pull-up de saída indutiva, o indutivetime será estendido.
O módulo suporta detecção fotossensível. O módulo da amostra não permite a função fotossensível da detecção à revelia.
A posição mostrada na Figura 5 é um diodo fotossensível. O limiar fotossensível pode ser ajustado alterando o limiar de julgamento fotossensível ou ajustando a resistência fotossensível. Na versão com função fotossensível, o sensor de radar será ativado somente quando a luz ambiente for menor que a iluminância definida.
Se a luz for muito brilhante, o módulo não ativará a função do sensor. (Depois que o fotodiodo é montado em um ambiente brilhante, o consumo atual do módulo aumentará por aproximadamente 5uA)

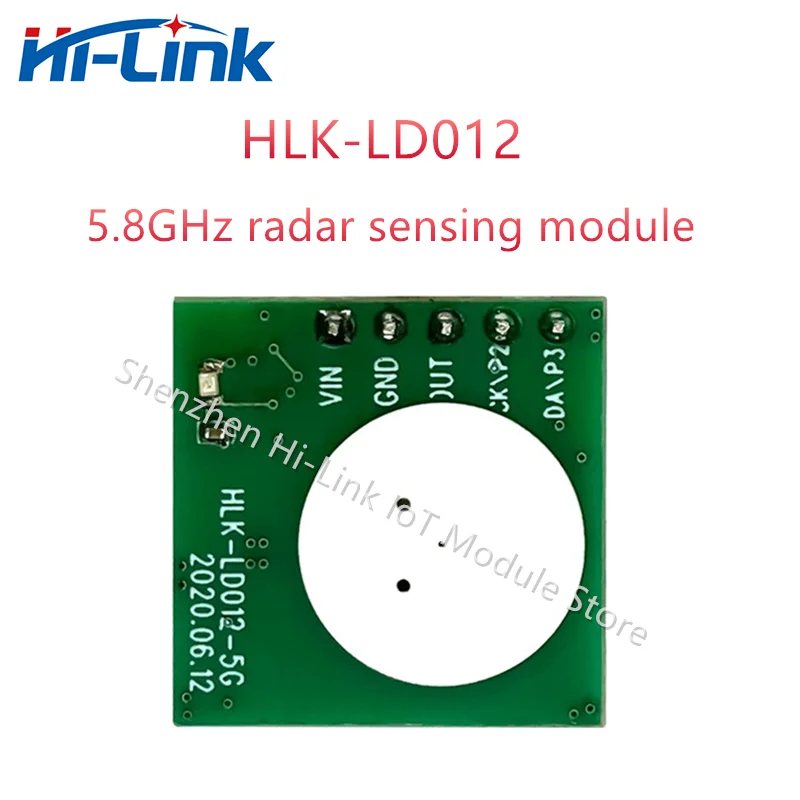

Imagem do módulo
O módulo reserva 5 furos do pino, com um total de cinco pinos do sinal VCC, terra, fora, P2 e P3.
A distância do PIN é 2.54mm. Se você precisa ajustar a distância e o tempo de atraso e outros parâmetros, você pode pendurar ou puxar para baixo P2 e P3.
O estado combina a resistência específica no módulo para selecionar a engrenagem correspondente ou para usar o MCU externo reservado no módulo para reescrever os parâmetros internos. A tabela a seguir mostra a definição de cada PIN:
|
Alfinete |
Função |
Observação |
|
VIN |
Poder do módulo Abastecimento |
O LDO não é anexado por padrão. Bateria de lítio ou bateria seca pode ser usada para alimentação direta (2.7 ~ 4.8V). Se a tensão da fonte de alimentação exceder 5V, o LDO precisa ser adicionado. Neste momento, a fonte de alimentação VCC é 5 ~ 12V |
|
GND |
PIN FundadoPIN |
|
|
FORA |
Saída sinal |
O sinal de saída é nível alto e baixo (0V/2.2V) |
|
P2 |
GPIO2 |
Recebendo seleção engrenagem ganho |
|
P3 |
GPIO3 |
Atrasar seleção engrenagem tempo |
Exibição do produto
