Módulo de Aquisição de Dados Frequência de Amostragem Multi-canal 8-channel Síncrono 200khz Ad7606 ad 16-bit Adc

Título:

Ad7606 multi-canal módulo de aquisição de dados ad 16-bit adc 8-channel síncrono frequência de amostragem 200khz

Módulo modelo:

Módulo de conversão analógico para digital (ad7606)

Fonte de alimentação do módulo:

DC5V

Módulo atual:

20mA (MAX)

Protocolo de comunicação do módulo:

Spi serial, paralelo de dados de 8 canais

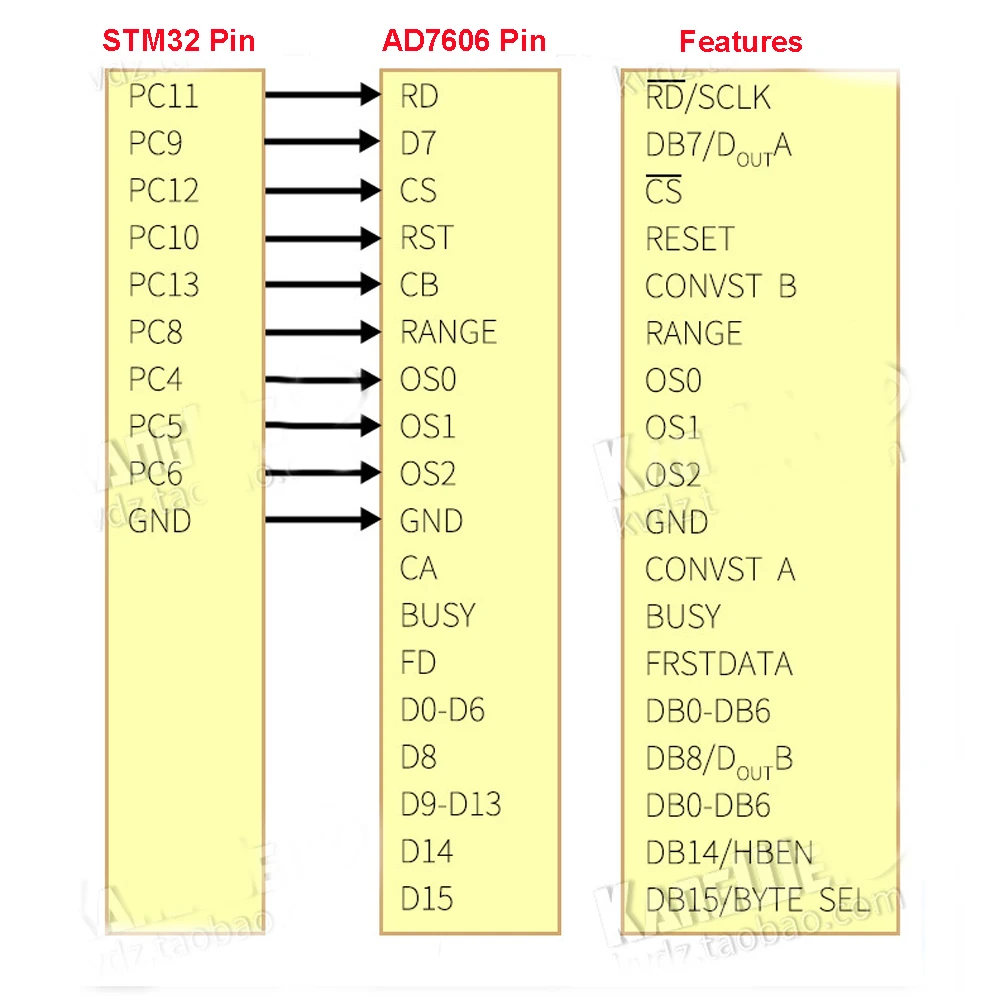

O módulo fornece rotinas:

STM32F103RBT6

Plataforma de exemplo:

STM32F103X-M3

Módulo de controle:

Nível do sinal: 3.3v

Faixa de tensão de entrada do módulo:

5v ou 10 10v (faixa de comutação de software)

Impedância de entrada:

1M ohm

Resolução ADC bits:

16 bits

Taxa de amostragem:

200ksps (todos os canais)

Número de canais de entrada:

8 canais independentes (amostragem síncrona)

Módulo de interface de entrada:

3.81-8PIN terminal

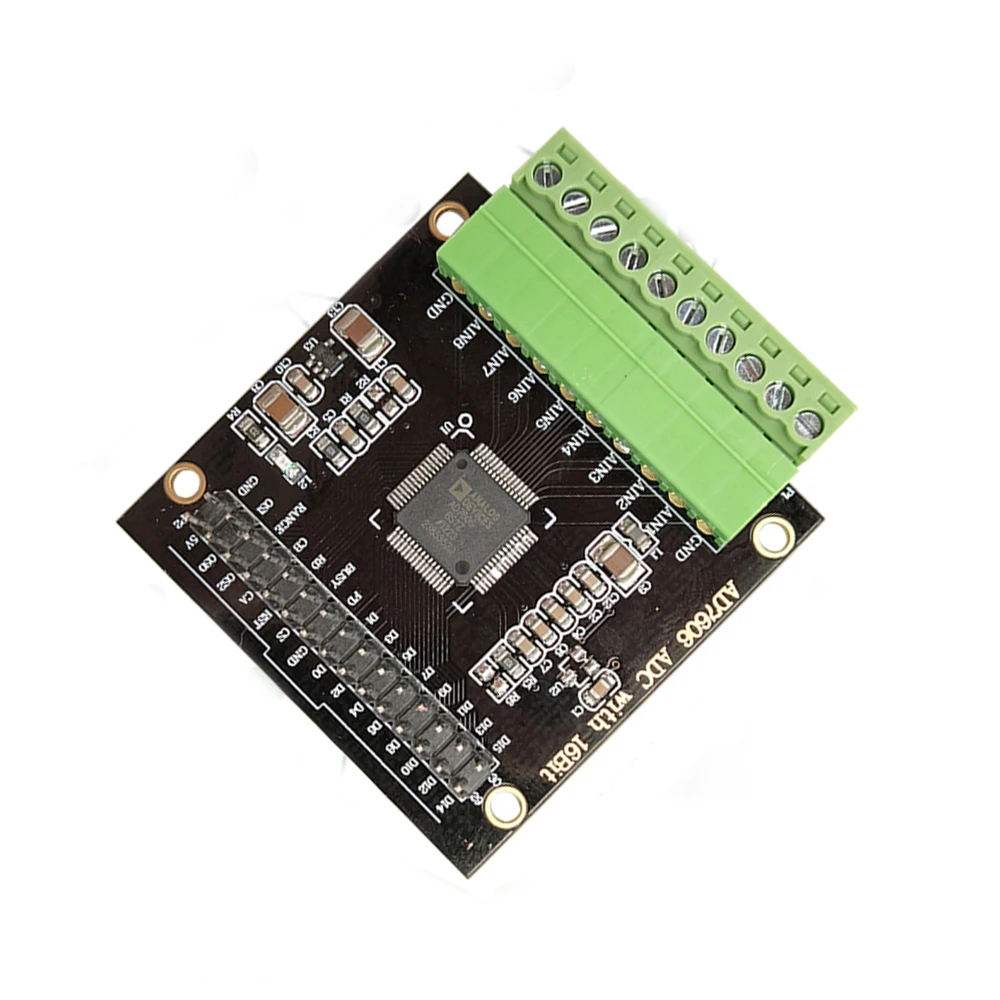

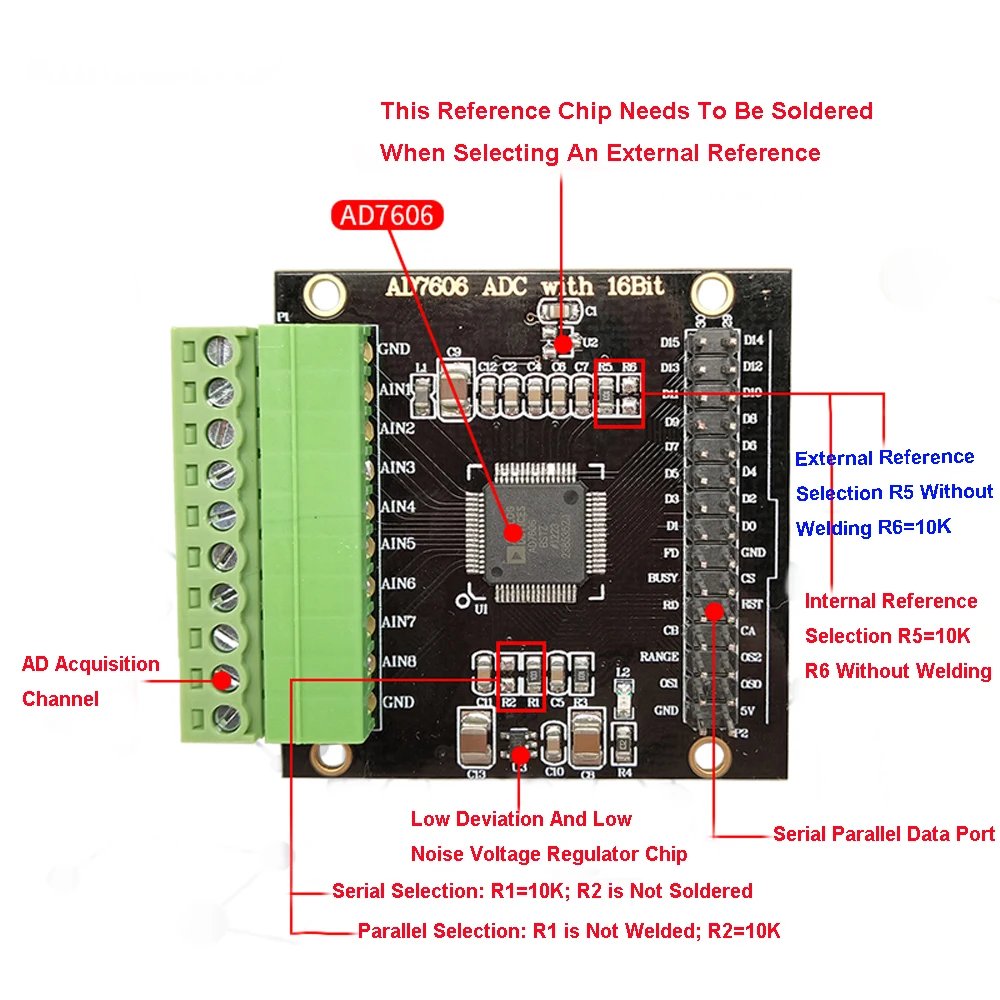

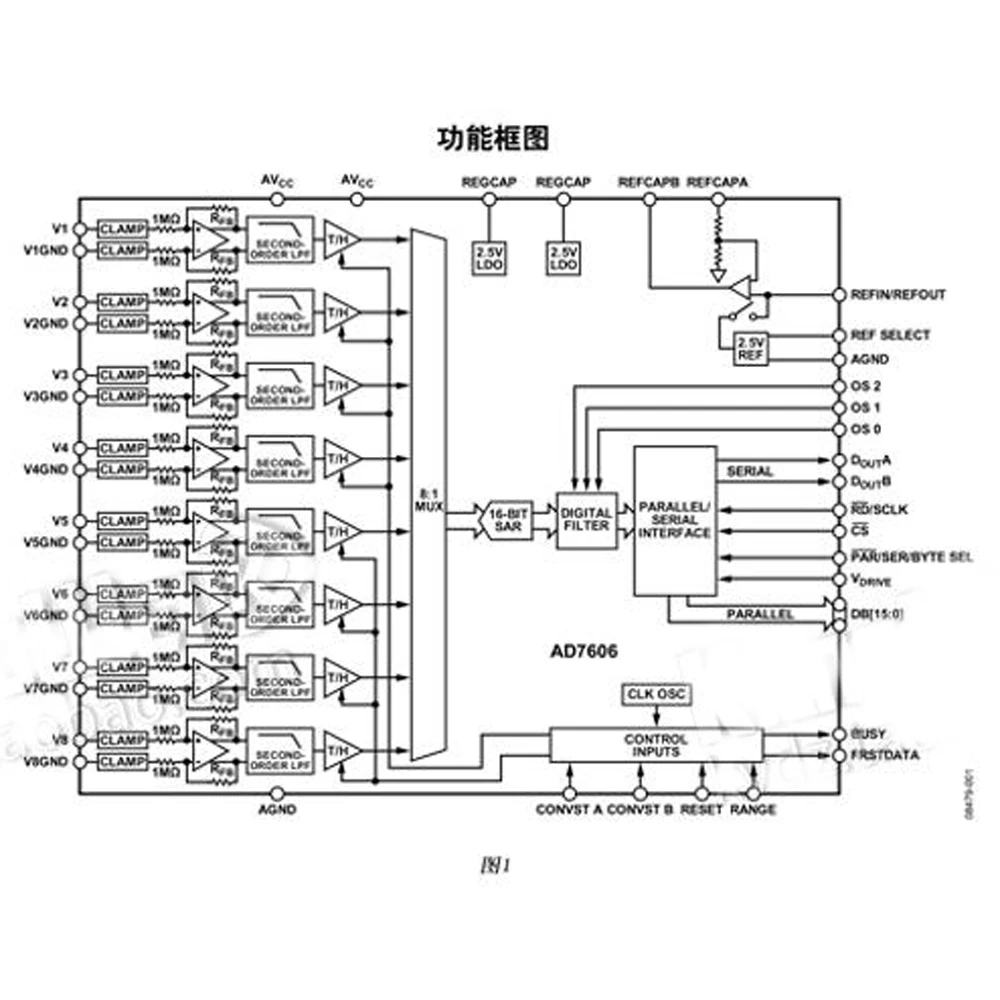

A tensão de referência:

Interno 2.5v (weldable sot-23 pacote de referência de entrada externa)

Oversampling modos:

6 (2 vezes, 4 vezes, 8 vezes, 16 vezes, 32 vezes, 64 vezes)

Tipo de interface do módulo:

Soquete de 3.81-10pin, relação de dados dobro do pino da fileira xh2.54

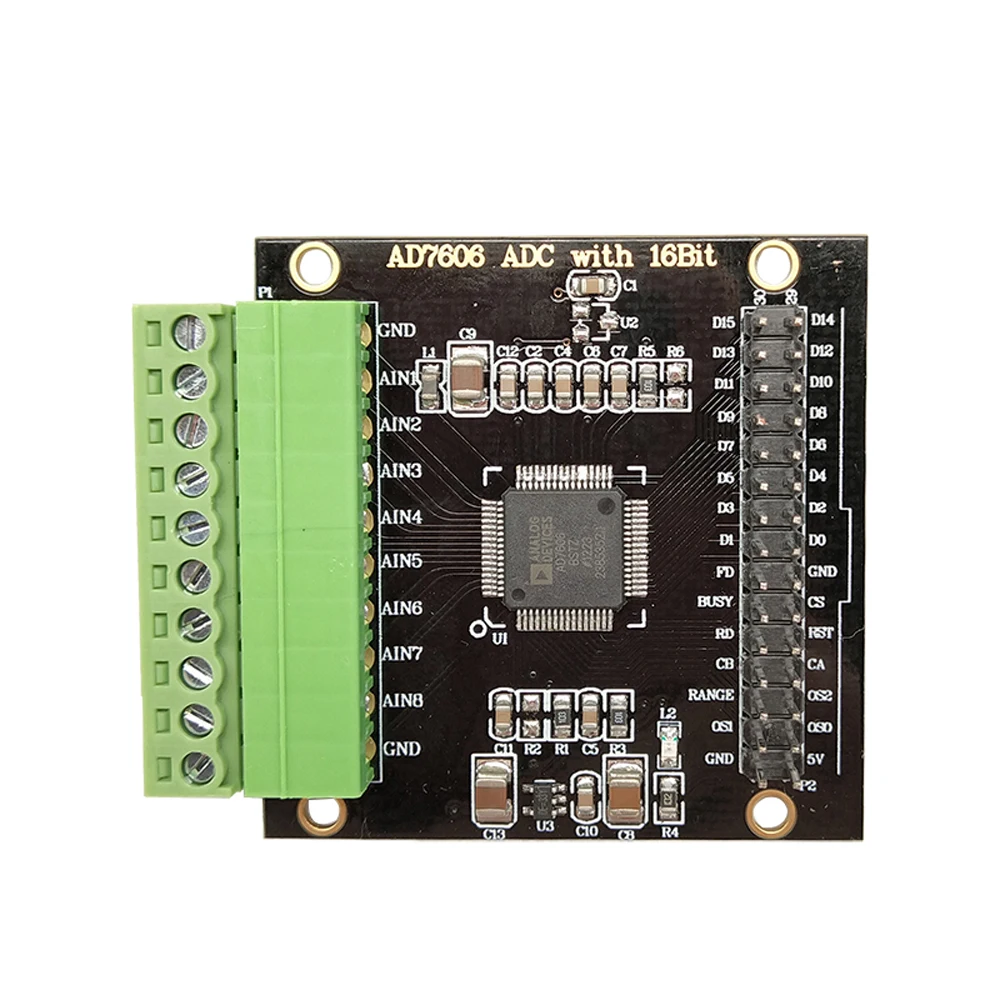

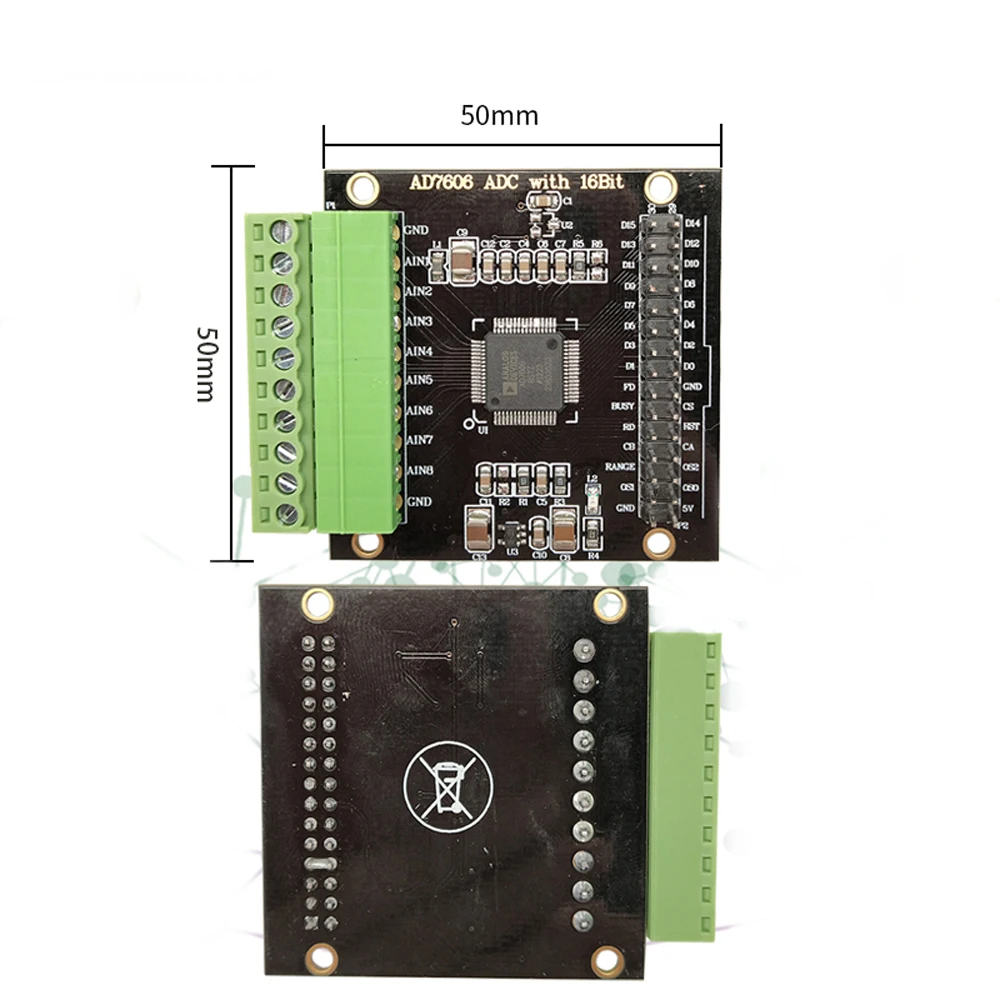

Tamanho do módulo:

50x50x12mm

Peso do módulo:

23g

Perguntas mais Frequentes:

1. (q): qual é a taxa de amostragem de dados de série ad7606
(A): teoricamente, pode alcançar 8-channel 200k saída de dados de série, mas o método geral de usar dados de série para microcomputadores de chip único não pode alcançar 200ksps, porque a frequência principal e a velocidade io do microcomputador de chip único não são suficientes.
2.(q): haverá um problema se os pinos ca e cb na parte de trás da colcha estiverem em curto-circuito juntos
(A): de acordo com o diagrama esquemático, ca e cb são conectados através de pontos de salto, o que é normal.
3.(q): depois que o módulo é conduzido normalmente, os pinos que não são conectados à tensão também exibir a tensão, é normal
(A): o módulo é coletado por colegas de 8 canais por padrão, e a tensão flutuante no pino também será coletada quando não há tensão conectada. O pino pode ser diretamente aterrado e enviado para 0 tensão.
4. (q): o valor máximo é 65536 Como esses dados são convertidos
(A): o bit mais alto de ad7606 é o bit de sinal. Quando a escala é ± 5v, 0 32767 32768 corresponde a 0v 5 5v, 65535 corresponds corresponde a-5v ~ 0v, 32768 65535 32767 é um número inteiro não assinado de 16 bits, que é realmente igual a 16 bits números assinados-0 0, a mesma razão, mais ou menos 10v também é convertido desta forma.

Pacote:

1 * ad7606 módulo de conversão analógico-para-digital
