1. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
O AK4137 suporta PCM para PCM (taxa de amostragem conversível e formato de dados), DSD para DSD (conversão DSD taxa de amostragem), PCM para DSD, DSD para PCM, DOP para PCM, DOP para DSD.

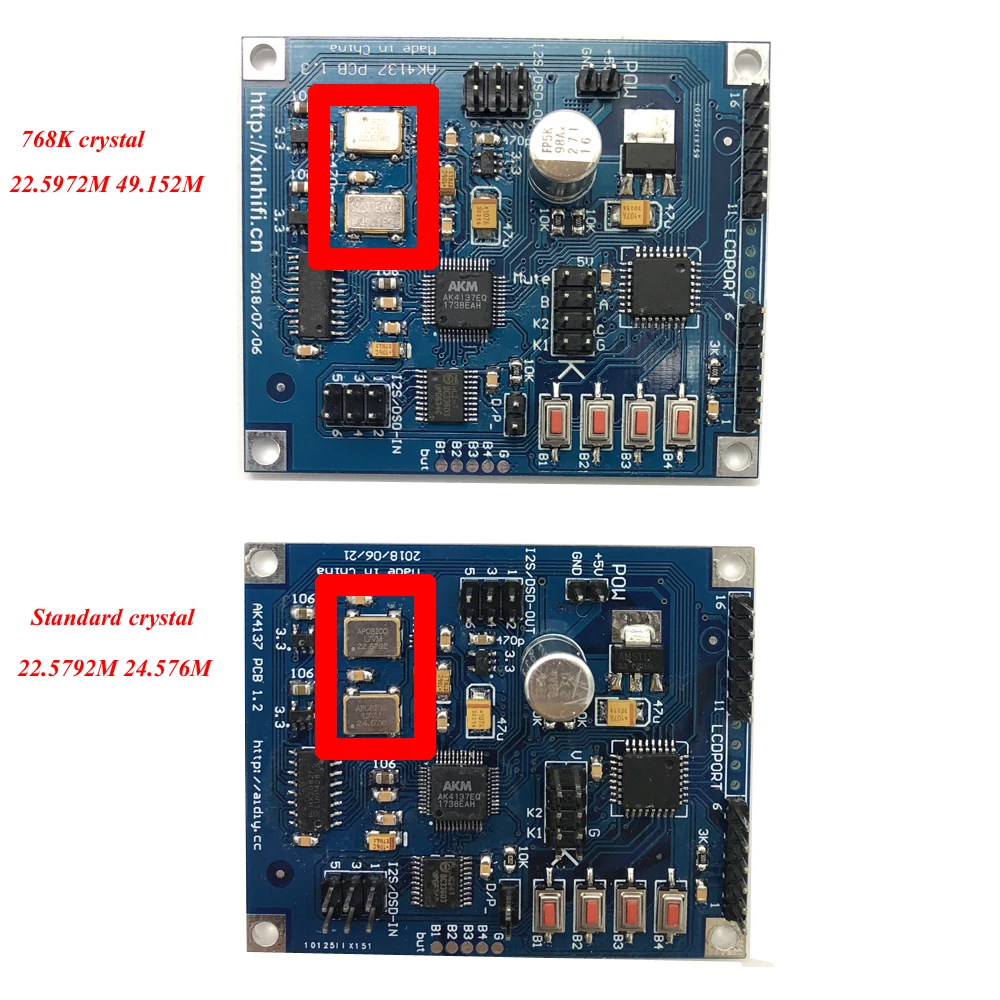

Cristal padrãoConfiguração do oscilador 22,5792 M 24,576 M
Baixa frequência cristalConfiguração do oscilador 11,2896 M 12,288 M

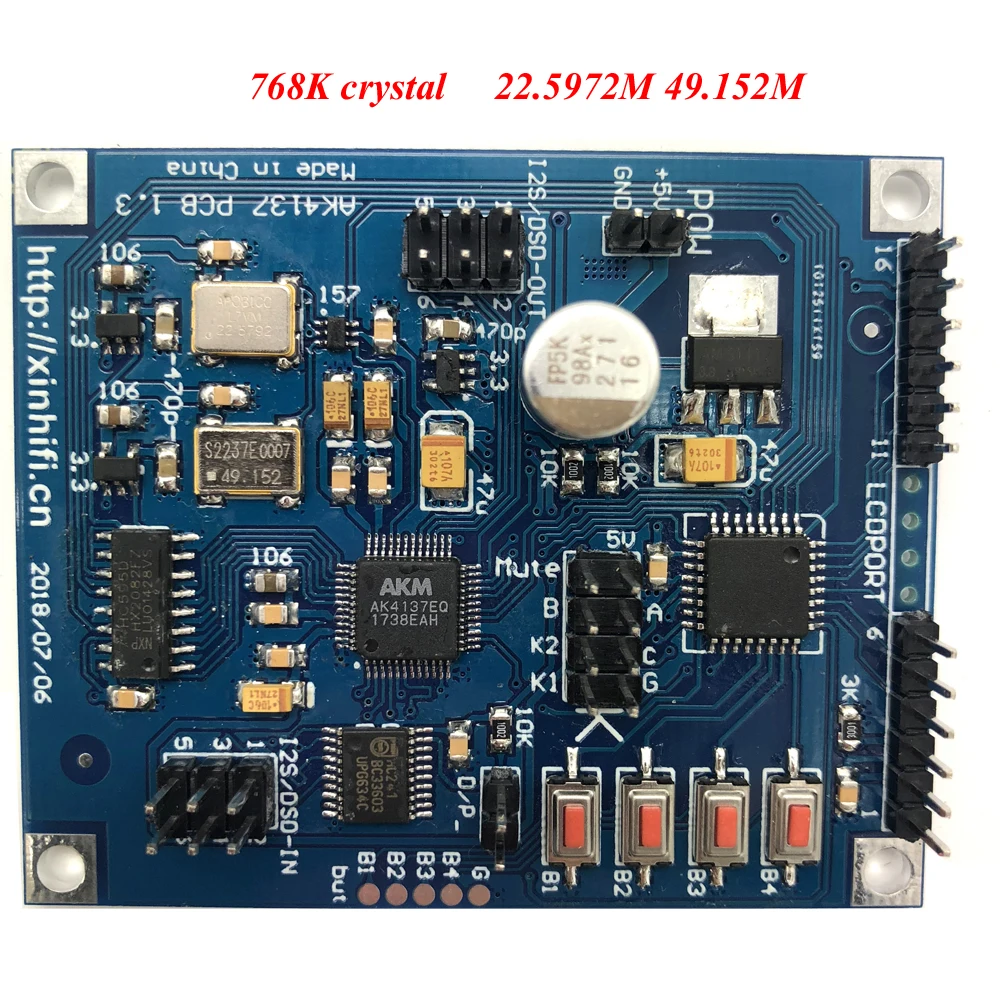

768K cristalConfiguração do oscilador 22,5972 M 49,152 M
2. Audiovisual Caseiro

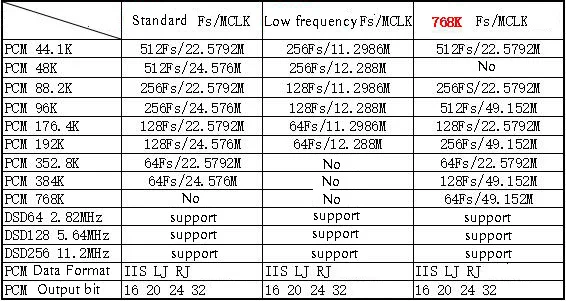

A taxa de amostragem é suportada por cada versão:
3. Amplificadores para Home Theaters
A introdução detalhada encontra-se na versão padrão:
Entrada alcance do sinal:
O modo PCM pode entrar I2S (o formato I2S também é chamado de formato Philips 16-32bit), LJ (formato alinhado à esquerda 16-32bit), RJ24 (o alinhamento direito também é chamado de formato Sony 24bit), RJ32 (alinhamento direito é chamado igualmente Sony formato 32bit), Devido a A razão pela qual o fabricante do chip projetado não suporta a entrada de sinal do formato alinhado à direita (Sony) inferior a 24 bits. O modo DSD pode entrar DSD64 DSD128 DSD256. E dados DOP (os dados DOP devem ser introduzidos no modo PCM).
A escala do sinal de saída desta placa:
O modo PCM pode produzir formato I2S LJ (formato justificado à esquerda) RJ (formato alinhado à direita) três formatos podem produzir 16bit 20bit 24bit 32bit dados 44.1K 48K 88.2K 96K 176.4K 192K 352.8K 384K taxa de amostragem e escravo (do modo). O modo DSD pode produzir DSD64 DSD128 DSD256.
Nota:Quando o sinal de entrada PCM é inferior a 44,1 K, não será convertido para DSD, nem pode ser convertido para uma taxa de amostragem mais elevada de PCM. O DSD64 DSD128 pode ser emitido quando o sinal de entrada PCM é inferior a 176,4 K. O DSD256 não pode ser output.

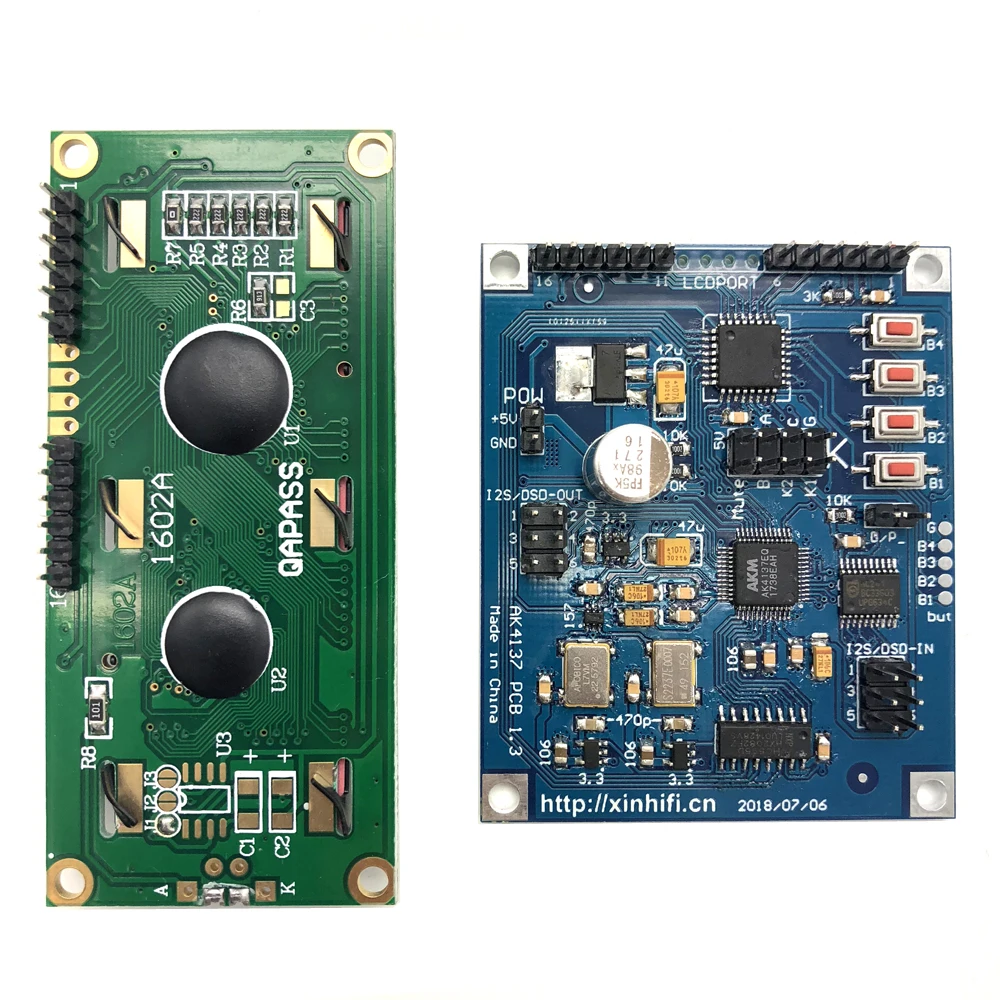

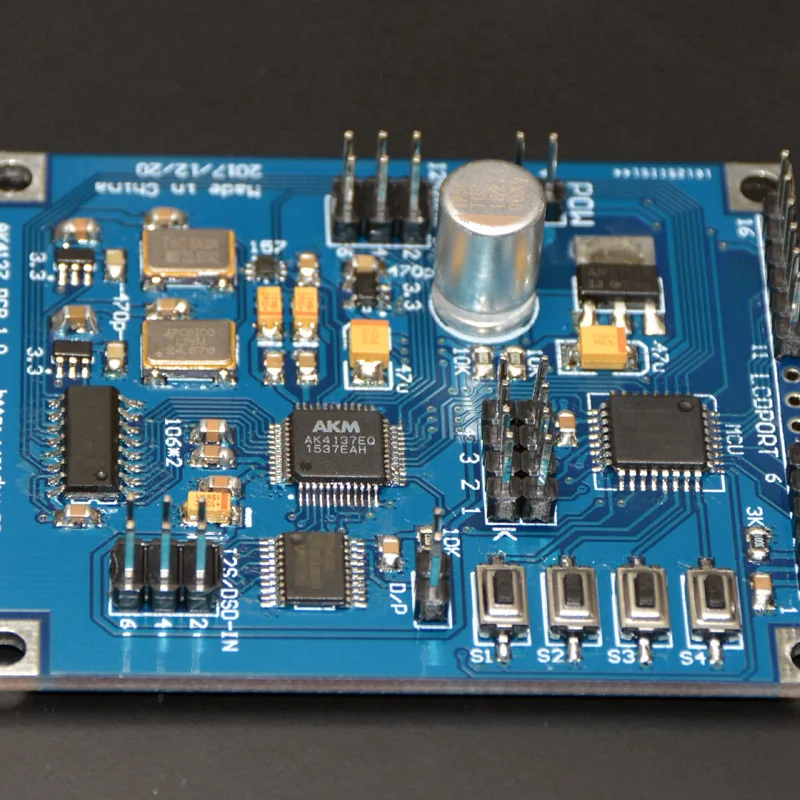

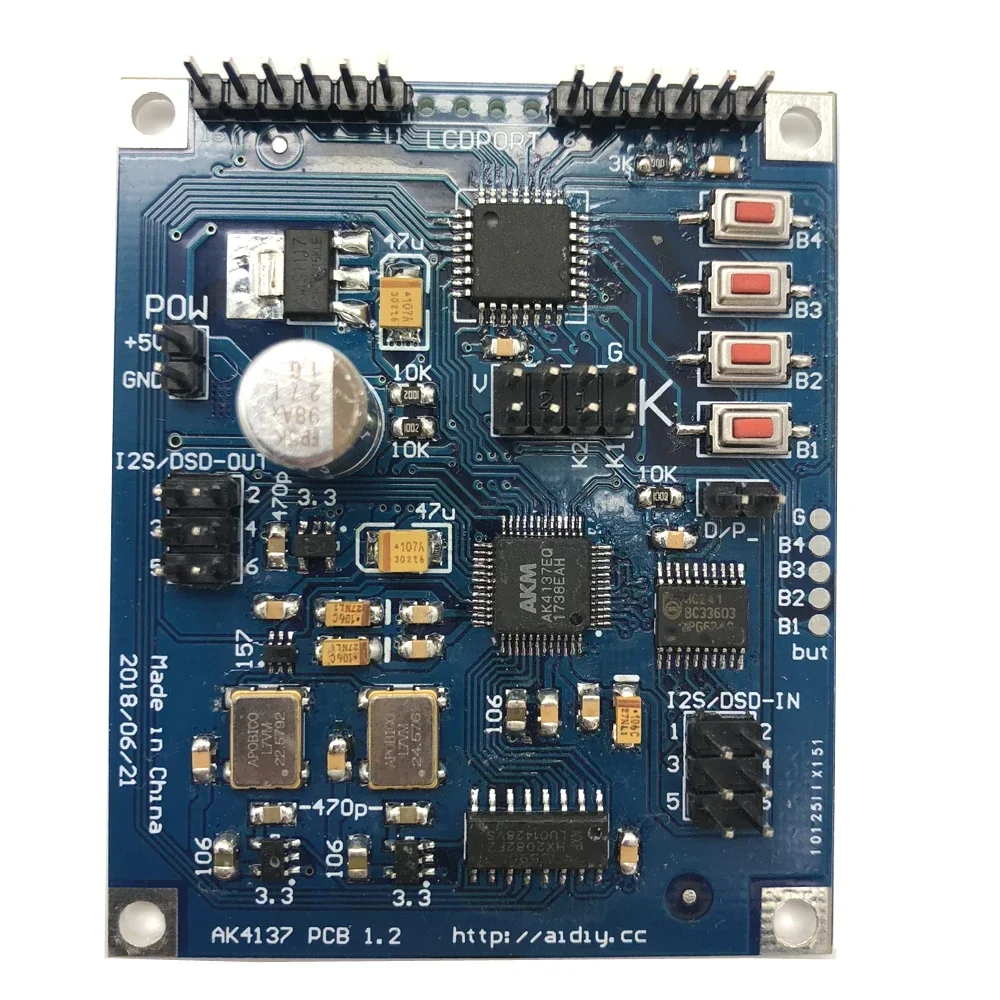

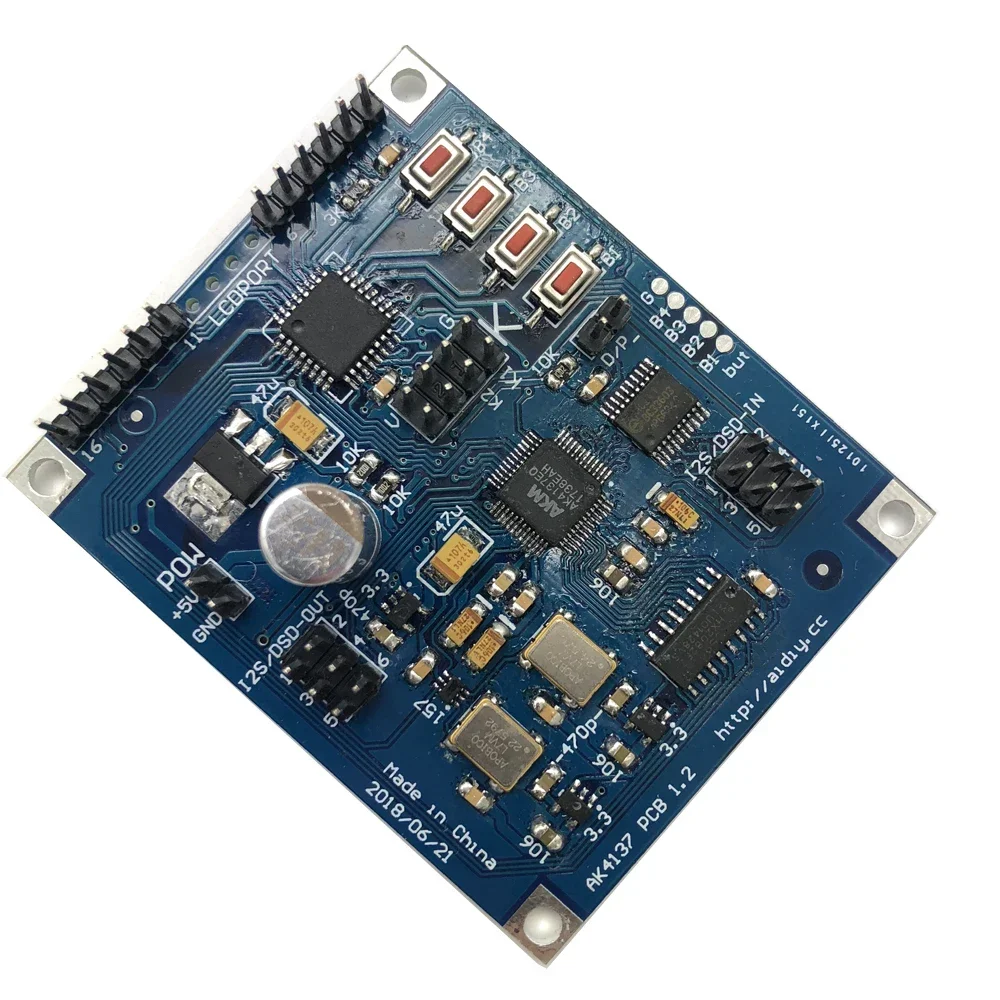

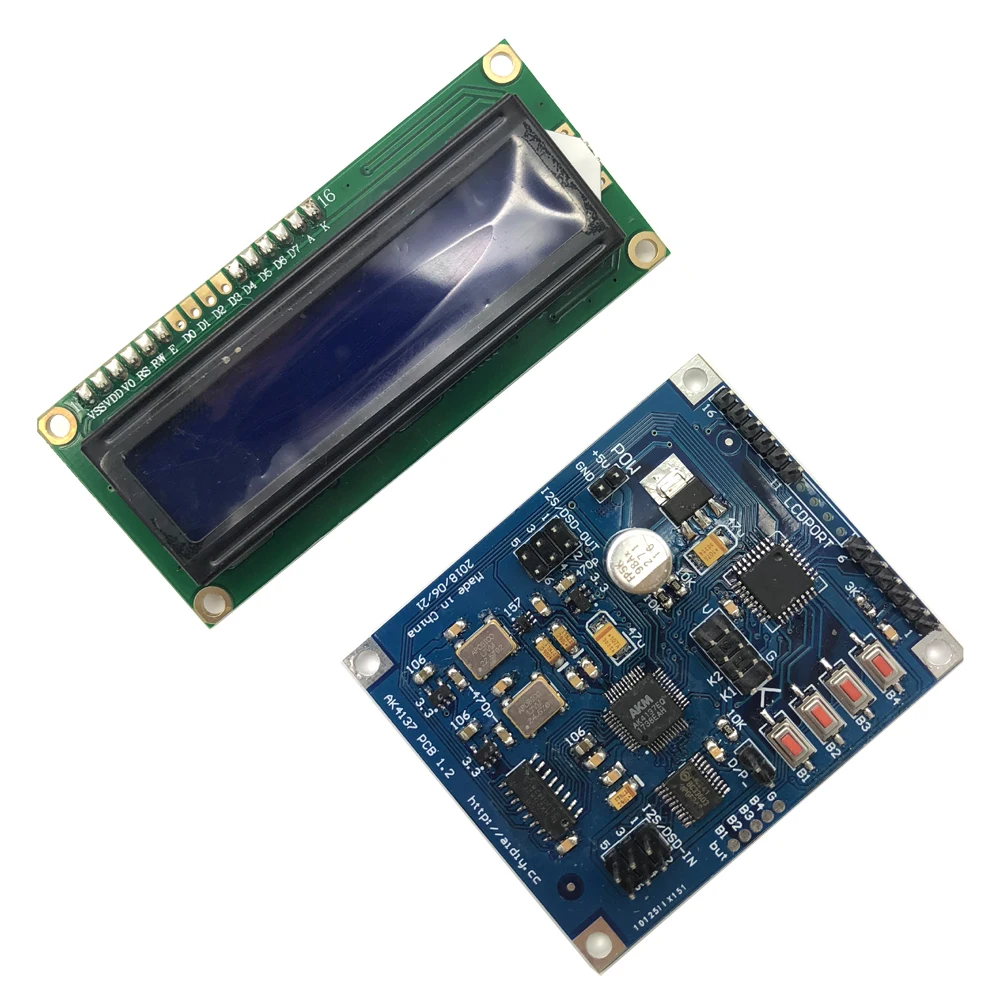

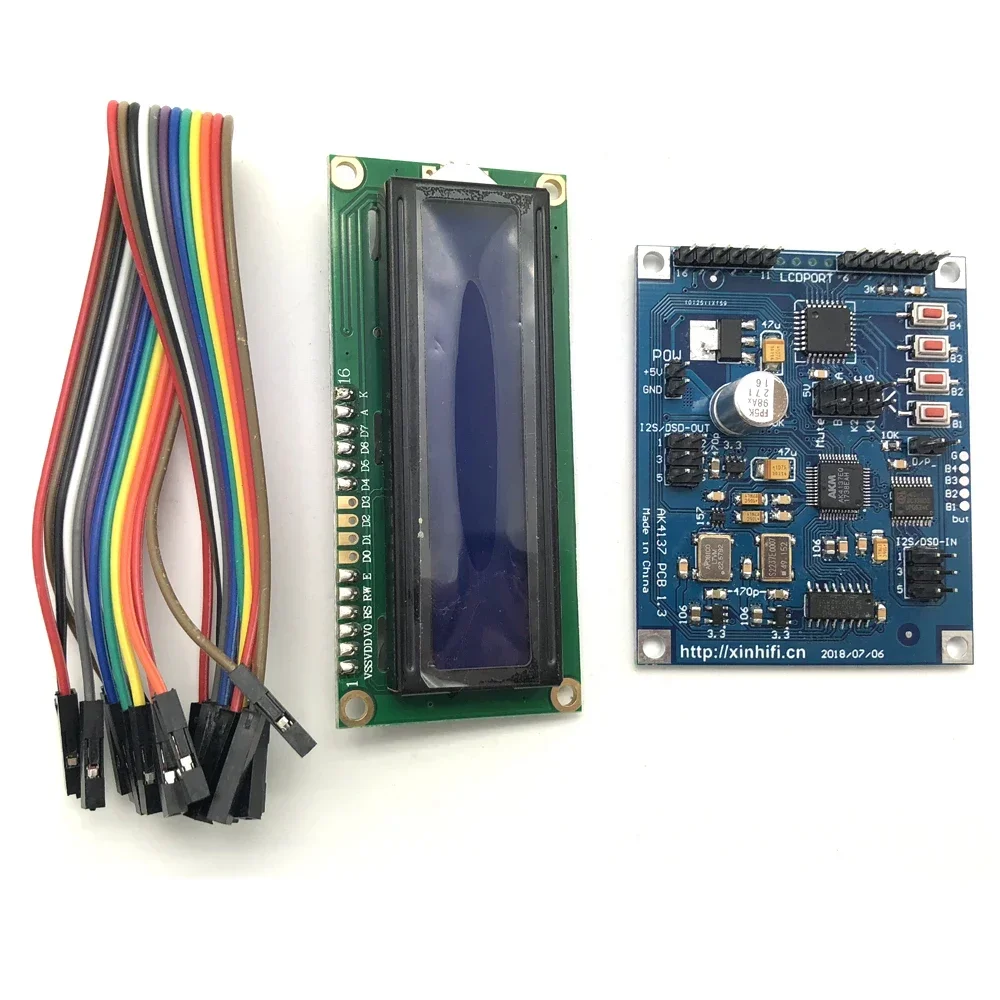

Interface Board descrição:
POW interface é a interface de entrada de energia (apenas DC 5V não pode ser revertida); I2S/DSD-OUT interface é I2S/DSD dados saída interface; i2S/DSD-IN é I2S/DSD dados entrada interface; D/ P é a interface manual do modo de entrada PCM/DSD (o modo de entrada PCM/DSD também pode ser controlado pelo pino 1 da porta de entrada de dados); A porta K é uma interface de função especial; o LCDPORT é a interface de exibição (a tela está conectada ao 1 pino da placa) Conecte o 1 pino da tela, 2 pés a 2 pés… E assim por diante, os quatro pinos do meio sem o pino não estão conectados).
Nota: Desconecte a interface D/P ao usar o modo de entrada de controle I2S/DSD-IN interface 1 pin.
Existem 4 botões na placa para definir a placa (veja abaixo o método de configuração). Além da função de mudo, outras funções definidas pelo botão podem ser desligadas e a placa ainda funcionará no último modo de configuração quando for ligada da próxima vez.
Definição do pino da relação I2S/DSD-IN: 1 pino é DSD permite a entrada (igualmente chamado DSDON ou DSDOE), 2 fixa a terra, 3 fixa a entrada DATA/DSDL, 4 fixa a entrada BCK/DCLK, 5 pinos está vazio, sem conexão, 6 pinos entrada LRCK/DSDR. Esta interface de entrada da placa não requer entrada MCLK para funcionar.
Definição do pino da relação I2S/DSD-OUT: 1 pino é DSD permite a saída (igualmente chamado DSDON ou DSDOE), 2 fixa a terra, 3 fixa a saída DATA/DSDL, 4 pino a saída BCK/DCLK, 5 saída do pino MCLK, 6 saída do pino LRCK /DSDR. Quando o modo PCM é output, o pino 1 outputs um nível baixo, e quando o modo DSD é output, o pino 1 outputs um nível elevado.
Função chave:
Botão 1: Pressione e comprido para alternar o formato de entrada PCM (o modo de entrada PCM é válido); pressione rapidamente para alternar o modo de saída.
Botão 2: Pressione e aperte para alternar a taxa de amostragem da entrada DSD (o modo de entrada DSD é válido); pressione rapidamente para alternar a taxa de amostragem da saída PCM (o modo de saída PCM é válido).
Botão 3: Pressione longamente o modo de comutação do filtro; pressione rapidamente para alternar o número de bits de saída PCM (o modo de saída PCM é válido).
Botão 4: Pressione e comprido é o interruptor jitter; pressione rapidamente o interruptor mudo.
Característica:
Fonte de alimentação: DC5V (tensão DC 5V conectada à CA causará danos à placa) Faixa de tensão 4.8-5.5V (Exceder esse intervalo fará com que a placa seja danificada ou não funcione corretamente).
O sinal de entrada suporta um nível 3.3V de nível 5V; o sinal de saída é nível 3.3V.

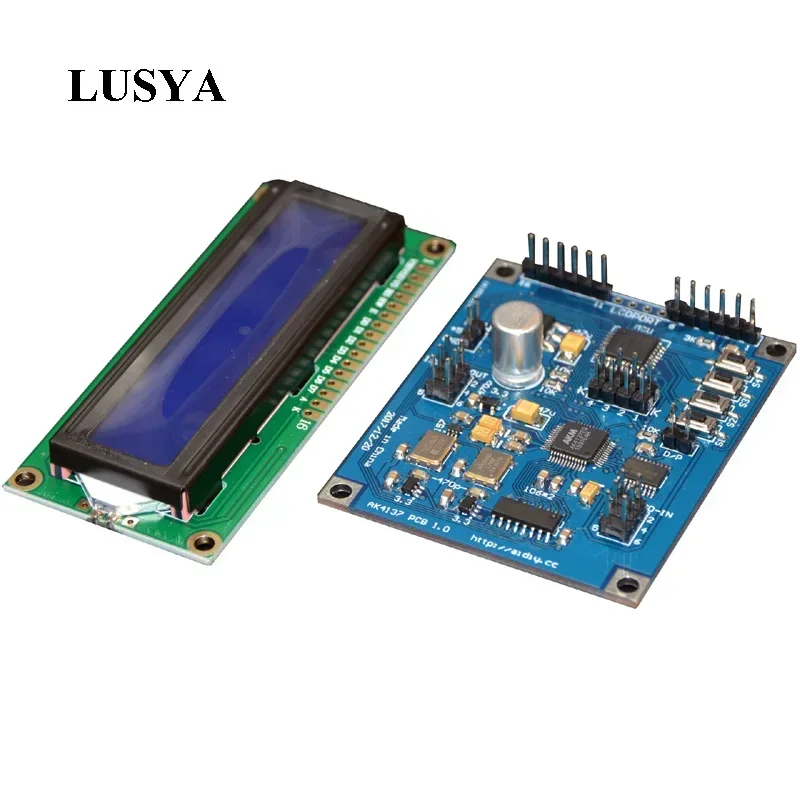

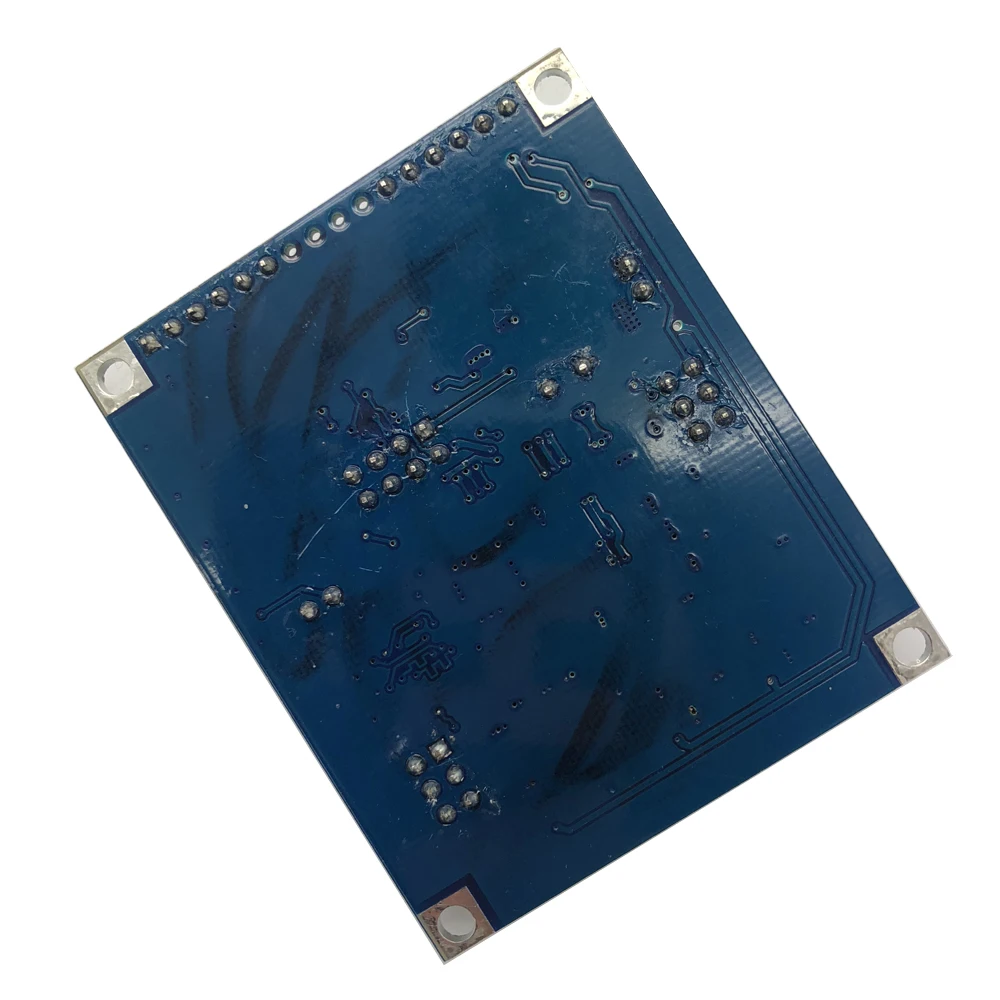

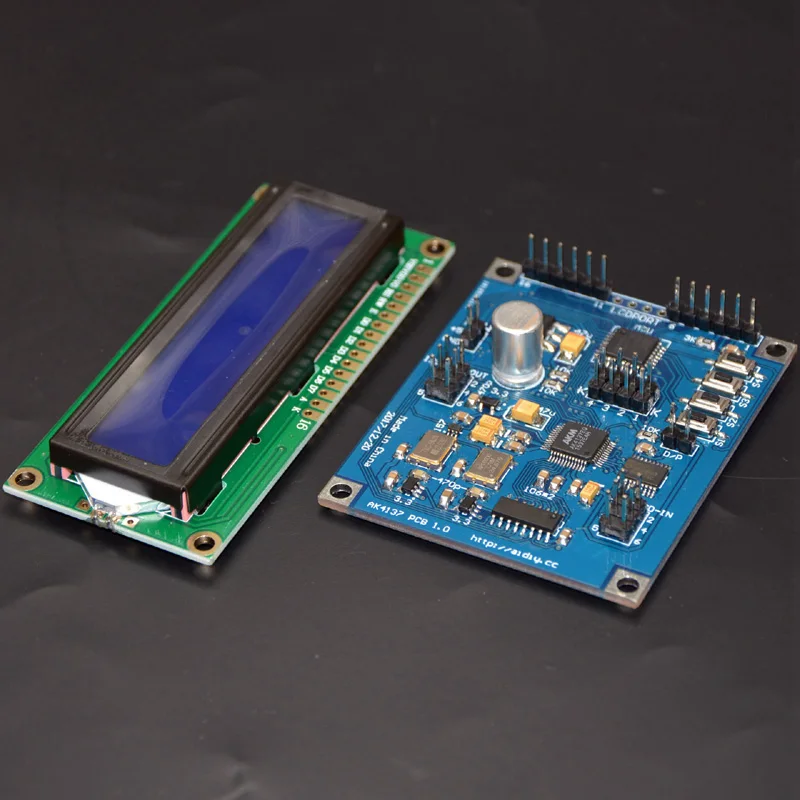

Tamanho do painel PCB: 5.2cm x 6.3cm

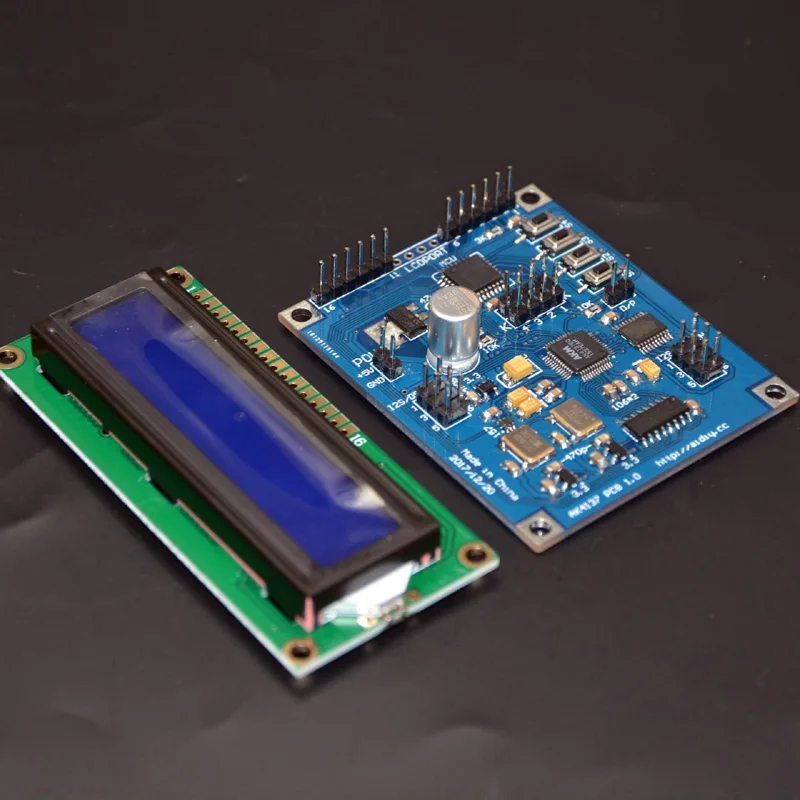

A exposição é uma exposição 1602 padrão
Os dois osciladores de cristal na placa são alimentados por uma precisão LDO, e um deles desliga a outra fonte de alimentação para reduzir a interferência.
Porta K exceto a 1ª 2ª (K1, K2) outras interfaces, por favor tente não usá-la você mesmo.

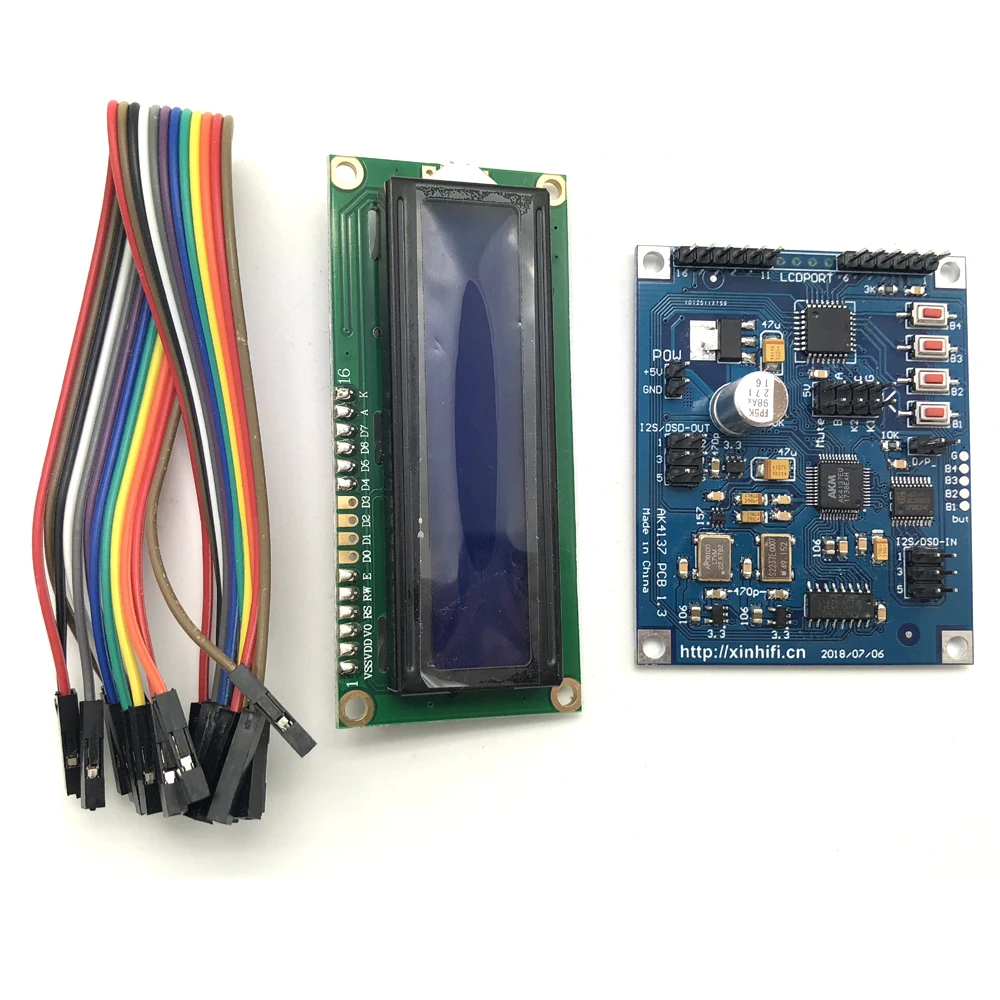

Pacote:
1 peça
4. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
Descrição detalhada do uso:
Primeiro ligue a energia, interface POW conectado a 5V faixa de tensão de alimentação 4.8-5.5V (conexão de alimentação não é muito a dizer, entender os conceitos básicos do circuito saber como se conectar, precisa prestar atenção para a faixa de tensão não é invertida).
Digite as configurações relevantes:
Definir o modo de entrada do sinal: Primeiro, determine se o sinal de entrada é sinal DSD ou sinal PCM (I2S). O modo de entrada pode ser definido através da interface D/P. O modo do sinal de entrada da relação D/P do curto-circuito trabalha no modo do PCM (I2S), desconectado. O modo de entrada D/P funciona no modo DSD. O modo de entrada também pode ser controlado pelo pino de interface I2S/DSD-IN 1. A interface I2S/DSD-IN 1 pino insere o baixo nível para o modo de entrada PCM e o alto nível de entrada para o modo de entrada DSD. Deve-se notar que a interface D/P deve ser desconectada ao usar a interface I2S/DSD-IN modo de entrada de controle de 1 pino (não curto, caso contrário, só pode funcionar no modo PCM e pode causar danos ao dispositivo que fornece sinal DSDON/DSDOE). Quando você precisar inserir o sinal DOP, você também deve configurar a interface de entrada para o modo PCM.

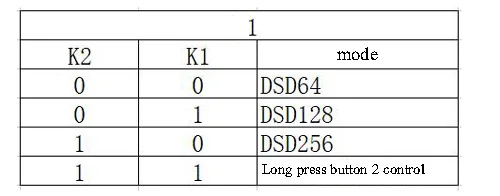

Defina o formato de entrada do sinal, etc.: No modo de entrada PCM, você pode alternar o formato dos dados de entrada pressionando longamente o botão 1. Cada pressão longa altera o formato de um sinal de entrada, e a linha correspondente na primeira linha da tela é &I&. O formato da entrada será exibido na parte de trás e terá uma função de memória de desligamento. Os formatos de entrada incluem I2S, LJ, RJ24, RJ32, DOP e comutação cíclica. No modo de entrada DSD, a taxa de amostragem DSD de entrada pode ser comutada pressionando longamente o botão 2 e a exibição correspondente será exibida após a primeira linha da exibição &I&, com memória de desligamento. As entradas DSD incluem DSD64, DSD128, DSD256 e comutação cíclica. Além disso, a taxa de amostragem DSD da entrada também pode ser comutada pela porta K K1 K2 (ver Tabela 1 abaixo). Deve-se notar que o K1 K2 precisa ser desconectado quando o sinal DSD de entrada é ligado pressionando longamente o botão 2 (K1 K2 está todo desconectado) caso contrário, o estado vago usará o K1 K2 para configurar a taxa de amostragem da entrada DSD). O K1 K2 pode alternar automaticamente a taxa de amostragem DSD de entrada quando emparelhado com a interface italiana (o K1 está conectado à interface italiana 18 pés, o K2 está conectado à interface italiana 19 pés)!
5. Audiovisual Caseiro
Nota: 0 é o nível baixo da entrada (0V) e 1 é o nível alto da entrada (3.3V).
Output configurações relacionadas:
Defina o formato de saída, etc.: Mude o formato do sinal de saída pressionando o botão 1 rapidamente. Os formatos que podem ser definidos incluem formato I2S, LJ (alinhamento esquerdo), RJ (alinhamento direito), DSD64, DSD128, DSD256 e comutação cíclica com memória de desligamento. Há uma exibição associada na segunda linha da tela.
Defina a taxa de amostragem do modo de saída PCM (esta função é válida, a taxa de amostragem de saída DSD é comutada pressionando rapidamente o botão 1): comute a taxa de amostragem do sinal de saída pressionando rapidamente o botão 2, a taxa de amostragem configurável inclui 44.1K, 48K, 88.2K, 96K, 176.4K, 192K, 352.8K, 384K, SLA (saída do modo escravo), comutação cíclica com memória de desligamento e exibição relacionada na segunda linha da tela.
Definir o número de bits no modo de saída PCM (pode ser definido em todos os formatos de dados PCM): Alterne o número de bits do sinal de saída pressionando o botão 3 em breve. O número de bits que pode ser definido inclui 16bit, 20bit, 24nit, 32bit (outros bits não são suportados)., comutação de loop com memória de desligamento e exibição relacionada na segunda linha da tela.
Outras configurações:

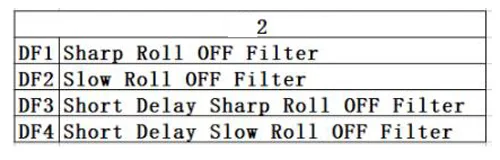

Configuração do filtro digital: Mude o modo de filtro digital pressionando longamente o botão 3. Esta configuração tem memória de desligamento e será exibida na segunda metade da primeira linha da tela. O conteúdo do visor é DF1, DF2, DF3, DF4, correspondendo ao modo de filtro no quadro 2 seguinte.
6. Amplificadores para Home Theaters
Ajuste do jitter (adicione o jitter ao sinal): Ajuste o interruptor do pontilho pressionando por muito tempo o botão 4. Após pressão longa, os dois últimos dígitos da segunda linha da tela exibem &DT& para ativar a função de dithering. Após pressão longa, os dois últimos dígitos da segunda linha da tela são exibidos. DT &desaparece para desligar o jitter. Esse recurso tem uma memória de desligamento.
Configuração do mudo: Método de configuração Pressione rapidamente o botão 4 A última linha da primeira linha da tela exibe &MT& para silenciar e pressione rapidamente &MT& novamente para cancelar a reprodução normal do mudo. Esta função não possui memória de desligamento.
7. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
8. Audiovisual Caseiro
9. Amplificadores para Home Theaters
10. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
11. Audiovisual Caseiro
12. Amplificadores para Home Theaters
13. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
14. Audiovisual Caseiro
15. Amplificadores para Home Theaters
16. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
17. Audiovisual Caseiro
18. Amplificadores para Home Theaters
19. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
20. Audiovisual Caseiro
21. Amplificadores para Home Theaters
22. Lusya-placa Decodificadora Dac Raspberry pi Iis Leitor
