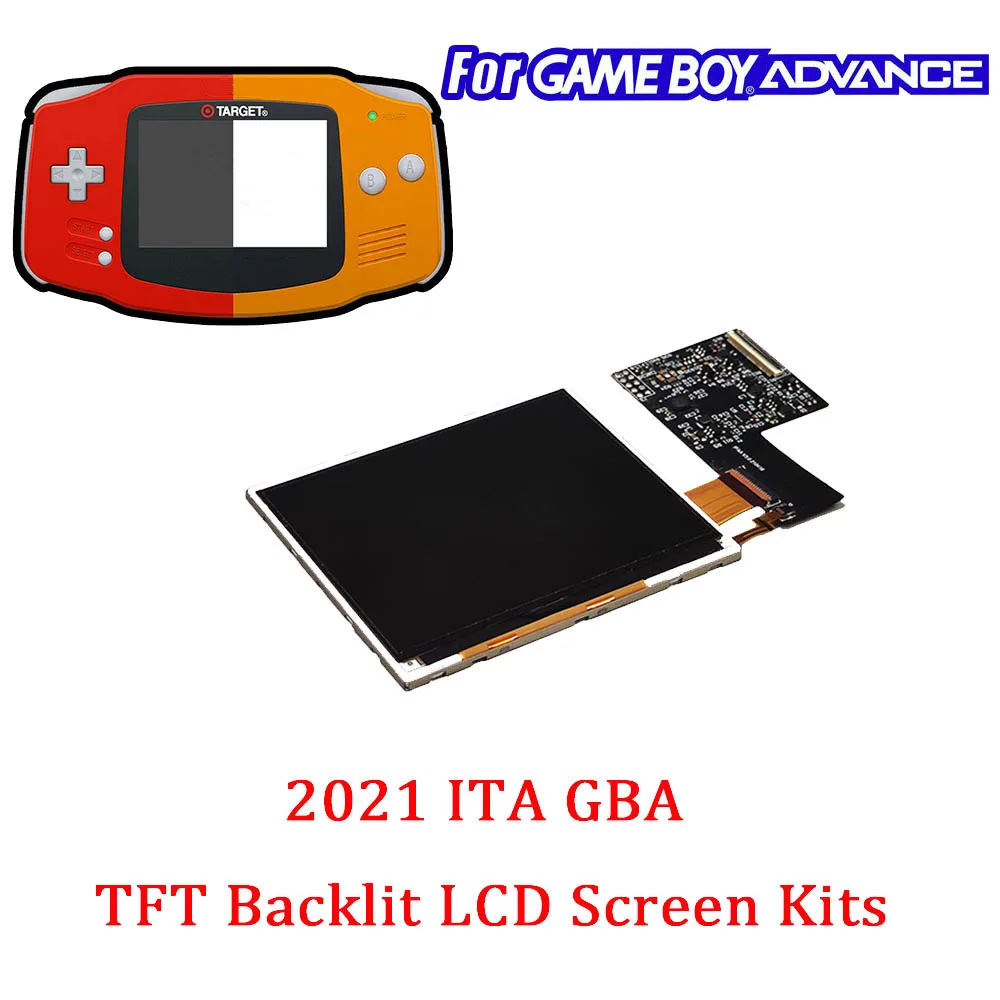

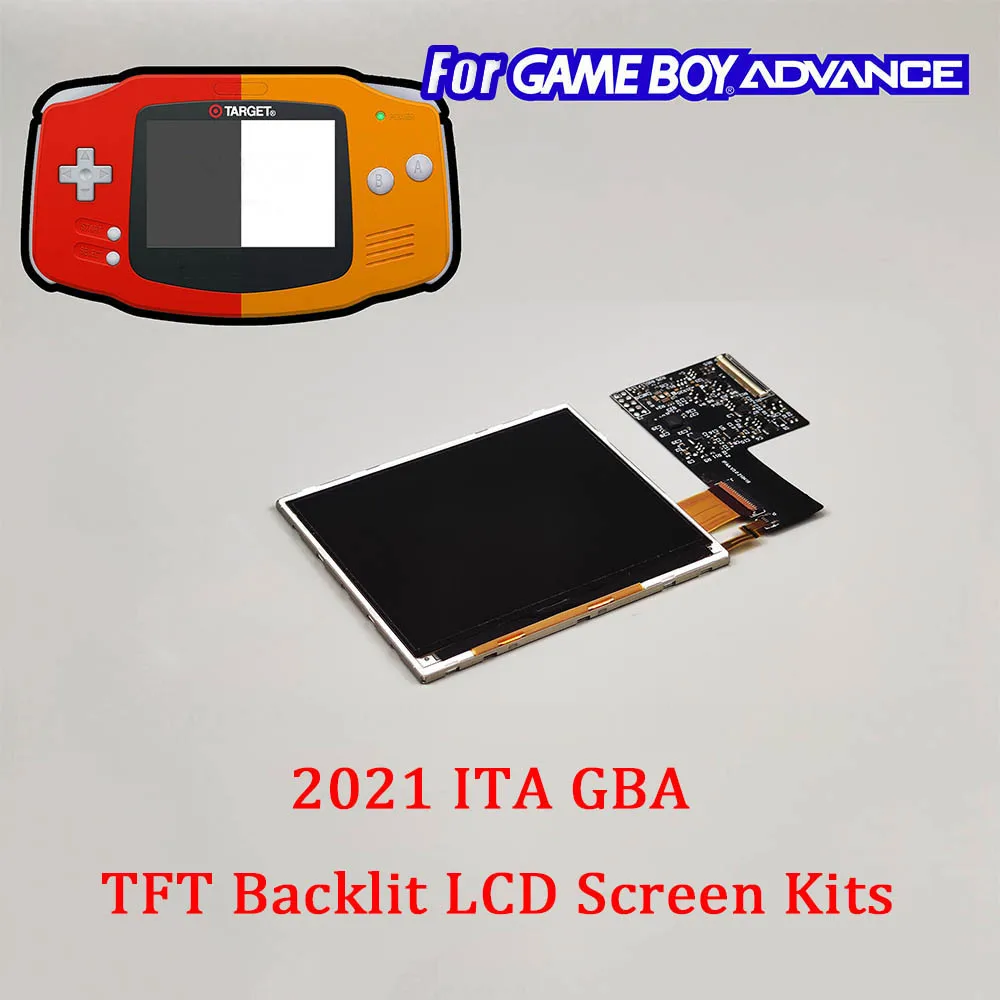

Ita Gba Retroiluminado Tft Lcd Kits de Tela para Gba Tanto Agb 32pin e 40pin Destaque Brilho Lcd Kits para Gameboy Avanço 2023

2021 ita gba retroiluminado tft lcd kits de tela para gba tanto agb 32pin e 40pin destaque brilho lcd kits para gameboy avanço # fs

2021 ita gba tft kits de tela lcd retroiluminado

Características da tela:

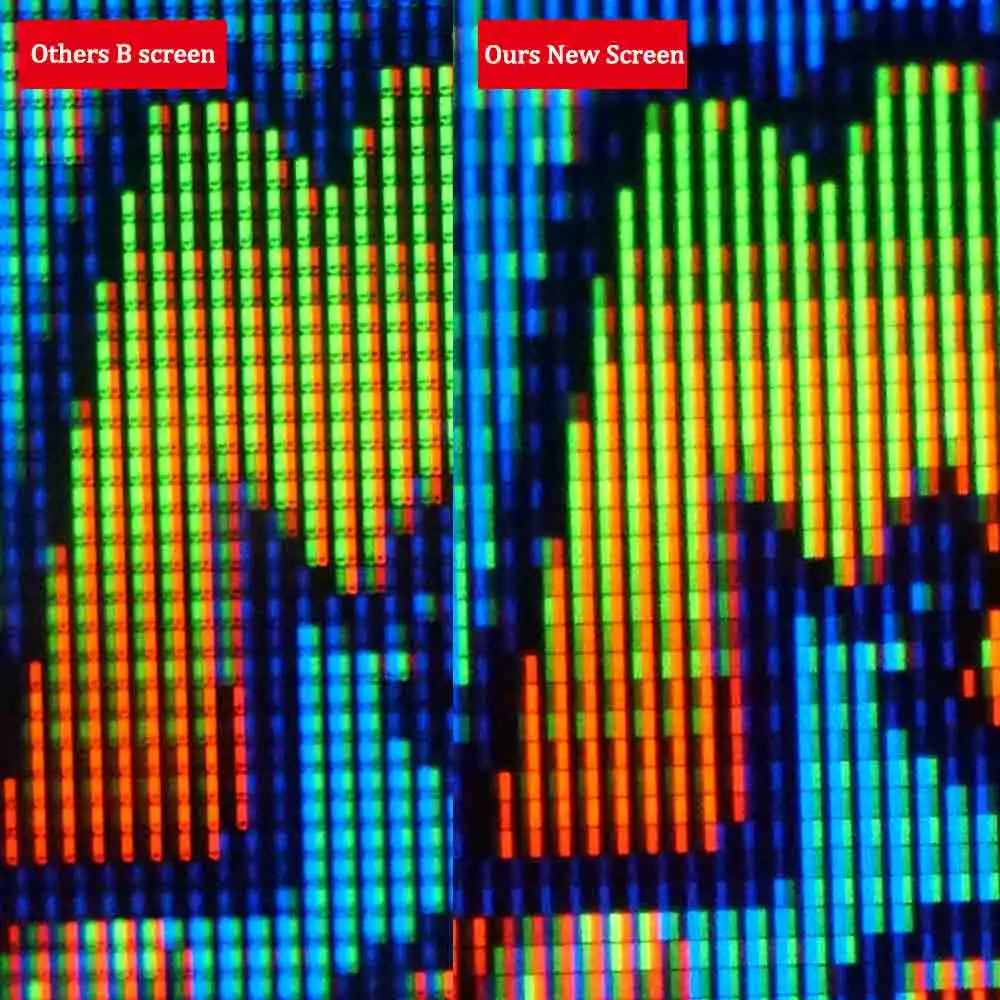

1. ponto físico por exibição de ponto.

2. toque para ajustar o brilho.

3. apoie a função de memória de brilho e pode ajustar a janela de exibição parcial.

4. no menor brilho, o consumo de energia do kit é de 0.15w

5. use a tela inferior do dsi para transferir, 240*160 display.

6. o tamanho da imagem da tela lcd é o mesmo para a tela original, de modo que a lente da tela pode ser universal.

7. vem com os cabos e suportam duas placas-mãe diferentes (32pin e 40pin) ao mesmo tempo. Ambos podem suportar.

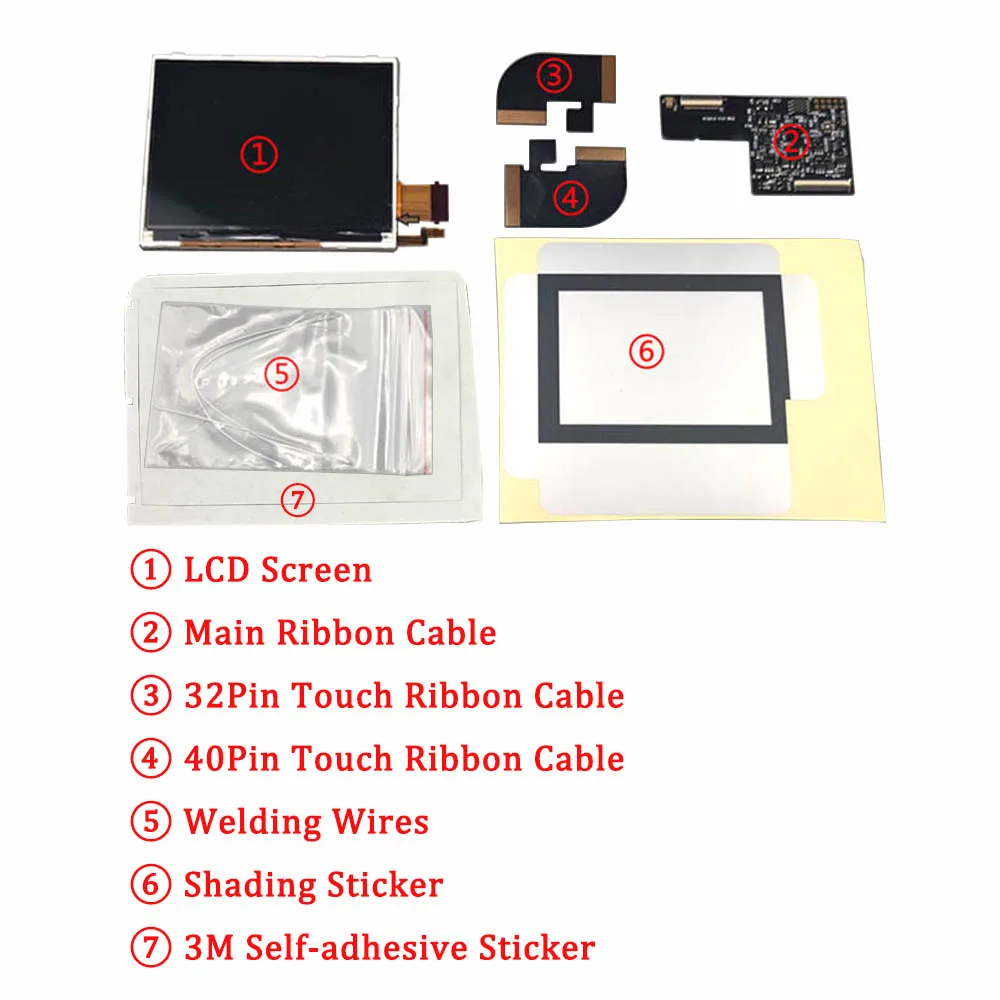

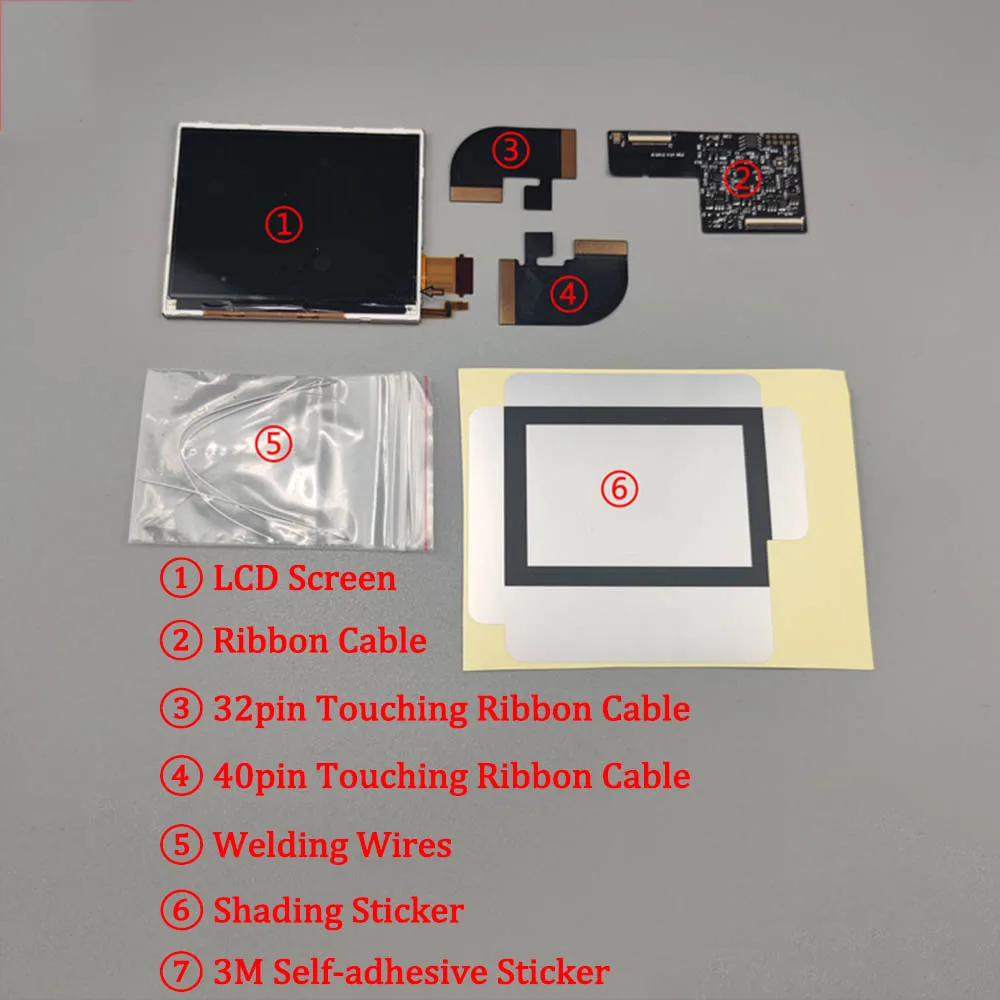

Pacote incluído:
Screen tela do lcd
Cable cabo de fita
32cabo de fita 32pin
40cabo de fita 40pin
Wires fios de soldagem
Sticker adesivo de sombreamento
Sticker adesivo autoadesivo de 3m

Etapas de instalação detalhadas (combinadas com a imagem detalhada abaixo):

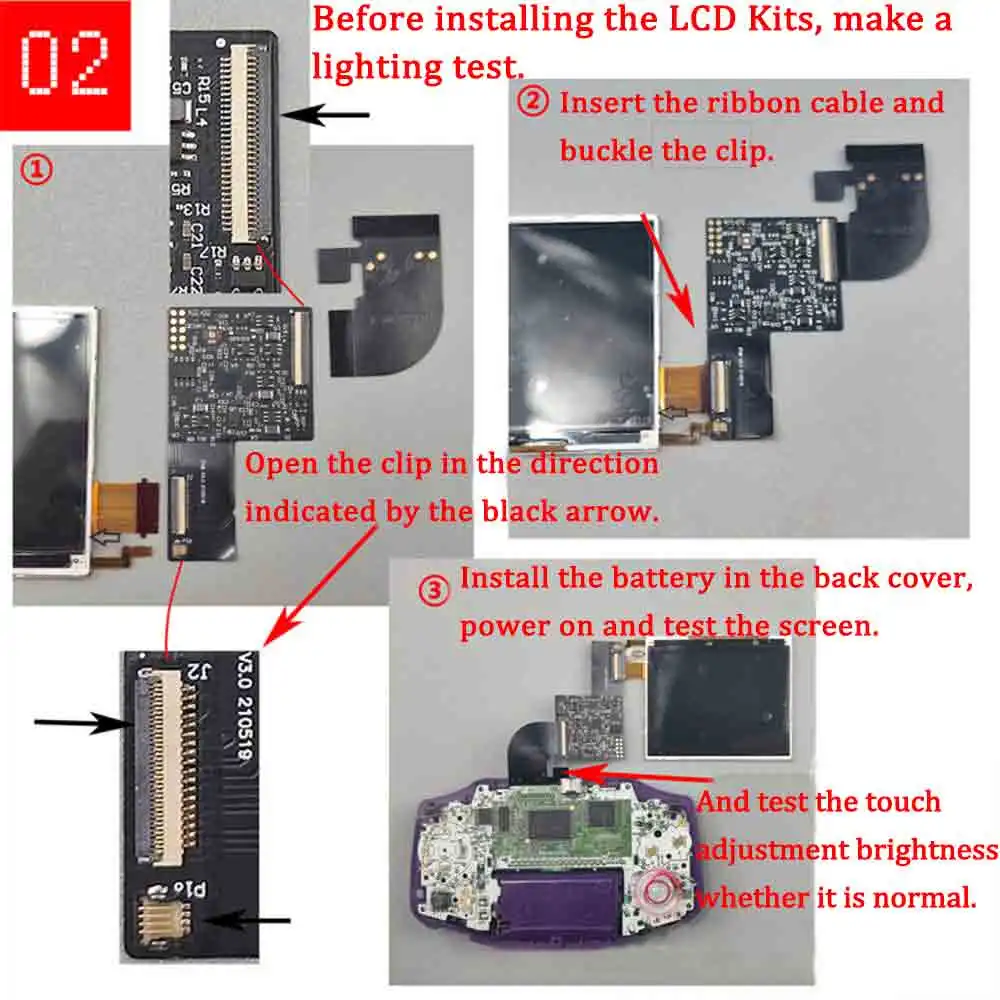

1. antes de instalar os kits lcd, faça um teste de iluminação.

2. abra o clipe na direção indicada pela seta preta.

3. insira o cabo de fita e fivela o clipe.

4. instale a bateria na capa traseira, ligue e teste a tela.

5. ao mesmo tempo, teste o brilho do ajuste do toque se é normal.

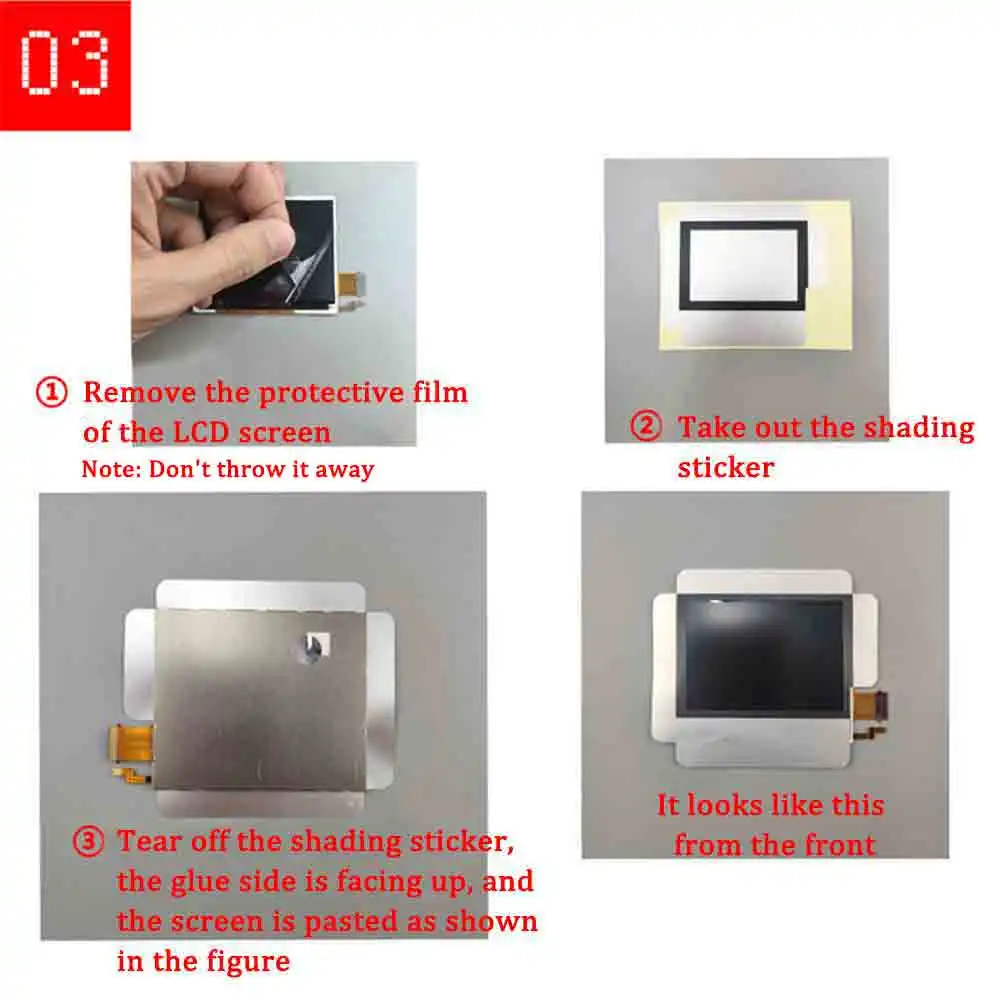

6. remova a película protetora da tela lcd (não jogue fora);

7. tire o adesivo de sombreamento;

8. rasgue o adesivo de sombreamento, o lado da cola está virado para cima, e a tela é colada como mostrado na figura;

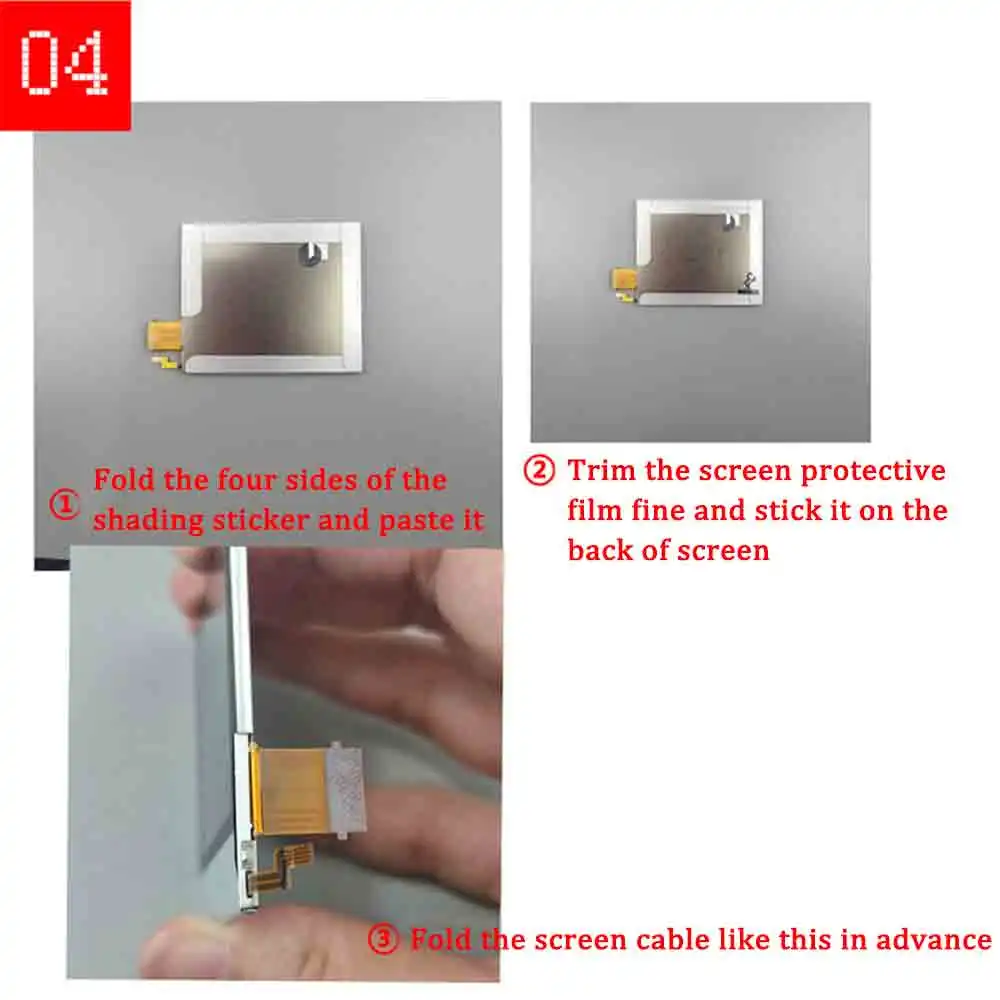

9. dobre os quatro lados da etiqueta de sombreamento e cole-a;

10. apare a película protetora da tela fina e cole-a na parte de trás da tela;

11. dobre o cabo da tela como este com antecedência;

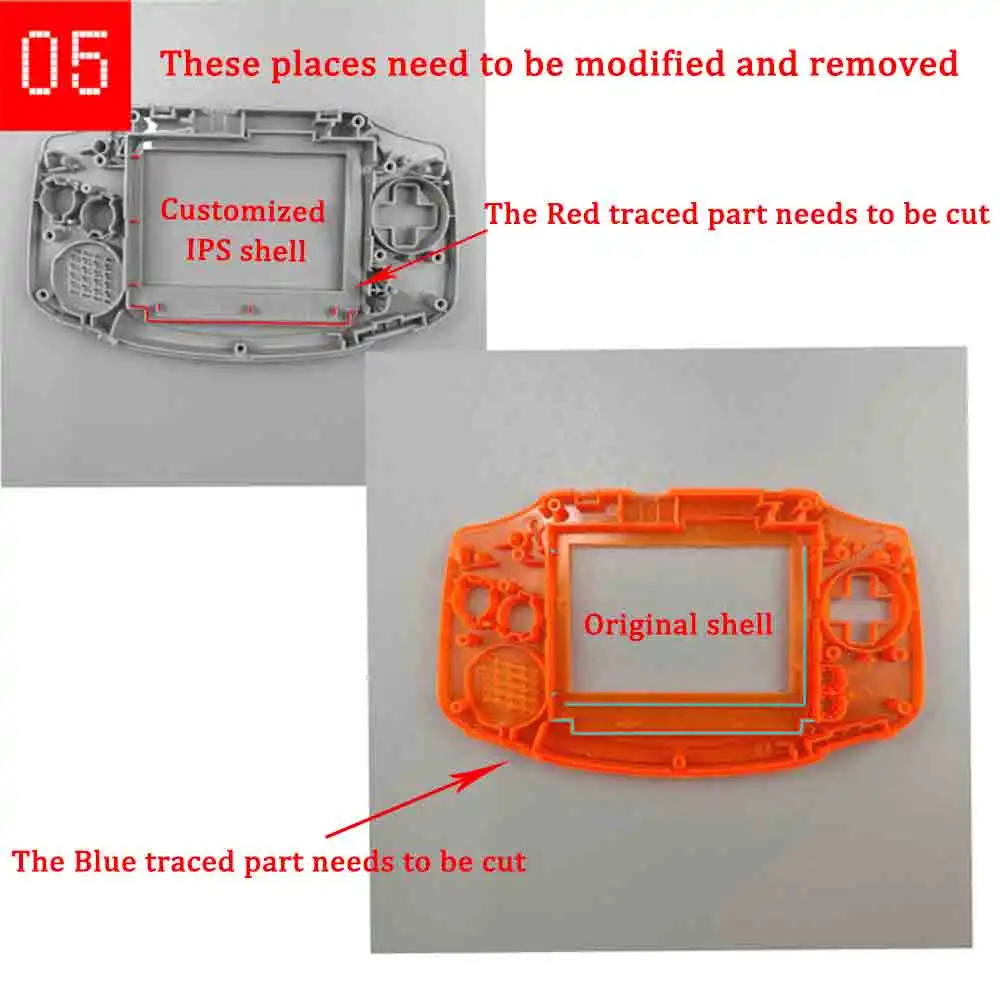

12. 12. Esses lugares precisam ser modificados e removidos
Escudo personalizado do ips: a parte traçada vermelha precisa ser cortada
Casca original: a parte traçada azul precisa ser cortada

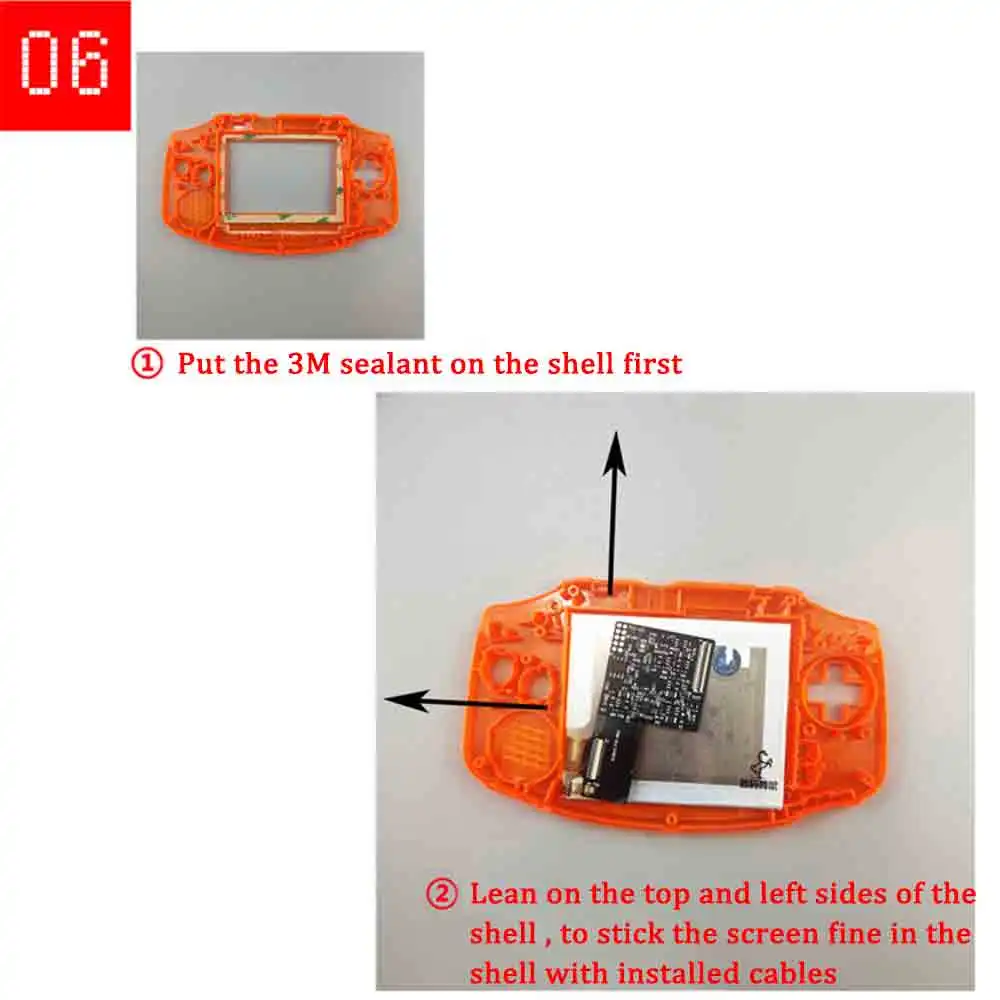

13. Coloque o vedador 3m na casca primeiro

14. Inclinar-se sobre os lados superior e esquerdo do escudo, para furar a tela bem no escudo com cabos instalados

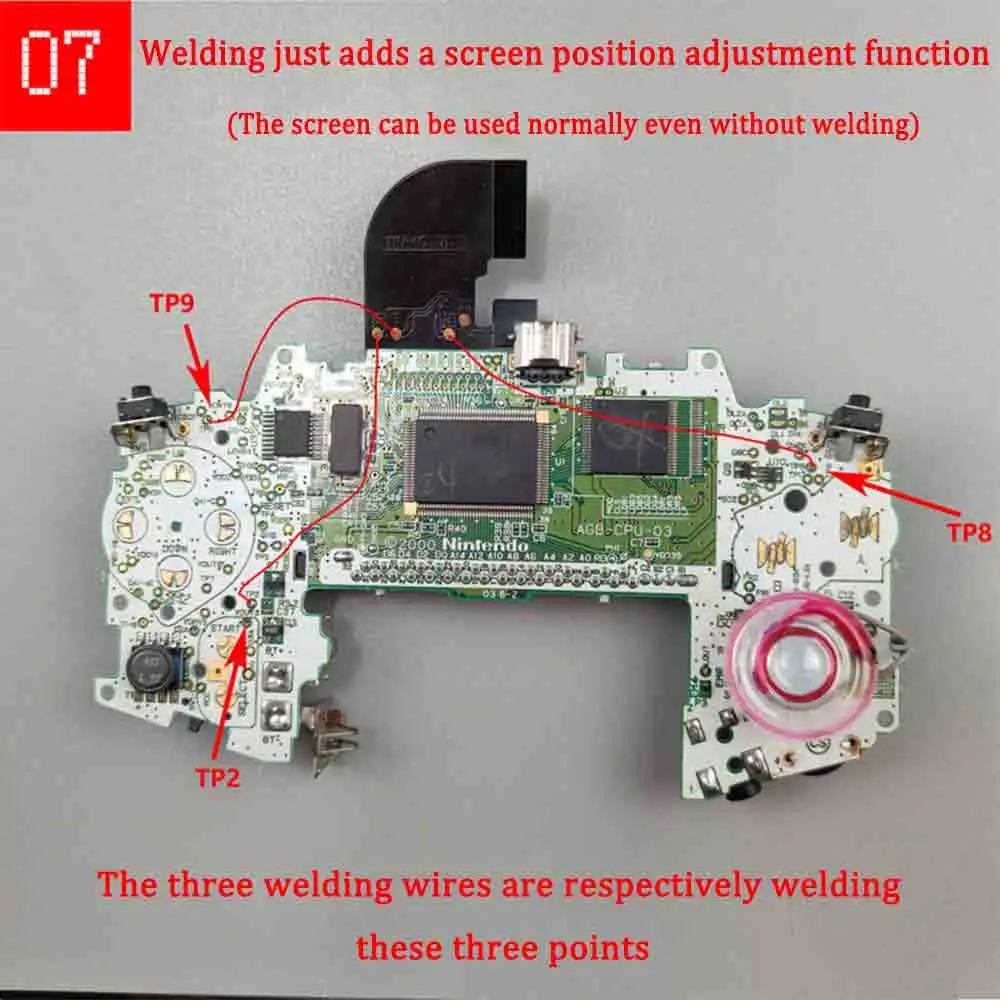

15. 15. Soldagem apenas adiciona uma posição de tela adjustmFunção de ent
(A tela pode ser usada normalmente mesmo sem soldagem)

16. 16. Os três fios da soldadura estão soldando respectivamente estes três pontos

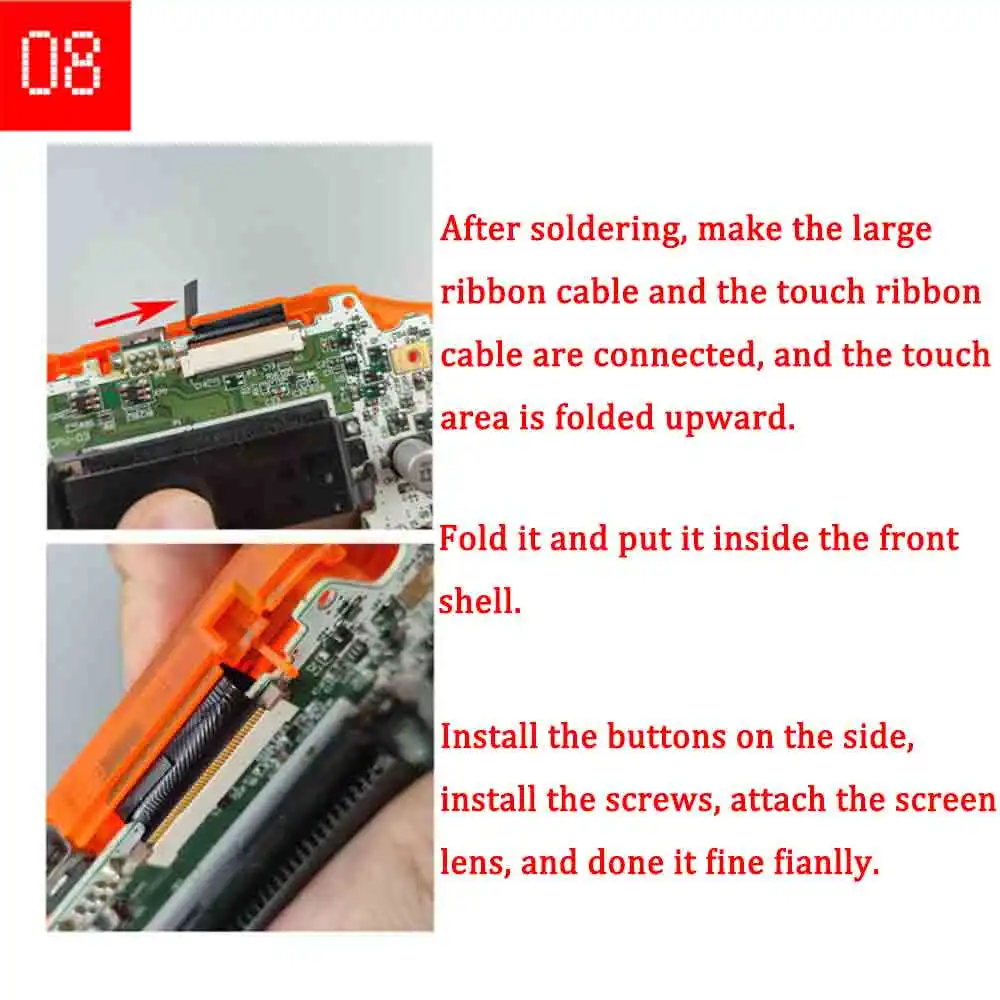

17. 17. Após a solda, faça o grande cabo de fita e o cabo de fita de toque são conectados, e a área de toque é dobrada para cima

18. 18. Dobre e coloque-o dentro da casca dianteira

19. 19. Instale os botões no lado, instale os parafusos, anexe a lente da tela e faça isso bem fianlly.
