Ficha técnica do produto

Características	Especificações
Suporte a Aplicativo	NÃO
Frequência	433mhz
Canal	4
Embalagem	NÃO
Número do Modelo	Kr1204-4 + 5RC
Comunicação sem FIO	RF
Utilização	Universal, iluminação, porta Elétrica, cortinas Automatizadas
Nome da Marca	Angry Monkey
Origem	CN (origem)
Working Voltage	12 V
Quiescent Current	5MA
Receiving Sensitivity	97dbm
Modulation Mode	ASK
Matching Mode	Intelligent Learning Code
Working Temperature	-30~+80
Shell	YES
PCB Dimension	68.2×48.2(mm)
RF Working Mode	Superheterodyne
Output Terminal	NO , NC , com

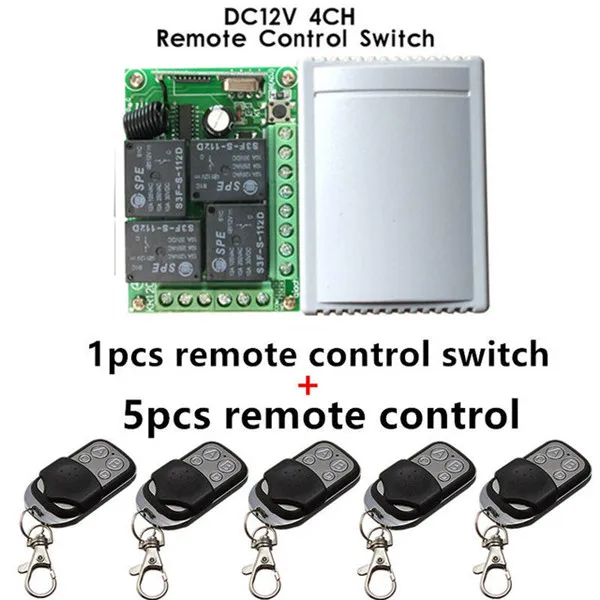

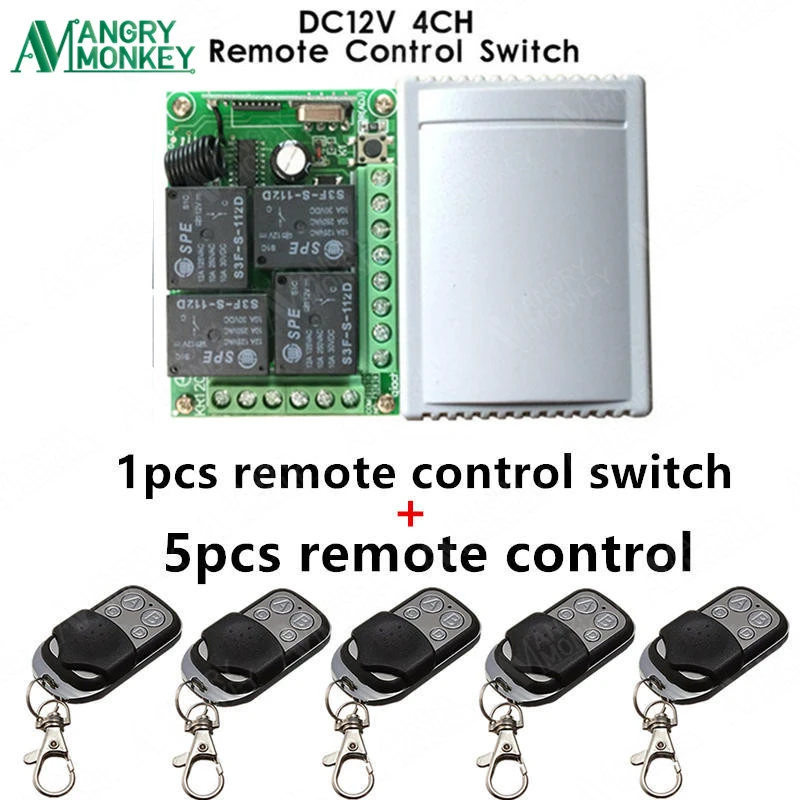

433 Mhz Módulo Receptor Sem Fio Universal Interruptor Remoto DC12V 4CH relay e 5 peças 4 channel RF Remote 433 Mhz Transmissor

Inclua 🙁 o modelo da ordem 4 pode ser escolhido)

Ordem Modelo 1:

1 peça KR1204-4 e 5 controles remotos

Detalhes:

Módulo do interruptor do receptor (KR1204-4): 1 parte com escudo plástico

Controle remoto: 5 peças com bateria

1. Controle Remoto

Ordem Modelo 2:

1 peça KR1204-4 e 3 controles remotos

Detalhes:

Módulo do interruptor do receptor (KR1204-4): 1 parte com escudo plástico

Controle remoto: 3 peças com bateria

2. Interruptor Remoto sem Fio Universal 433 Mhz

Ordem Modelo 3:

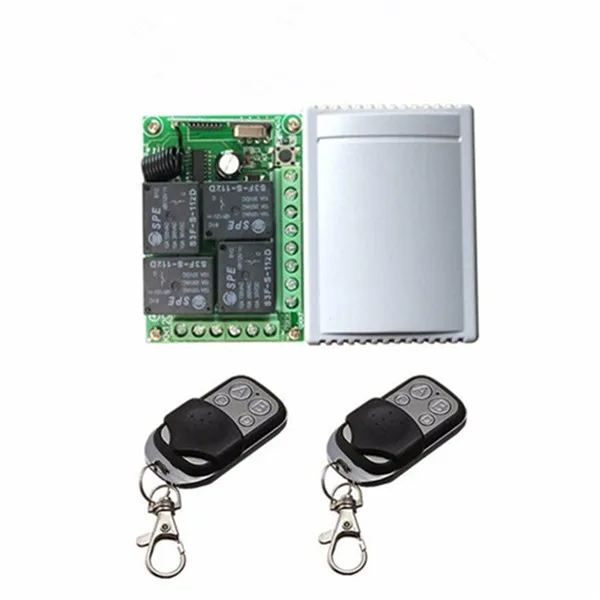

1 peça KR1204-4 e 2 controles remotos

Detalhes:

Módulo do interruptor do receptor (KR1204-4): 1 parte com escudo plástico

Controle remoto: 2 peças com bateria

3. Peças e Acessórios

Ordem Modelo 4:

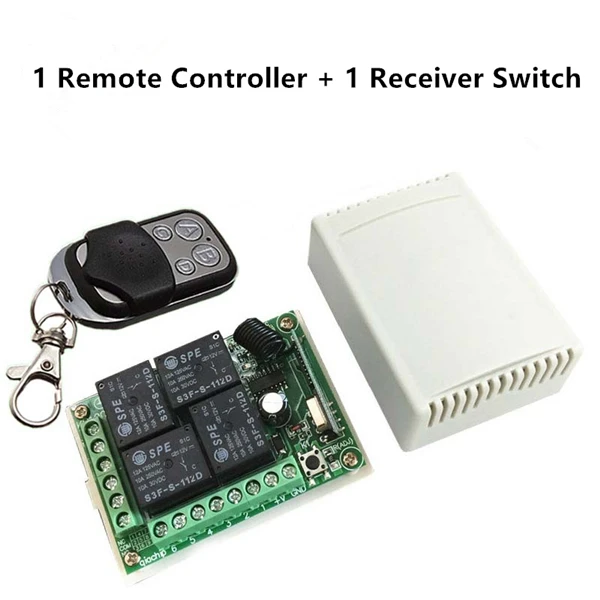

1 peça KR1204-4 e 1 controles remotos

Detalhes:

Módulo do interruptor do receptor (KR1204-4): 1 parte com escudo plástico

Controle remoto: 1 peça com bateria

4. Controle Remoto

A maneira de conexão do circuito:

Por favor note: O número da peça do módulo do interruptor receptor KR1204-4 tem 3 maneiras de modo de trabalho. O sinal SAÍDA tem 2 níveis de tensão. Decidiu-se pelo IMPUT do pino COM.

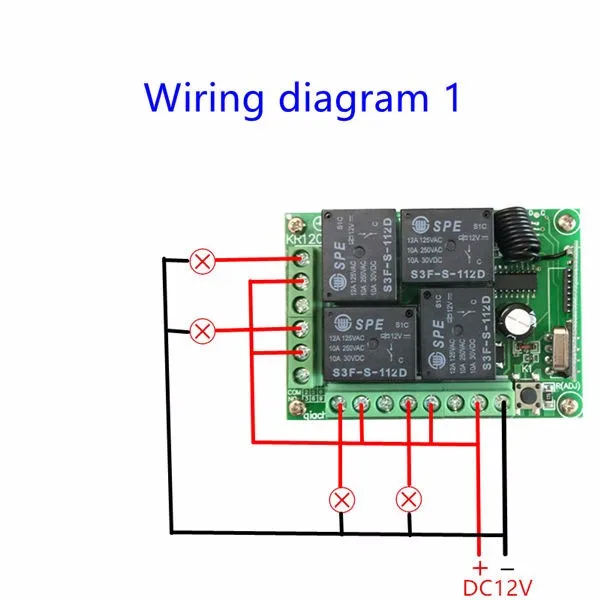

Modo 1 DE SAÍDA:

Conecte o COM à fonte de alimentação por DC12V, o pino da saída criará o sinal DC12V. Por favor verifique abaixo diagrama para melhor compreensão.

5. Interruptor Remoto sem Fio Universal 433 Mhz

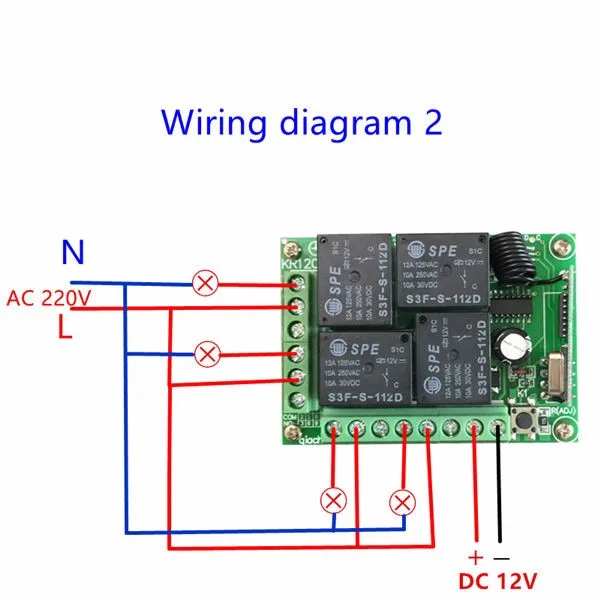

SAÍDA modo 2 :

Conecte o pino COM com qualquer outra fonte de alimentação adicional, a saída criará o mesmo sinal de tensão que o Power Supply. it adicional pode ser corrente contínua ou corrente alternada. Decidido pela fonte de alimentação adicional.

MAS, observe por favor:A fonte de alimentação adicional deve estar no alcance do módulo do interruptor do receptor-(DC5-12V,CA85-240V).

Por favor verifique abaixo diagrama para melhor compreensão.

6. Peças e Acessórios

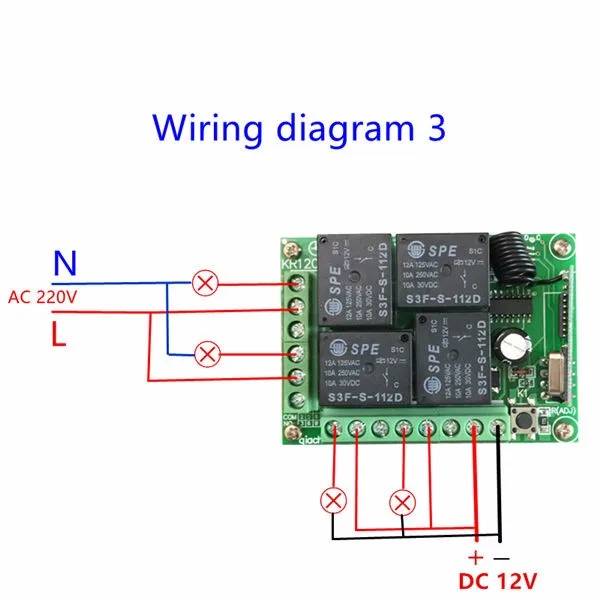

SAÍDA modo 3:

Modo de trabalho mix: Você também pode fazer 2 canais trabalhar sob o modo de saída DC e 2 com a saída AC. Por favor verifique abaixo diagrama para melhor compreensão.

7. Controle Remoto

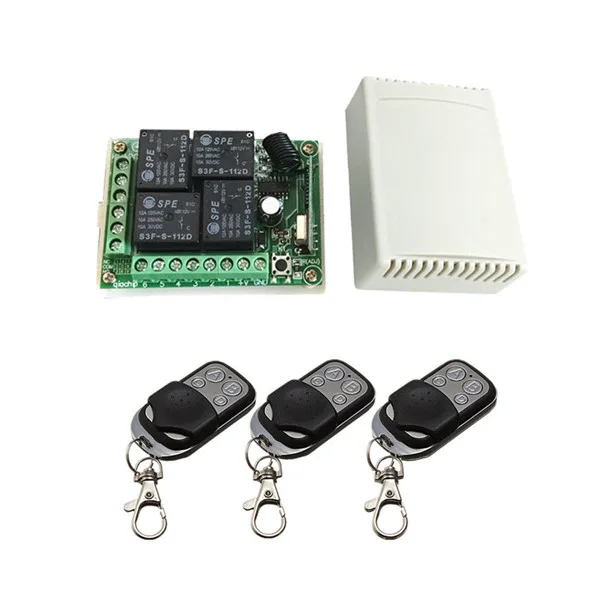

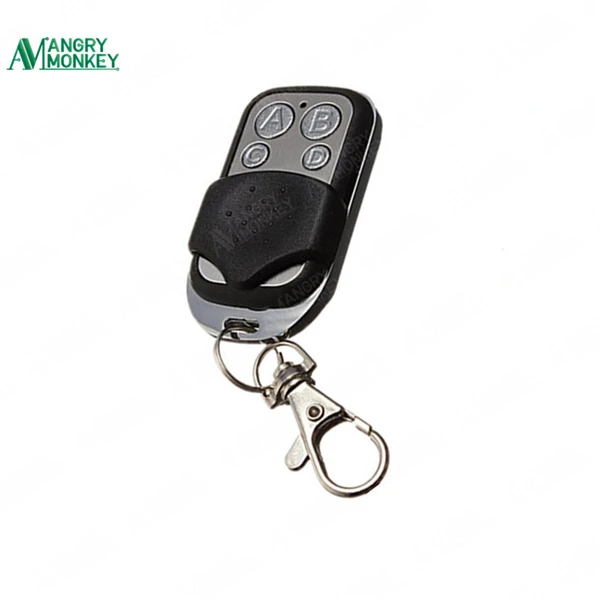

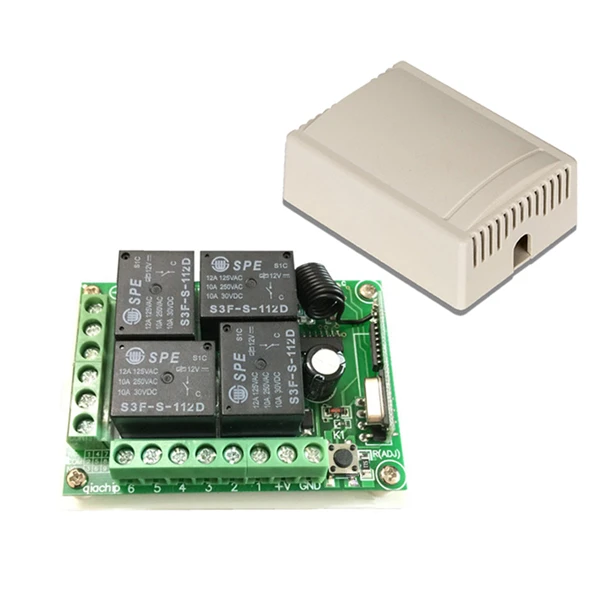

Foto do produto:

8. Interruptor Remoto sem Fio Universal 433 Mhz

9. Peças e Acessórios

Nota: se você selecionar a quantidade diferente Controles Remotos ou Receiver Switch Module, por favor clique abaixo da imagem para o que você precisa:

INFORMAÇÕES IMPORTANTES:

Você pode combinar o controle remoto com o Receiver SwitchModule (KR1204-4) no modo 3.

Modo remoto 1:Momentário/Jog

Pressione e segure uma tecla->ON; Solte a tecla->OFF

Detalhes:

Segure uma tecla, o canal correspondente está funcionando/ON; Então solte o dedo o canal gira para parar/OFF.

Modo remoto 2:Alternar/Bloqueio automático

Pressione uma tecla->ON; Pressione a mesma tecla novamente->OFF

Detalhes:

Pressione uma tecla uma vez, a volta do canal correspondente trabalhando/ON;

Pressione a mesma tecla mais uma vez o mesmo canal virar para parar/OFF.

Modo remoto 3: Travado/Inter-Lock

Pressione uma tecla uma vez->ON; Pressione outra tecla uma vez->OFF

Detalhes:

Pressione uma tecla uma vez (pegue uma tecla por exemplo), o canal correspondente (como o canal 1) vire para trabalhar/ON;

Pressione outra tecla uma vez (pegue a tecla B, por exemplo), o mesmo canal gire para parar/desligar. Ao mesmo tempo, outro canal correspondente (como o canal 2) volta para trabalhar/ON.

Como definir o modo de controle remoto:

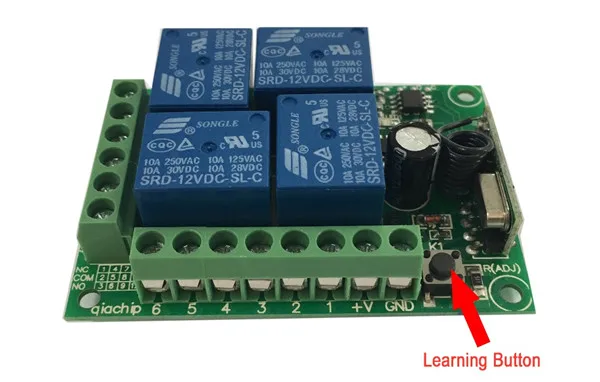

Por favor, encontre a Chave de Aprendizagem do Módulo Receptor Switch verificando a foto abaixo:

10. Controle Remoto

Nota: Quando você recebe o produto, talvez definido em um modo remoto aleatoriamente, que porque cada produto tem teste quando ele pode ser organizado para envio. Então, se você quiser selecionar o modo remoto que você gosta, por favor Exclua os dados existentes para a primeira etapa:

Como fazerExcluir os dados existentes do controle remoto

Pressione a tecla aprendizagemSobre oMódulo Interruptor ReceptorPlaca8 vezes, Em seguida, aguarde o indicador LED no flash da placa por 7 vezes, os dados existentes são excluídos com sucesso. (se o indicador LED na placa não piscar, por favor, verifique o status da fonte de alimentação, acerte e tente mais vezes)

Como fazerDefina o Modo Remoto:

1-Modo Momentary/Jog:

Pressione a tecla aprendizagemNa placa Receiver Switch Module uma vez, o indicador LED ON-board piscará simultaneamente. Em seguida, pressione qualquer tecla remota (ou qual delas você deseja usar), o indicador LED on-board pisca 3 vezes para informar que a configuração do modo momentâneo é bem-sucedida.

2-Alternar/Auto-Bloqueio:

Pressione a tecla aprendizagemSobre oMódulo Interruptor ReceptorPlaca2 vezes.O indicador LED ON-board irá piscar simultaneamente.Em seguida, pressione qualquer tecla remota (Ou qual deles você deseja usar), o indicador LED on-board pisca 3 vezes para informar que a configuração do modo de alternância é bem-sucedida.

3-Travado/Inter-Lock:

Pressione a tecla aprendizagemSobre oMódulo Interruptor ReceptorPlaca3 Vezes.O indicador LED ON-board irá piscar simultaneamente.

Pressione então a primeira chave remota (como a chave A), a seguir pressione uma segunda chave (como a chave B), o indicador LED on-board pisca 3 vezes para informar que a configuração do modo trancado com sucesso. A primeira tecla pressionada significa on (como a tecla A ), e a segunda tecla pressionada significa off (como a tecla B).

4-2Canais Momentary/Jog + 2 Canais Alternar/Auto-Bloqueio:

Pressione a tecla aprendizagemNa placa do módulo do interruptor receptor4 vezes.O indicador LED ON-board irá piscar simultaneamente.

Em seguida, pressione qualquer botão remoto, o indicador LED on-board pisca 3 vezes para informar que a configuração deste modo é bem sucedida

5-2Channels momentâneo/Jog + 2 canais travados/Inter-Lock:

Pressione a tecla aprendizagemSobre oMódulo Interruptor ReceptorPlaca5 vezes.O indicador LED ON-board irá piscar simultaneamente.

Em seguida, pressione qualquer botão remoto, o indicador LED on-board pisca 3 vezes para informar que a configuração deste modo é bem sucedida.

6-2channels Toggle/Self-Lock + 2 canais travados/Inter-Lock:

Pressione a tecla aprendizagemNa placa do módulo do interruptor receptor6 vezes.O indicador LED ON-board irá piscar simultaneamente.

Em seguida, pressione qualquer botão remoto, o indicador LED on-board pisca 3 vezes para informar que a configuração deste modo é bem sucedida

7-2Canais Trava + 2 canais travados:

Pressione a tecla aprendizagemNa placa do módulo do interruptor receptor7 vezes.O indicador LED ON-board irá piscar simultaneamente.

Em seguida, pressione qualquer botão remoto, o indicador LED on-board pisca 3 vezes para informar que a configuração deste modo é bem sucedida.

ESPECIFICAÇÃO do produto:

Personagem eletrônica:

Tensão 1. Working: DC12V

Tensão 2. Output: Decidido pela entrada do pino de COM

3. Código: EV1527

4. Limite atual do laço: 5A

5. Corrente quieta: 5mA

Frequência 6. Working: 433Mhz

7. Recebendo a sensibilidade: -104dBm

Opção 8. Function: Momentary/Toggle/Latched

9. Modulação Modo: PEDEM

10. Matching Mode: aprendizagem inteligente código

Funções do Pin:

+ V: Entrada positiva do pólo

GND: entrada pólo negativo

1. KC1 Normal Fechado do relé (NC)

2. KC1 Comum do relé (COM)

3. KC1 Normal Aberto do relé (NÃO)

4. KC3 Normal Fechado do relé (NC)

5. KC3 Comum do relé (COM)

6. KC3 Normal Aberto do relé (NÃO)

7. KC2 Normal Fechado do relé (NC)

8. KC2 Comum do relé (COM)

9. KC2 Normal Aberto do relé (NÃO)

10. KC4 Normal Fechado do relé (NC)

Onze. KC4 Comum de relé (COM)

Doze. KC4 Normal Aberto do relé (NO)

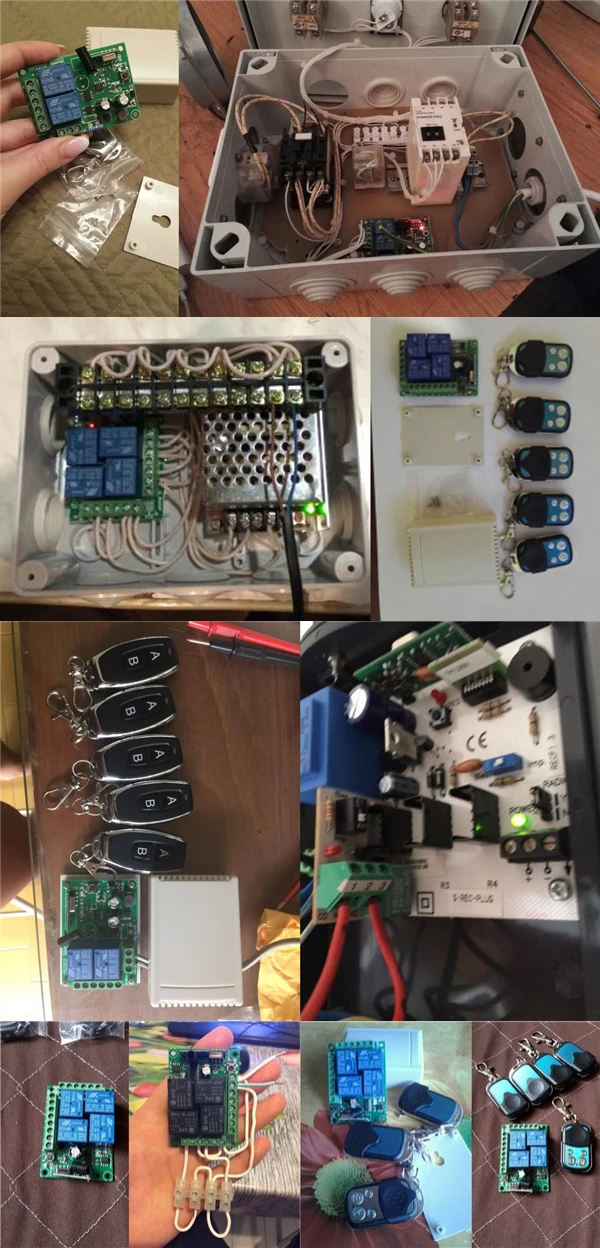

Compradores mostram:

11. Interruptor Remoto sem Fio Universal 433 Mhz

INFORMAÇÕES IMPORTANTES Para Compradores:

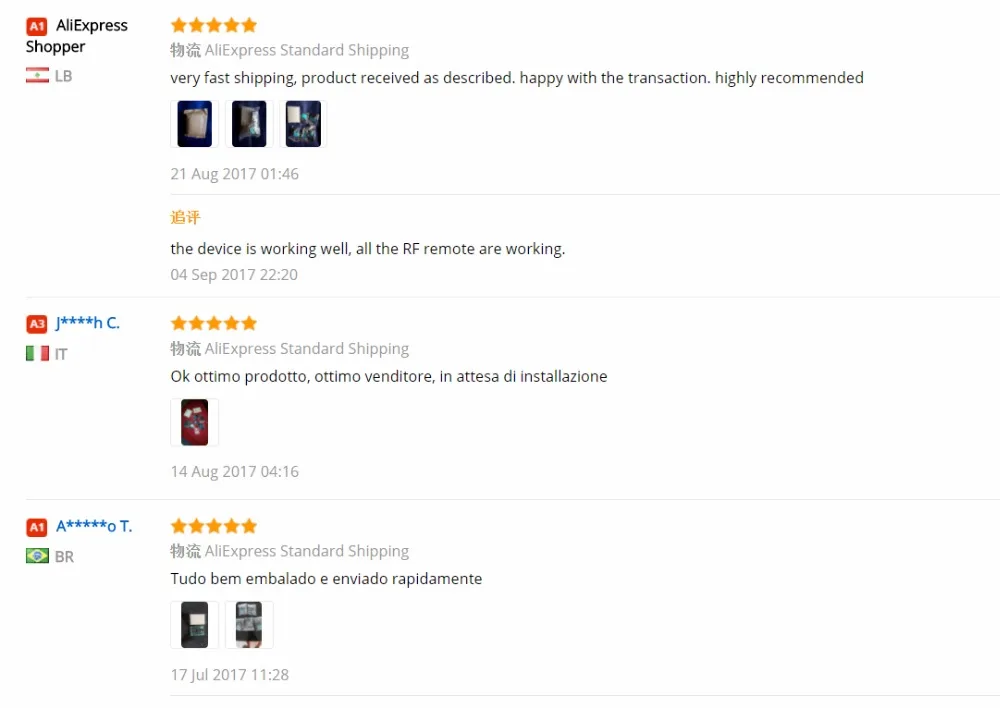

1. Para os 5 estrelas Comentários:

Caro cliente, você é bem-vindo ao macaco irritado!! Se você se sentir muito satisfeito quando recebeu seu produto, por favor, nos dê 5 estrelas bons comentários. Pode encorajar-nos a proporcionar-lhe um melhor serviço.

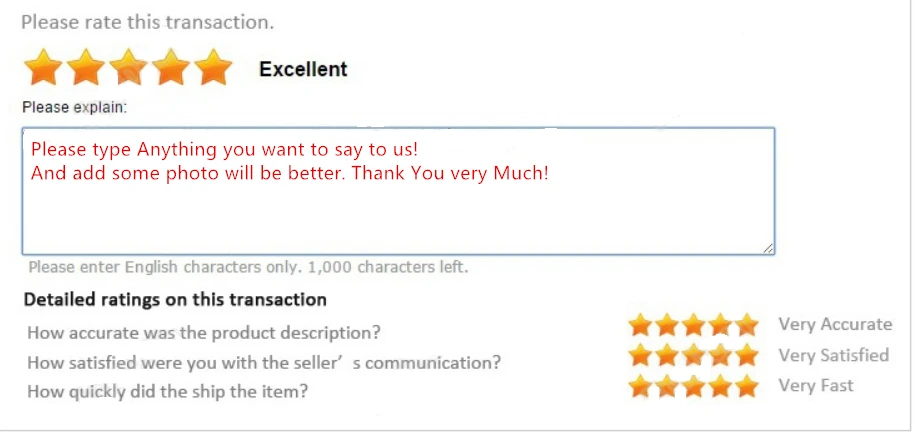

Por favor siga o guia para o fazer:

12. Peças e Acessórios

13. Controle Remoto

Infelizmente, no caso de você não se sentir satisfeito, por favor, sinta-se livre para entrar em contato conosco. Vamos tentar o nosso melhor para fazer você satisfazer. MAS, por favorNÃO FAÇANos dar comentários ruins antes que você deixe-nos saber o que podemos fazer Os maus comentáriosNÃO PODESer modificado. Até nós fazemos você satisfazer finalmente.

2. Nota especial:Qualquer problema, entre em contato com o nosso serviço ao cliente, vamos fazer o nosso melhor para ajudá-lo.A disputa não pode resolver o problema,Só leva ao hostil de todos. Então sugerimos que: POR FAVOR contacte-nos antes de fazer qualquer disputa.

Questões requerem atenção:

Considerações segurança:

1. Verifique se todos os fios estão conectados corretamente, antes de ligar a fonte de alimentação, ou pode causar danos ao produto.

2. Certifique-se de colocá-lo onde as crianças não podem tocá-lo.

3. Certifique-se de que o ambiente de trabalho está fora de contato com água, molhado e empoeirado. Deve ser colocado em um ambiente adequado para produtos eletrônicos. Inspeção regular manutenção é necessária.

4. Quando se trata do uso de corrente alternada com alta tensão e alta corrente, a instalação e depuração devem prestar atenção à segurança pessoal ou procurar ajuda de eletricista profissional, caso contrário, causará danos pessoais significativos.

Informação do serviço:

Processamento 1. Logistics:

As encomendas serão enviadas no prazo de 7 dias após o pagamento, se você encontrar as mercadorias não são organizar a expedição mais de 7 dias, entre em contato com a equipe de atendimento ao cliente.

Padrão 2. Packing:

Embalagem fotos:

14. Interruptor Remoto sem Fio Universal 433 Mhz

3. Regra do retorno:

Não problemas de qualidade não serão ajustados ou reembolsados. Verifique por favor a informação do produto com cuidado antes de colocar uma ordem para evitar a perda desnecessária. Quando os problemas da qualidade do produto ocorrem, consulte por favor o serviço ao cliente para mais detalhes primeiramente.
