Hifi Remote Control Volume Board Jv8 Relé Versão 128 Níveis de Impedância de Entrada Exponencial Constante

Kit de diy, você precisa soldar por si mesmo
Kit de diy, você precisa soldar por si mesmo
Kit de diy, você precisa soldar por si mesmo

Classificação
A: Peças do canal duplo JV8B
B: Peças do equilíbrio JV8B
C: JV8C dois canais produto semi-acabado

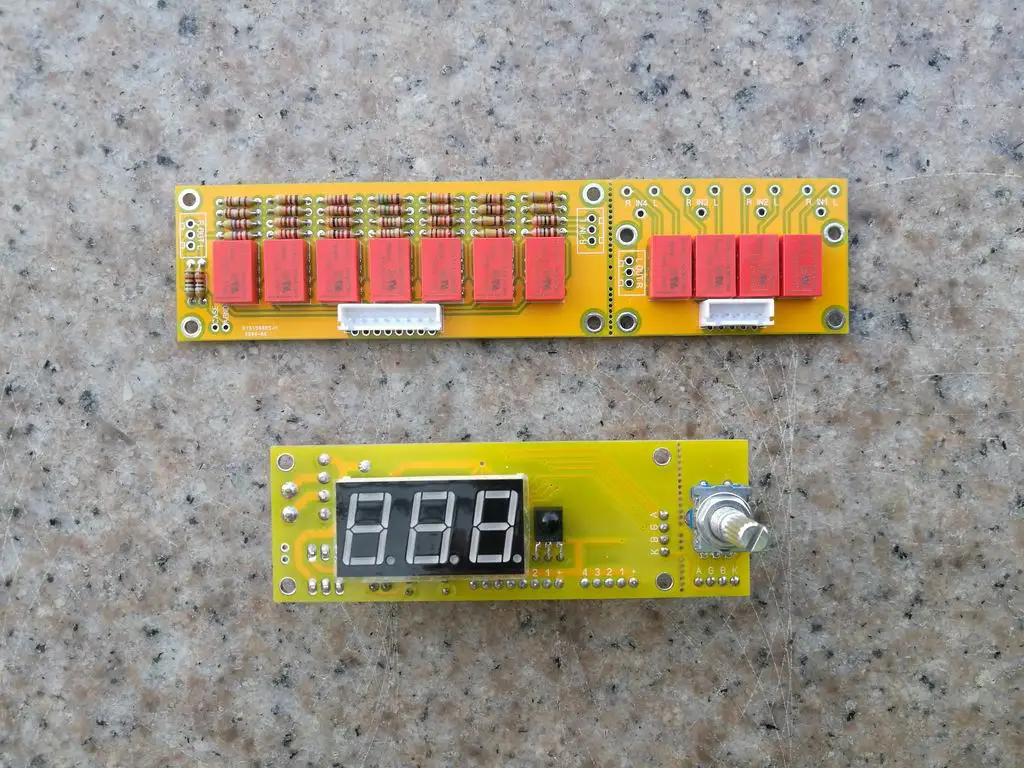

Por favor escolha tirar fotos de acordo com as opções de classificação. As peças são para o comprador para voltar e soldá-los um por um. Note que existem circuitos integrados de chip; a imagem é uma placa acabada; se você não entender, pergunte claramente antes de tirar a foto. As seguintes opções são enviadas diretamente; às vezes estará fora de estoque, entre em contato primeiro e depois atire!

Em agosto de 2018, pedimos resistores flutuantes de cobre de baixa temperatura em lotes da fábrica Beijing 718 de acordo com o valor teórico calculado pela grade de resistência, independentemente do custo. A resistência do volume cumpre as exigências restritas da rede da resistência em termos da resistência e da qualidade. É uma grande atualização da versão de relé!

Peças JV8 50K canal duplo
JV8 50K equilíbrio peças

1. microcomputador da único-microplaqueta da série STC15, capacidade antiparasitária forte, memória do sem energia;

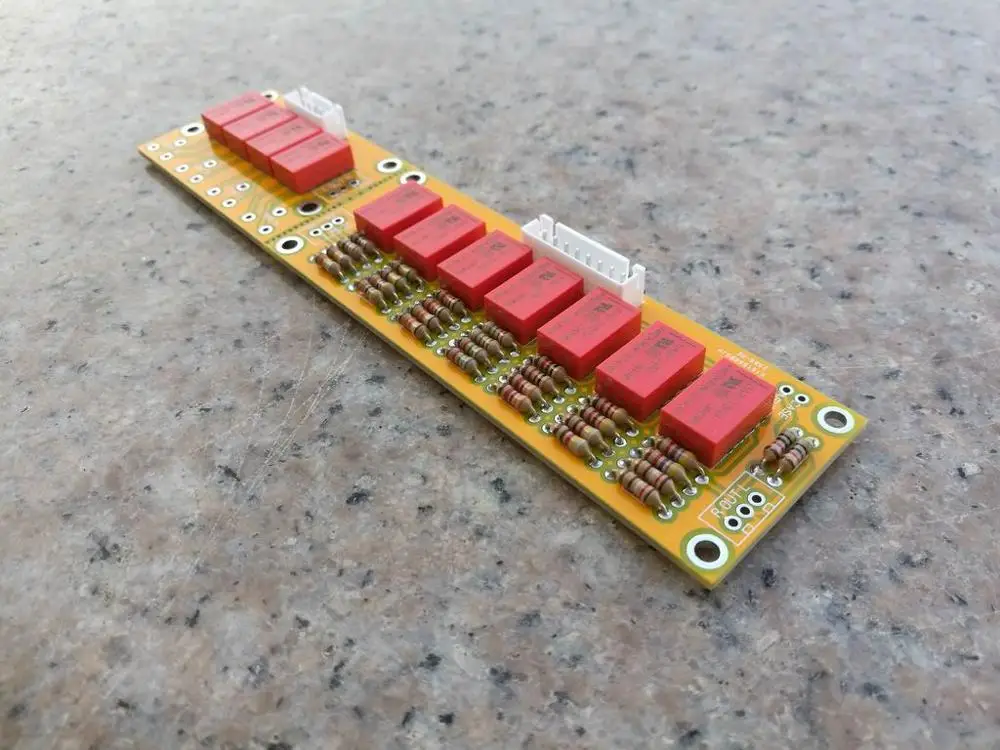

2. A placa de exposição integra a fonte de alimentação, o controle, a exposição e as outras funções, e a placa do volume tem somente relés e redes do resistor, que é pura e fresca;
3. Impedância constante da entrada, tipo exponencial verdadeiro, ajuste liso; A resistência personalizada fábrica do Pequim 718, qualidade sadia é garantida;

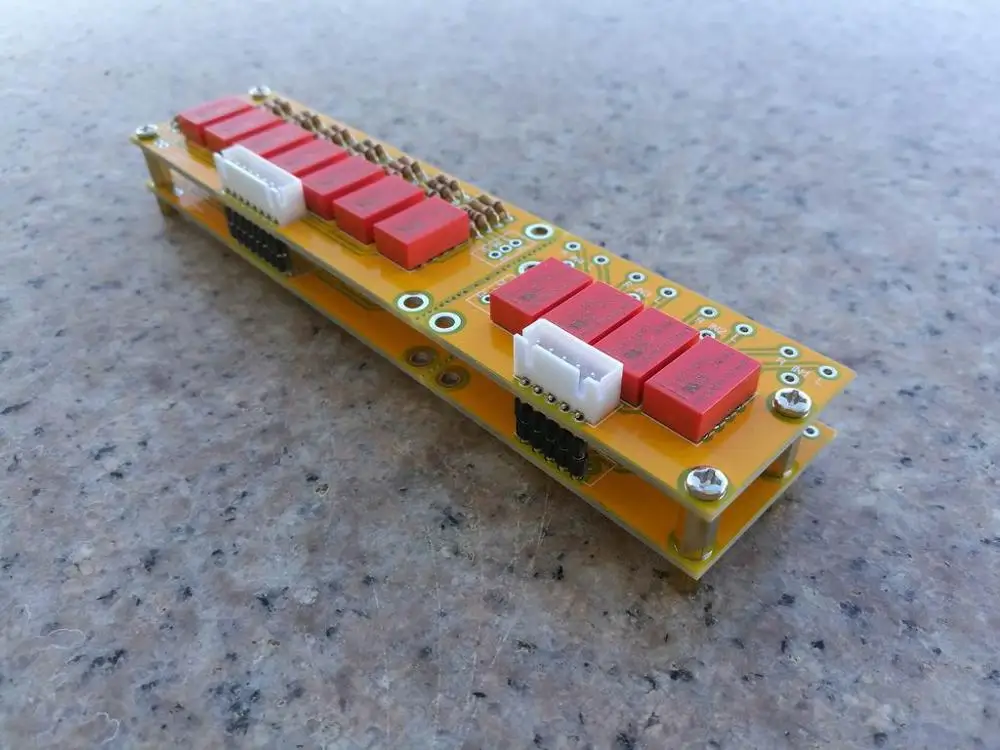

4. O painel de volume é pequeno em tamanho e pode ser em cascata para formar um controle de volume multicanal ou balanceado em uma forma empilhada;
5. A movimentação digital do tubo e a movimentação do relé usam microplaquetas dedicadas;
6. Sinal externo do interruptor do controle com isolamento do optocoupler, placa opcional do interruptor de alimentação para comutar o poder externo;
7. A placa do interruptor da codificação pode ser separada da placa de exposição (conectada com um cabo dobro-dirigido), ou junto com a placa de exposição (sem fiação), que é muito flexível; a placa do volume e o interruptor do sinal podem ser separados, ou conectados junto sem fiação.
8. Fonte de alimentação AC12V, 4 relés para 4 entradas, 7 relés para volume de 128 níveis, passo 0.5dB, atenuação total 63.5dB;
Nove. O tamanho da placa de exposição (incluindo a placa pequena do interruptor da codificação) é 100MM * 32MM, o tamanho da placa do volume é 100MM * 36MM, e o tamanho da placa do interruptor do sinal é 55MM * 36MM.
