Heltec Bateria Equalizador Baterias Lcd Equilíbrio de Tensão Chumbo Ácido Bateria Conectado Série Paralela 12v 24 v 36 v 48v 96v Ht10c

O que é o equalizador da bateria

O equalizador de bateria é usado para manter o equilíbrio de carga e descarga entrecada bateria na bateria conectada em série ou paralela. Durante o

Operação da bateria conectada em série ou paralelo, devido à diferença na composição química e temperatura das células da bateria, causará o carregamento e a descarga das duas baterias serão diferentes. Mesmo quando a bateria está ociosa, devido ao diferente grau de auto-descarga, causará animbalance entre as baterias conectadas em série. Durante o processo de carregamento, devido à diferença, uma bateria será sobrecarregada ou descarregada, enquanto a outra não está totalmente carregada ou descarregada. À medida que o processo de carga e descarga é repetido, essa diferença se intensificará gradualmente, eventualmente levando à falha prematura da bateria.

Como funciona o equalizador Heltec bateria

Heltec equalizador bateria é um equalizador transferência de energia que pode compensara bateria em ambas as direções. Quando a diferença de tensão entre as bateriasconectado em série excede 50 milivolts, o equalizador de bateria começa a funcionar e a corrente fluirá da bateria de tensão mais alta para a tensão mais baixa. A bateria acabará por equilibrar a bateria. Ele pode ser conectado à bateria conectada em série por um longo tempo para manter automaticamente o equilíbrio da bateria sem manutenção.

Heltec bateria equalizador é adequado para baterias de chumbo-ácido, Li-ion Batterybatterybatteries, baterias de fosfato de ferro lítio, níquel-cádmio ou níquel-hidrogenbatteries. O lt pode trabalhar quando a tensão é mais alta do que 7V, isto é, o batteryequalizer pode ser usado para baterias com uma única bateria na escala de 7V-18V, e qualquer número de baterias pode ser conectado em paralelo ou série.

O equalizador de bateria pode ser instalado em várias conexões paralelas e podeser usado com 48v 6ov 72v 96V 110V 220V 240V baterias. Cada equalizador de bateria corresponde a 2 baterias. A instalação do trilho-tipo curvatura, pode easilyinstall o módulo na caixa de distribuição.

Dois pares de fios terminais de conexão da bateria e um par de fios paralelos estão incluídos no pacote do produto, o que é conveniente para os clientes instalarem rapidamente.

1. Antes de conectar o equalizador da bateria, confirme os pólos positivos e negativos de cada bateria para evitar curto-circuito e conexão reversa entre os terminais do equalizador da bateria.

2.Por favor, meça as tensões das duas baterias? separadamente para garantir que as tensões das duas baterias estejam dentro da faixa de operação normal.

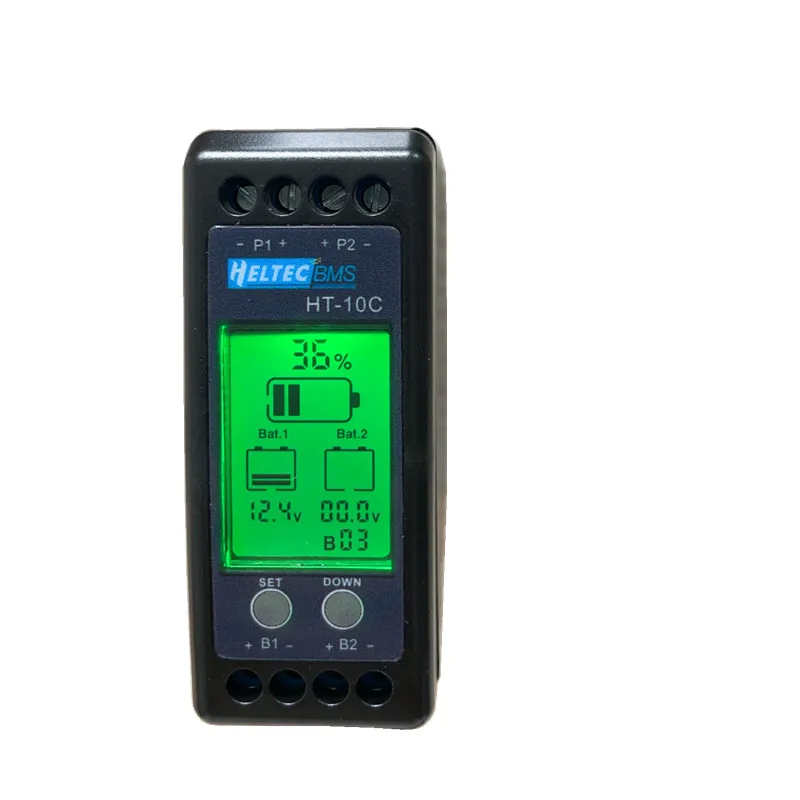

3. Conecte o equalizador de bateria B1 + e B1- terminal ao Bat-1 e defina o tipo de bateria. Pressione e comprido o botão SET 5S (pic1 ), então o B00 pisca. Pressione o botão conjunto ou dowm e escolha o modelo correto da bateria Não (modo padrão B03). Depois que o botão não é operado por 5 segundos, O sistema salva automaticamente e a configuração de tensão da bateria é concluída, depois conecte o equalizador da bateriaB2 + e o terminal B2 ao Bat-2 ?.(pic.2)

4. Se a necessidade conecta mais bateria, você poderia fazer conecta diversos batteryequalizer(pic3). conecte os terminais P1 e P2 de dois batteryequalizers adjacentes em paralelel3.After concluído a conexão de vários módulos batteryequalizer, você precisa esperar várias horas para alcançar o equilíbrio completevoltage entre os equalizadores de bateria.

Nota:

? Duas baterias devem ser do mesmo tipo. A capacidade ou o novo velho da bateria é diferente, o que afetará o efeito do equalizador de bateria.

? Cada equalizador corresponde a duas baterias.

? Vários equalizadores de bateria podem ser usados paralelamente para resolver a tensão

Equilíbrio de baterias múltiplas no bloco da bateria. Na teoria, batteriescan incontáveis ser conectado paralelamente.

Tabela tipo bateria

* Modo padrão B03

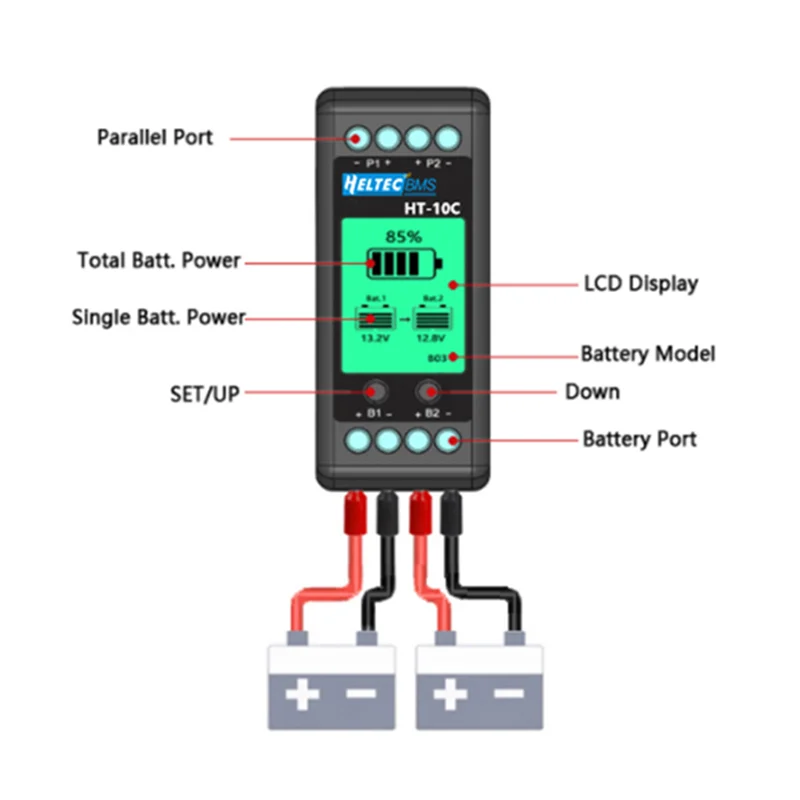

Instalação Fiação Diagrama
