Equilíbrio Li-ion Lifepo4 Bateria de Lítio Equalizador Ativo Balanceador de Transferência de Energia Bms 3s 5s de 4s 6s 7s 8s 10s 13s 14s 16s 24s 1.2a

Guia do transporte:

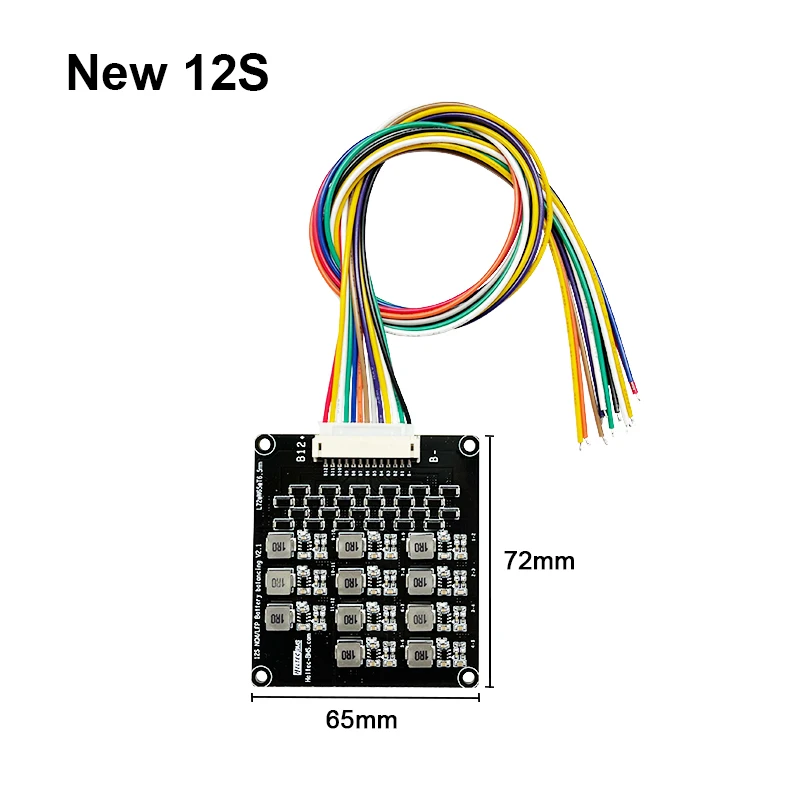

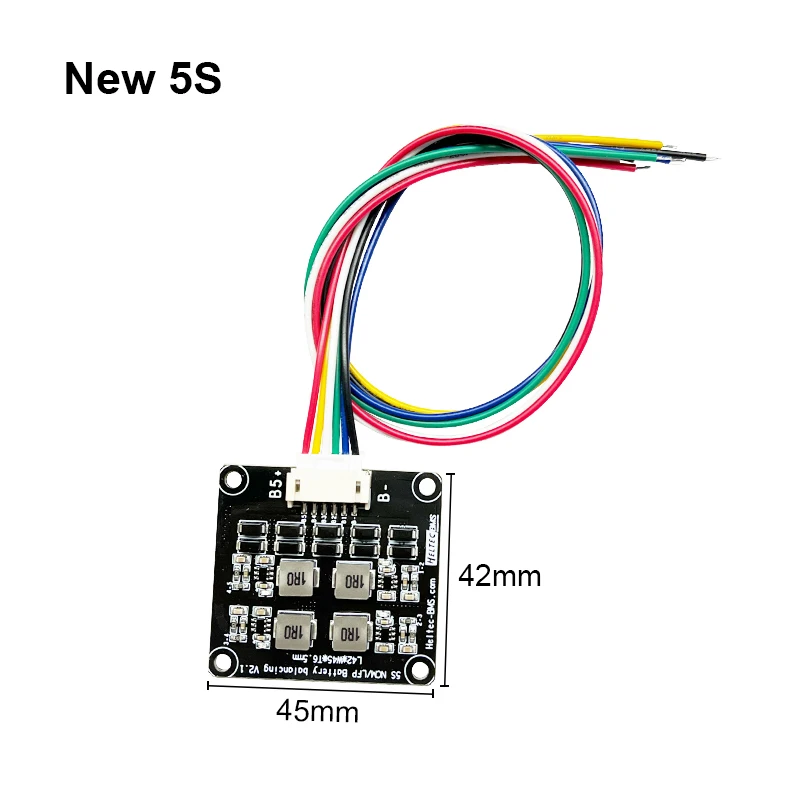

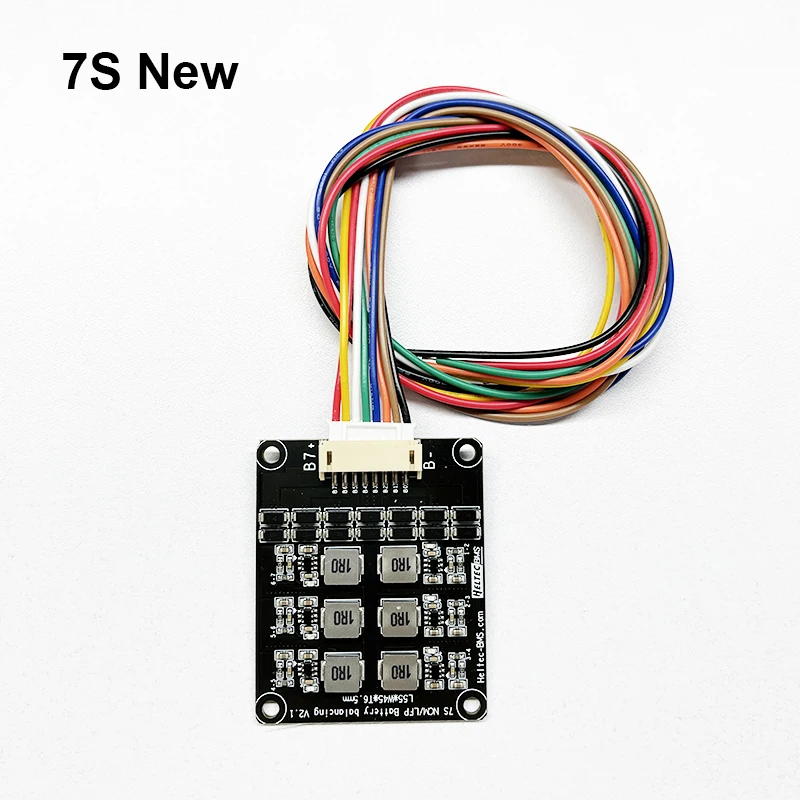

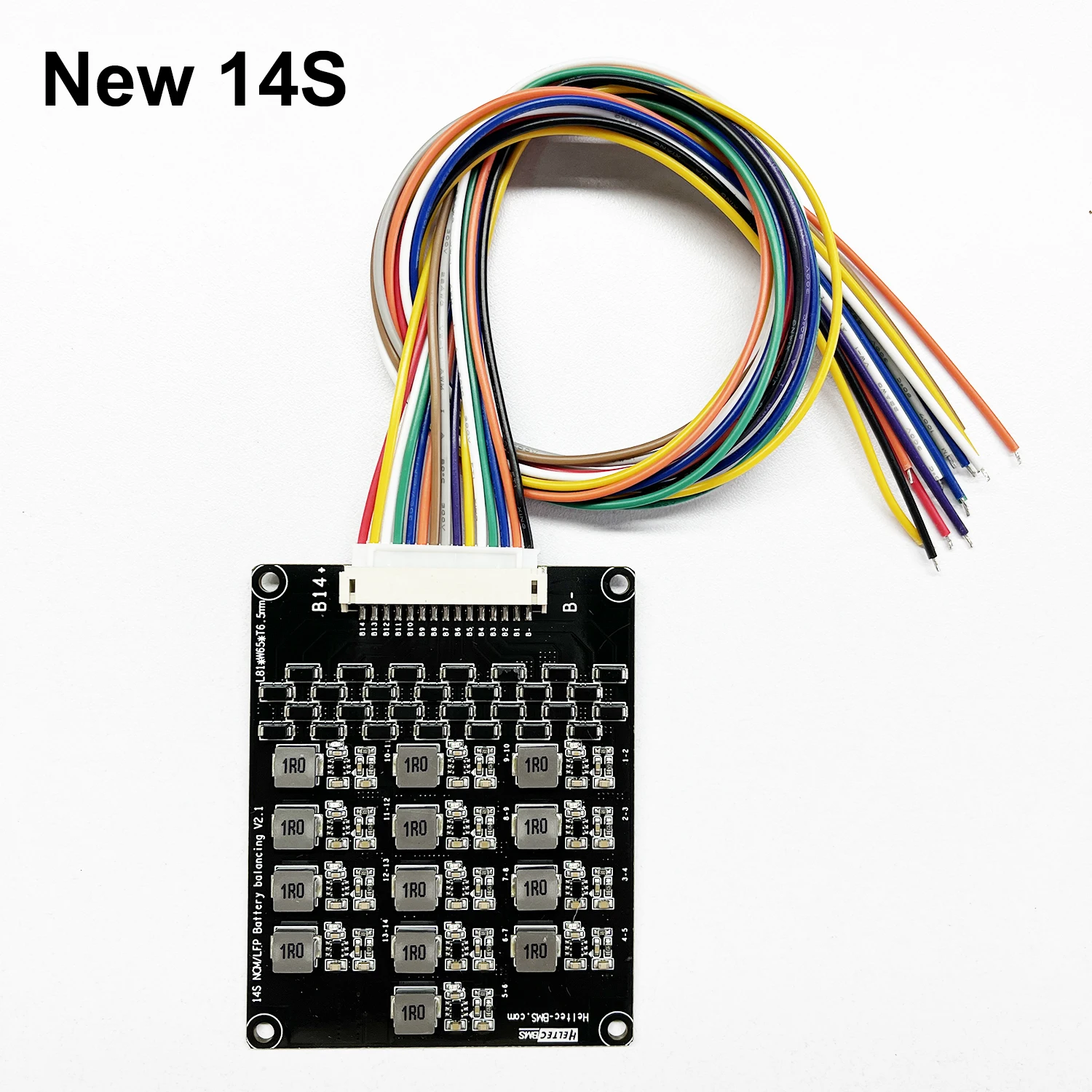

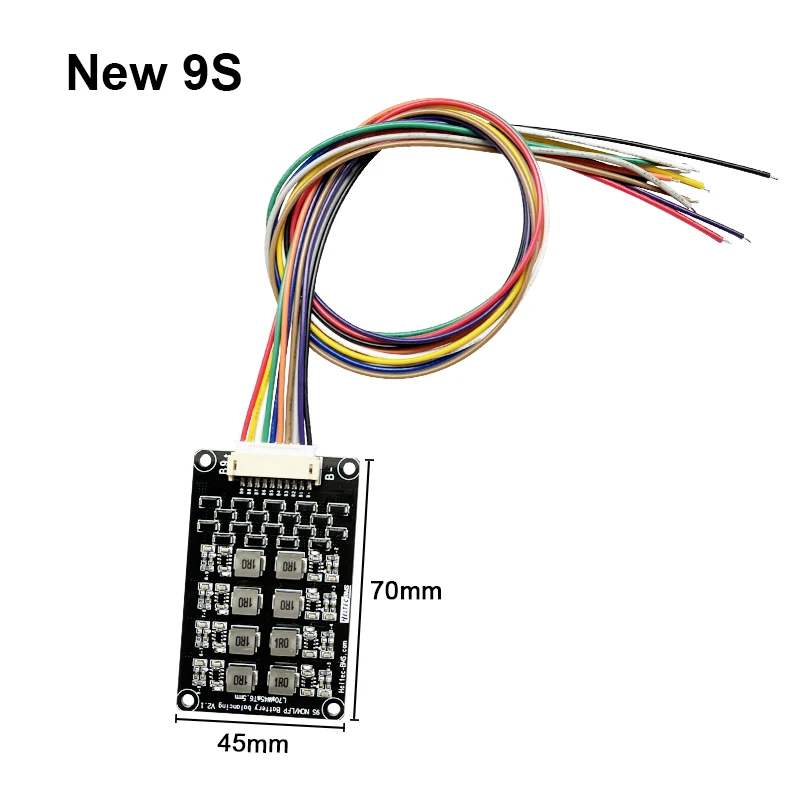

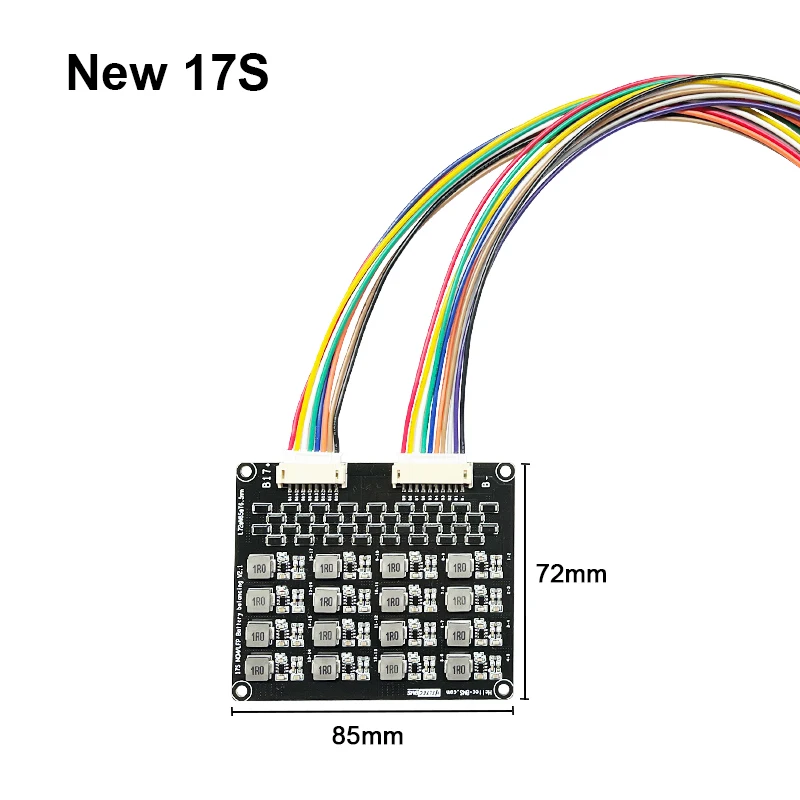

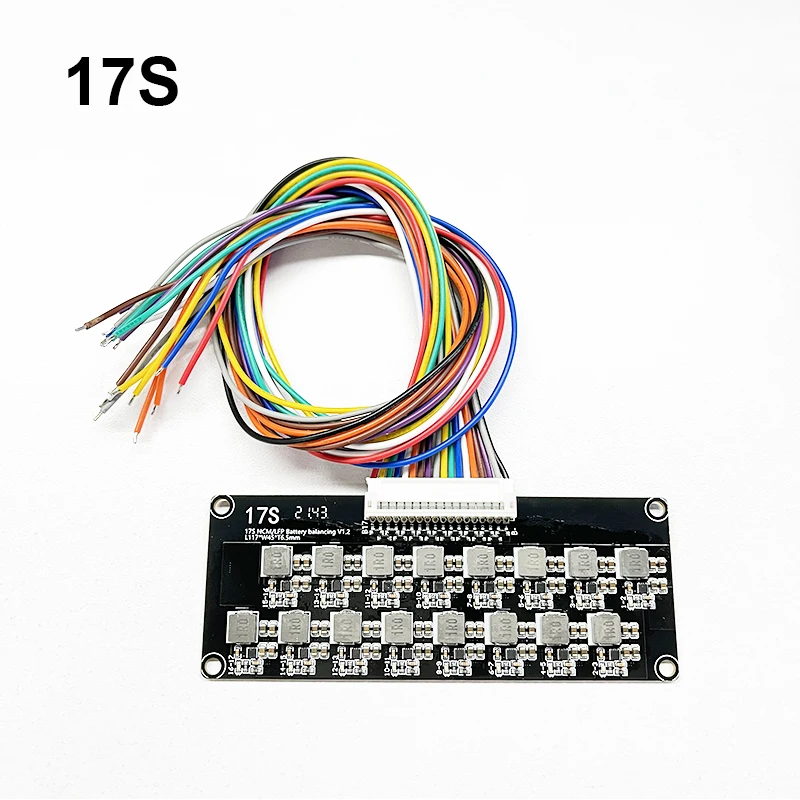

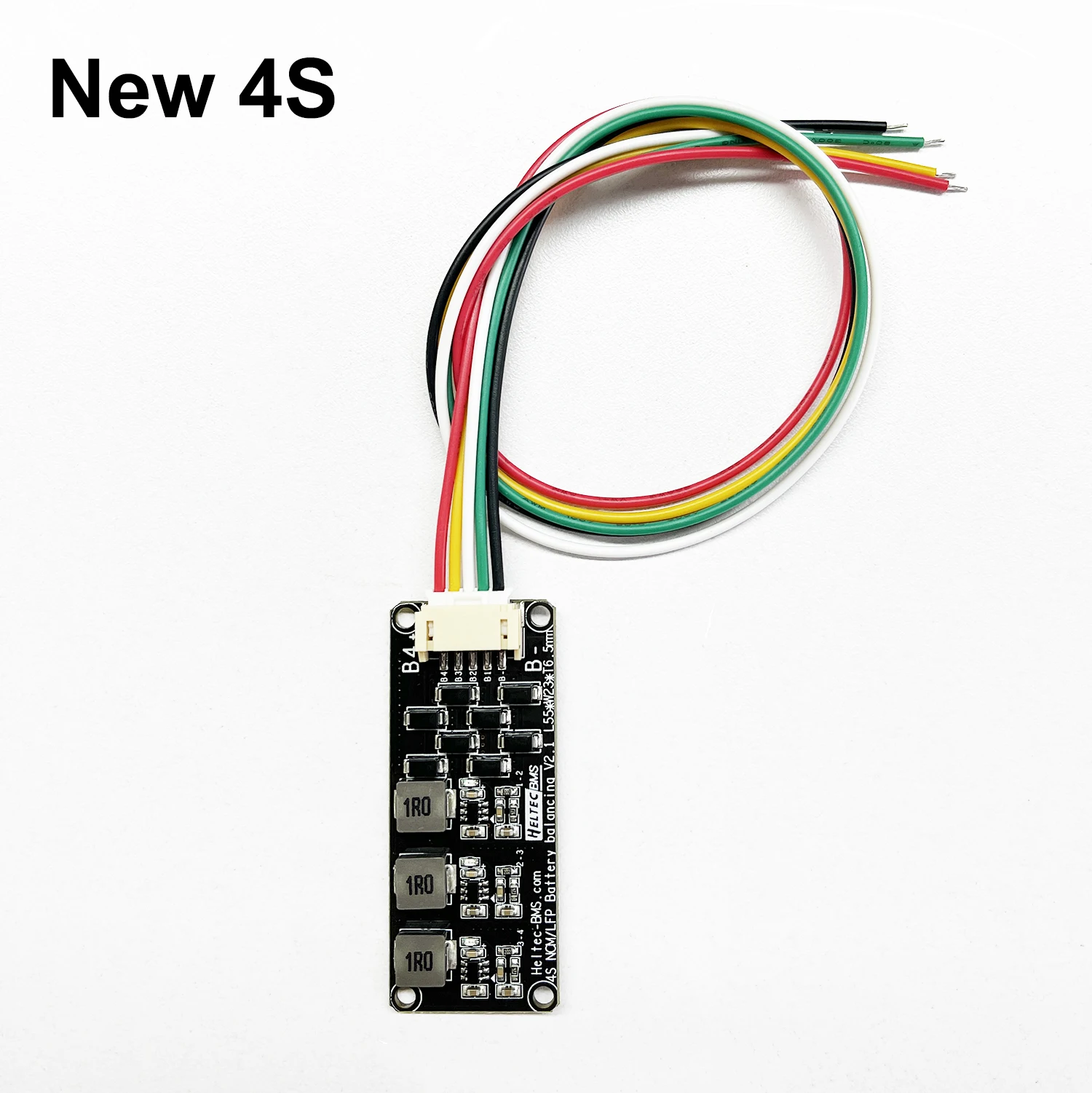

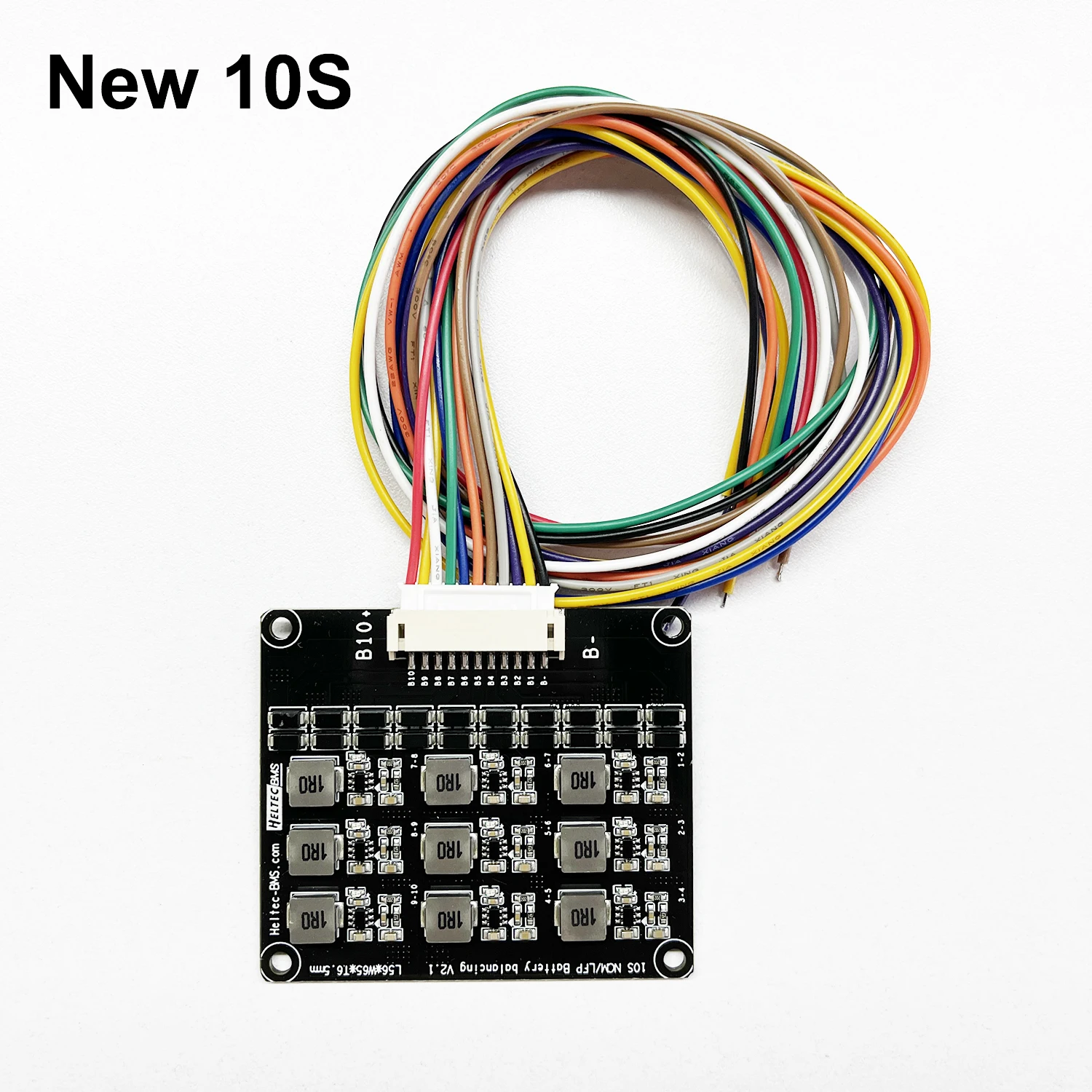

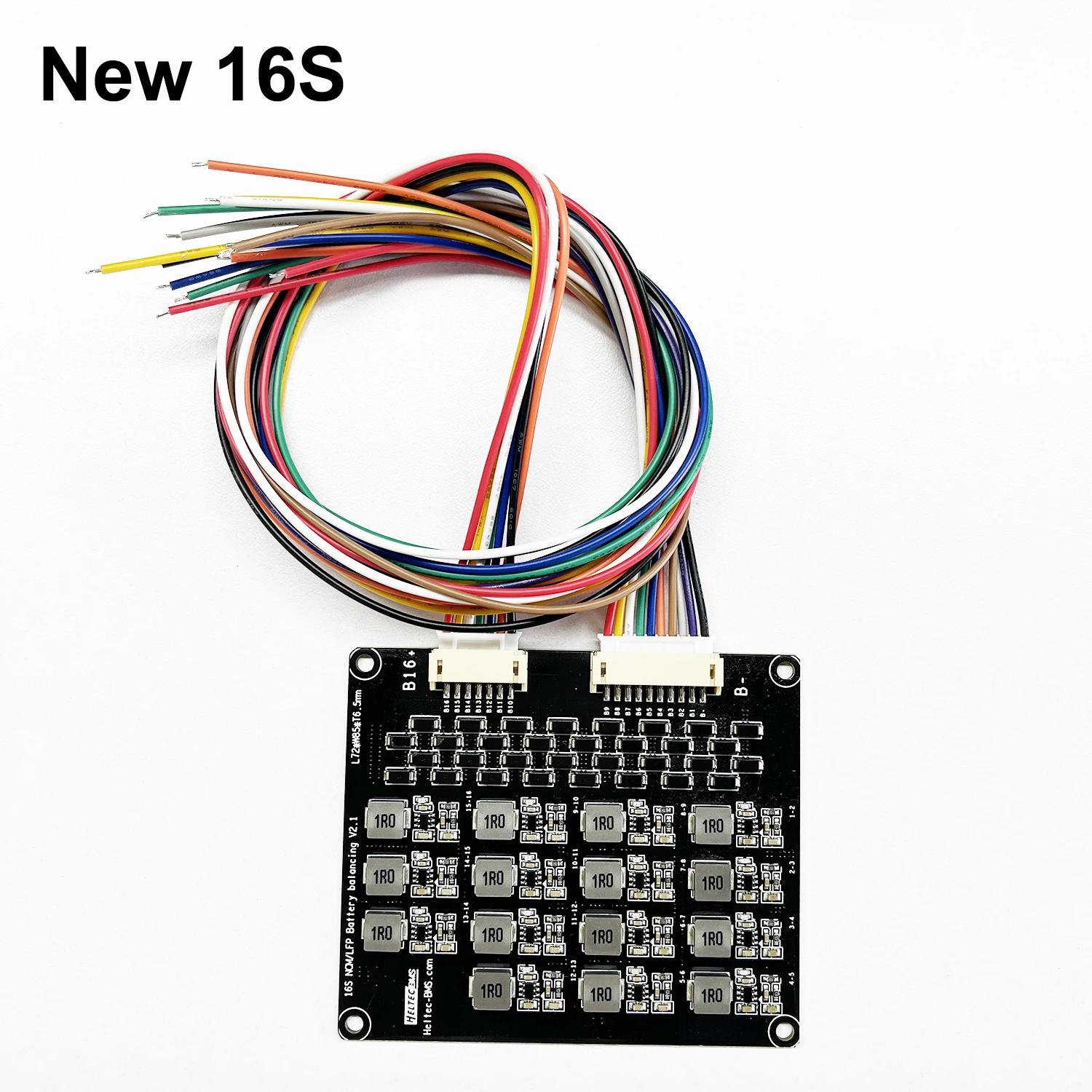

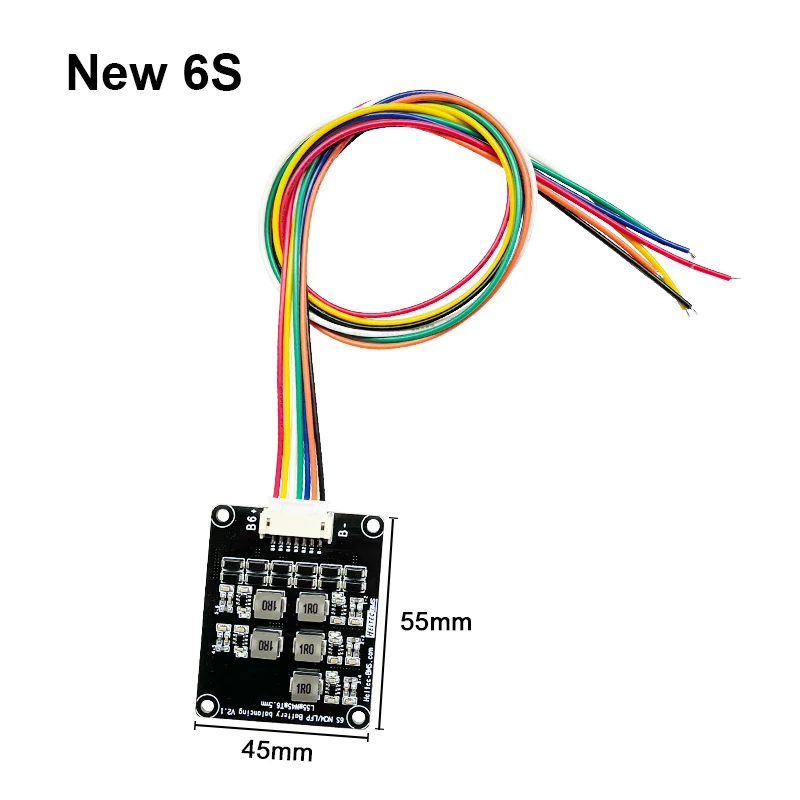

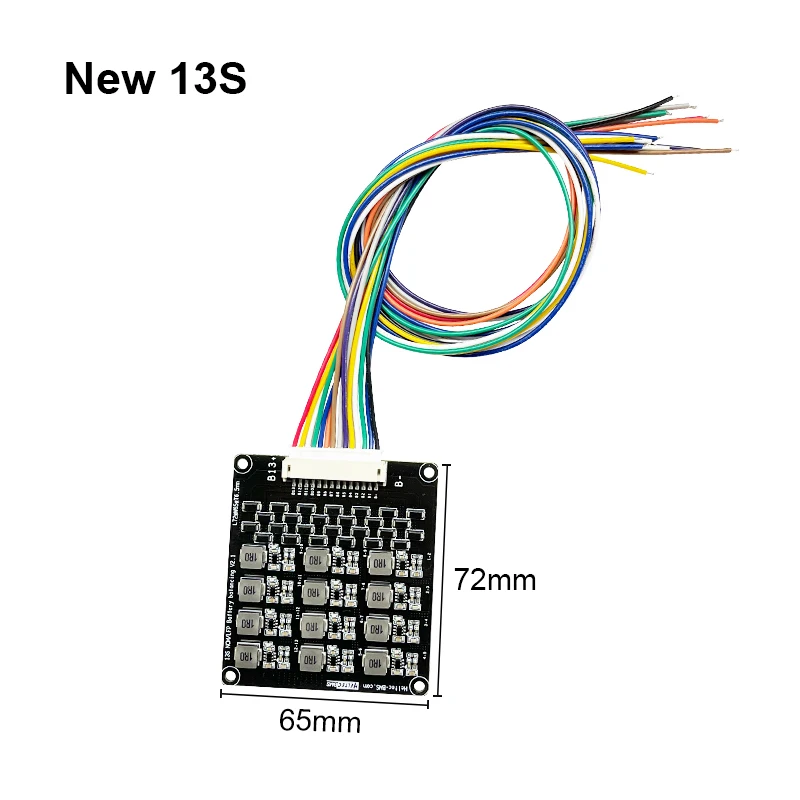

As placas do equilíbrio da indutância 1.2A enviadas de China são todos modelos novos, pagam por favor a atenção ao tamanho.

Apenas armazém russo é também uma entrega aleatória de modelos antigos e novos, que não suporta designação!!!

Nova função:

Funções do novo quadro de equilíbrio: um diodo freewheeling é adicionado. O diodo freewheeling é usado frequentemente junto com o elemento do armazenamento da energia para impedir mudanças repentinas na tensão e na corrente, para fornecer o acesso e para proteger a placa do equilíbrio. Outra mudança é usar a indutância com maior volume e potência, o que é propício à dissipação de calor.

Nota

Este link é indutivo Active Balancer:

Só vai equilibrar duas baterias próximas que defference tensão maior do que 0.2V

Você pode escolher nosso balanceador ativo de capacitância que é o equilíbrio do grupo ao mesmo tempo se você precisar de melhor balanceador, clique para verificar

Intruducção

Inductive energia transferência equalização bordo, alta corrente 1.2A energia transferência bateria tensão balanceador, equilibrar significativamente a tensão da bateria, melhorar a eficiência global da bateria!

Indicação do equilíbrio:

1. Quando a luz de equalização está acesa, o trabalho de equalização é ligado.

2. A luz da equalização apaga-se, o circuito da equalização dorme,

3. A luz de equalização pisca, a indicação da corda é perdida ou o circuito está defeituoso.

Princípio do equilíbrio:

Este módulo é adjacente à equalização de pressão diferencial e a diferença de tensão da bateria adjacente atinge 0,1 V ou mais. O equilíbrio interno do disparador está trabalhando até que a diferença adjacente da tensão da bateria pare dentro 0.03V. Existe uma pressão diferencial adjacente ao carregar e descarregar na bateria. Equalização do gatilho, o erro de tensão da bateria será puxado de volta ao valor ideal, reduzindo os custos de manutenção da bateria.

Parâmetros técnicos:

A tensão de funcionamento é 2.0V-4.5V, bateria de lítio ternária do ferro é comum, bateria do óxido do cobalto do lítio não é aplicável.

Corrente do equilíbrio:

A diferença de pressão adjacente é 0.1V ou mais (a corrente é aproximadamente 0.5-0.7A);

A diferença de pressão adjacente é superior a 0,2 V (a equalização máxima é 1,2A);

Quanto menor a pressão diferencial, menor a corrente de equalização.

Fiação definição:

B-, o pólo negativo total do bloco da bateria (o pólo negativo da primeira bateria)

B1, o eletrodo positivo da primeira bateria

B2, o eletrodo positivo da segunda bateria

B3. …… e assim por diante.

Ligação

O diagrama de fiação de quatro cordas é o seguinte, e os outros números de série são assim!

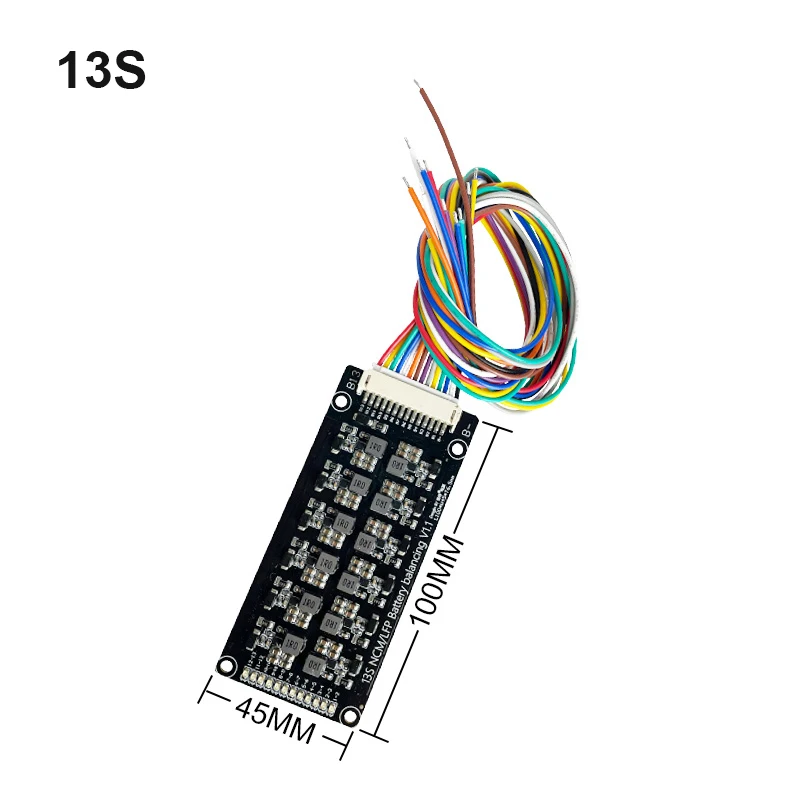

Nota (13 ou mais plugues de corda precisam ser inseridos obliquamente, primeiro toque nos pinos B e insira-os obliquamente para cima, caso contrário, pode causar a queima da placa)
