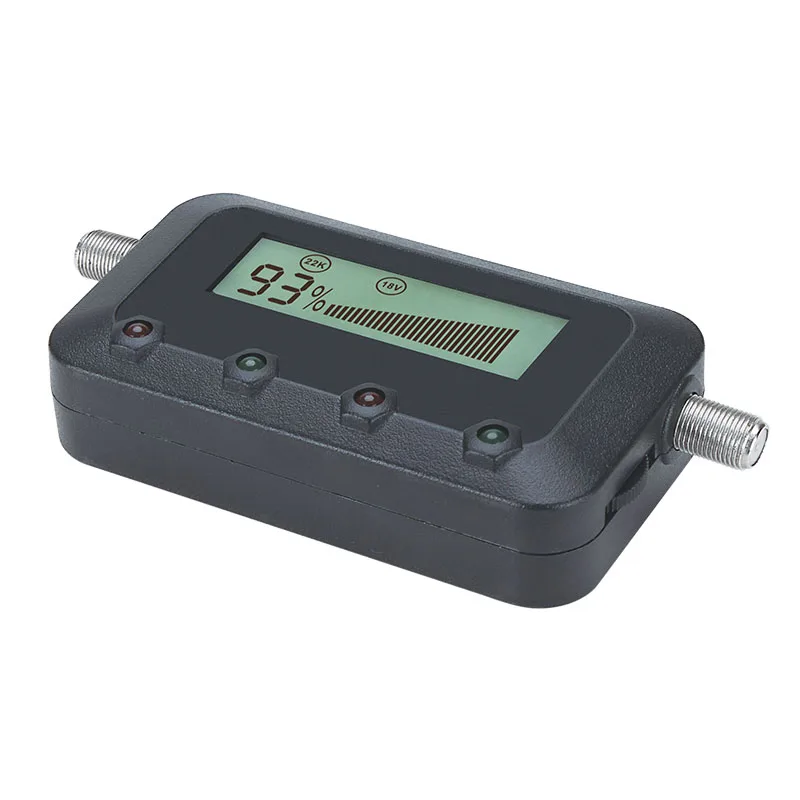

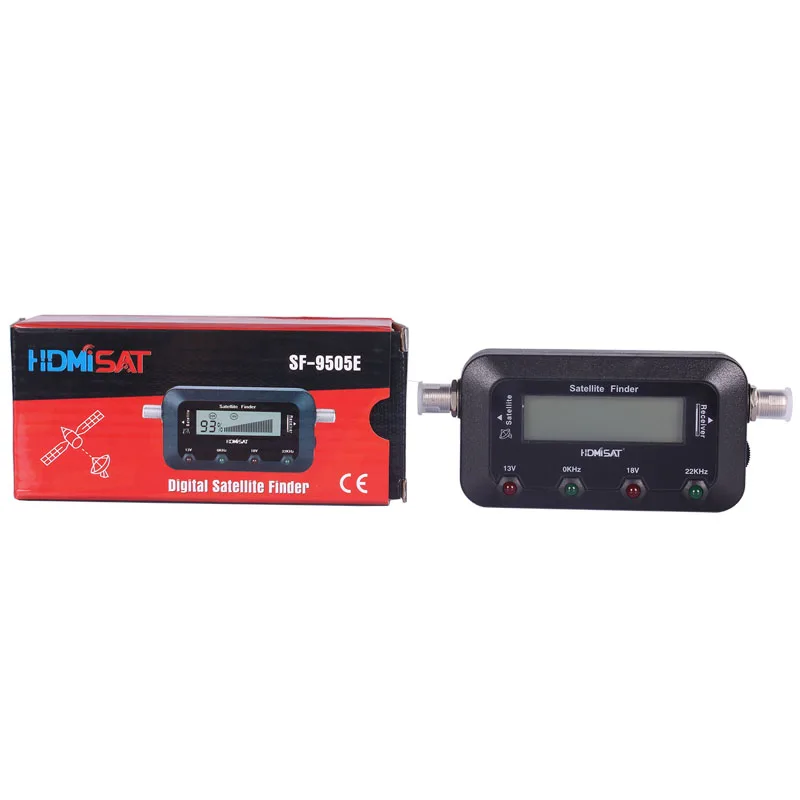

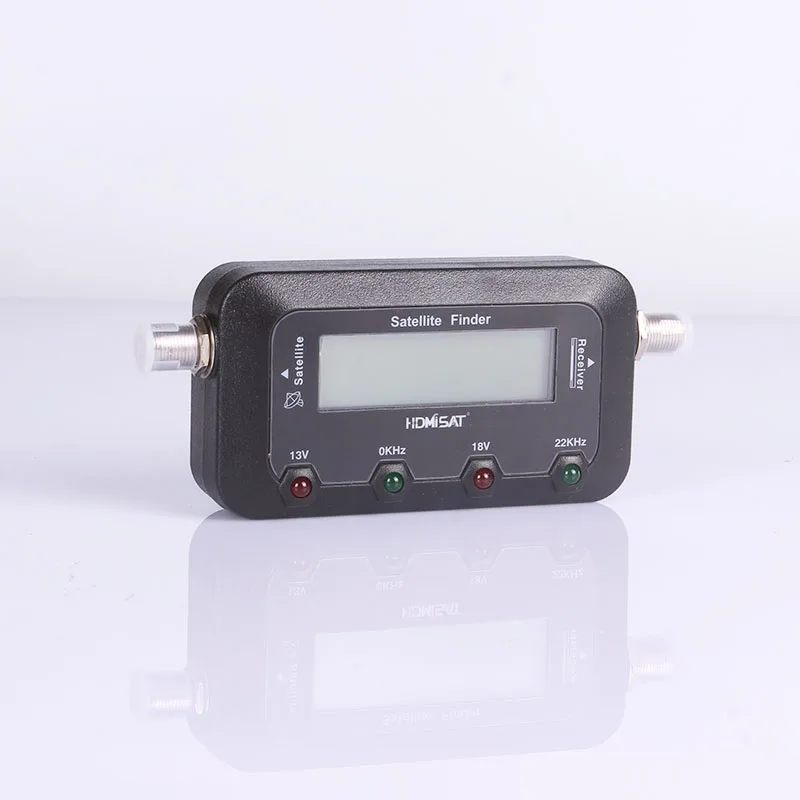

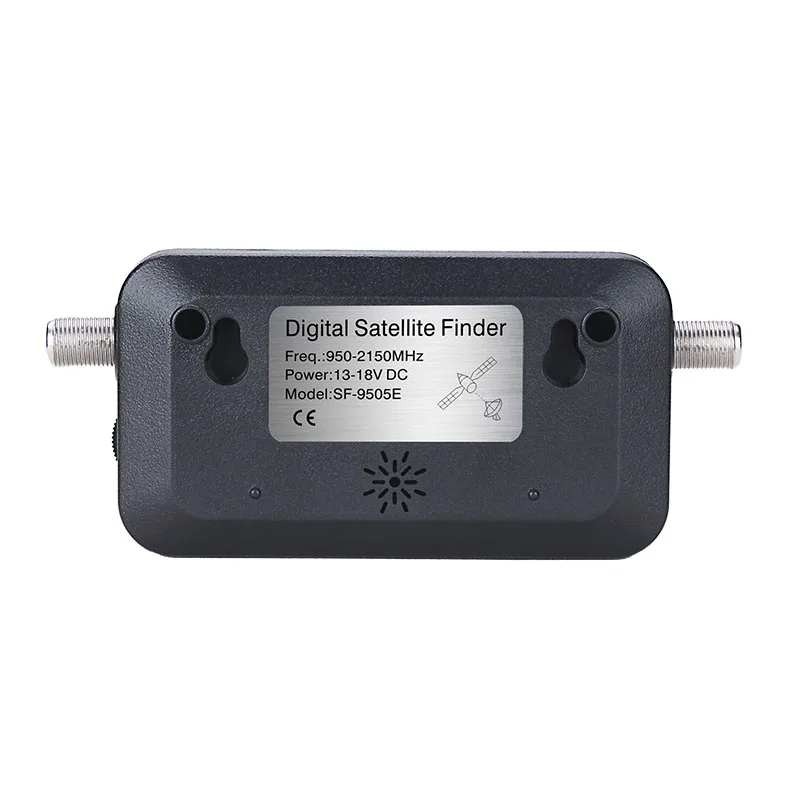

Digital Satellite Finder Medidor de tv Satélite Receptor hd

1. hd Digital Satellite Finder Medidor de tv Satélite Receptor

2. Receptores de tv

3. Receptor de Satélite de tv

4. Audiovisual Caseiro

5. Medidor Digital do Localizador de Satélite de hd para Receptor Satfinder da Tevê Satélite

6. hd Digital Satellite Finder Medidor de tv Satélite Receptor

FIO E FUNCIONAMENTO:

Conecte um cabo jumper do LNB/LNBF à conexão “TO LNB” em
Localizador de Satélites.
2. Conecte o cabo do seu receptor de satélite à entrada “PARA REC” no
Satélite Finder.
3. Ligue o receptor de satélite. Ajuste o botão até exibir a intensidade do sinal
Aproximadamente 0% (o ponto crítico).
4. Coloque o prato nas configurações adequadas de azimute e elevação. (Esta informação
Deve ser fornecido com sua antena parabólica.)
5. Pico do sinal movendo lentamente o azimute e elevação do seu prato. Se
A leitura do Satellite Finder torna-se escala completa ajustando o nível control
Botão para reduzir o sinal recebido para um nível mais baixo. Continue a mover o
Prato até que você tenha a maior leitura do medidor possível e o menor
Possível intervalo sonoro.
6. Remova o cabo jumper e Satellite Finder e reconecte o LNB/LNBF
? Para evitar uma leitura completa contínua, não use o Localizador de Satélites
Diretamente na frente do prato.
? Ao usar um LNB com ganho superior a 60dB insere um atenuador 5dB
Entre o LNB/LNBF e o Localizador de Satélites.

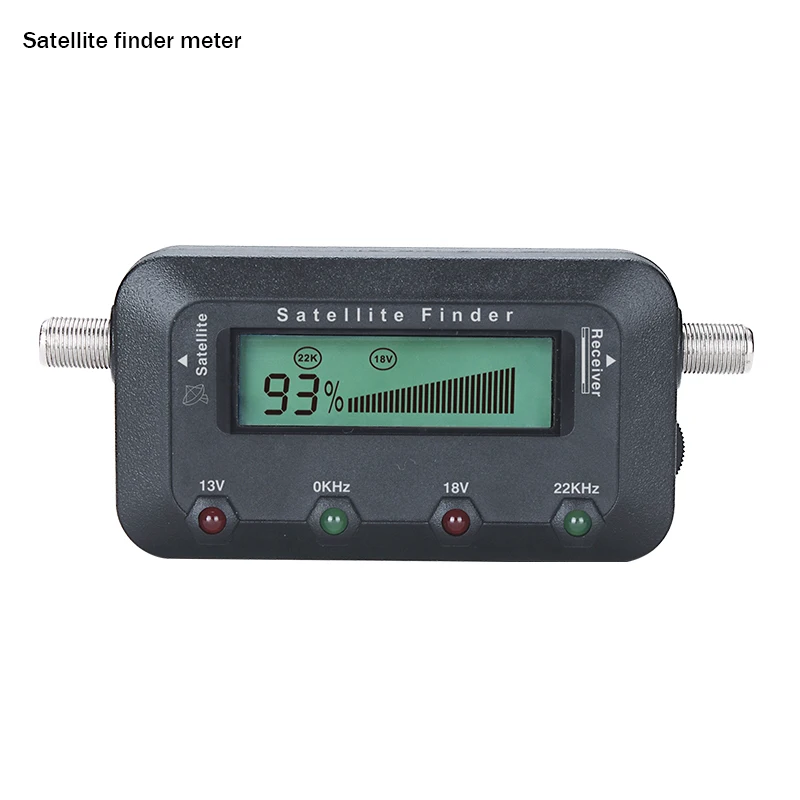

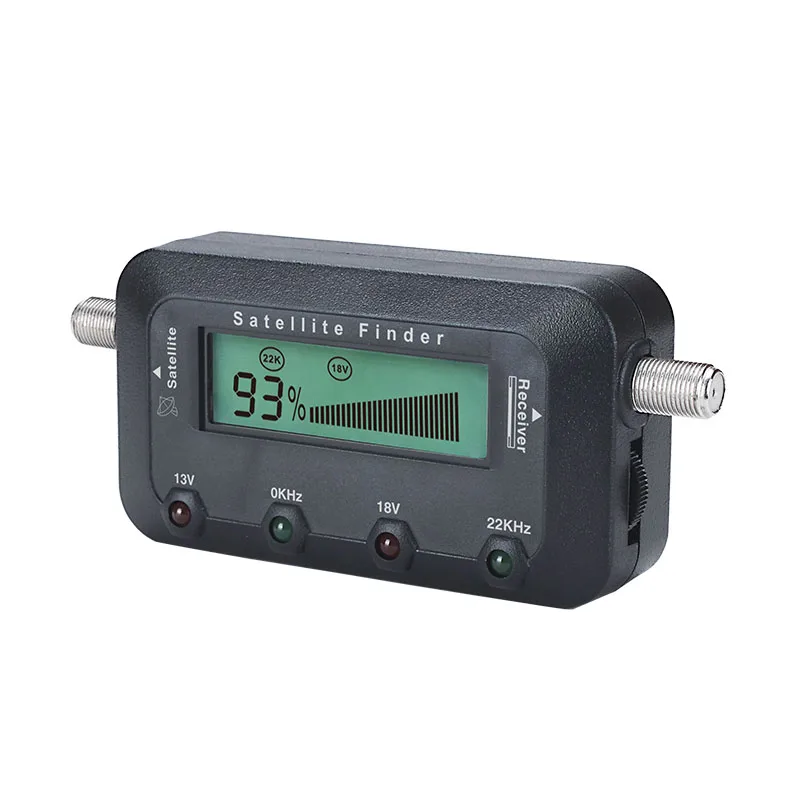

O Localizador de Satélites possui 4LED opcional no painel frontal indicando:
A) LED marcado com 22KHz: O receptor está enviando um sinal de 22KHz, usado para
Mude algum LNB à frequência alta da faixa.
B) LED marcado com 0Hz: O receptor não envia o sinal de 22KHz.
C) LED marcado com 13V: Indicando que o receptor de satélite está trocando 13V
Poder para mudar a polarização vertical do LNB.
D) LED marcado com 18V: Indicando que o receptor de satélite está trocando 18V
Poder para mudar a polarização horizontal do LNB
