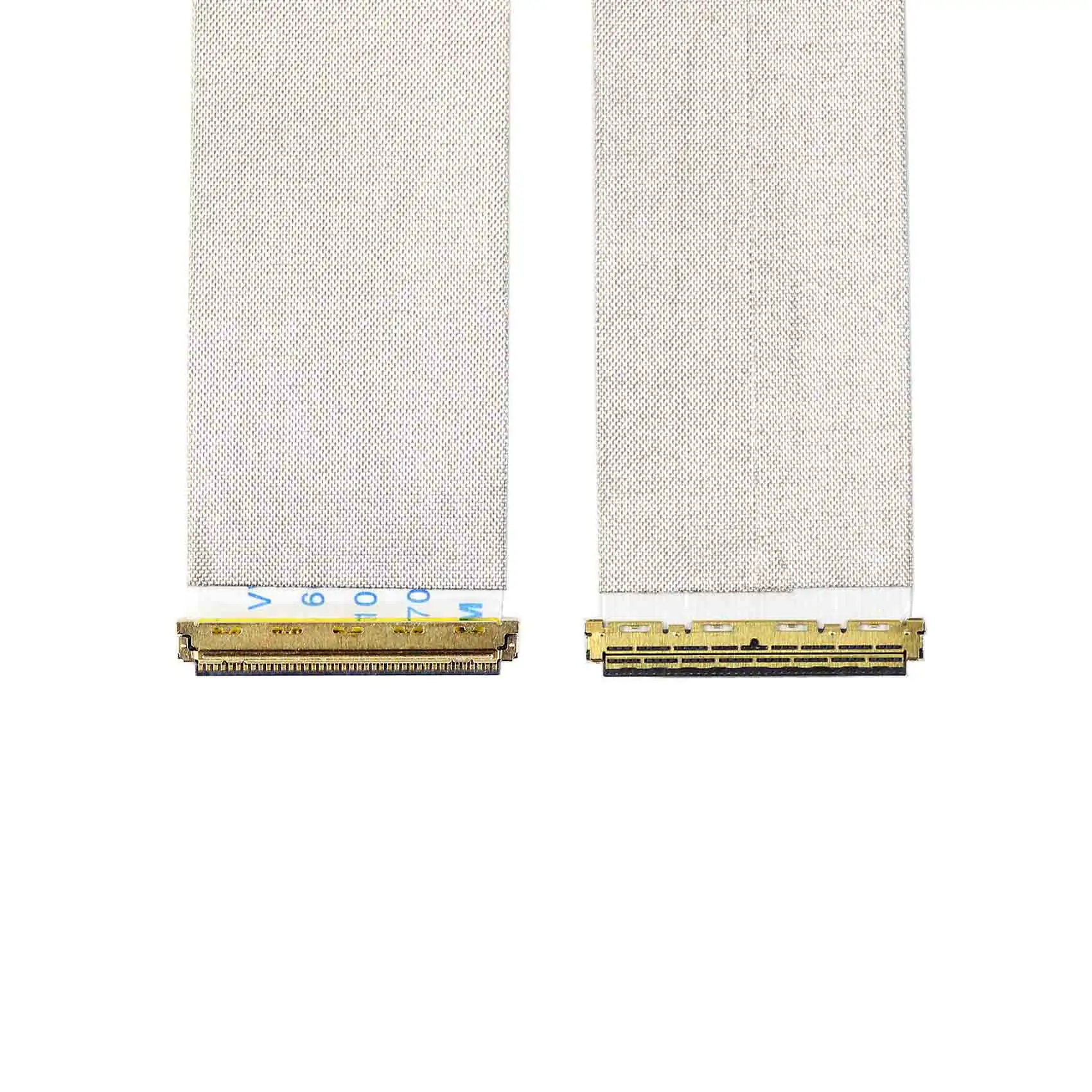

Cabo de Sinal para Tela Lcd Edp de 40 Pinos Conector Edp de 40 Pinos
R$ 56,78
DÚVIDAS?
Envie um email para:
Peças e Acessórios de Reposição
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | 40pin Signal Cable |
| Marca/modelo Compatível | Nenhum |
| Nome da Marca | Vslcdisplay |
| Origem | CN (origem) |
1. Peças e Acessórios de Reposição – Formato : Square
Conexão o LCD Controller Board:
|
PIN # |
NOME DE SINAL |
DESCRIÇÃO |
|
1 |
NC |
Sem conexão |
|
2 |
DGND |
Terra |
|
3 |
VTX _ TX3P/EDP _ LANE3P1 |
EDPTX/VbyOne (HBR/HBR2) |
|
4 |
VTX _ TX3N/EDP _ LANE3N1 |
EDPTX/VbyOne (HBR/HBR2) |
|
5 |
DGND |
Terra |
|
6 |
VTX _ TX2P/EDP _ LANE2P1 |
EDPTX/VbyOne (HBR/HBR2) |
|
7 |
VTX _ TX2N/EDP _ LANE2N1 |
EDPTX/VbyOne (HBR/HBR2) |
|
8 |
DGND |
Terra |
|
9 |
VTX _ TX1P/EDP _ LANE1P1 |
EDPTX/VbyOne (HBR/HBR2) |
|
10 |
VTX _ TX1N/EDP _ LANE1N1 |
EDPTX/VbyOne (HBR/HBR2) |
|
11 |
DGND |
Terra |
|
12 |
VTX _ TX0P/EDP _ LANE0P1 |
EDPTX/VbyOne (HBR/HBR2) |
|
13 |
VTX _ TX0N/EDP _ LANE0N1 |
EDPTX/VbyOne (HBR/HBR2) |
|
14 |
DGND |
Terra |
|
15 |
TX1 _ AUX_P_1 |
GPIO eDPTX_AUX / MCU |
|
16 |
TX1 _ AUX_N_1 |
GPIO eDPTX_AUX / MCU |
|
17 |
DGND |
Terra |
|
18 |
PAINEL_VCC |
Energia |
|
19 |
PAINEL_VCC |
Energia |
|
20 |
PAINEL_VCC |
Energia |
|
21 |
PAINEL_VCC |
Energia |
|
22 |
NC |
Sem conexão |
|
23 |
DGND |
Terra |
|
24 |
DGND |
Terra |
|
25 |
DGND |
Terra |
|
26 |
DGND |
Terra |
|
27 |
N34929507 |
EDPTX_HPD/MCU GPIO |
|
28 |
DGND |
Terra |
|
29 |
DGND |
Terra |
|
30 |
DGND |
Terra |
|
31 |
DGND |
Terra |
|
32 |
BL_PT |
BL_Enable controle |
|
33 |
BL_ADJ |
Controle escurecimento LED |
|
34 |
NC |
Sem conexão |
|
35 |
NC |
Sem conexão |
|
36 |
BL_RAP |
PODER BL |
|
37 |
BL_RAP |
PODER BL |
|
38 |
BL_RAP |
PODER BL |
|
39 |
BL_RAP |
PODER BL |
|
40 |
NC |
Sem conexão |
Conexão do painel LCD:
|
1 |
NC |
Sem conexão |
|
2 |
H_GND |
Terra alta velocidade |
|
3 |
LANE3 _ N |
Complemento Signal Lane 3 |
|
4 |
LANE3 _ P |
Sinal Verdadeiro-Faixa Principal 3 |
|
5 |
H_GND |
Terra alta velocidade |
|
6 |
LANE2 _ N |
Complemento Signal Lane 2 |
|
7 |
LANE2 _ P |
Sinal Verdadeiro-Pista Principal 2 |
|
8 |
H_GND |
Terra alta velocidade |
|
9 |
LANE1 _ N |
Complemento Signal Lane1 |
|
10 |
LANE1 _ P |
Sinal Verdadeiro-Faixa Principal 1 |
|
11 |
H_GND |
Terra alta velocidade |
|
12 |
LANE0_N |
Complemento Signal Lane 0 |
|
13 |
LANE0_P |
Sinal Verdadeiro-Faixa Principal 0 |
|
14 |
H_GND |
Terra alta velocidade |
|
15 |
AUX_CH_P |
AUX |
|
16 |
AUX_CH_N |
AUX |
|
17 |
H_GND |
Terra alta velocidade |
|
18 |
LCD_VCC |
Energia |
|
19 |
LCD_VCC |
Energia |
|
20 |
LCD_VCC |
Energia |
|
21 |
LCD_VCC |
Energia |
|
22 |
LCD_Self_Test |
BIST |
|
23 |
LCD_GND |
Terra |
|
24 |
LCD_GND |
Terra |
|
25 |
LCD_GND |
Terra |
|
26 |
LCD_GND |
Terra |
|
27 |
Polícia |
Retrolight_Power |
|
28 |
BL_GND |
Terra |
|
29 |
BL_GND |
Terra |
|
30 |
BL_GND |
Terra |
|
31 |
BL_GND |
Terra |
|
32 |
BL_ENABLE |
No Porto |
|
33 |
BL_PWM |
No Porto |
|
34 |
H_Sync |
Porto Fora |
|
35 |
DBC |
Escurecimento LED Backlight Função |
|
36 |
BL_RAP |
Potência BLU |
|
37 |
BL_RAP |
Potência BLU |
|
38 |
BL_RAP |
Potência BLU |
|
39 |
BL_RAP |
Potência BLU |
|
40 |
Motor Cor |
No Porto |
2. Cabo de Sinal para Tela Lcd Edp – tipo : Bolsas de Armazenamento
Lista de embalagem
Cabo do sinal 1 × 40Pin para o painel LCD do eDP
