Baseado em Marantz 12ax7 Mais 12au7 Tubo Pré-amplificador Placa Pcb Som de Áudio de Alta Fidelidade Pré-amp
R$ 133,98
DÚVIDAS?
Envie um email para:
Áudio e Vídeo Para Casa
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Embalagem | SIM |
| Canais | 2 (2.0) |
| Número do Modelo | M-7 |
| Potência Máxima por Canal | Nenhuma Energia |
| Nome da Marca | Sengterbelle |
| Origem | CN (origem) |
Detalhes do produto
Este circuito é baseado no amplificador Marantz 7.
Os dois primeiros estágios desse circuito são semelhantes ao Marantz 7, mas o último estágio usa circuito seguidor de saída de cátodo SRPP semelhante ao SRPP. Este SRPP é diferente da amplificação geral da tensão. Não tem ganho de tensão e reduz apenas a impedância e a expansão atual.

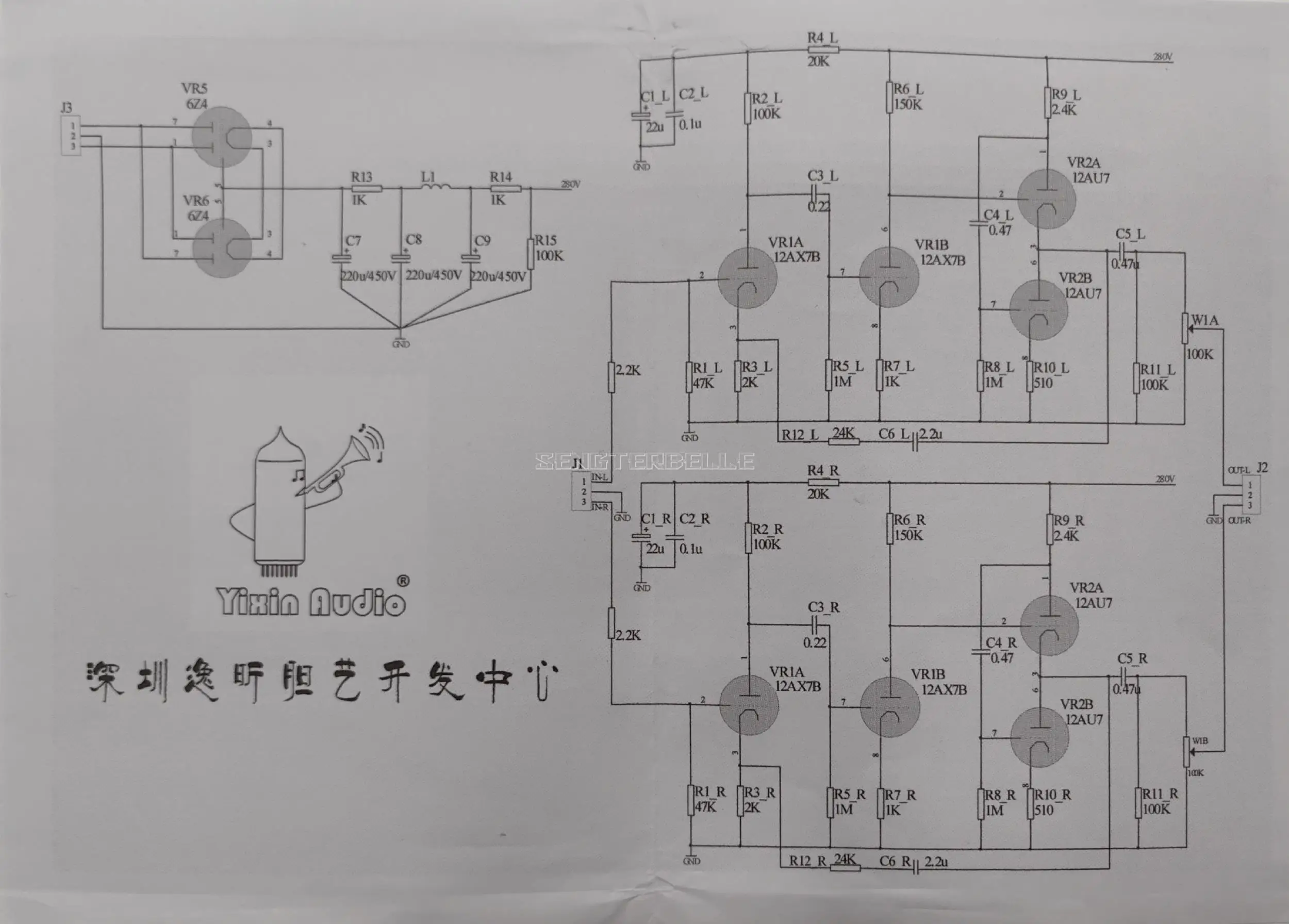

Este circuito é baseado na melhoria do circuito de Marantz 7. A diferença entre eles é que V3 e V4 são conectados a SRPP em vez de V3 em Marantz 7, que ainda é um buffer. Como um tampão, 12AU7 (6N10, ECC82) é obviamente melhor do que 12AX7 (ECC83, 5751). Comparado com o circuito SRPP comum, este circuito é ligeiramente melhor em termos de qualidade de som e efeito sonoro, porque separa a função de amplificação e está a cargo de 12AX7 (ECC83) a tempo inteiro, e usa então um tipo circuito de continuação de SRPP para separar a fase traseira, Que é mais avançado do que usar somente SRPP como a estrutura do circuito da amplificação.
Tensão de funcionamento: 220V ~ 0 ~ 220V, 3.15V ~ 0 ~ 3.15V, 0 ~ 6.3V

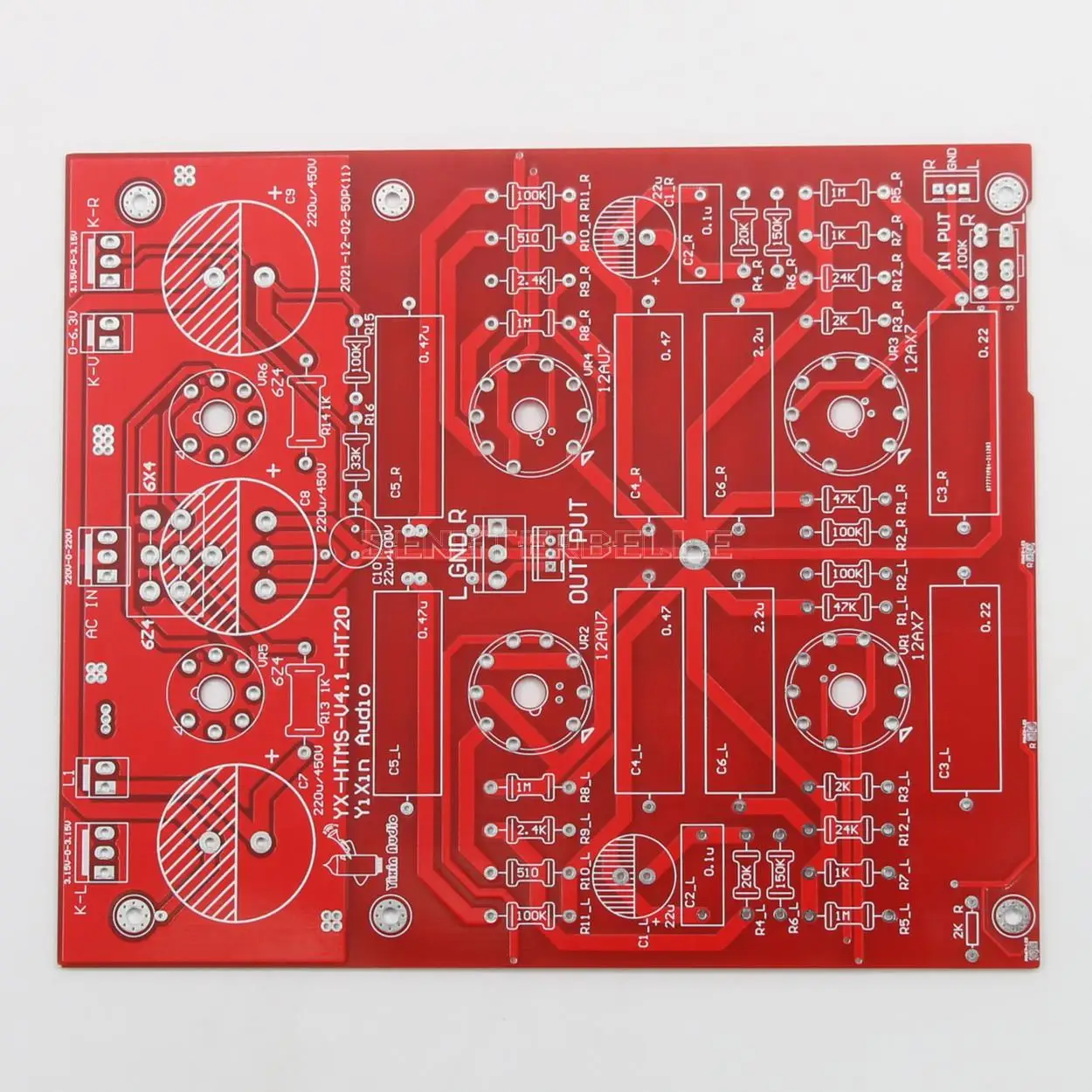

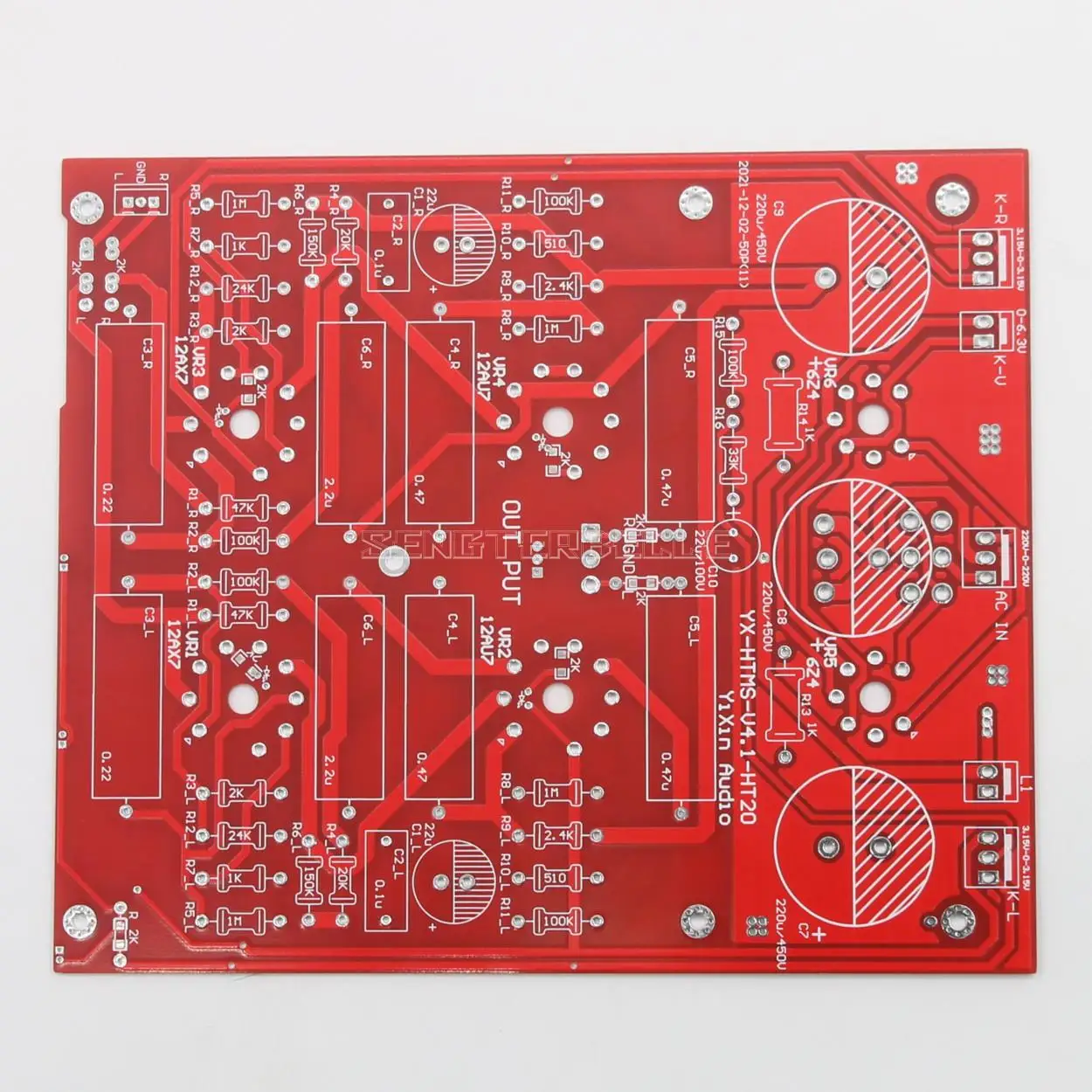

Tamanho do PWB: 160*200MM
Este PWB pode ser usado para o único transformador do poder de saída 220V e o transformador dobro do poder de saída 220V.
Quando o transformador do poder usado é 220V dobro, 6Z4 é responsável para a retificação eletrônica pura do tubo;
Quando o transformador de potência utilizado for um Single 220V, o D1 e o D2 reservados no projeto serão soldados de acordo com o diagrama esquemático. Mesmo se 6Z4 e dois transistores juntos formarem um circuito retificador de ponte, o desempenho de retificação também é superior, o que resolve o arrependimento de alguns clientes terem transformador de potência 220V e não poderem usá-lo
Lista do pacote

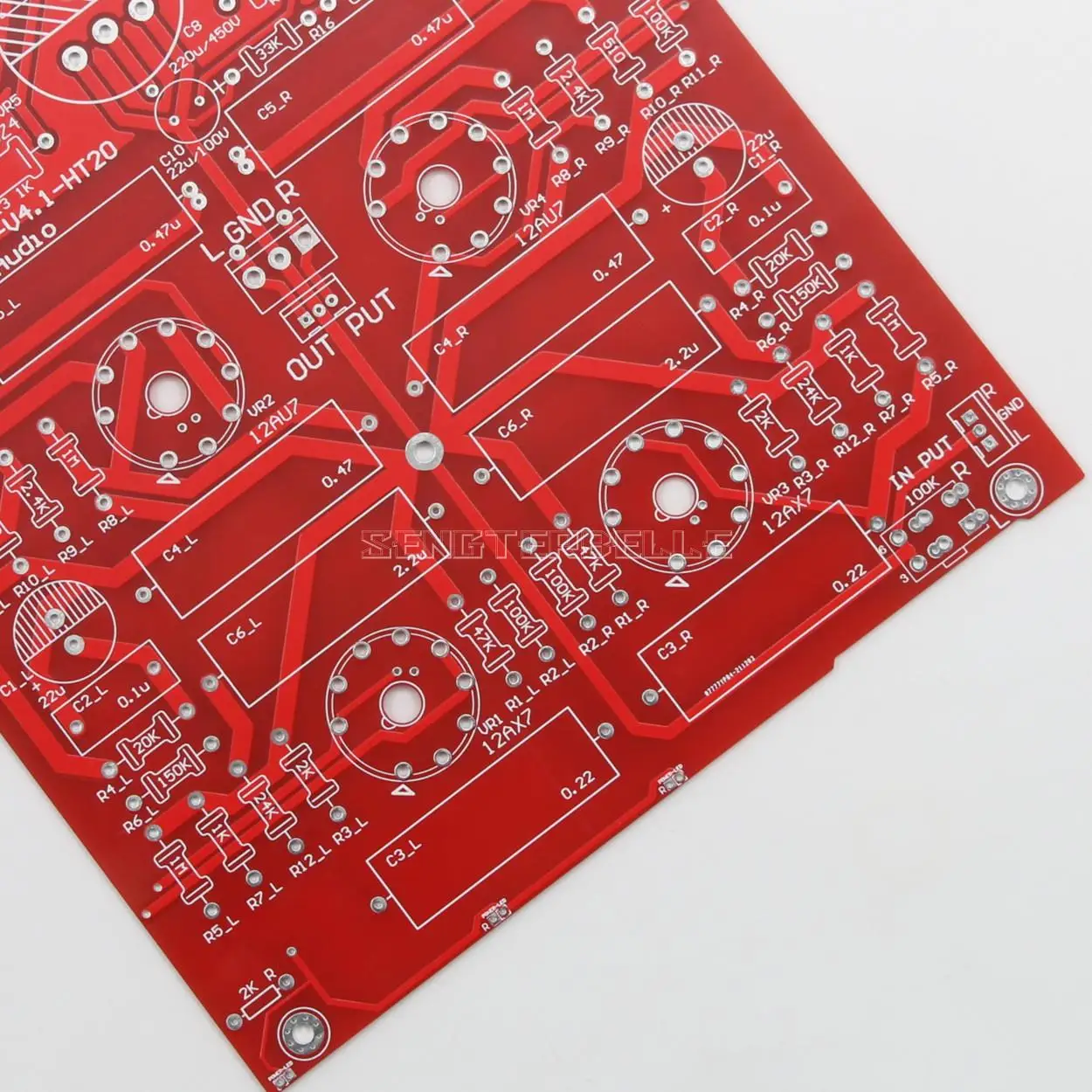

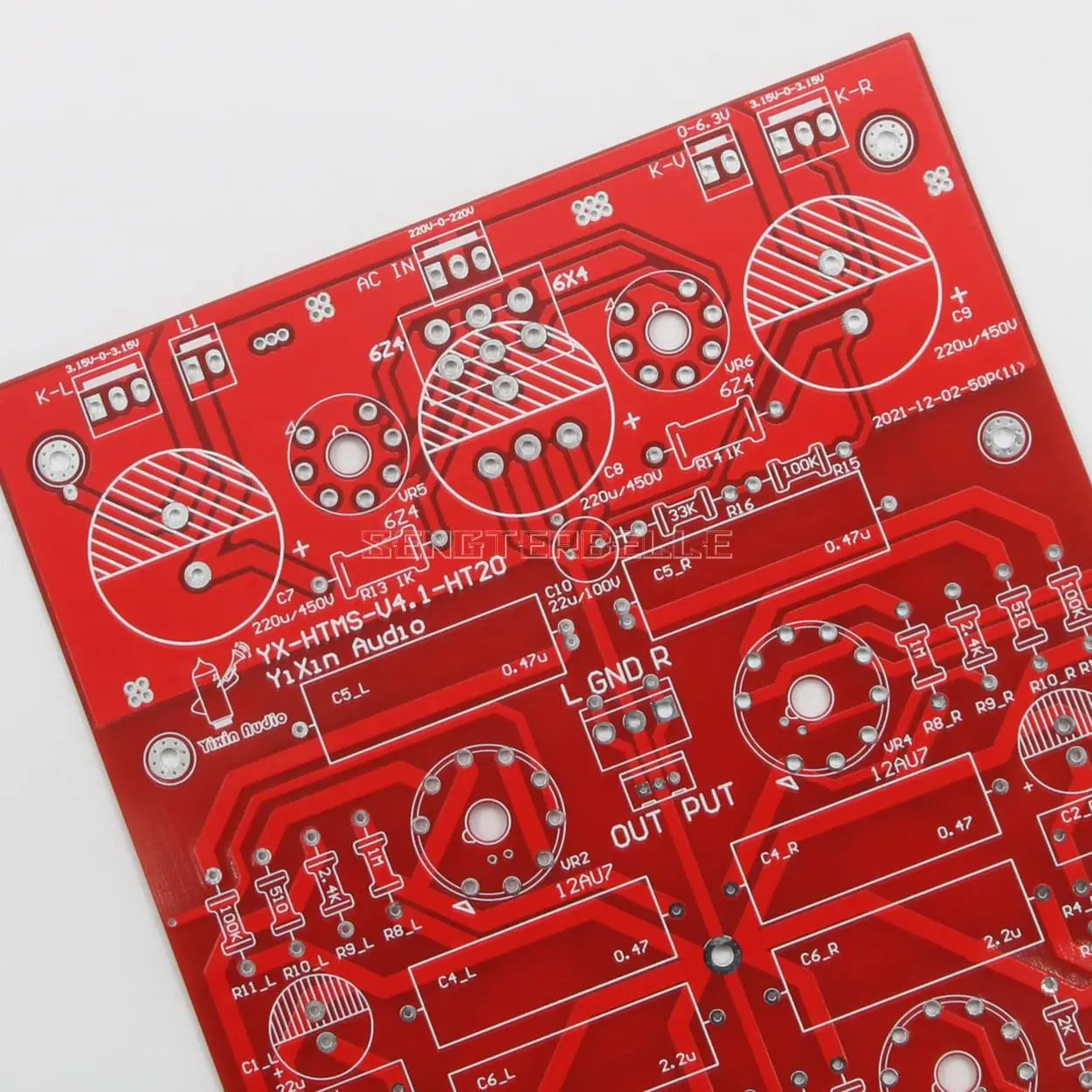

1 × PCB nua
P. S. Temos também terminou placas e kits e transformadores de potência para venda. Se você precisar deles, entre em contato conosco. Obrigado a você ~~~
