Antena de Recepção de Banda Larga Versão Atualizada Loop Ativo 0.1mhz-180mhz 20db Sdr Rádio fm Pequeno K180wla

Opção de Compra e tempo de entrega

O osmo é atualizado novamente sem aumento de preço. O alimentador de 10 metros de comprimento é atualizado para platina de alumínio mais alimentador de malha densa de cobre puro com blindagem dupla, que tem melhor efeito de blindagem e menor perda. A versão mais recente do pré-amplificador adiciona o interruptor fmdx hf para ajustar o ganho da banda fm (fm, a área de sinal forte reduz o ganho da banda fm e aumenta o ganho da banda hf).

Observação:

Expresso comum (por exemplo: O envio padrã , etc.) são enviados com bateria; logística expressa (dhl, fedex ip) não vem com bateria, você precisa trazer sua própria bateria.

A atualização mais recente e a versão aprimorada do osmo (o terminal de entrada adiciona um circuito de proteção e melhora a capacidade antiestática e o relâmpago induzido). Todos os pedidos são fornecidos um adaptador tecsun s2000 gratuito e todos os pedidos são fornecidos como um presente de bateria bateria de 1,000 mah de 18650 de 2750mah (instalada no azul na cor p. caixa de caixa, use a cabeça de carregamento de 5v do telefone celular para carregar), porque o teste de montagem da antena é muito demorado e trabalhoso, Ele é enviado após a conclusão do teste de montagem. Nota especial: a antena deve passar por mais de três testes rigorosos antes e depois da montagem. Portanto, é 100% garantido que as especificações da antena são qualificadas e perfeitas antes do envio. Além disso, esta antena é uma antena de recepção ativa e não pode ser usada para transmissão. A transmissão danificará o pré-amplificador (dentro da caixa sob o anel)! Não conecte outras fontes de alimentação aleatoriamente e o terminal de entrada de loop pequeno não pode se conectar a outros tipos de antenas (apenas pequenos laços), caso contrário, o pré-amplificador também pode ser danificado!

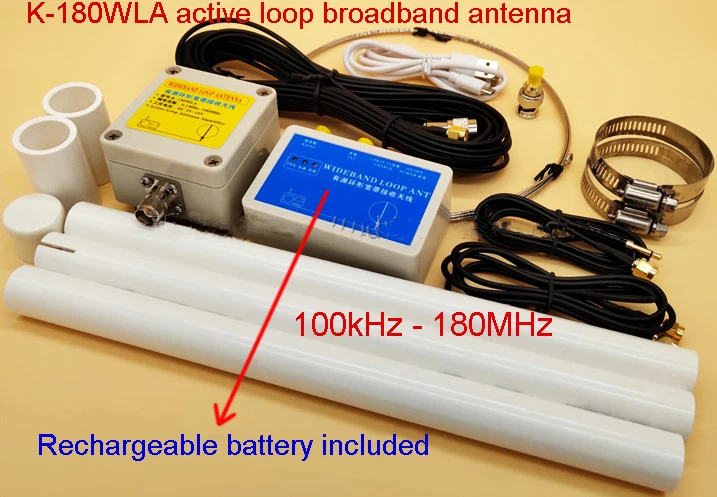

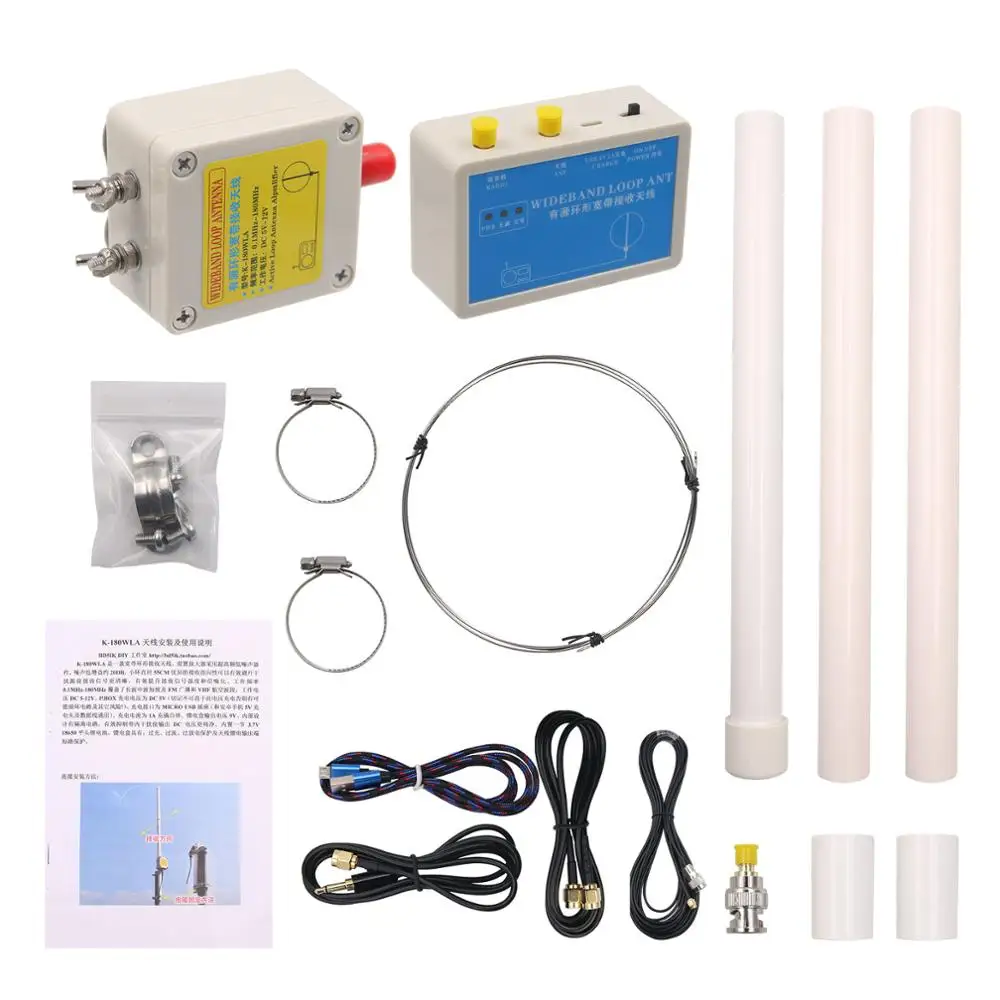

Lista de envio:

1. antena de loop (também chamada de oscilador de anel) (304 aço inoxidável) * 1 2. rf. caixa de pré-amplificador de caixa * 1 3. p. caixa de alimentação * 1 4. grampos de fixação de caixa * 2 e parafusos (aço inoxidável 304) * 4 5. 3.5mm macho para sma macho (1m) * 1 6. 3.5mm macho para sma macho (1m) * 1 7. tnc macho * 1 8. masculino para macho (sma macho 50-1.5 alimentadores) (10m) * 1 9. cabo de carregamento micro usb 2a (1m) * 1 10. aro de fixação e montagem de antena (aço inoxidável 304) * 2 11. Suportes de montagem em pvc * 3, topo * 2, tampa de tubo * 1

Antena de recepção de banda larga de loop ativo 0.1mhz-180mhz 20db

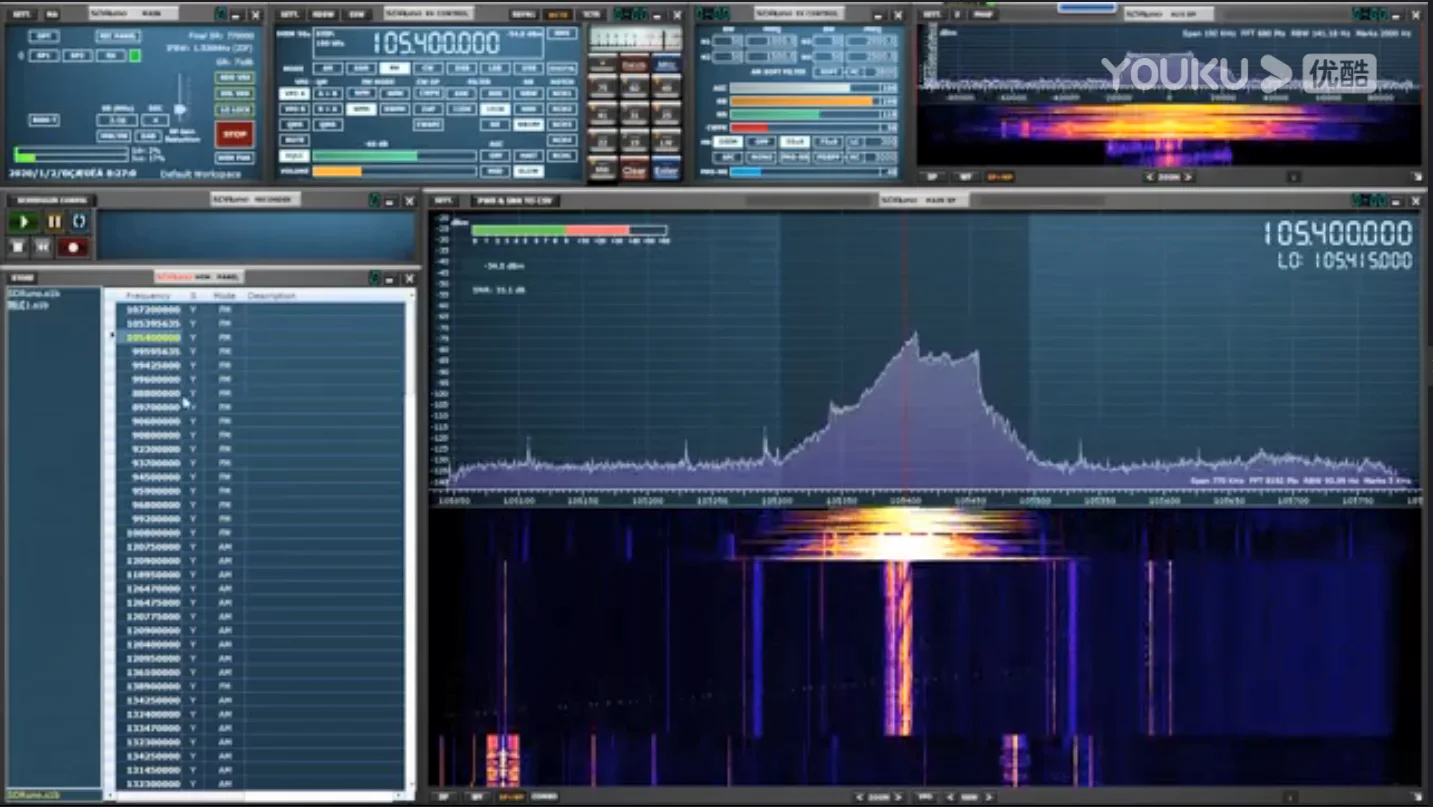

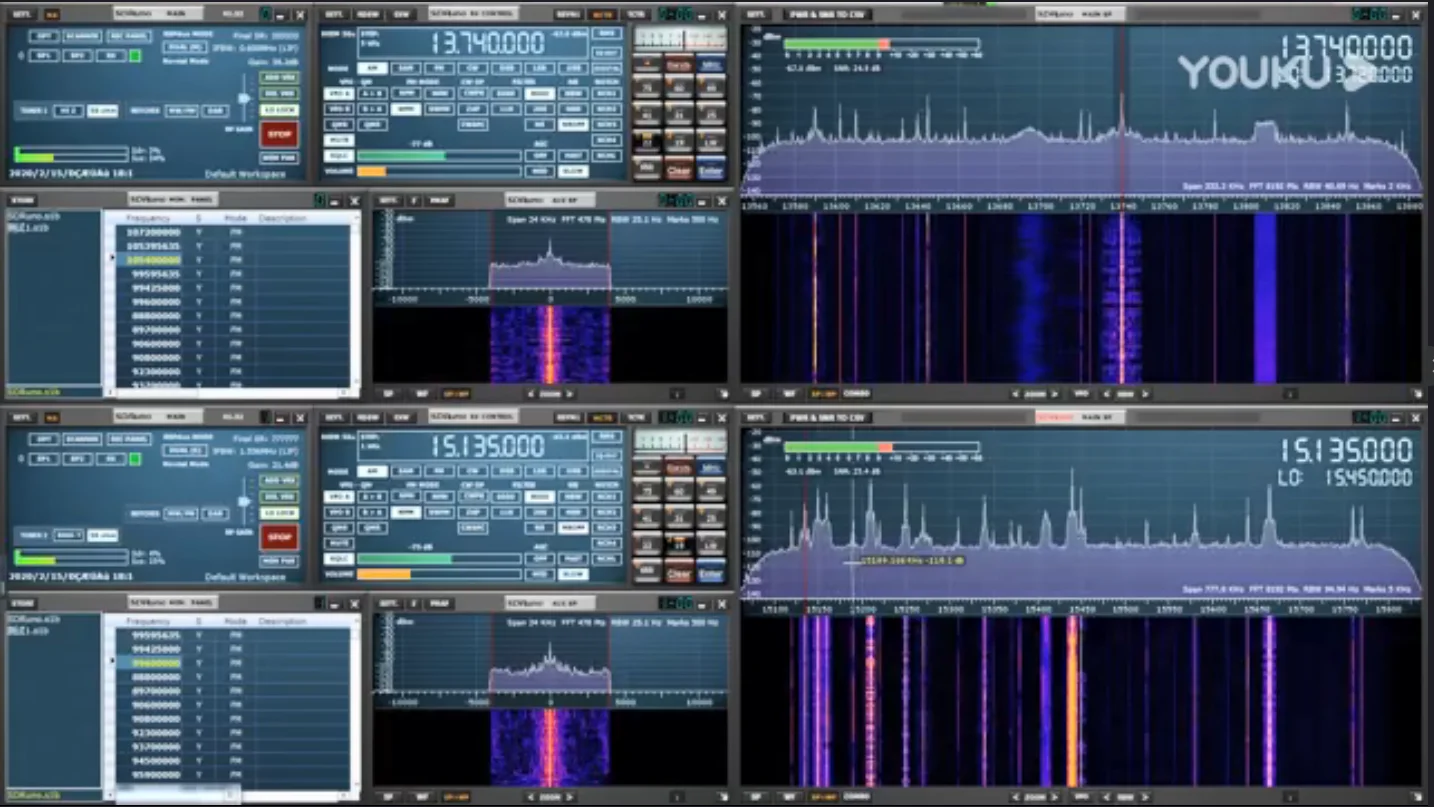

Https://v.youku.com/v_show/id_XNDU0NzYzMTE1Mg==.html Https://v.youku.com/v_show/id_XNDUzNTk2ODU1Mg==.html Https://v.youku.com/v_show/id_XNTEwNzY4Njg1Ng==.html

Parâmetros da antena de loop ativo osmo:

1. usando pré-amplificador de baixo ruído de frequência ultra-alta 2. frequência de trabalho ultra-ampla: 0.1-180mhz 3. o ganho dentro da banda larga de trabalho é de cerca de 20db 4. tensão de trabalho: dc 5v-12v 5. p. a caixa tem: conexão reversa anti-bateria, descarga excessiva, sobrecarga, sobrecarga de corrente 6. curto-circuito na extremidade da antena melhora o circuito de proteção

Recurso:

1. a caixa de alimentação p. box possui uma bateria de lítio de cabeça plana de 3.7v 18650 v com módulo de fonte de alimentação integrado. É a única antena ativa que não requer uma fonte de alimentação externa e integra um chip de gerenciamento de carga. A porta de carregamento micro usb é compatível com a cabeça de carregamento de 5v dos telefones android. E cabo de carregamento, muito fácil de usar. 2. o pré-amplificador uhf de baixo ruído é usado. O alcance do ganho é muito bom dentro da frequência operacional ultra-ampla de 0.1-180mhz. Ele fornece um ganho de cerca de 20db, mesmo quando trabalha com ganho de 450mhz, ainda há cerca de 8,9db. 3. a frequência de recepção cobre onda longa, onda média, onda curta, banda de transmissão fm e banda de aviação vhf. O pequeno diâmetro do anel 55cm é simples de configurar. Pode ser configurado fora da janela, varanda, terraço e telhado. Amantes erguidos. 4. todos os parafusos da antena são feitos de aço inoxidável 304 e a caixa do pré-amplificador é totalmente à prova d’água, que pode ser usada para vento e chuva ao ar livre de longo prazo. 5. os modelos adequados incluem escultura, incluindo a entrada de jato de r71e yaesu e todos os receptores de ondas curtas, especialmente para receptores sdr.

Observação:

A antena é equipada com um cabo adaptador duplo sma macho, um cabo adaptador sma para 3.5 e um adaptador s2000 bnc, o que significa que seu rádio pode ser usado com sma fêmea, bnc, e 3.5 tomadas. Requer acessórios adicionais. Receptores e rádios com outras interfaces precisam de seus próprios adaptadores.

1. Equipamentos de Transmissão de Rádio e tv – Embalagem : Sim

2. Antena de Recepção de Banda Larga K180wla – Origem : cn Origem

3. Cheap Equipamentos de Transmissão de Rádio e tv – Certificado : None

Instruções de instalação e uso de antena osmo

Osmo é uma antena de recepção de laço de banda larga. O pré-amplificador usa dispositivos de baixo ruído de frequência ultra-alta. O ruído é baixo e o ganho é de cerca de 20db. O diâmetro do laço pequeno é de 55cm. A excelente diretividade de recepção pode efetivamente evitar fontes de interferência e tornar o sinal recebido mais claro e eficaz. Melhore a força do sinal recebido e a relação sinal/ruído. A frequência de trabalho é de 0.1mhz-180mhz cobrindo as bandas de longa onda, média e de ondas curtas, transmissão fm e vhf aviation bandas, e a tensão de trabalho é dc 5-12v. A tensão de carregamento de p. a caixa é dc 5v (lembre-se de não carregar mais alto do que esta tensão, caso contrário, pode danificar o circuito e outros riscos!), a interface de carregamento é um soquete micro usb (comum com a cabeça de carregamento de 5v e cabo de dados dos telefones android), e a corrente de carregamento é 1a para totalmente automaticamente. A tensão de saída da caixa do alimentador é de 9v e o circuito de isolamento interno é projetado para suprimir efetivamente a interferência na banda e tornar a tensão dc de saída mais pura. Uma bateria de lítio de cabeça plana de 3.7v 18650, a caixa de alimentação tem: sobrecarga, sobrecorrente, proteção contra sobrecarga e proteção contra curto-circuito do terminal de saída de alimentação da antena. A direção de recepção do fm e da banda de aviação vhf é como mostrado na figura abaixo. A direção de recepção de ondas curtas hf é invertida em 90 graus e oposta ao vhf.

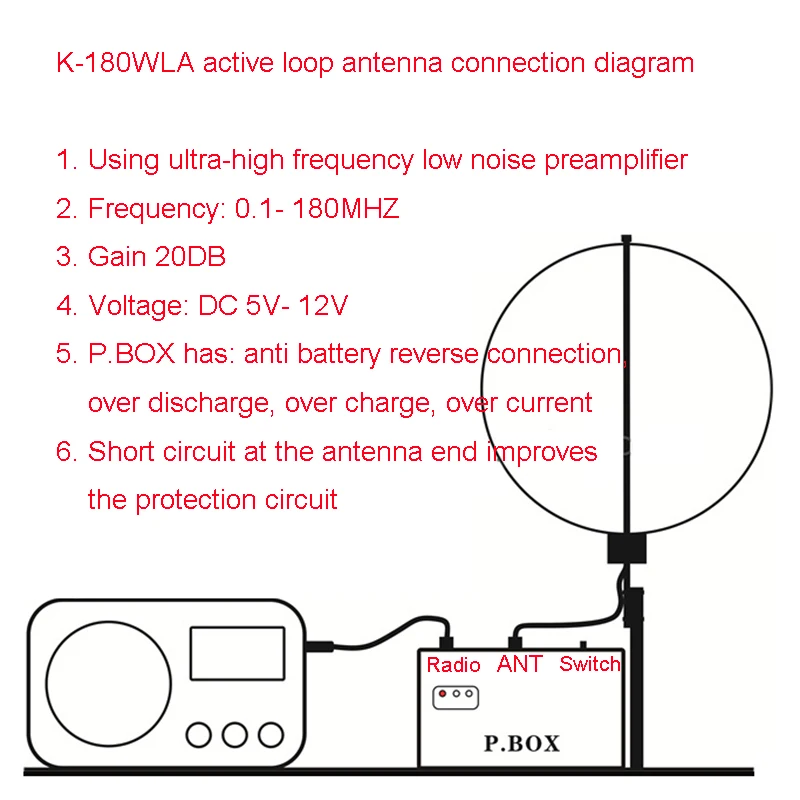

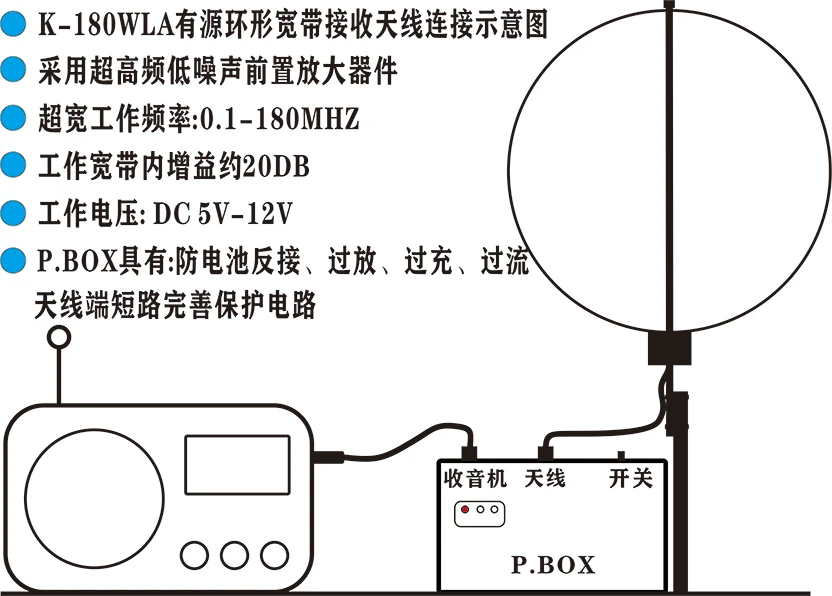

Método de instalação de conexão:

4. Equipamentos de Transmissão de Rádio e tv – Nome da Marca : Szspkj

5. Antena de Recepção de Banda Larga K180wla – Tensão : 5v

6. Cheap Equipamentos de Transmissão de Rádio e tv – Número do Modelo : K-180wla

Requisitos de ereção:

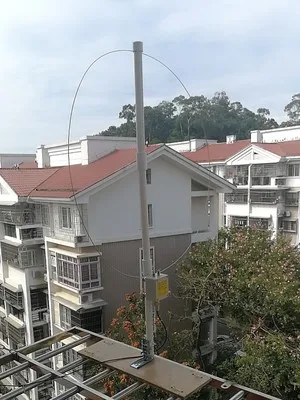

O osmo é instalado condicionalmente o máximo possível na área desobstruída ao redor do telhado. O uso interno não é recomendado, porque várias interferências internas e blindagem de construção causarão sérias atenuações de sinal (especialmente na banda alta), o que leva a efeitos internos ruins. Razão. Se não atender aos requisitos, tente instalá-lo fora da varanda ou janela, mas a antena não pode ser instalada na parede ou na rede anti-roubo. Ele deve ser estendido a uma distância de mais de 1 metro desses objetos (quanto mais longe, melhor) e tente ficar longe da linha de energia e se houver estações de base de comunicação próximas, essas fontes de interferência devem ser evitadas o máximo possível. Depois que a antena for configurada, gire a antena para fazer o sinal recebido o piso de ruído mais forte e mais baixo. Se o sinal forte estiver sobrecarregado durante a recepção normal, você pode ajustar manualmente o interruptor distante e próximo do rádio ou o ajuste de ganho de rf para atenuar o sinal forte. A recepção de rádio é seletiva e os rádios com má dinâmica não são recomendados, porque a má dinâmica de rádio fará com que a relação sinal/ruído se deteriore devido à forte sobrecarga de sinal, e o efeito da recepção será pior. Em relação à diferença entre o modo fm e o modo am, o fm é o modo de modulação de frequência, que é basicamente um dos modos de modulação mais comumente usados para transmissão local. A frequência operacional é de 88-108mhz. A vantagem deste modo é que, enquanto o sinal exceder o limite de recepção do receptor, não vai quando houver ruído, ele ocupa a largura de banda de frequência do espectro e a qualidade do som pode atingir um nível de alta fidelidade, e pode ser transmitida continuamente localmente ao longo do dia. O modo am é um modo de modulação de amplitude, que geralmente é um modo usado para transmissão de ondas curtas. Ele ocupa uma banda de frequência estreita e permite que a banda hf com recursos de espectro limitado para acomodar mais estações de transmissão. A qualidade do som é relativamente apenas para requisitos de transmissão. Ondas curtas é transmissão de longa distância por meio da reflexão ionosférica, portanto, a capacidade de reflexão e transmissão ionosféricas é diferente em diferentes estações e horários diferentes. Geralmente, a onda média de 500k-1600k se propagará à noite, enquanto as ondas curtas se propagarão melhor em 6 a 9 megabits à noite. Durante o dia, é bom para 9-15 megabits se propagarem, para banda alta no verão e para banda baixa no inverno, porque isso é determinado pelas características da propagação ionosférica. A baixa frequência de ondas curtas é fácil de ser causada pela interferência do modo diferencial de modo comum produzida por eletrodomésticos, lâmpadas economizadoras de energia e outros equipamentos industriais. Esta é uma fraqueza de ondas curtas (especialmente a interferência mais séria dos carregadores de veículos elétricos), juntamente com reflexo e propagação ionosféricas, é impossível ser estável o dia todo, o que leva ao efeito de ondas curtas definitivamente não é tão bom quanto o rádio fm. Pouco conhecimento sobre antenas ativas: muitas pessoas pensam que quanto maior o ganho, melhor. Na verdade, este é um mal-entendido. Quanto maior o ganho do pré-amplificador, o ruído espacial também está amplificando. Se o piso de ruído exceder s9 ou mais, não se pode dizer que melhore o efeito da recepção. (Relação sinal/ruído), o sinal é forte, o piso de ruído é grande, a relação sinal/ruído é pior, portanto, não é fácil simplificar uma antena ativa e é necessário amplificar o sinal útil, ao mesmo tempo que permite o ruído gerado pelo próprio dispositivo. Se for pequeno e dinâmico, deve ser grande. Além do design do circuito, o uso de dispositivos também é o fator mais importante e dispositivos de baixo ruído são usados. Só assim o efeito de melhorar a relação sinal/ruído pode ser alcançado. O indicador mais importante de uma antena ativa é a relação sinal-ruído. Uma excelente antena ativa é a relação sinal/ruído que melhora a força do sinal enquanto melhora efetivamente a relação sinal/ruído do sinal recebido.

7. Equipamentos de Transmissão de Rádio e tv – Embalagem : Sim

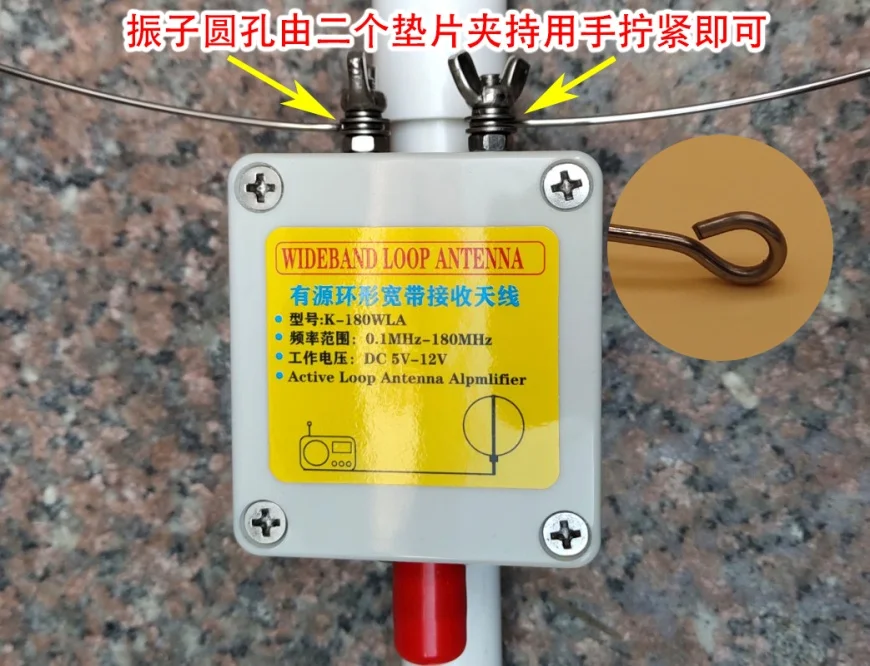

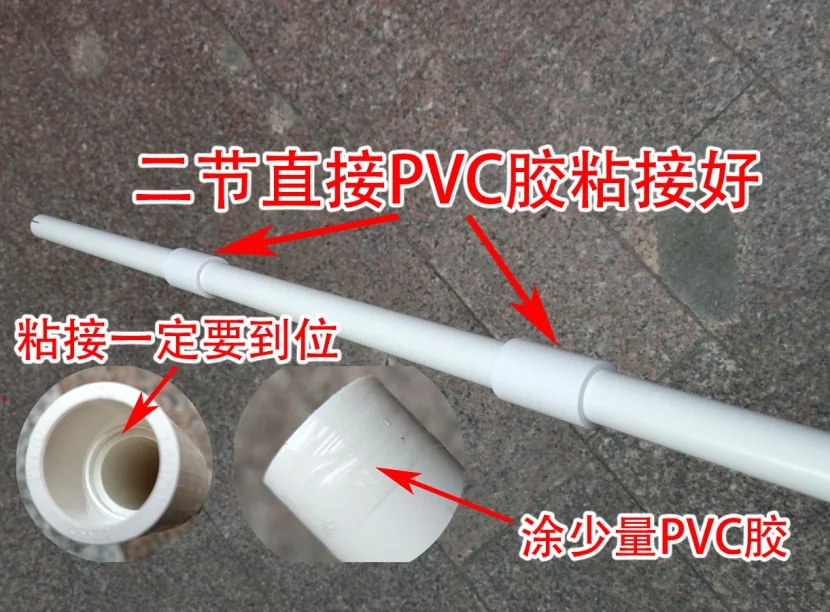

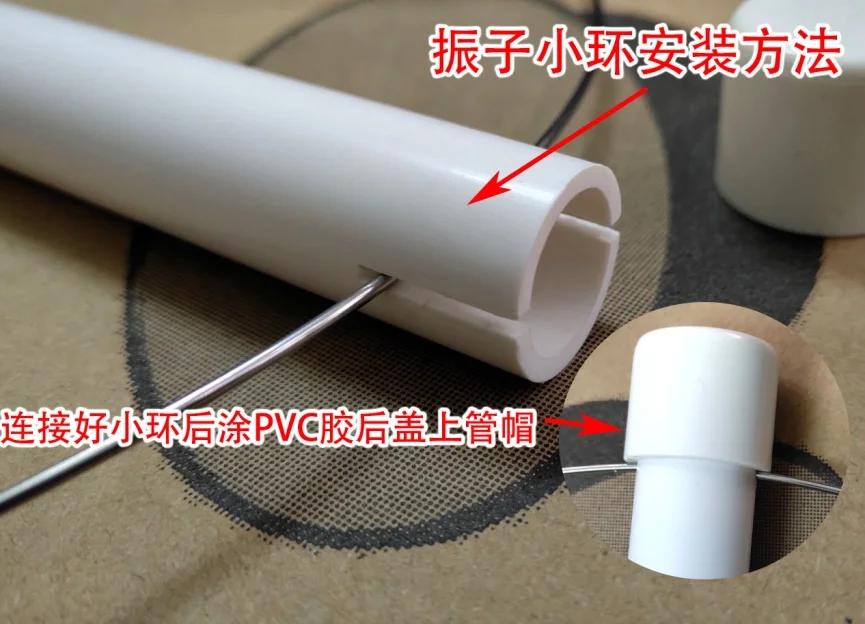

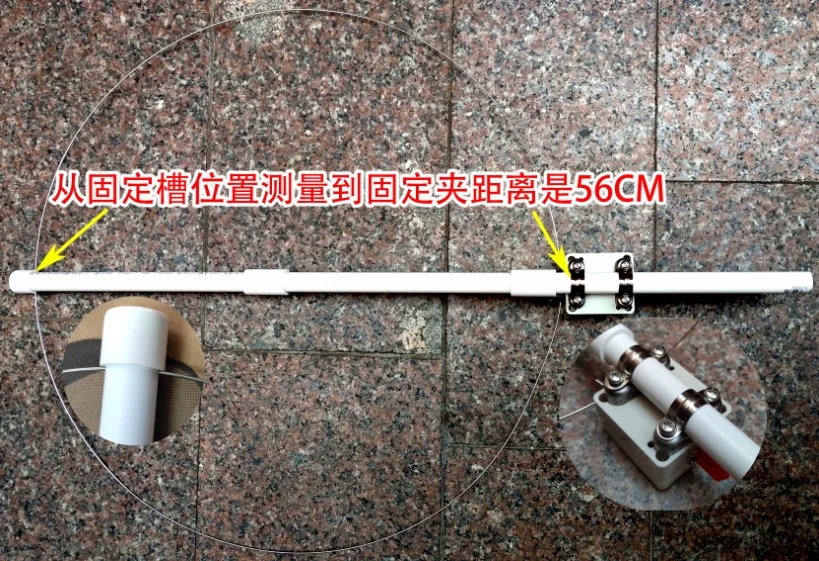

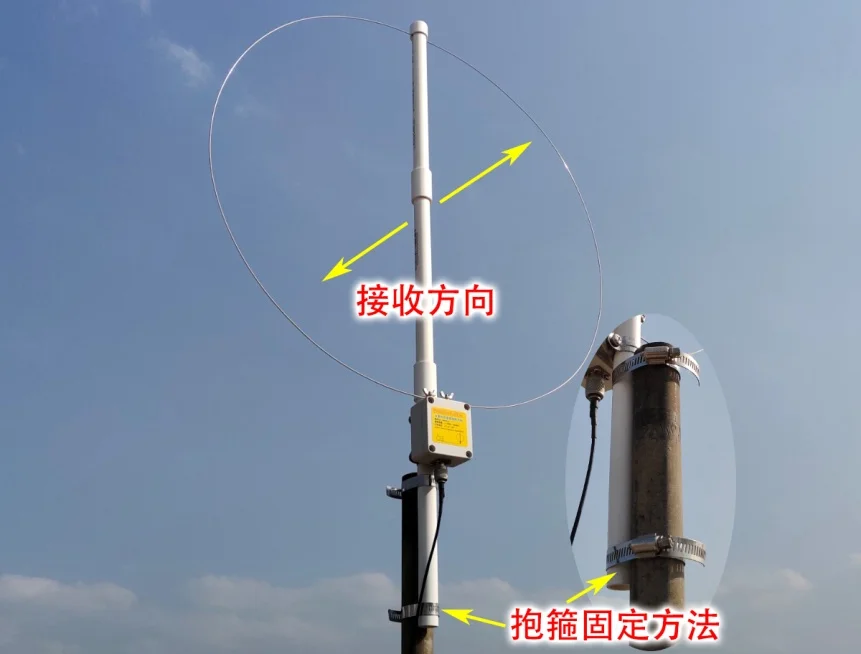

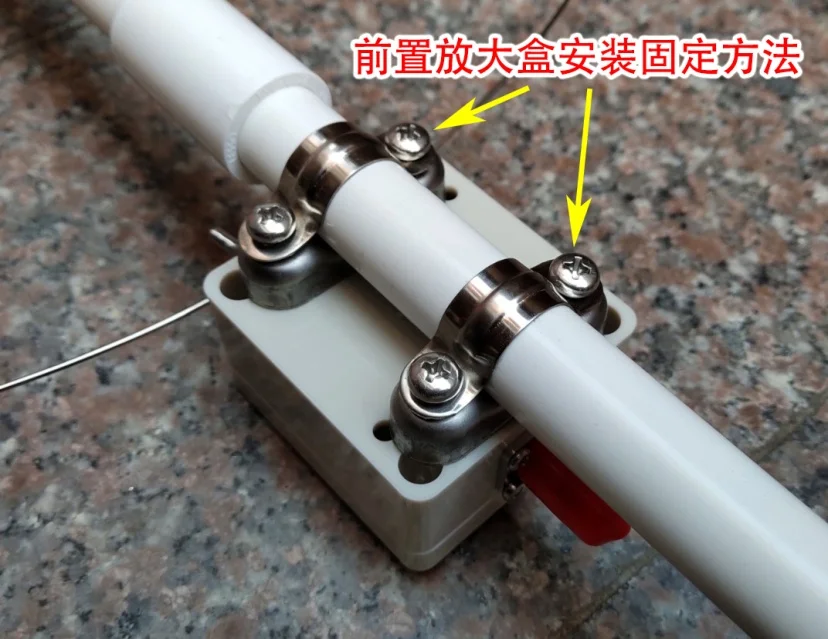

Método de conexão e instalação de vibrador de anel e suporte de pvc:

8. Antena de Recepção de Banda Larga K180wla – Origem : cn Origem

9. Cheap Equipamentos de Transmissão de Rádio e tv – Certificado : None

10. Equipamentos de Transmissão de Rádio e tv – Nome da Marca : Szspkj

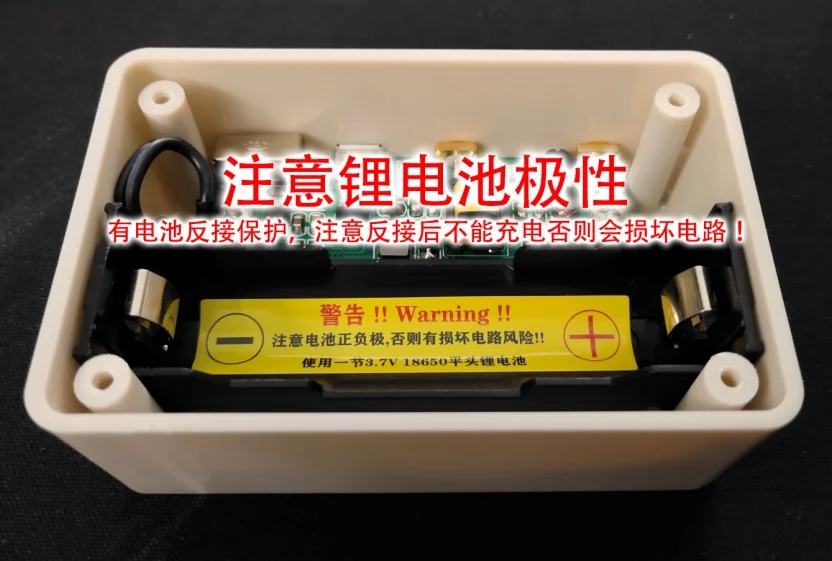

Use uma bateria de lítio de cabeça plana de 3.7v 18650

Precauções: A caixa de alimentação p. box é compatível com a cabeça de carregamento 5v 1a do telefone celular. Insira o cabo de carregamento micro usb. O indicador de carregamento está ligado e a corrente de carregamento é de cerca de 1a. O tempo normal de carregamento é de cerca de 5 horas.! Pode ser usado continuamente por cerca de 40 horas quando estiver totalmente carregado. A antena pode ser usada normalmente durante o carregamento, mas o circuito de proteção contra sobrecorrente e curto-circuito não funciona! Não é recomendado usar durante o carregamento!! A tensão de carregamento não pode exceder 5v. A sobretensão causará danos permanentes ao circuito e pode causar outros riscos de segurança! Além disso, a bateria da caixa de alimentação p. box possui um circuito de proteção de conexão anti-reversa e a conexão reversa dos postes positivos e negativos da bateria não danificará o circuito. No entanto, se os postes positivos e negativos da bateria forem invertidos, altere a polaridade positiva imediatamente. Se a bateria for invertida e recarregada, o circuito será danificado! A extremidade da antena da caixa de alimentação p. box é conectada à caixa do pré-amplificador da antena e a porta de rádio é conectada ao rádio ou receptor. Se a antena não funcionar corretamente se a antena estiver conectada incorretamente, certifique-se de que o interruptor de alimentação está ligado após a conexão estiver correta, e o indicador de energia pwr iluminará a antena agora funcionando normalmente. Depois que o circuito de proteção é ativado, a luz pwr desligada. Neste momento, remova o curto-circuito e alterne o botão liga/desliga novamente para liberar o estado de proteção. Quando a antena é instalada e usada, a parte de metal do anel pequeno não deve tocar em outros objetos (especialmente folhas e outros objetos de metal, como redes anti-roubo), caso contrário, o pré-amplificador pode ser danificado! Esta antena é uma antena ativa, é proibida de transmitir!! A transmissão deve danificar o pré-amplificador!

11. Antena de Recepção de Banda Larga K180wla – Tensão : 5v
