Amplificadora de Potência de Áudio Placa Peças 100w x Canal Duplo Hifi Estéreo Kit Diy Final 2sa1295 2sc3264 Mx50 se 2

Guia de ordem:

Este preço é o preço de duas placas de amplificador de potência, duplo-canal. O kit requer suas próprias ferramentas de soldagem para montar. A placa acabada foi soldada e testada. A placa acabada é recomendada.

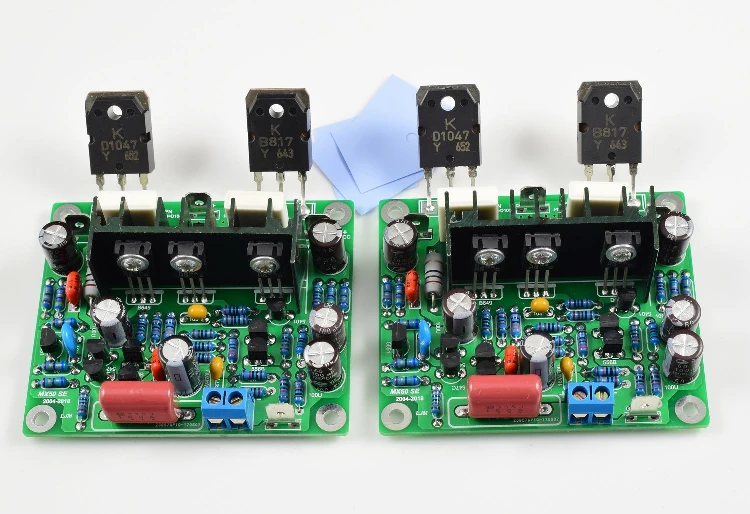

Um jogo da versão (versão padrão): é produzido pela philips, e a fase da saída adota o ktb817 importado, ktd1047;

Uma versão da placa acabada (versão padrão): é produzido pela philips, e a fase de saída adota importados ktb817, ktd1047;

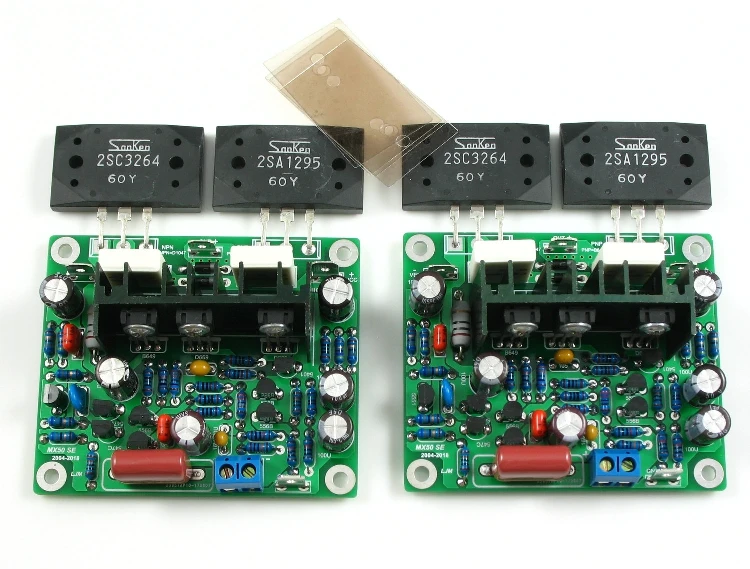

B versão kit (versão deluxe): tubo de alta potência adota sanken 2sa1295, 2sc3264 original importado;

Placa terminada versão b (versão deluxe): tubo de alta potência adota sanken 2sa1295, 2sc3264 original importado;

Kit de versão c: o tubo de alimentação adota onsemi 0302/0281;

C placa acabada: o tubo de alimentação adota onsemi 0302/0281.

A versão mx50 se é uma nova versão de design baseada na quinta versão clássica mx50 com milhares de usuários.

Este ampère da série de mx50 l foi testado por uma variedade de instrumentos para o desempenho excelente. A imitação mx50 ou music fax xx50 circulado na internet tem diferentes componentes e versões pcb. Aqueles que compram por favor preste atenção à comparação. A versão atual do mx50 é v7 (mx50se).

Uma breve descrição da versão a:

Use importados panasonic panasonic mkp capacitores de acoplamento de entrada, menor distorção, melhor controle e resolução. Única entrada diferencial, estágio de amplificador de tensão single-ended, fase de saída invertida de três estágios darlington.

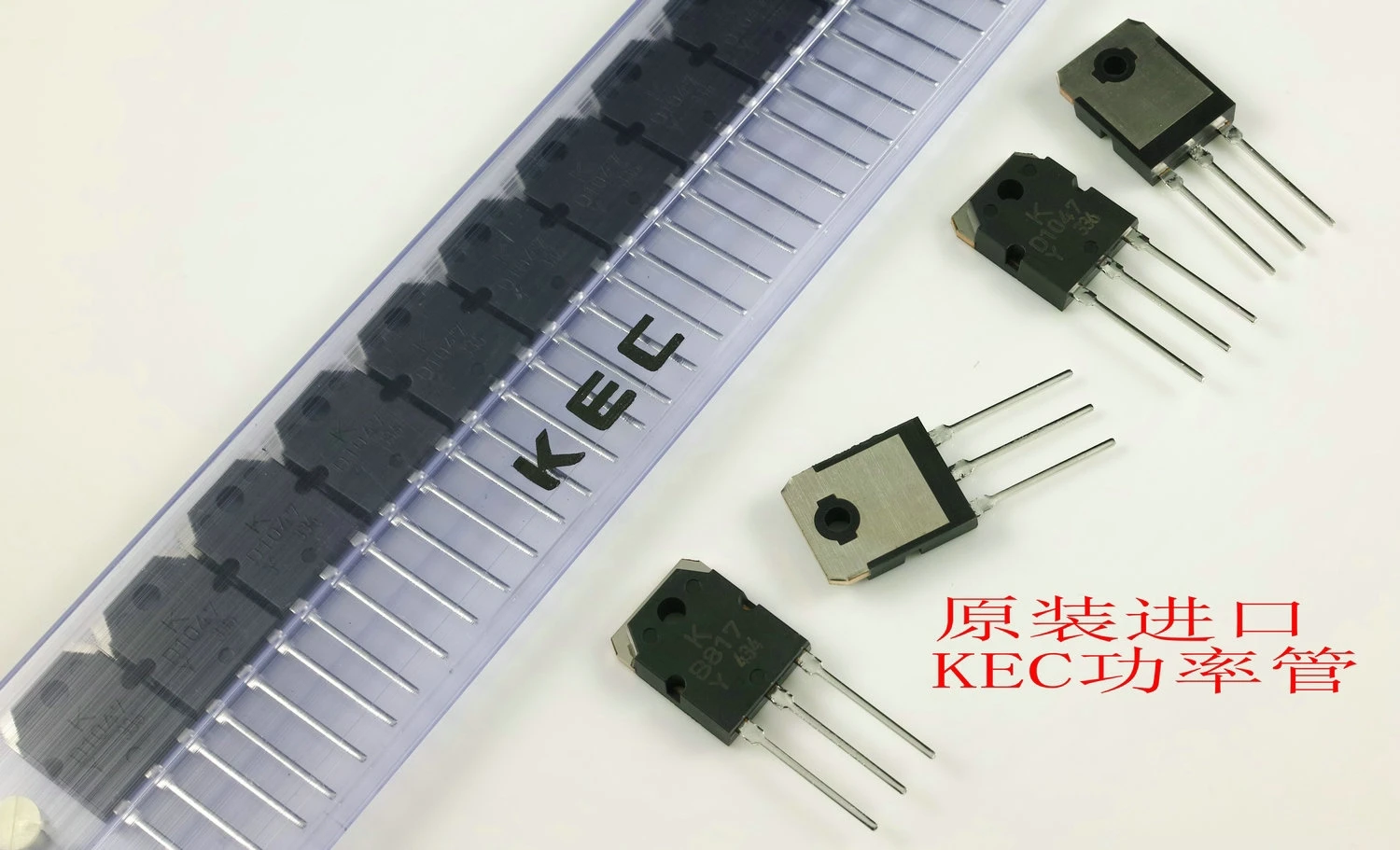

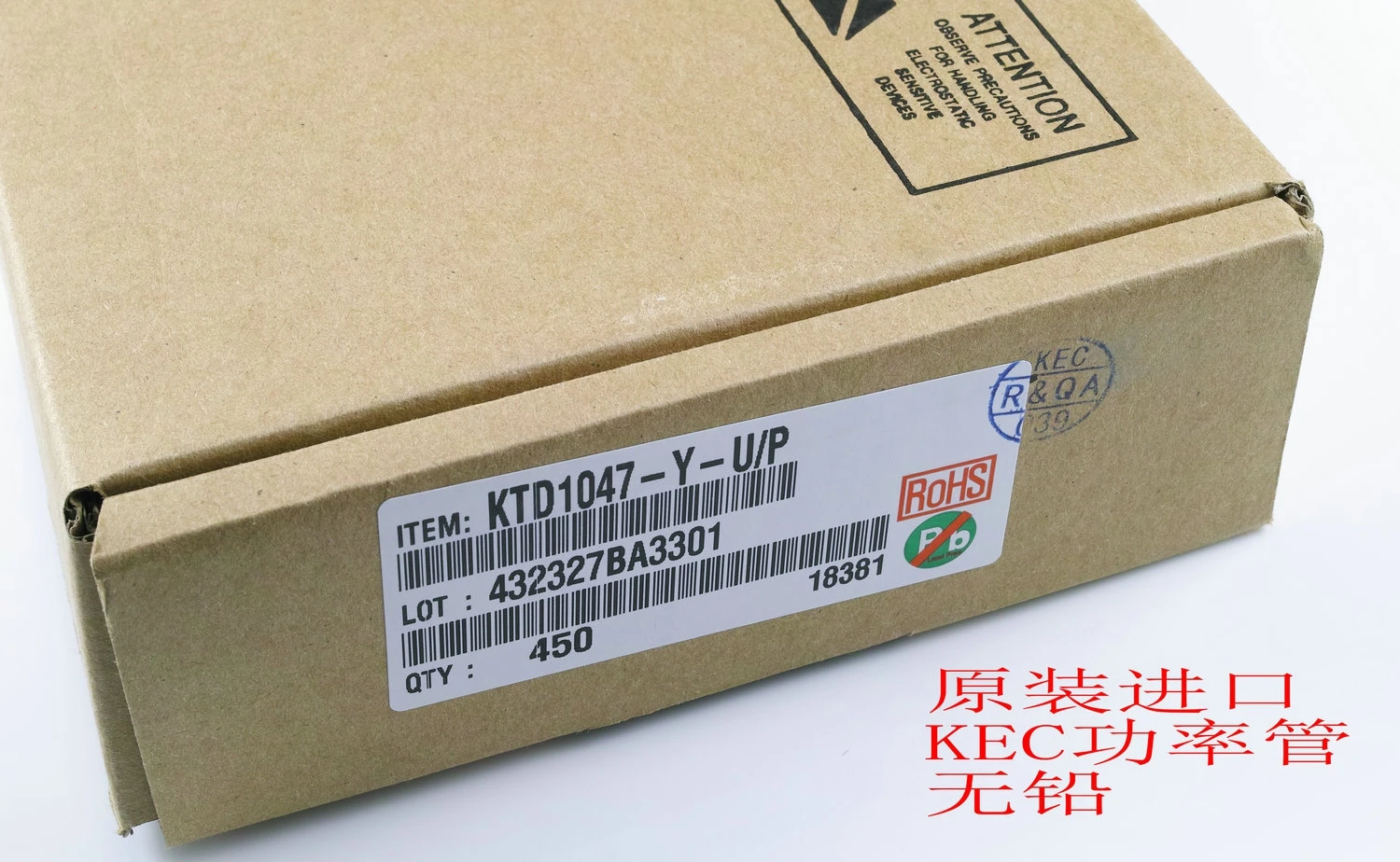

* A fase de saída é importada ktb817, ktd1047;

* St, capacitor cbb produzido por evox;

* Kemet, capacitores monolíticos de tdk;

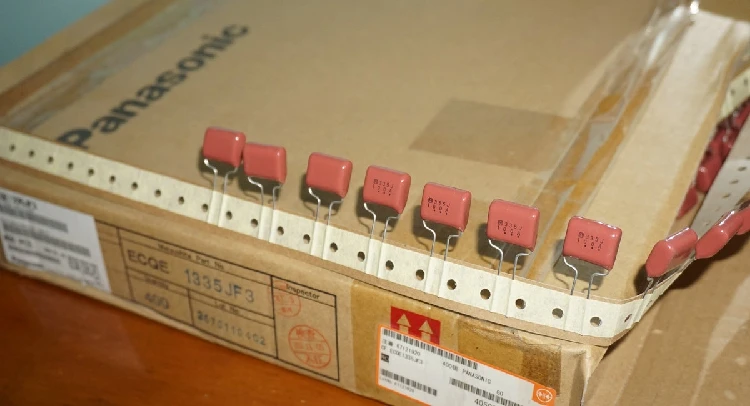

* Use importados panasonic panasonic mkp capacitores de acoplamento de entrada;

* Todos os resistores são feitos de pés originais genuínos do cobre do resistor do filme do metal;

* Suporte tensão dc: + -15v a + -45v;

* Ac duplo 12v-pode ser obtido após dupla retificação 32v;

* Potência 15-100w, 8 ohms;

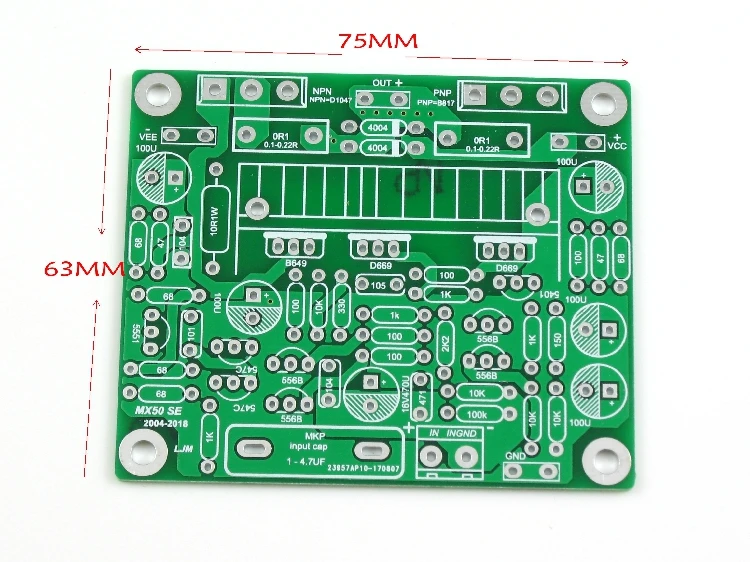

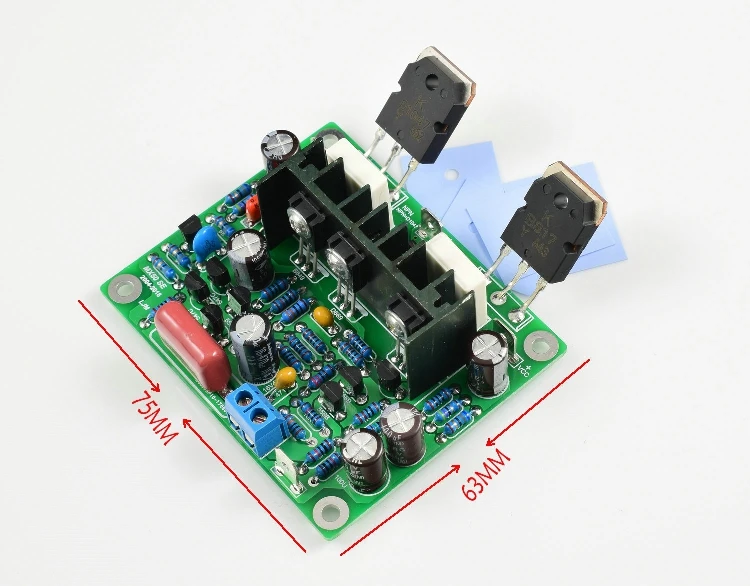

* Área do pwb 76*73mm, número da versão v7 (mx50se).

Nota de instalação: 649 669 deve ser instalado no radiador correspondente.

Nenhum ajuste é necessário após a instalação. A corrente quiescente é de cerca de 30ma pelo tubo. Esta versão não requer fios voadores. Só precisa instalar dois tubos grandes no radiador.

1. Placa Amplificadora de Potência de Áudio Mx50 – Canais : 2 2.0

2. Cheap Amplificador – Número do Modelo : Mx50 se

3. Amplificador – Potência Máxima por Canal : 100w

4. se 2 Peças 100w x 2 Canal – Origem : cn Origem

5. High Quality Eletrônicos – Certificado : None

============================================

Breve descrição da versão b:

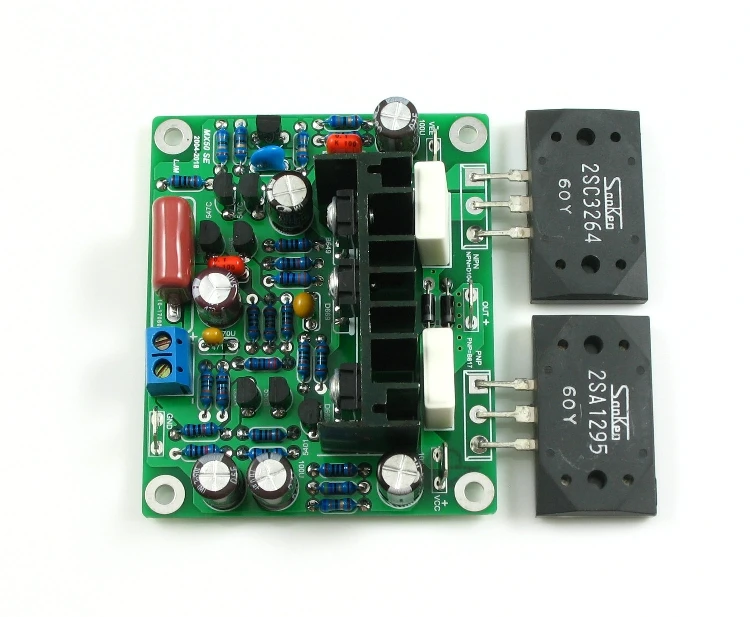

A versão luxuosa da placa acabada é combinada com o original importado sanken, o modelo mais alto-final do tubo de alta potência, série lap 2sa1295, 2sc3264.

6. Eletrônicos – Nome da Marca : Erisu Audio

7. Duplo Hifi Estéreo Kit Diy Placa Final 2sa1295 2sc3264 – Canais : 2 2.0

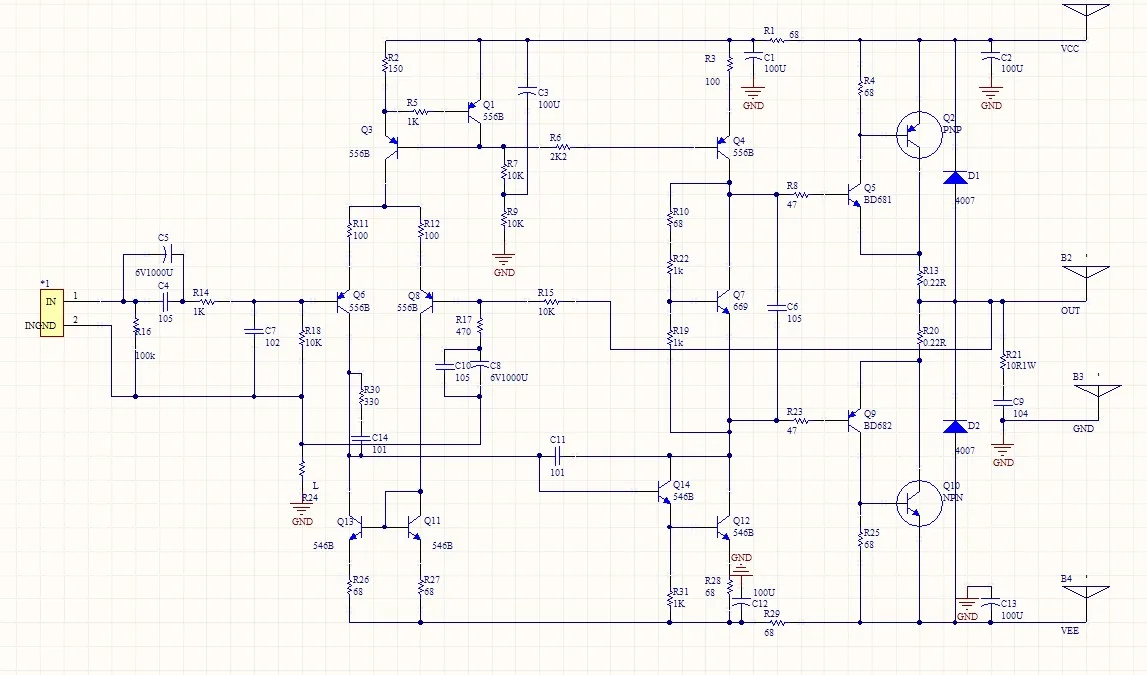

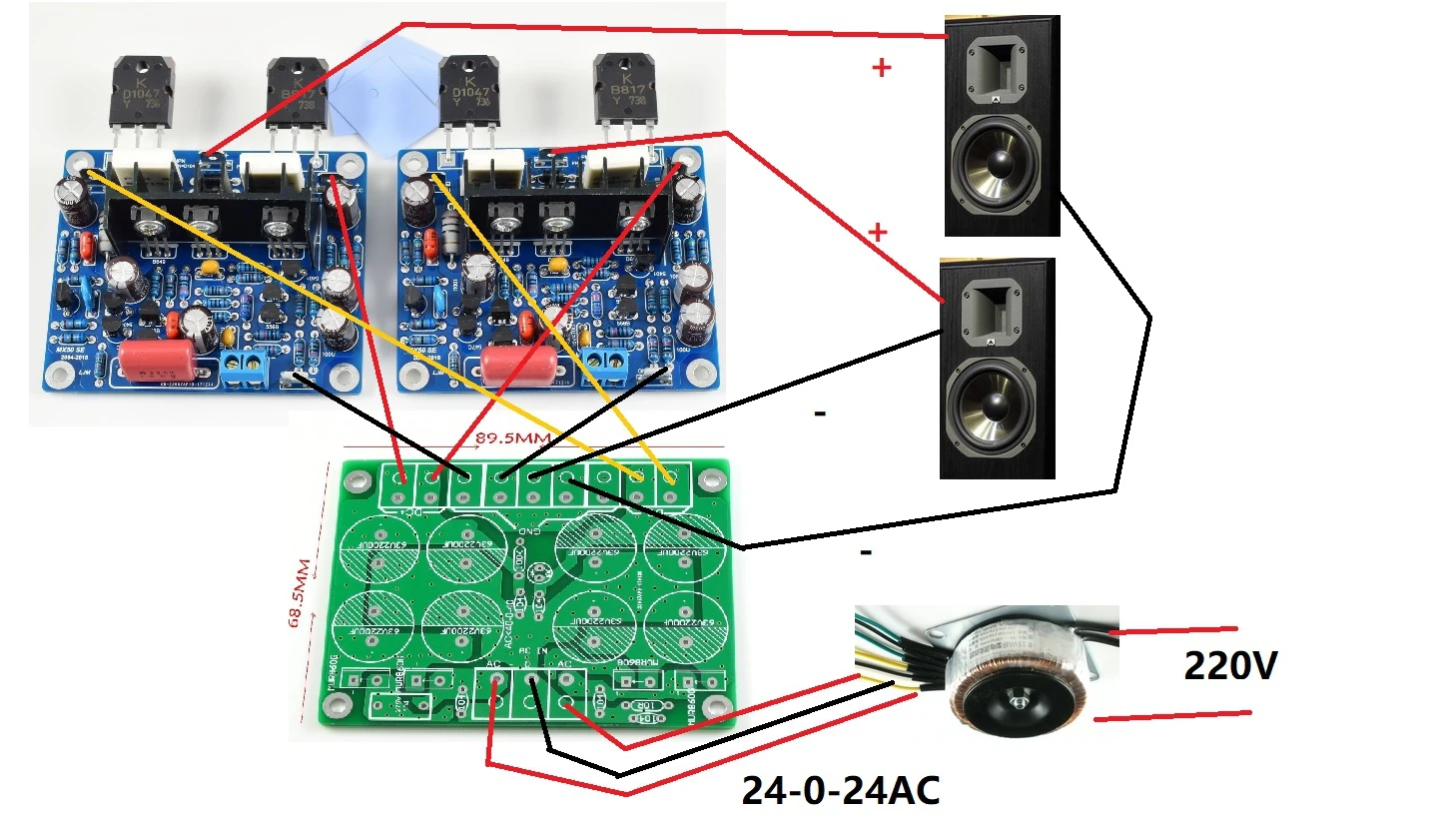

Diagrama esquemático e diagrama de fiação:

8. Placa Amplificadora de Potência de Áudio Mx50 – Número do Modelo : Mx50 se

9. Cheap Amplificador – Potência Máxima por Canal : 100w

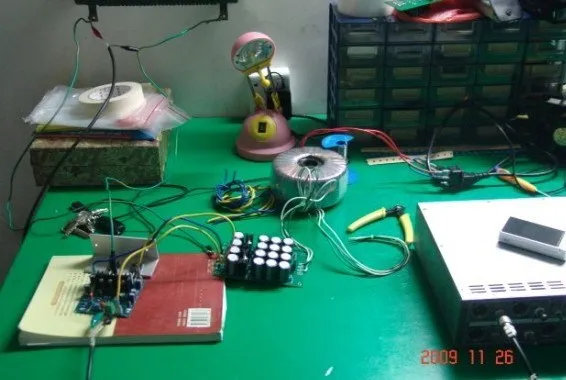

Equipamento de teste: precisão de áudio 2

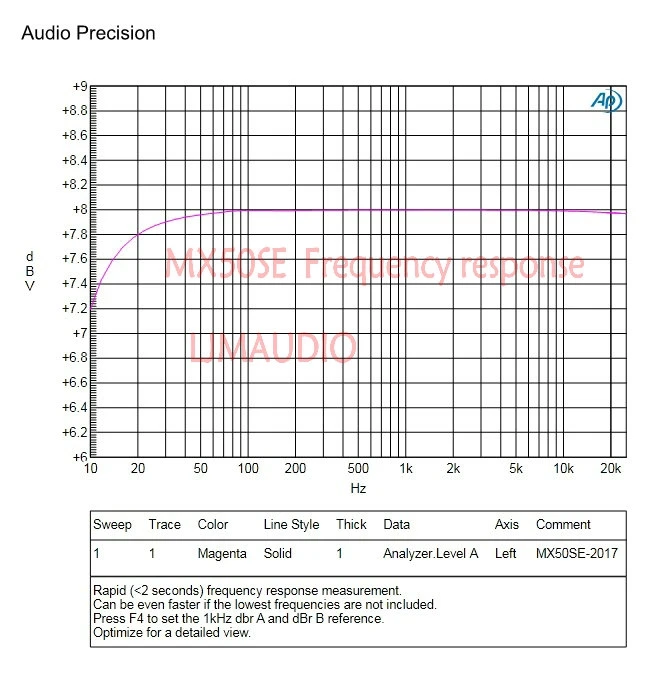

Resposta de frequência = 20hz-25k hz-0.2db

10. Amplificador – Origem : cn Origem

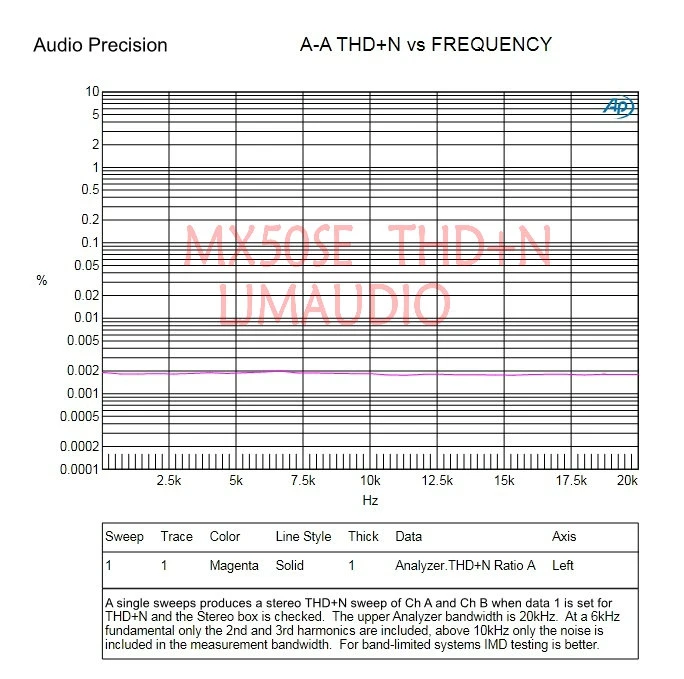

Thd + n = 0.002% 20hz-20khz 10w rms 8 ohm

11. se 2 Peças 100w x 2 Canal – Certificado : None

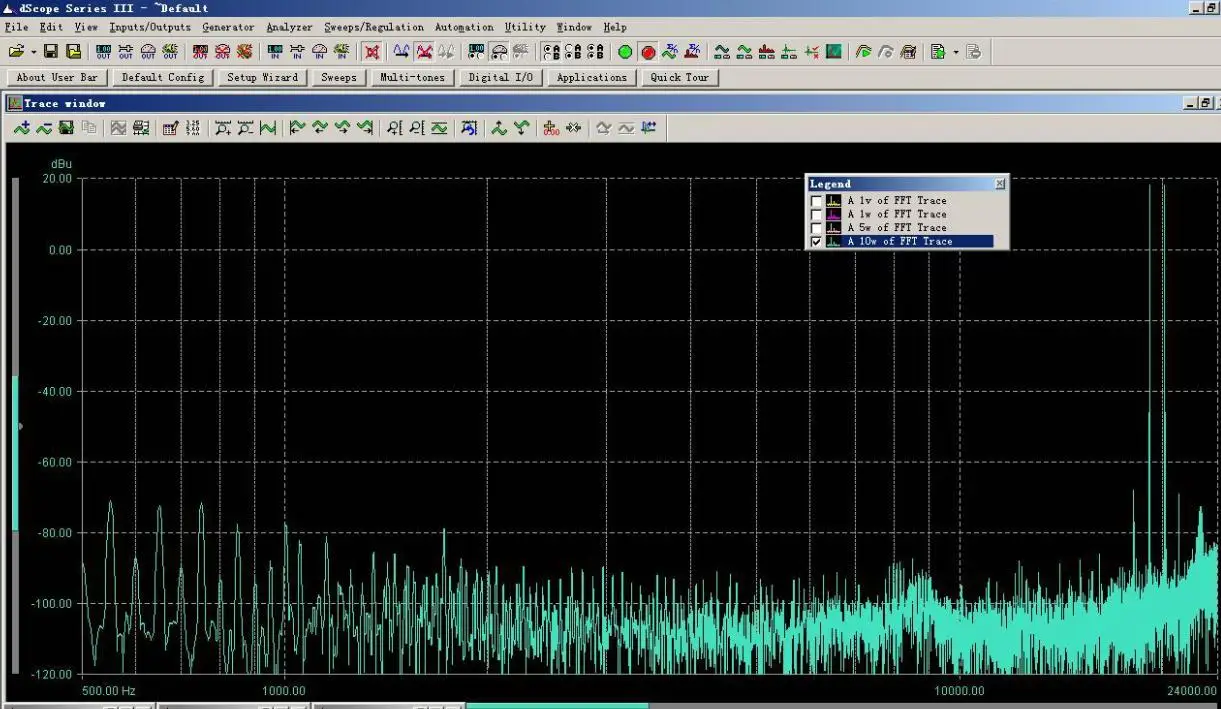

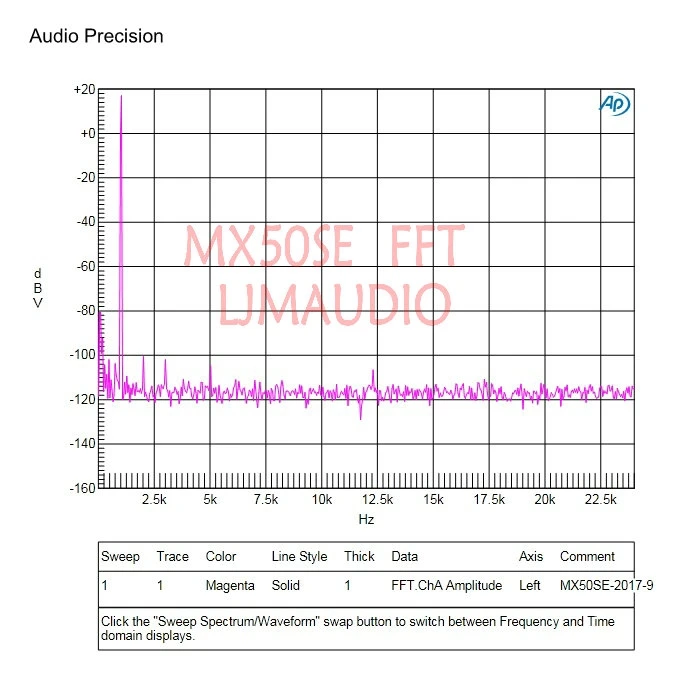

FFT harmônica diagrama:

12. High Quality Eletrônicos – Nome da Marca : Erisu Audio

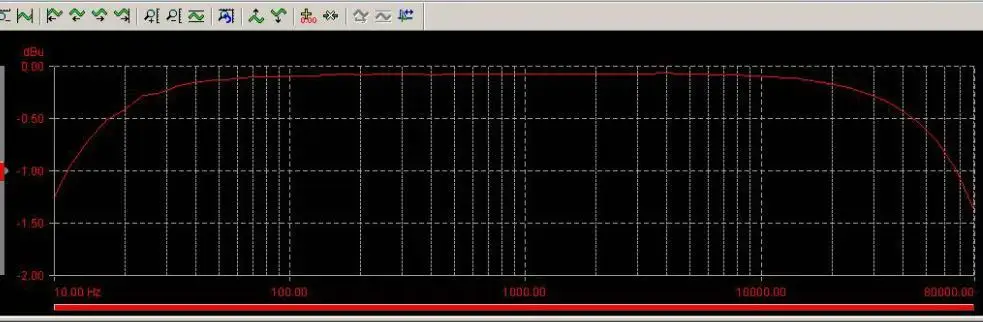

Carta de teste, equipamento de teste: dscope series 3

13. Eletrônicos – Canais : 2 2.0

Resultado do teste: frequência 20hz-20 k hz-0.2 db

14. Duplo Hifi Estéreo Kit Diy Placa Final 2sa1295 2sc3264 – Número do Modelo : Mx50 se

24000 hz fft para 10w saída:
