Amplificadora de Áudio Placa de Amplificador 350w com Canal Placa Duplo Estéreo A1944 C5200 2 Peças L20 se 4ohm

Opção de Compra e tempo de entrega

Guia do pedido:

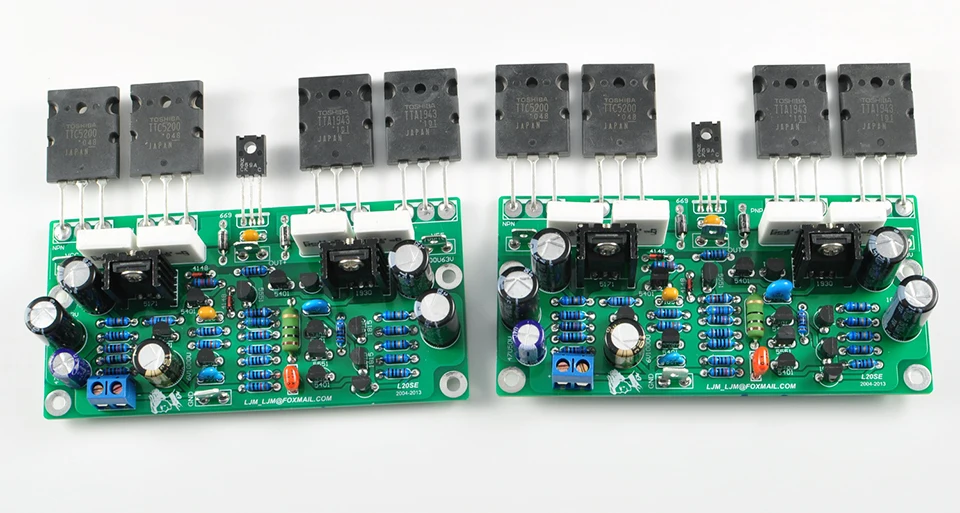

Kit de dois canais: duas placas, dois canais, kit diy, você precisa trazer suas próprias ferramentas de solda para montar; Dois canais acabados: duas placas, dois canais, placa acabada, soldagem e testes foram concluídos; Subwoofer mono: one board, mono, pistola de baixo com acabamento mono para subwoofer.

Amplificador de poste puro da versão simplificada osmo se.

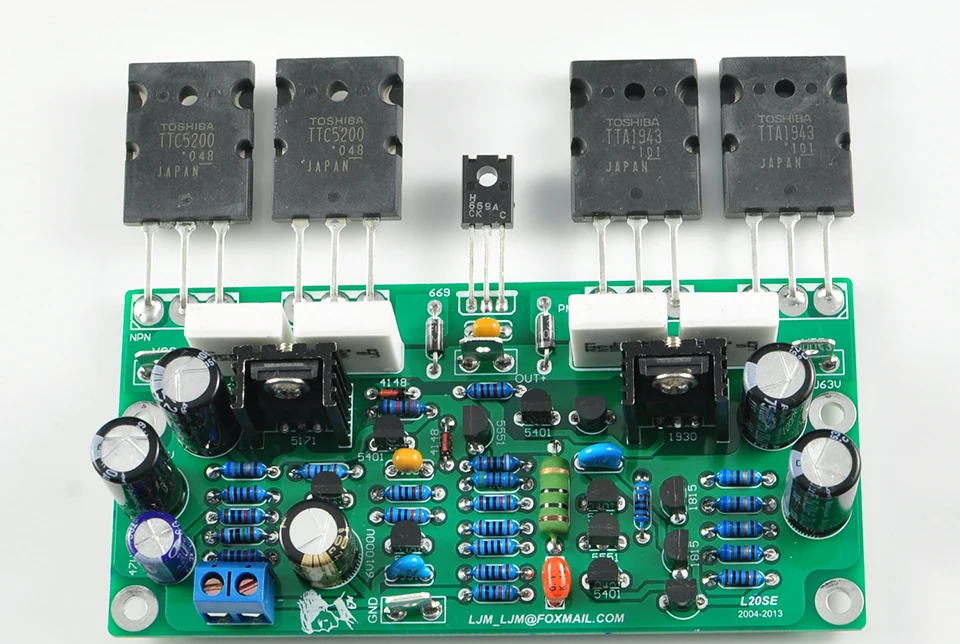

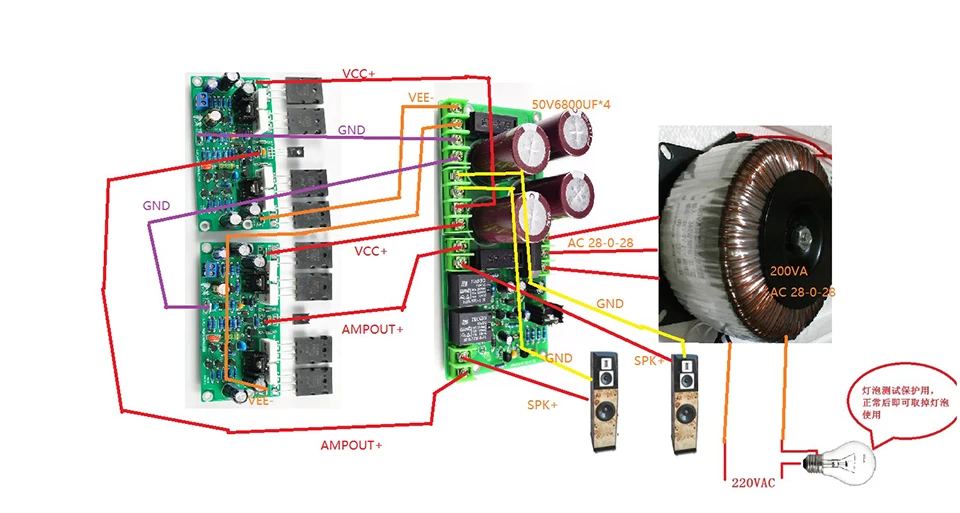

O l20se i projetado é uma versão simplificada do amplificador l20. Possui excelente controle, distorção ultra-baixa e ampla faixa de suporte de tensão. Carga de saída de alta potência e alta corrente. Existem 2 pares de toshiba a1943 c5200 por canal, com uma carga de corrente de até 20a. A faixa de suporte de tensão é ampla e dois pares por canal e quatro pares de tubos de alta potência podem ser instalados arbitrariamente. O kit padrão é 2 pares de tubos de alta potência por canal. Potência 200w8r, 350w4r, dc-65v Desempenho do parâmetro: A faixa de fonte de alimentação é dc-15v dc a dc-65v dc. A tensão dc recomendada é de-40v, o que é ideal para uso doméstico. Recomenda-se o uso duplo transformador de 15v a duplo de 40v 200va.

1. Cheap Amplificador – Potência Máxima por Canal : Nenhuma Energia

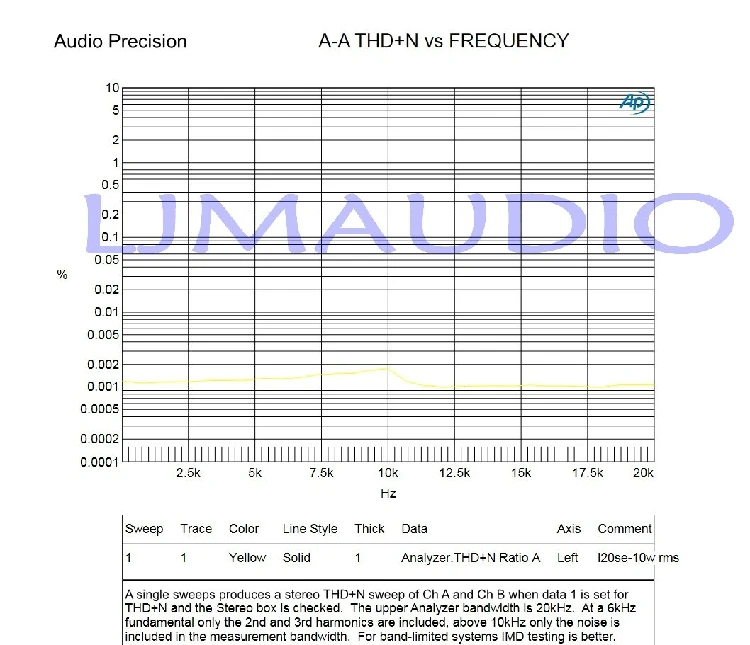

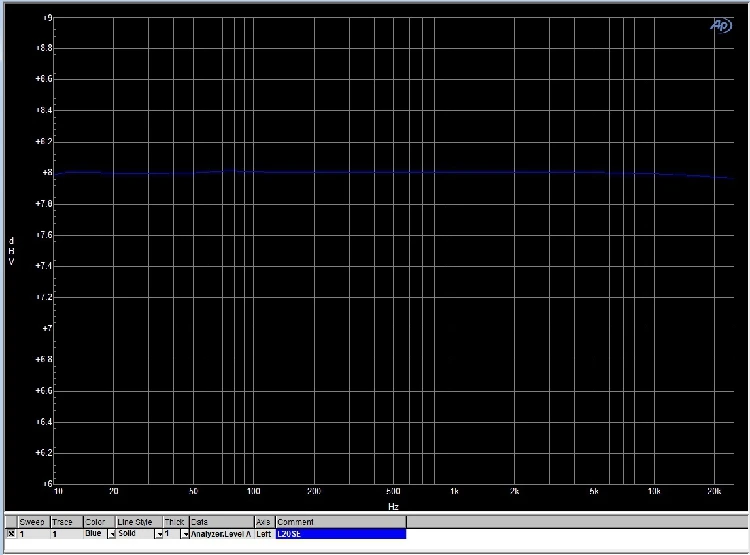

Thd = (0.001%-0.002% 20hz-20khz) 10w rms 8 ohm Sr = 35v/us Ruído 92dbu Ein = 114 db Resposta de frequência 10hz-25khz-0.02 db

2. Amplificador – Origem : cn Origem

O ganho de tensão é 34 vezes. A corrente quiescente do tubo de alimentação é de cerca de 20ma por tubo.

Número

Versão especial para subwoofer

3. Placa Amplificadora de Áudio L20 se Placa – Certificado : None

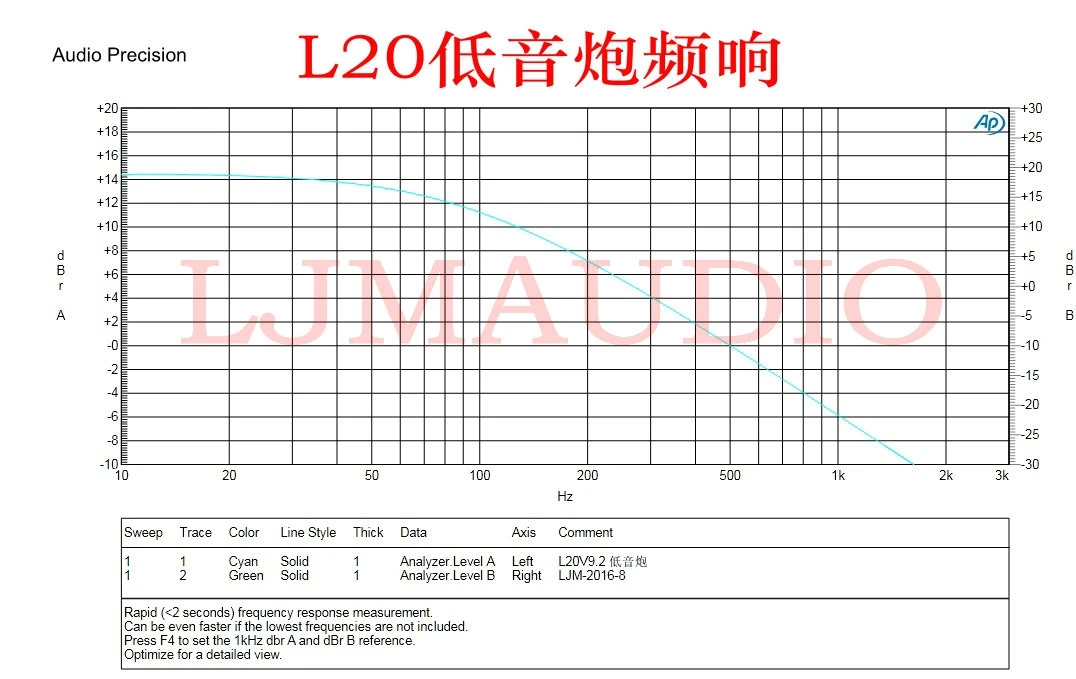

20-200hz-0,5 db 250hz-3db 500 hz-6db Ganho de tensão 68 vezes, Corrente quiescente 0 ma Potência de saída 200w 8r (-dc65v) Mono. Número Todos os resistores usam pés de cobre de precisão e 1% resistores de alta precisão, incluindo resistência à saída de alta precisão. Todos os capacitores são importados originais Use capacitores importados originais japoneses. Esr ultra baixo Todos os transistores de sinal pequeno usam transistores originais onsemi toshia. Tubo de pressão e tubo de alta potência adotam toshiba tta1943 ttc5200 E transistores originais importados da toshiba a1930 c5171 dedicados por áudio. O kit possui duas placas, uma placa e um canal. L20 deve usar os transistores originais e não alterar outros modelos de marca à vontade. Os componentes l20se podem ser usados após serem montados no pcb sem qualquer ajuste. Como o l20se é uma versão simplificada, ele não usa o mesmo processo pcb que o l20 A versão padrão l20 usa o caro processo de material pcb que engrossa a empresa estadual. L20se usa tecnologia pcb padrão comum, material de 1 onça de 1.6mm, material do fabricante de taiwan, reduzindo o custo e o preço de venda.

4. Cheap Amplificador – Nome da Marca : Fuyun

5. Amplificador – Potência Máxima por Canal : Nenhuma Energia

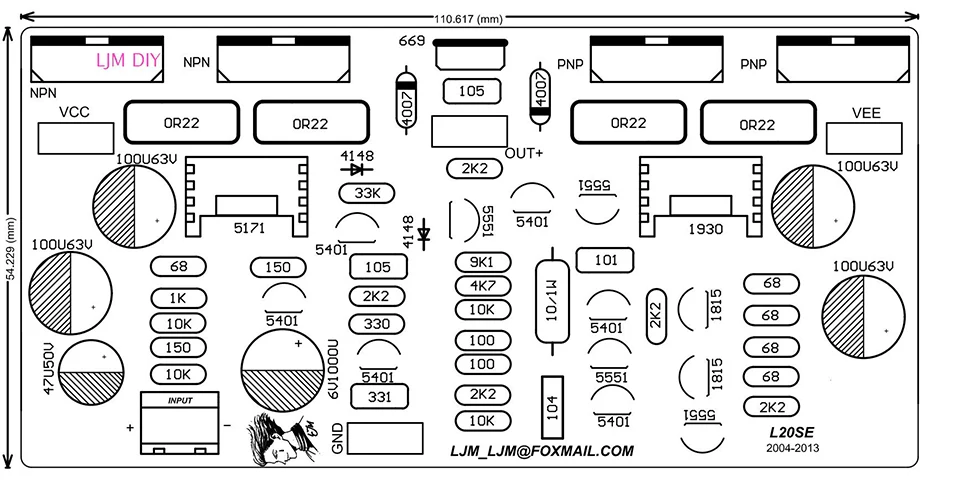

Desenho de componente e desenho de tamanho:

6. Placa Amplificadora de Áudio L20 se Placa – Origem : cn Origem

7. Cheap Amplificador – Certificado : None

8. Amplificador – Nome da Marca : Fuyun

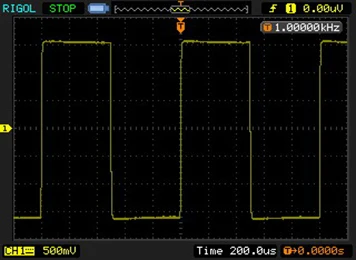

Teste de onda quadrada:

9. Placa Amplificadora de Áudio L20 se Placa – Potência Máxima por Canal : Nenhuma Energia

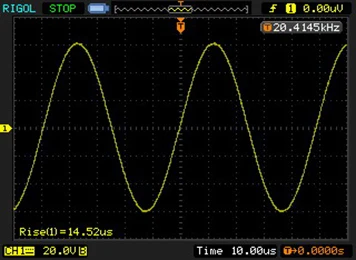

Onda senoidal de saída-60v, carga de 6.6 ohm, potência de saída 270w:

10. Cheap Amplificador – Origem : cn Origem

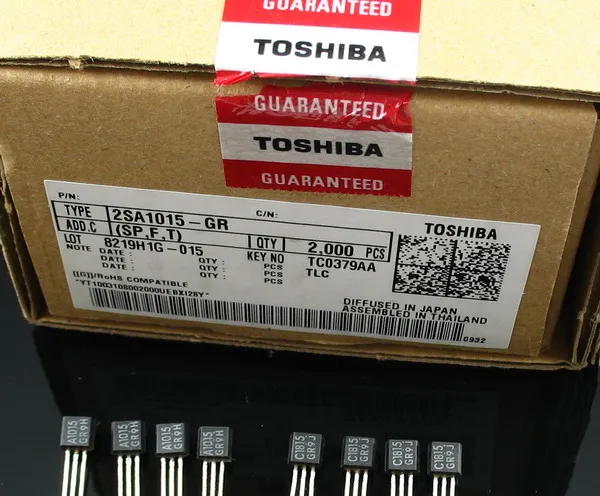

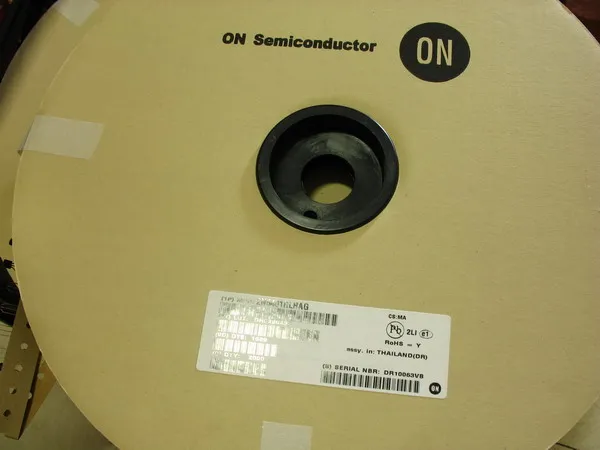

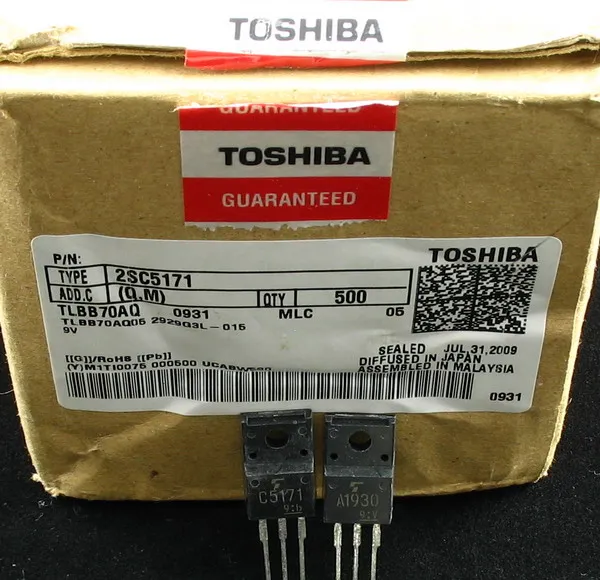

Os transistores usados são originais e licenciados toshiba onsemi originais, garantia de qualidade:
