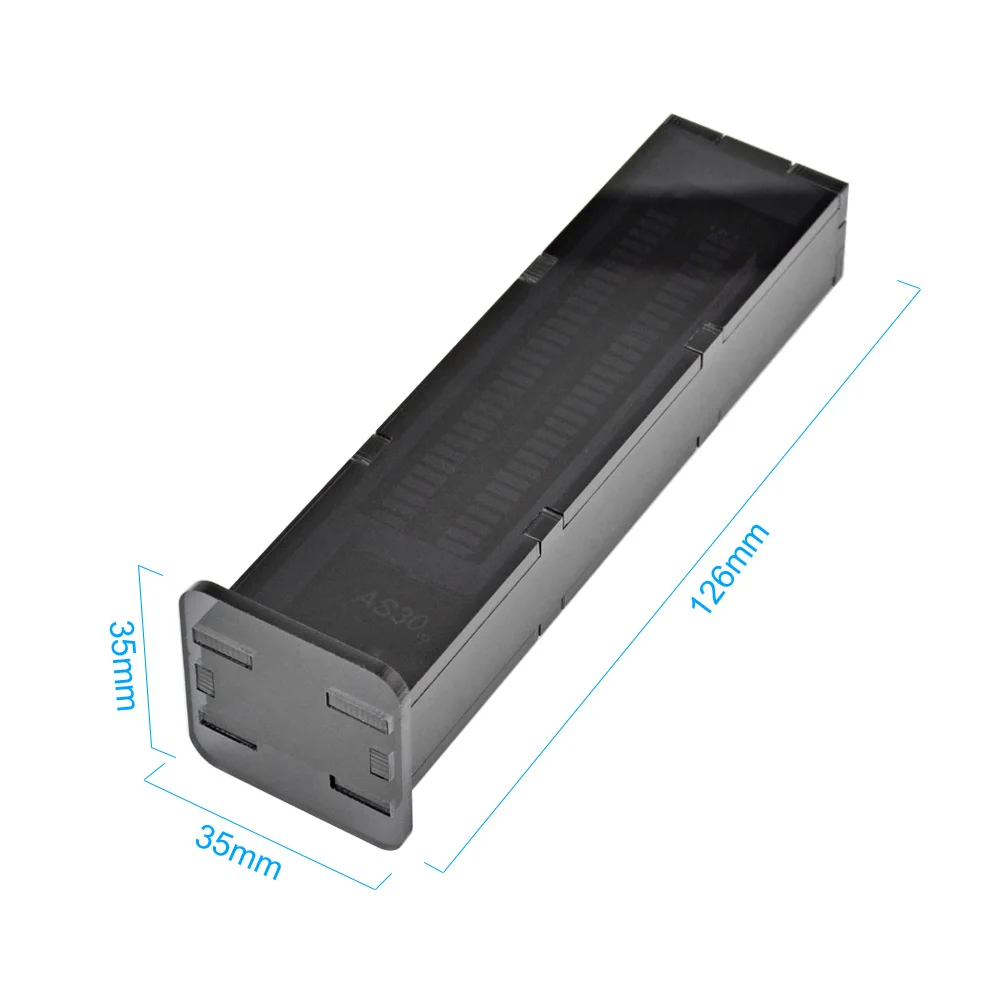

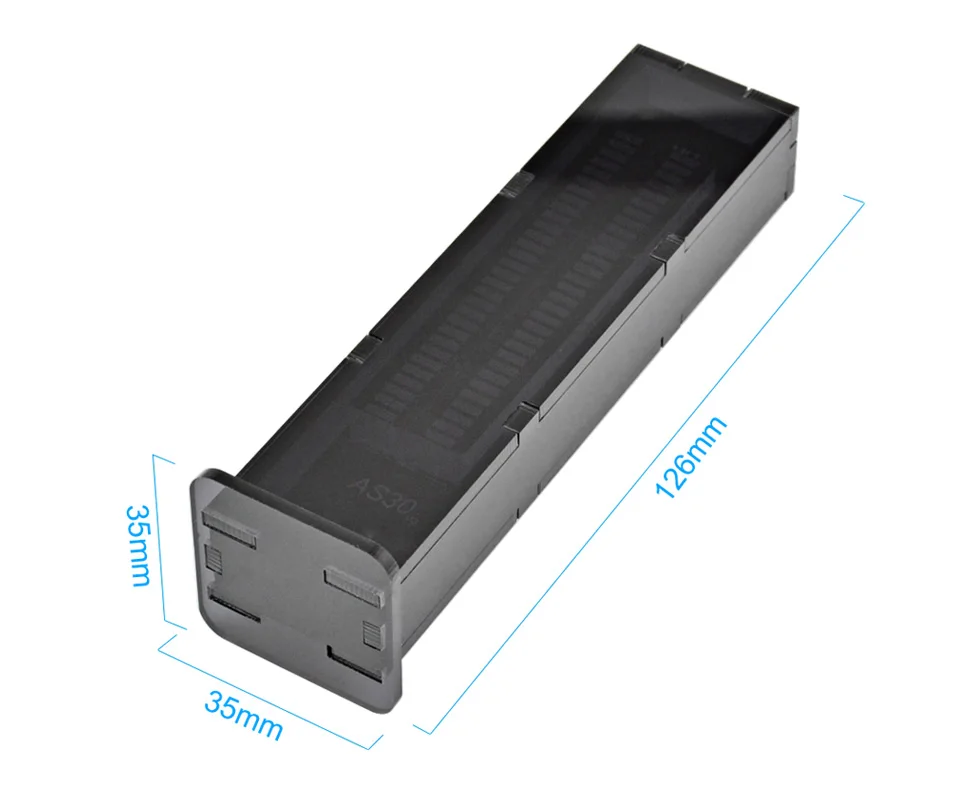

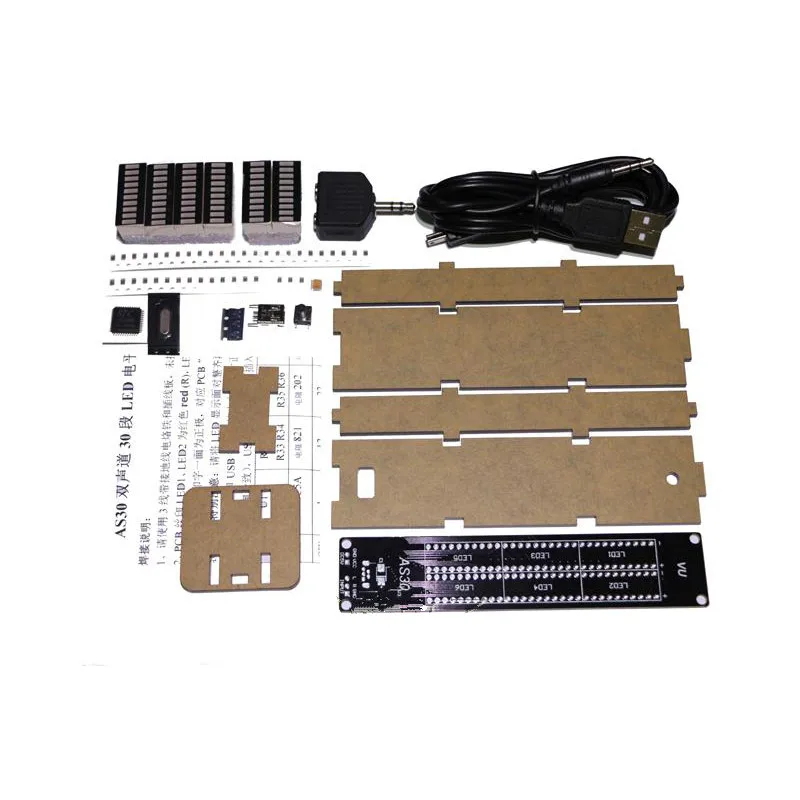

Tamanho da peça do display de led (comprimento * largura * espessura):76mm * 20mm * 8mm
Tensão de entrada: dc 5vEntrada de dois canais de áudio

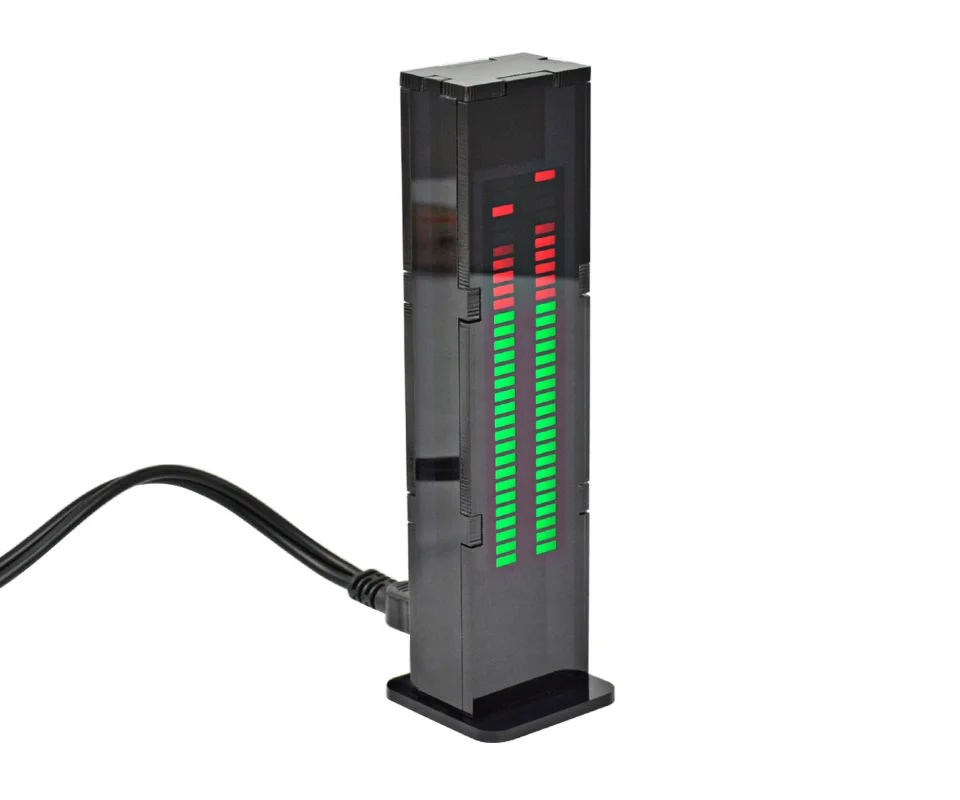

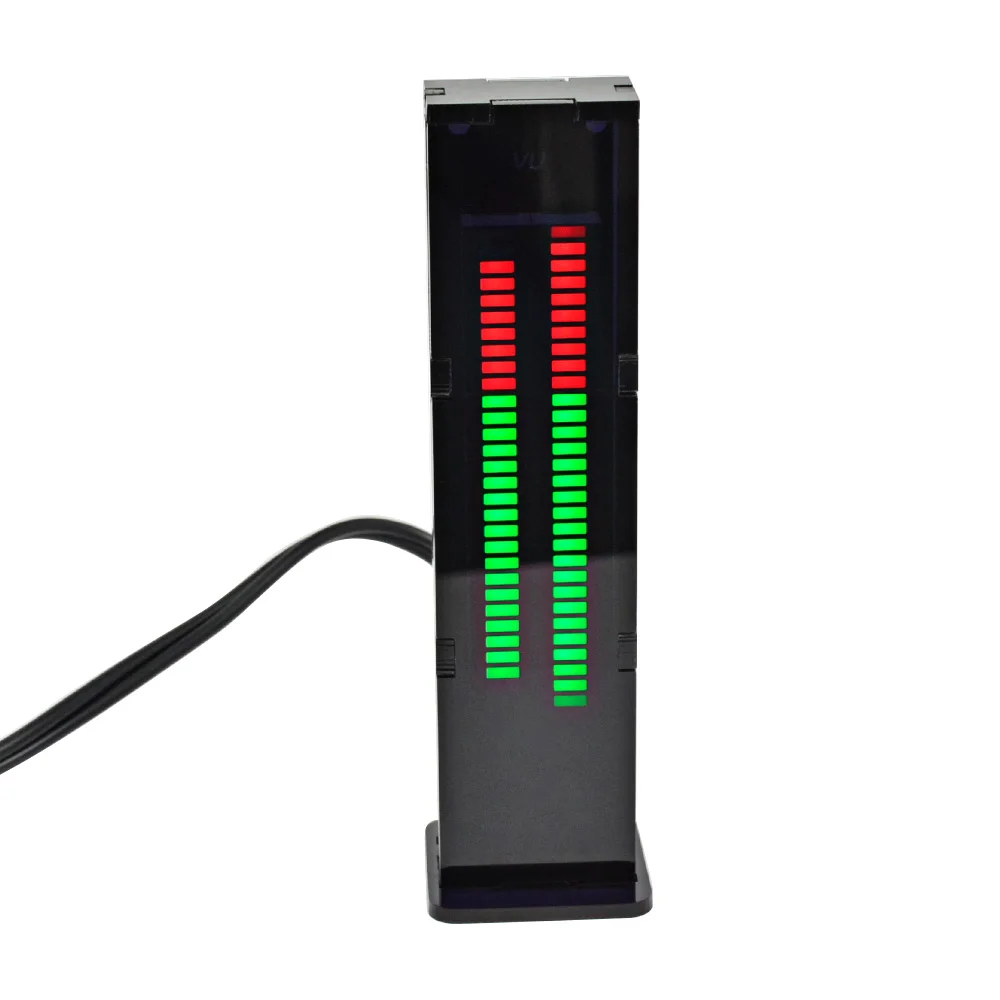

As30 tem 5 tipos de modo de exibição clássico. Através das configurações de botão, defina com função de memória.
Clique: ajuste de modo
Modo 1: modo colunar
Modo 2: modo de pico
Modo 3: pico
Modo 4: modo de espelho
Modo 5: padrão de ponto
Pressão longa 1 segundo:
Ajuste de 10 velocidades, a parte superior esquerda do led vermelho mostrará a luz correspondente, 1-10 quanto mais lenta a velocidade (padrão 4)
Pressão longa 3 segundos:
Ajuste de ganho de 7 níveis, o canto superior direito do led correspondente mostrará o valor padrão de 4,5 \ 6 \ 7 para a ampliação de ganho 1/2 vezes, 1/2/3 para a redução de ganho 3/2 vezes)
Pressão longa 6 segundos:

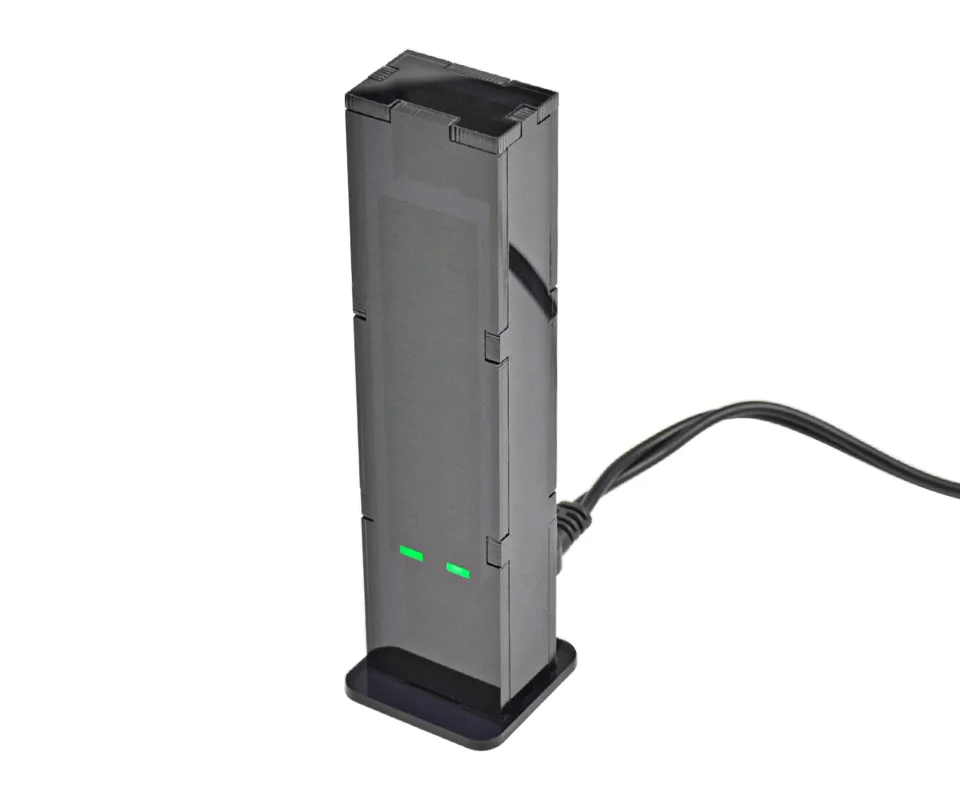

1, o lado esquerdo do meio de 10 luzes led verdes — l canal esquerdo; 2, o lado direito do meio de 10 luz led verde — canal direito r, 3, cerca de 10 luz led verde médio — estéreo;
Descrição do canal:
Modo estéreo, porque o sinal do canal esquerdo e direito é inconsistente, a altura da barra de luz esquerda e direita será inconsistente, quando configurada para monaural, a barra de luz esquerda e direita mostra que a altura será consistente, o ritmo será mais forte. (Estéreo padrão)
Velocidade e descrição do ganho:
De acordo com as preferências pessoais para ajustar a velocidade de queda, a música rápida do dj geral com velocidade, música lenta com velocidade lenta; geralmente ajustando o tamanho do volume de entrada para controlar a amplitude da tela, ajuste de ganho no caso de ajuste inconveniente do volume.
Instruções de operação:

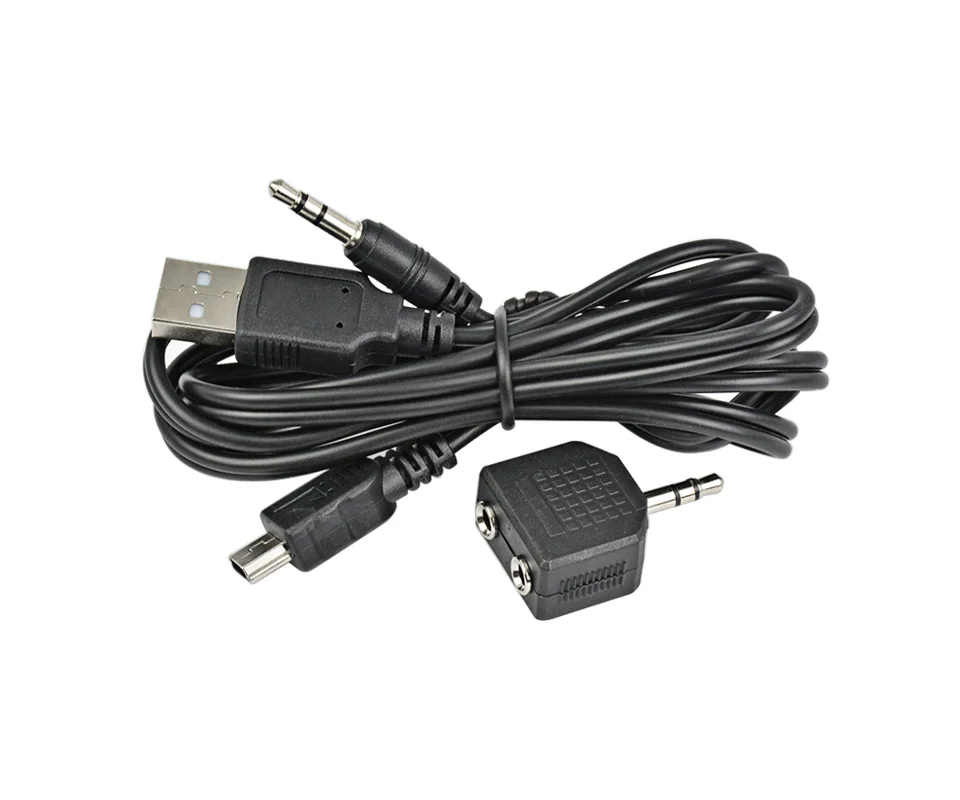

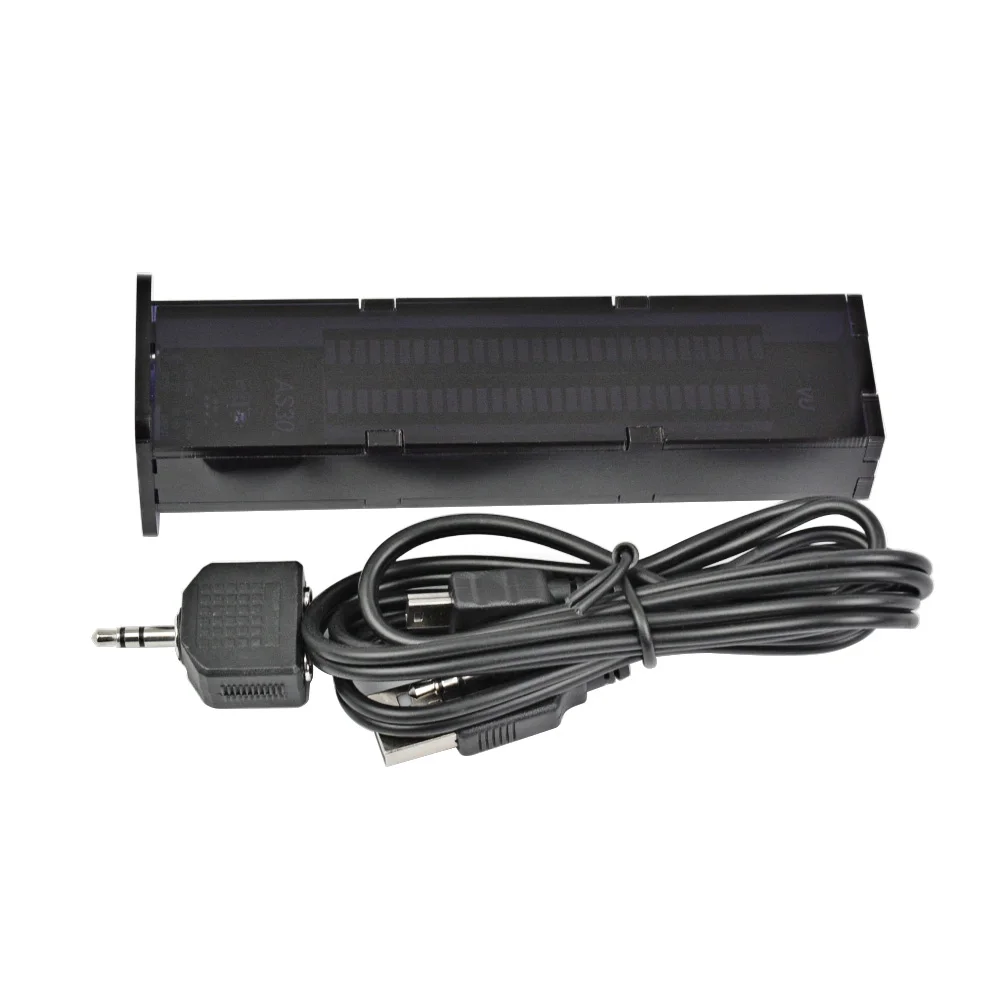

1, conecte o cabo usb na interface usb do computador, cabeça do fone de ouvido de 3.5mm através do áudio e divide os dois ramos no computador ou outra porta de saída do fone de ouvido do do equipamento, outra ramificação conectada ao equipamento de áudio;
2, ao ajustar o volume de entrada com o ajuste de ganho exibirá o controle de amplitude para o alcance apropriado, o ganho do especial, no caso de pequeno volume, defina-o para o nível 4;
3, o produto deve usar o sinal frontal, a amplitude do sinal não pode exceder 5v, não pode ser conectado diretamente à saída do amplificador e ao alto-falante (para ser conectado ao potenciômetro deve ser atenuado), isso causará danos ao produto.
4, por favor, não use o carregador de telefone chalé ou outra ondulação é muito grande, fonte de alimentação de tensão instável, causará o fim do ruído ou causará danos ao produto.
Observação:

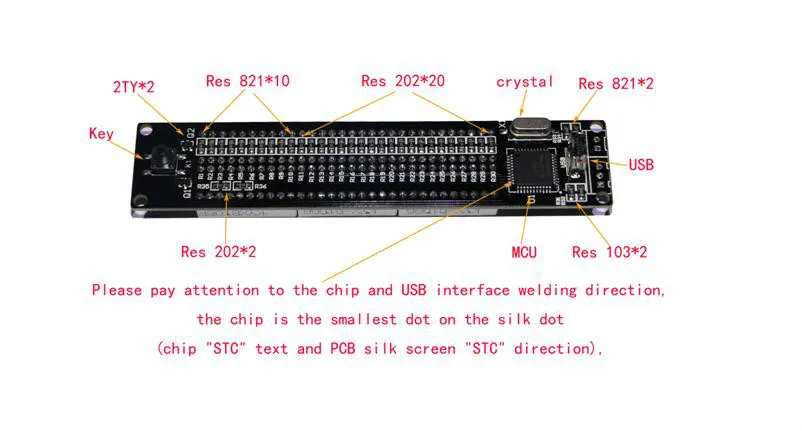

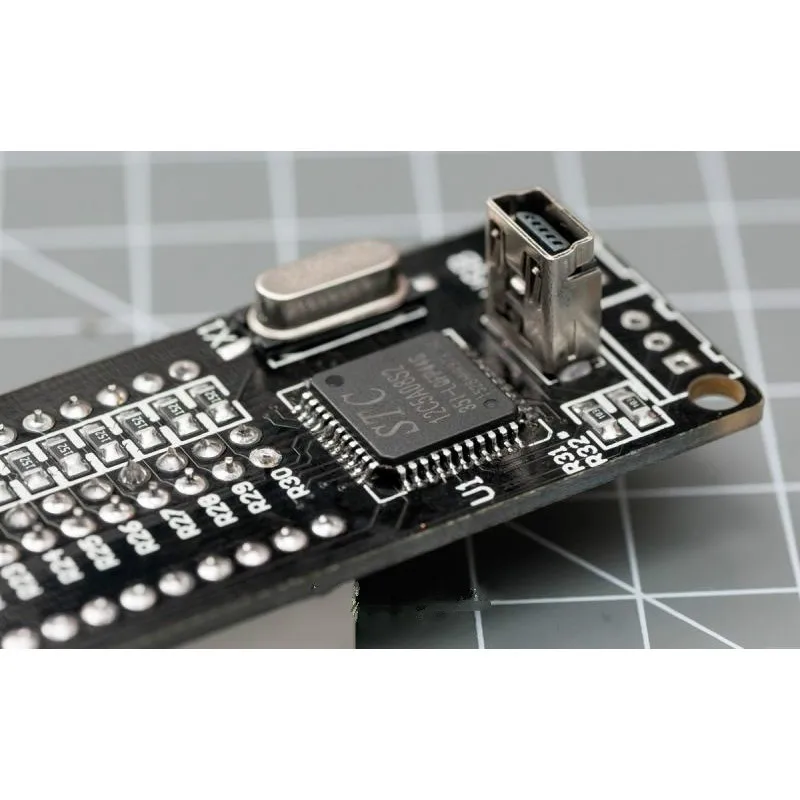

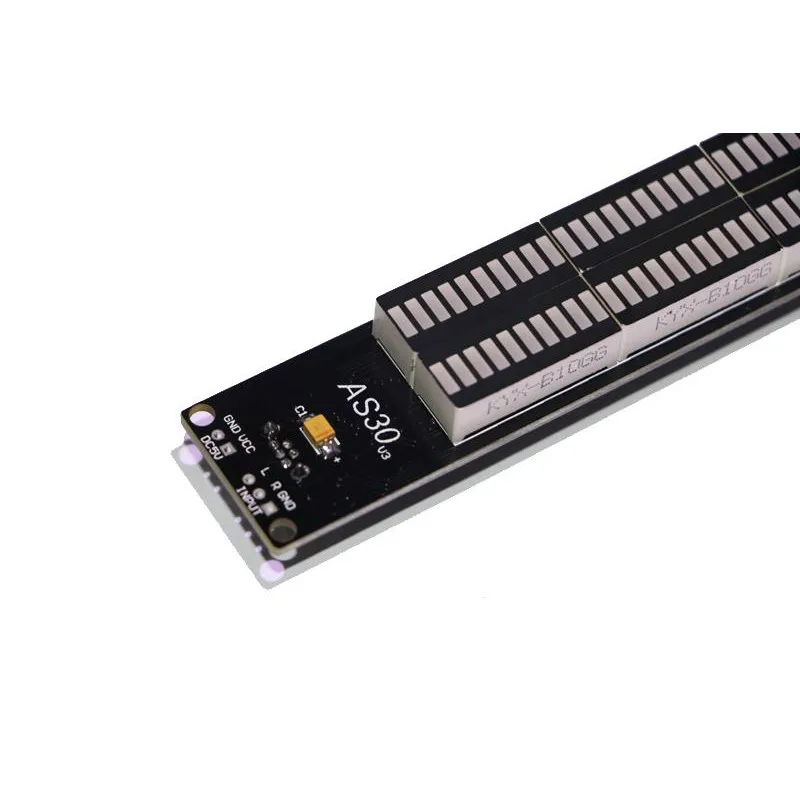

1, direção do chip, o chip “rc” consistente com a seguinte figura;

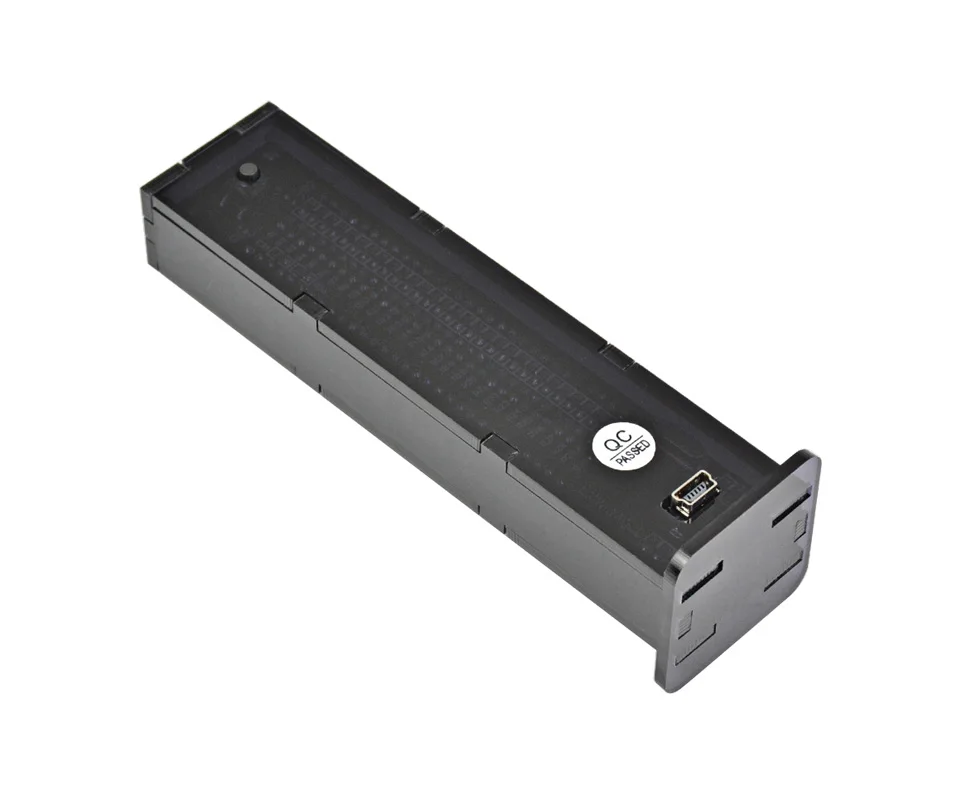

2, preste atenção à interface usb, direção de soldagem, não solda anti, olhe com cuidado abaixo.
3, capacitor de tântalo c1 nível horizontal marrom, correspondente ao pcb.
4. led tem uma palavra para o lado positivo do pcb correspondente “+”
