Amplificador de Potência Linear para Transceptor Rádio de Ondas Curtas am fm cw Presunto Onda Curta 13.56mhz Sinal Rfid 45w 3-28mhz Ssb rf hf

Usado em ssb, am amplificador de potência linear, o cw, fm,
Amplificador de potência e a amplificação de sinal mais básica.
Fácil instalação e operação.
Desempenho de baixo nível de ruído, alto custo, muito adequado para diy
Entusiastas.
Nosso produto é enviado por peças, que não incluem o calor
Radiador, por favor, sirva-se de montar.
O ganho total mais de 40db, que é 10000 vezes, 10w
Entrada 1mw de saída.

Especificações:

Potência de entrada: 1-5mw
Potência de saída: 45w (máx.)
Tensão de entrada: dc 13.8v 10a ou superior
Potência máxima de saída: 57w (não com aleta de refrigeração)
Impedância de saída: 50 ohm, pode de acordo com a necessidade de ajustar
Entre 10-200 ohm
Faixa de freqüência de entrada: 3m-30mhz (canal hf)
Interface de entrada/saída: interface sma padrão, externo
Buraco fio
Tamanho do pwb: 60*100mm
Diâmetro do furo localizado: 3mm
Cor: Verde
Tamanho do pacote: 13*8*1.5cm
Peso da embalagem: 58g / 2.07oz

Nota:

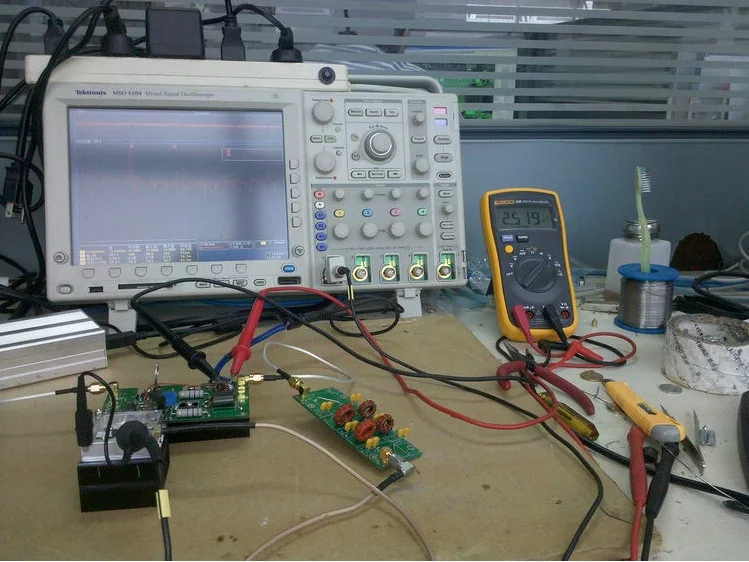

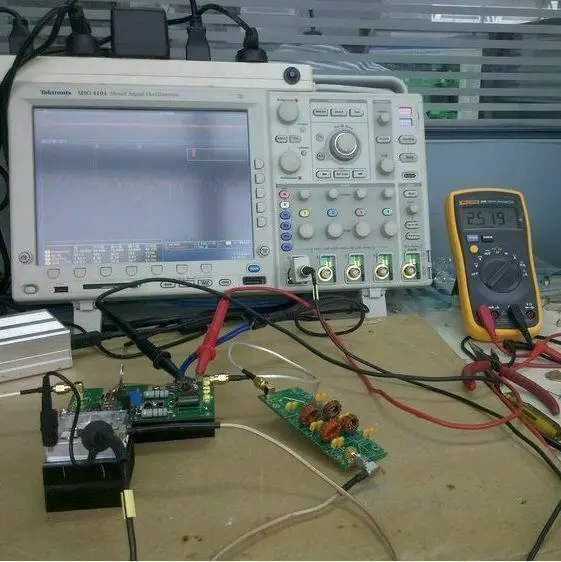

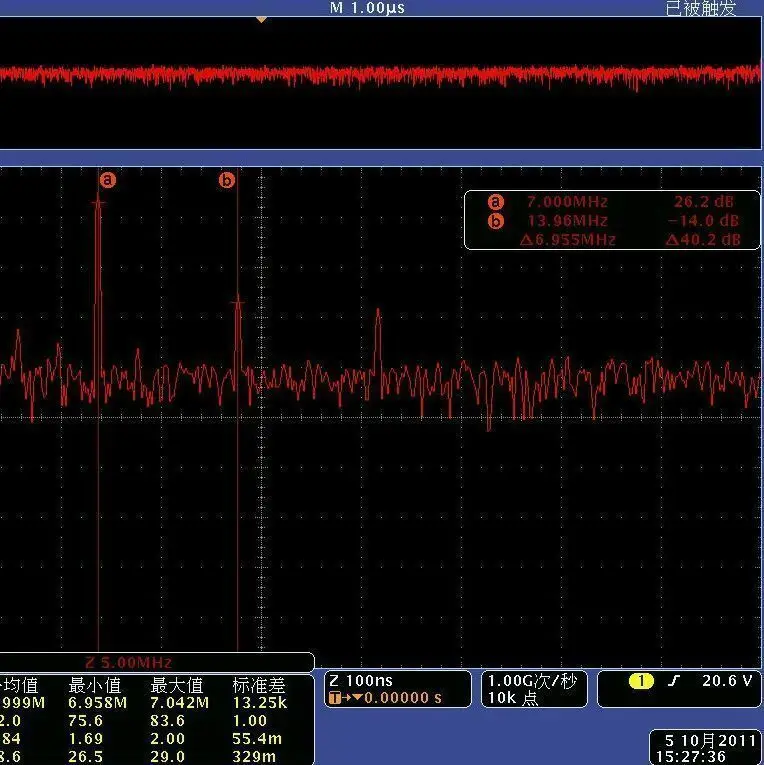

Os seguintes dados para testar pessoalmente, estas folhas de dados estão em
Um grande dissipador de calor pode suportar 200w acima medido, lá
Não é suficiente capacidade de refrigeração, por favor não limite, é
Não é seguro.
Os dados de teste da placa da elevação, assim que pode ser usado para todo o hf
Canal,
Em 3 a 5 mhz este período, por causa da baixa frequência,
Pequena indutância, levar ao ganho tem uma certa perda, o
A potência de saída é inferior a 7 mhz neste ponto.
3.500MHz 54W
7.050MHz 56W
10.000MHz 57W
14.270MHz 55W
21.400MHz 41W
24.000MHz 37W
28.100MHz 25W
29.600MHz 20W

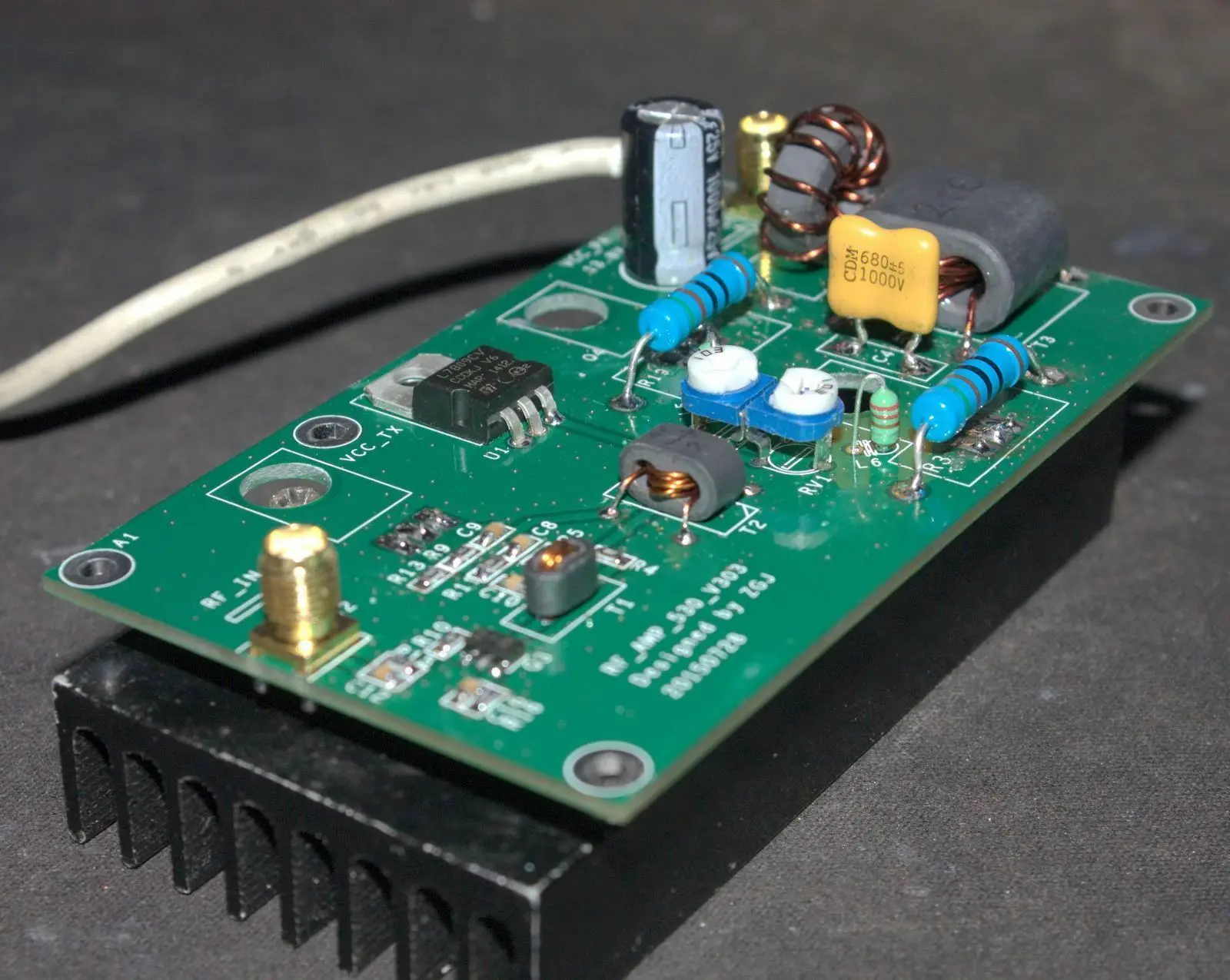

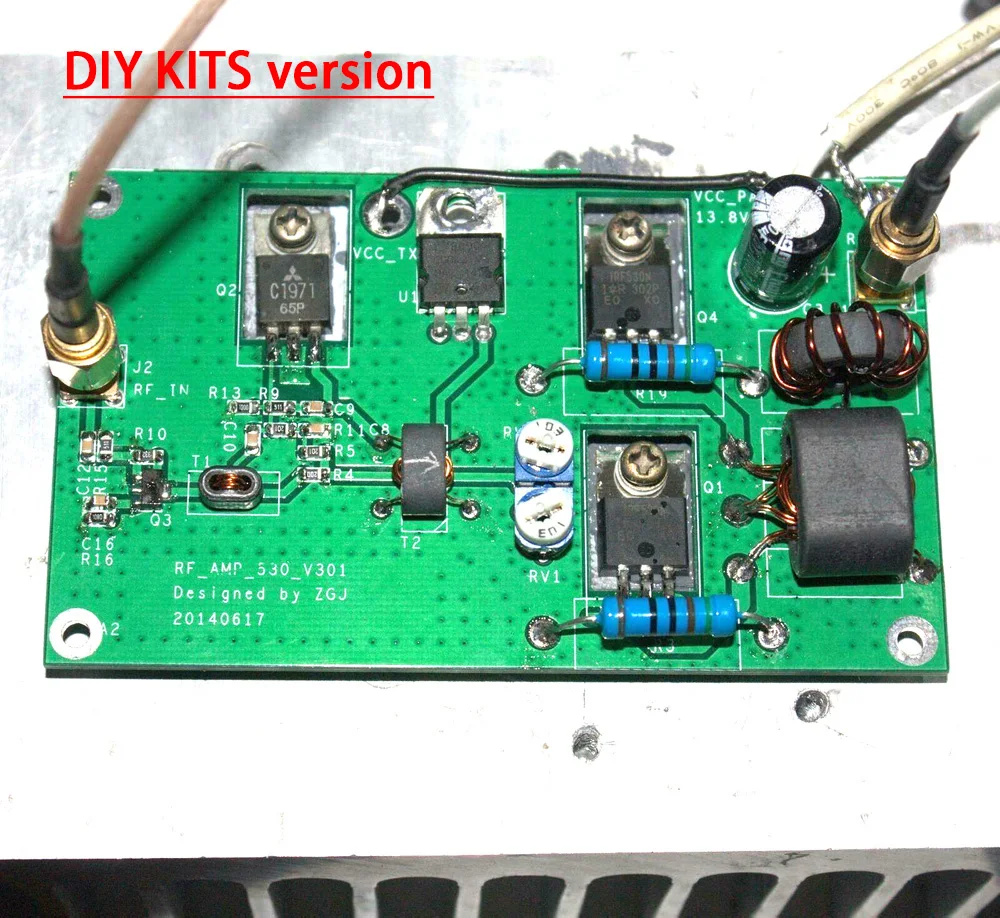

Versão dos jogos de diy sem dissipador de calor

1. Curtas am fm cw Presunto Onda Curta 13.56mhz Sinal Rfid – Certificado : None

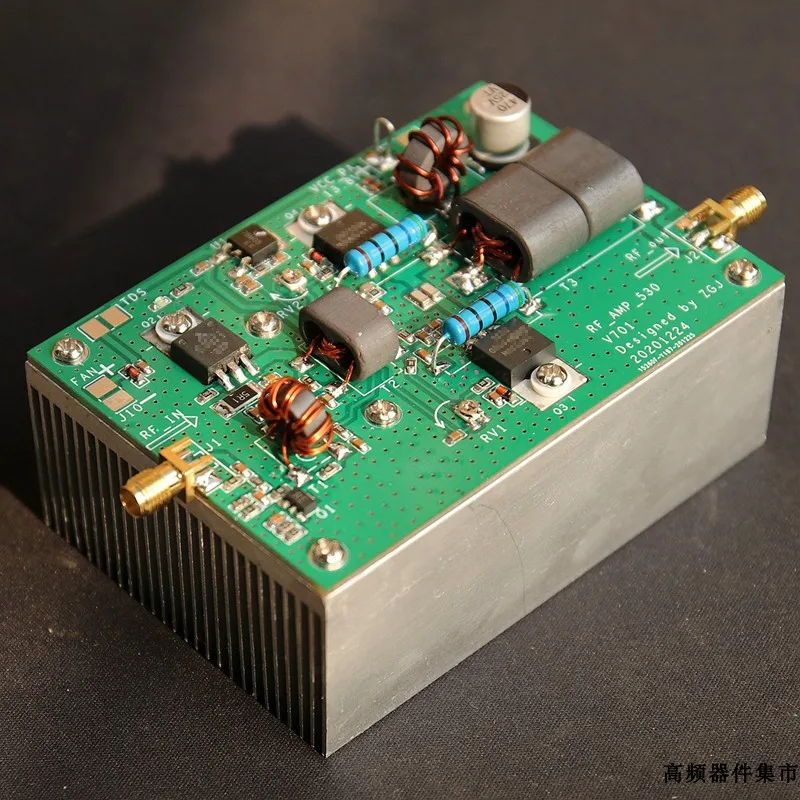

Versão terminada com dissipador de calor

2. 45w 3-28mhz Ssb rf Amplificador de Potência – Estilo : Portátil

3. Cheap Rádio – Função : Alto-falante Embutido

4. Curtas am fm cw Presunto Onda Curta 13.56mhz Sinal Rfid – Nome da Marca : Aisanray

5. 45w 3-28mhz Ssb rf Amplificador de Potência – Número do Modelo : 45w
