220 w 2sc5200 Upc1342v 2sa1942 a7 Hifi Amplificador Board Dupla ac 18 36 v Mono

Tamanho do produto

Nota: nota:

1: kits diy, precisa aumentar a soldagem.

2: placa acabada e kits diy, nenhuma imagem mostra o capacitor principal, (o capacitor precisa comprá-lo você mesmo)

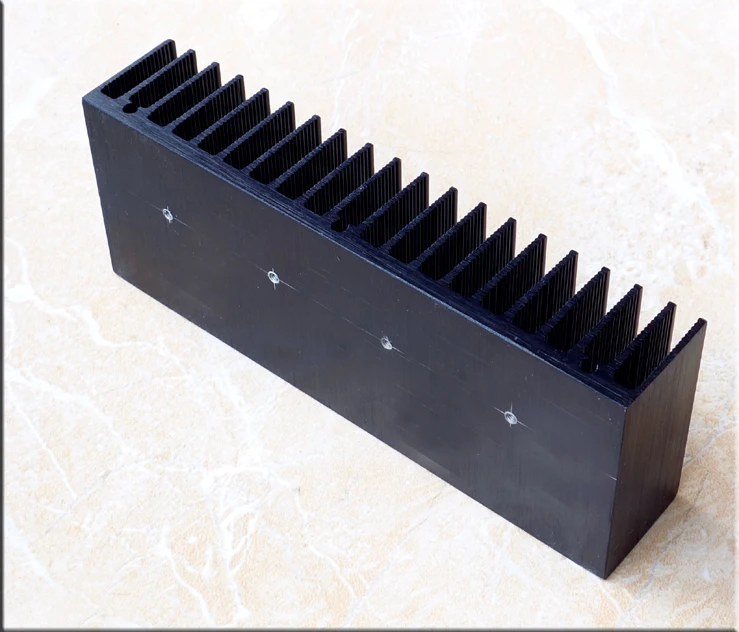

3: antes que o produto esteja ligado, o radiador deve ser adicionado.

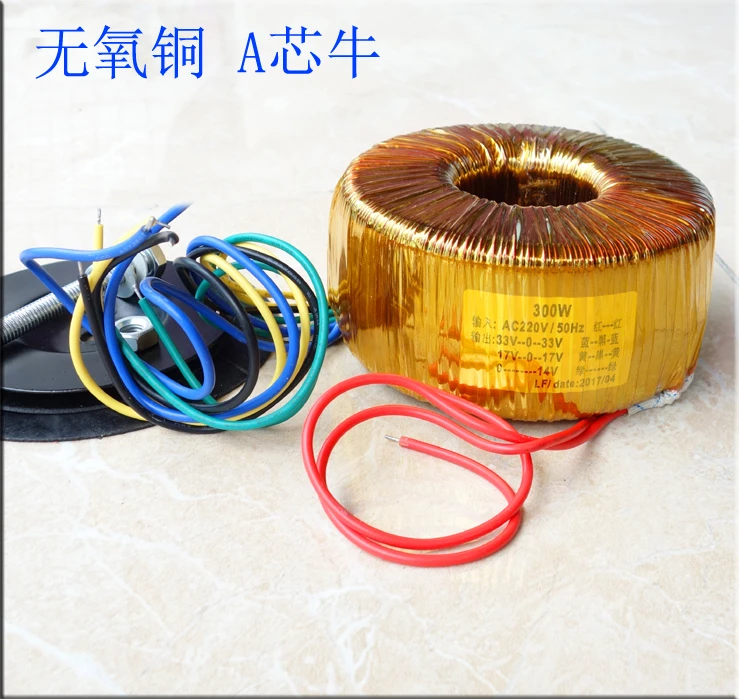

4: transformador de entrada de energia, você pode se referir à exibição de imagem.

Detalhes do produto:

Conduzir o núcleo upc1342, produção de japão, porque o corte, e agora só pode ser equipado com um bom teste ou desmontar o módulo de inventário, o efeito ainda é muito bom

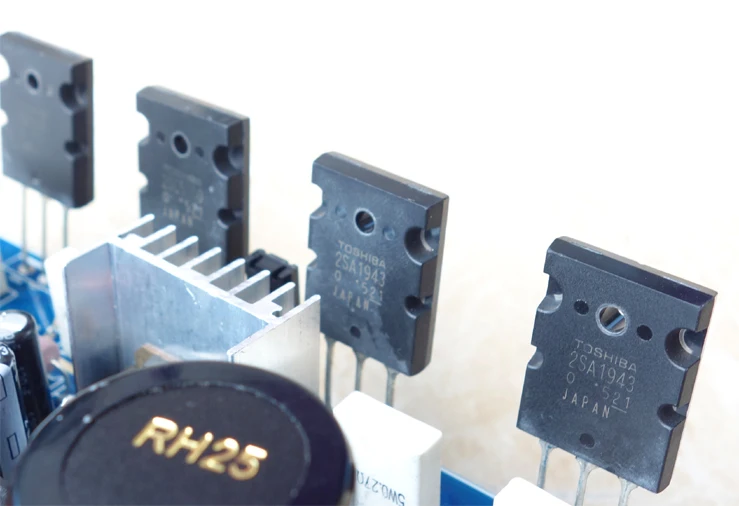

Use o transistor toshiba 2sc5200 2sa1943

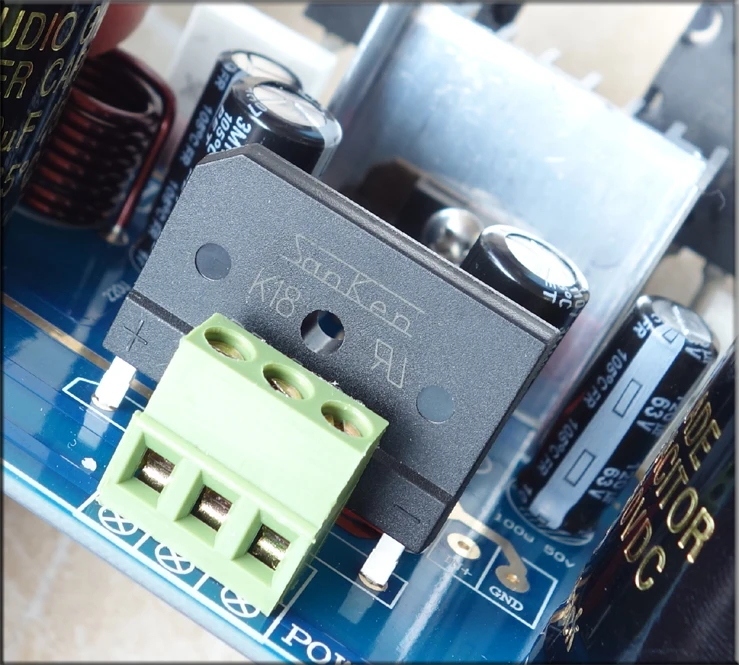

Use japão sanken 50a ponte retificadores

Pequim 718 pés de cobre resistência

Alemanha wima capacitor de acoplamento de entrada

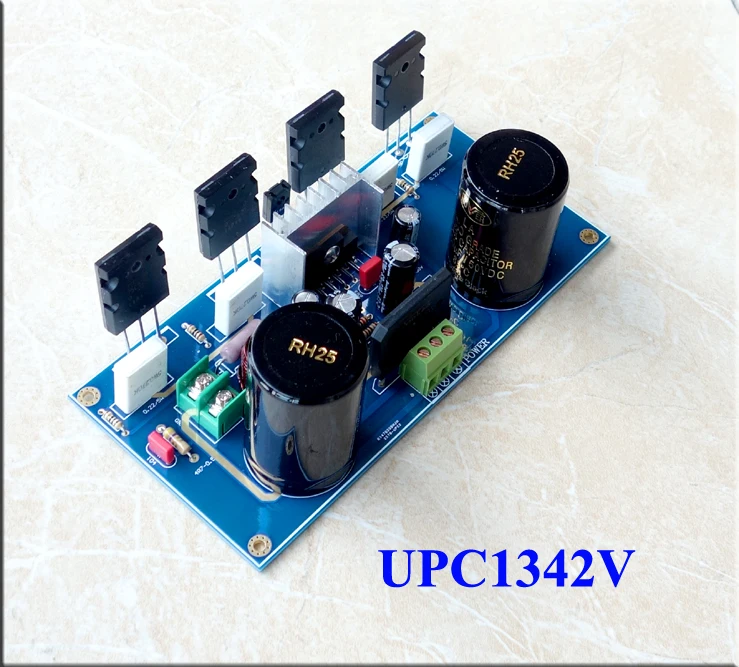

Circuito do núcleo: a empresa de nec seguindo o excelente desempenho do circuito de movimentação upc1225h da baixa distorção 50 w da faixa larga, a fim cumprir os requisitos da alta potência introduziu uma nova geração de ic-upc1342v do driver de áudio, o ic além de todas as vantagens de upc1225h e basicamente o mesmo circuito externo, O desvio da tensão de saída é menor (5mv), a tensão para se adaptar a uma escala mais larga (20 70 70 v), para promover a potência mais abundante

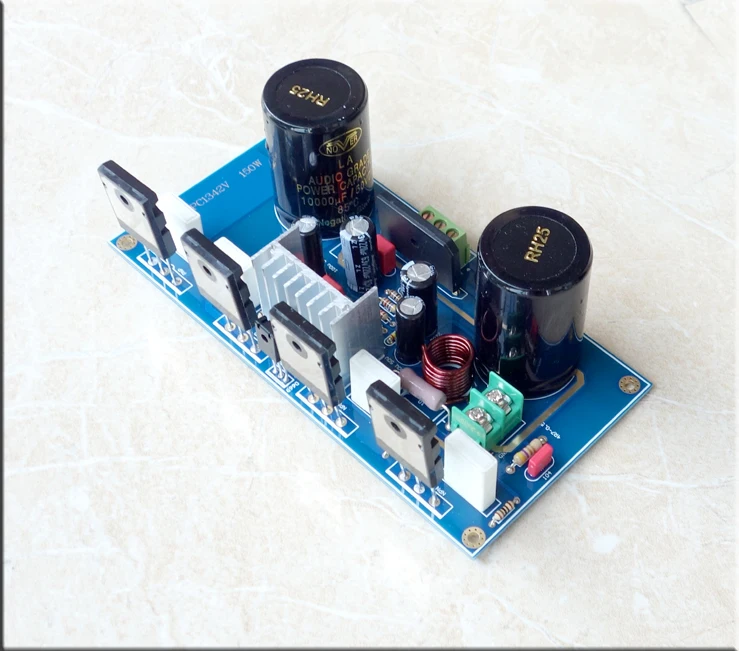

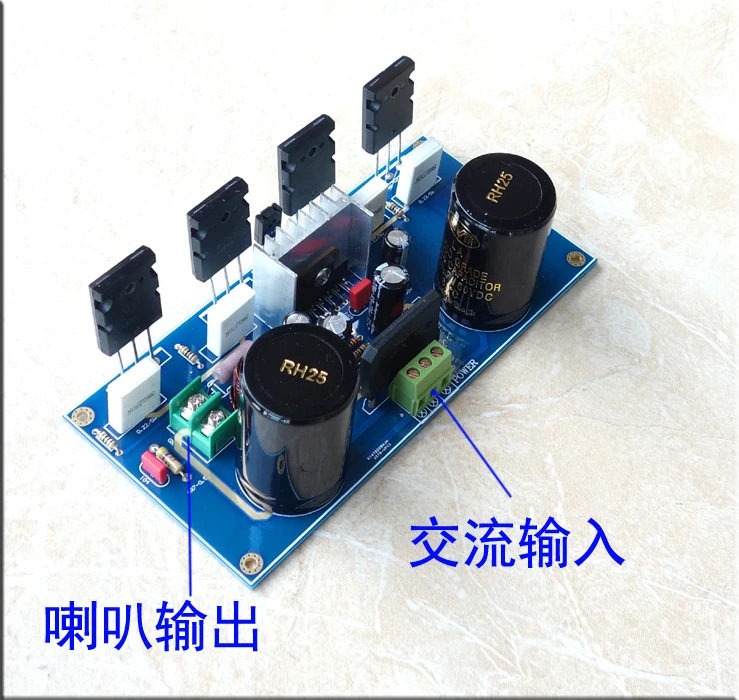

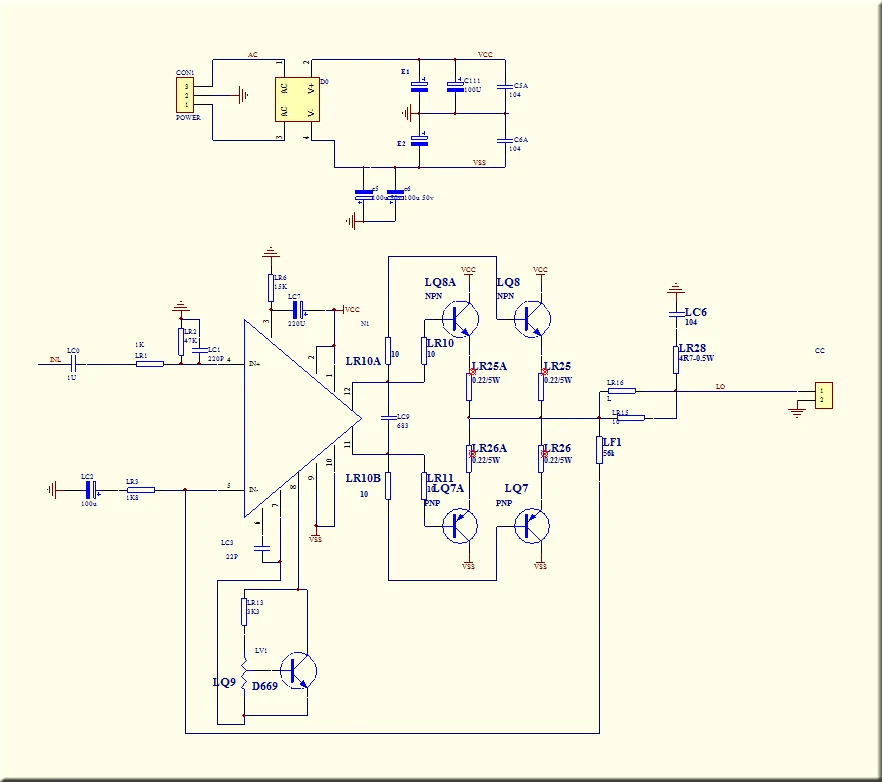

Design de circuito: a placa usa um design, filtro retificador a bordo, circuito de proteção a bordo 1237. Fiação é simples, não se preocupe com problemas de interferência. Esta placa é upc1342v empurrar a estrutura do tubo de alta potência, a linha é simples, a última corrente quiescente do tubo de alta potência ajustável, pode output uma classe de som

Potência de saída: de acordo com a tensão de alimentação diferente, impedância do alto-falante da potência de saída diferente 20-150 w; quando a fonte de alimentação ac35v, você pode output 130 w * 2/8 ohms, 200 w * 2/4 ohm

Especificações:

Tamanho do pwb: 150x72mm

Faixa de alimentação: ac18x2-ac36x2

Tensão do ponto médio: 1mv ou assim

Relação do sinal ao ruído: 105db

Nível de ruído: 0.4mv

Pacote incluído:

1 pces mono placa de montagem

Por favor note: 1 placa para 1 canal, 2 canais precisa comprar 2 peças
