Name: Aiyima-kit de Driver Fluorescente para Áudio Amplificador de Nível Canal Duplo Baixa Tensão 12v 6e2
Brand: Amplificador
SKU: 1005001360667430
Price: 159.96 BRL
Availability: InStock

Amplificador

Vídeo de Demonstração do Produto

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Nome da Marca	Aiyima
Origem	CN (origem)
Potência Máxima por Canal	Nenhuma Energia
Número do Modelo	6E2 Tube Indicator
Embalagem	SIM
Canais	2 (2.0)
Tipo	Home Amplifier
Power Supply	Dc12v

1. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – tipo : Home Amplifier

Descrições do produto:

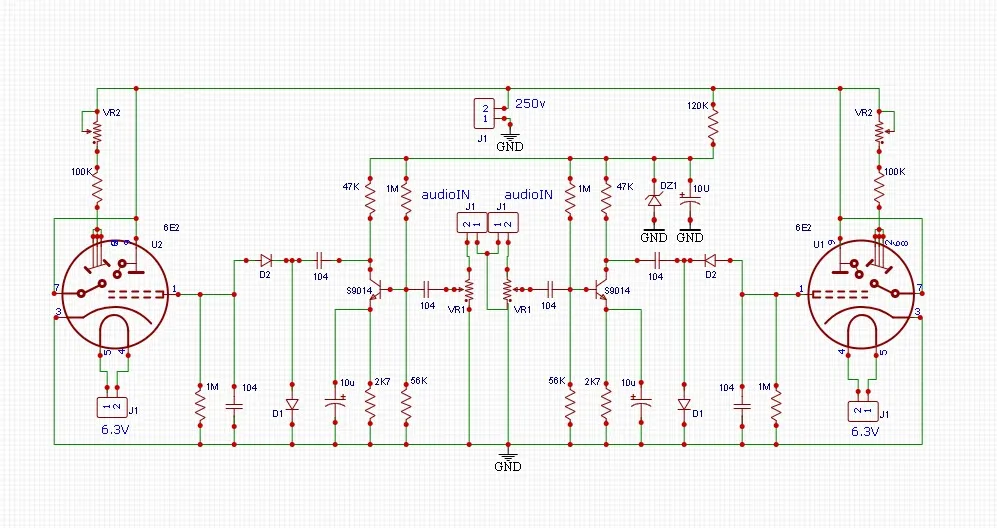

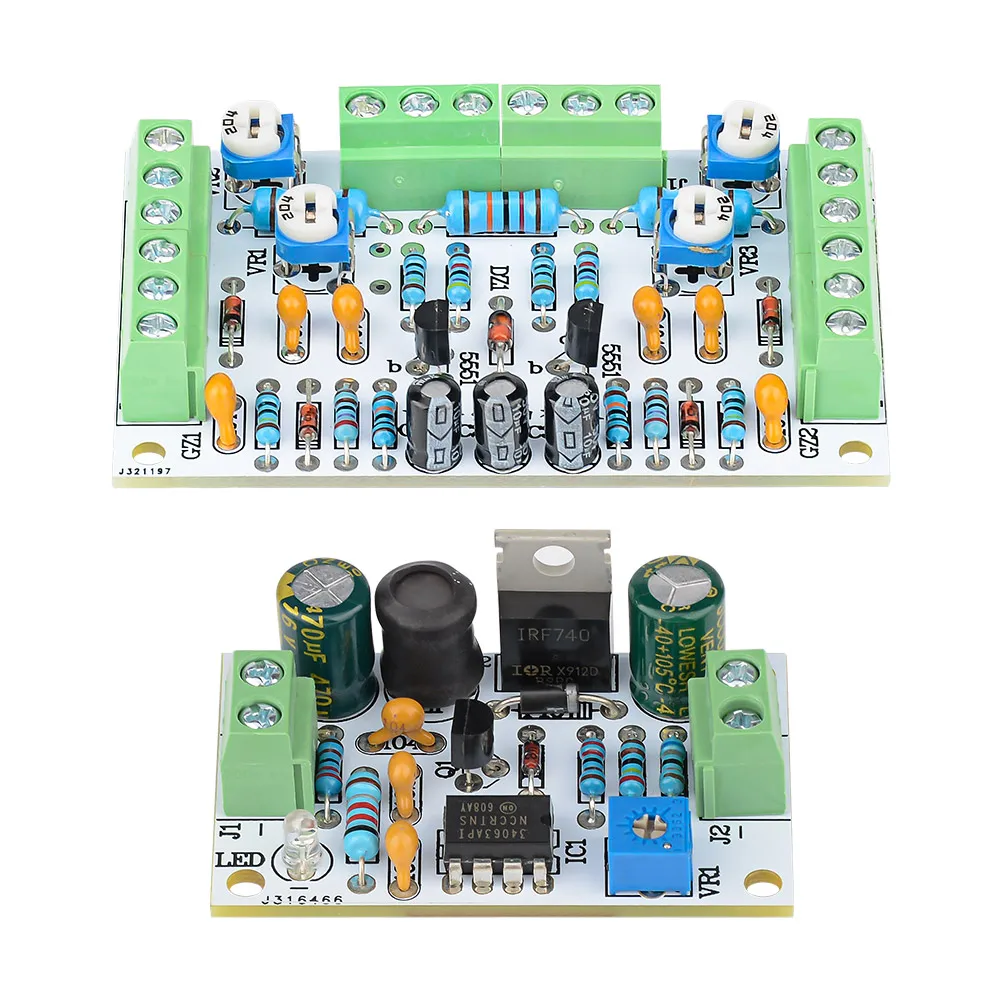

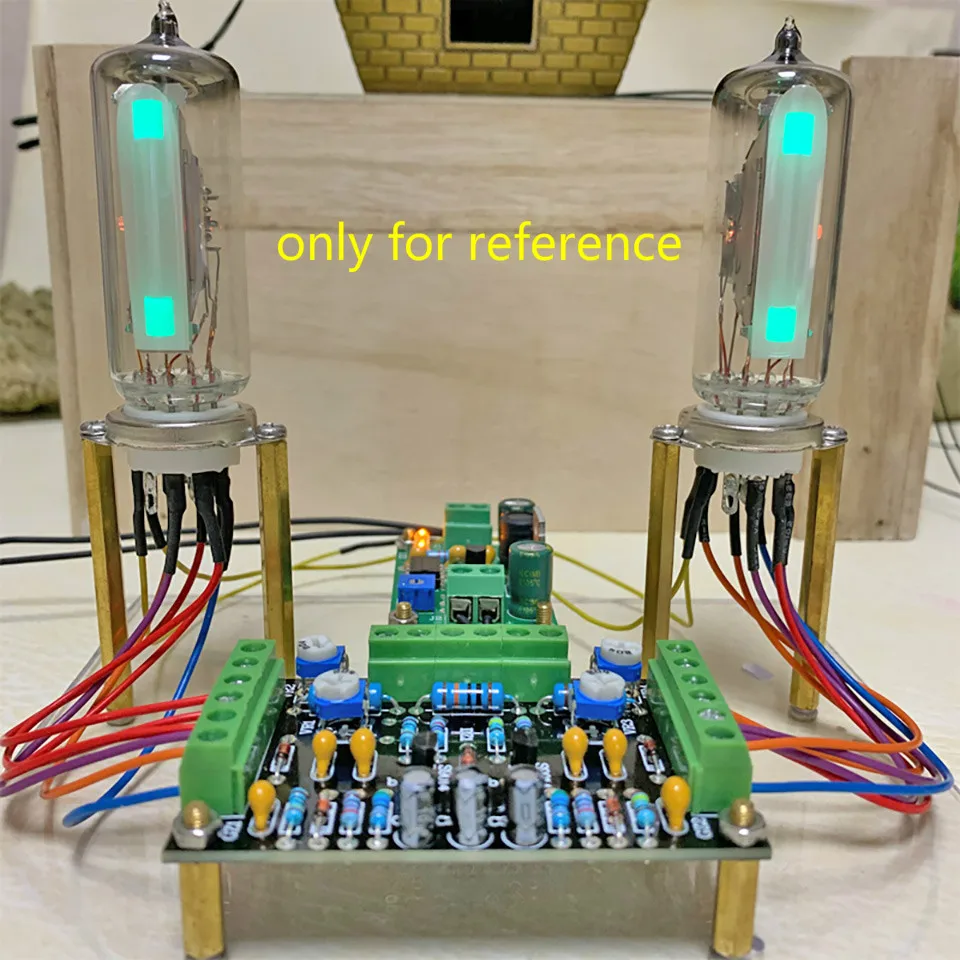

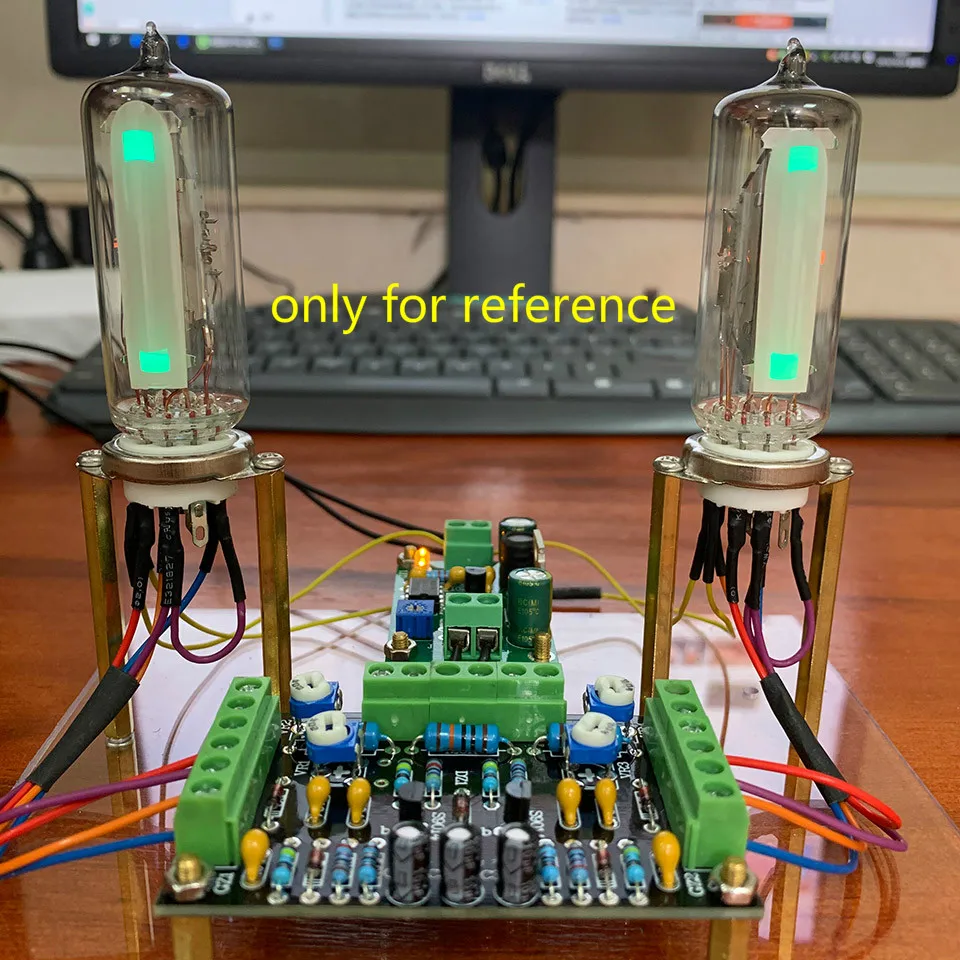

A unidade de tubo ocular do gato 6e2 bidirecional, a base do tubo é conectada à placa principal por fio voador, a fiação é simples, o uso é mais conveniente, e o novo design da placa minimiza o espaço ocupado pela máquina.

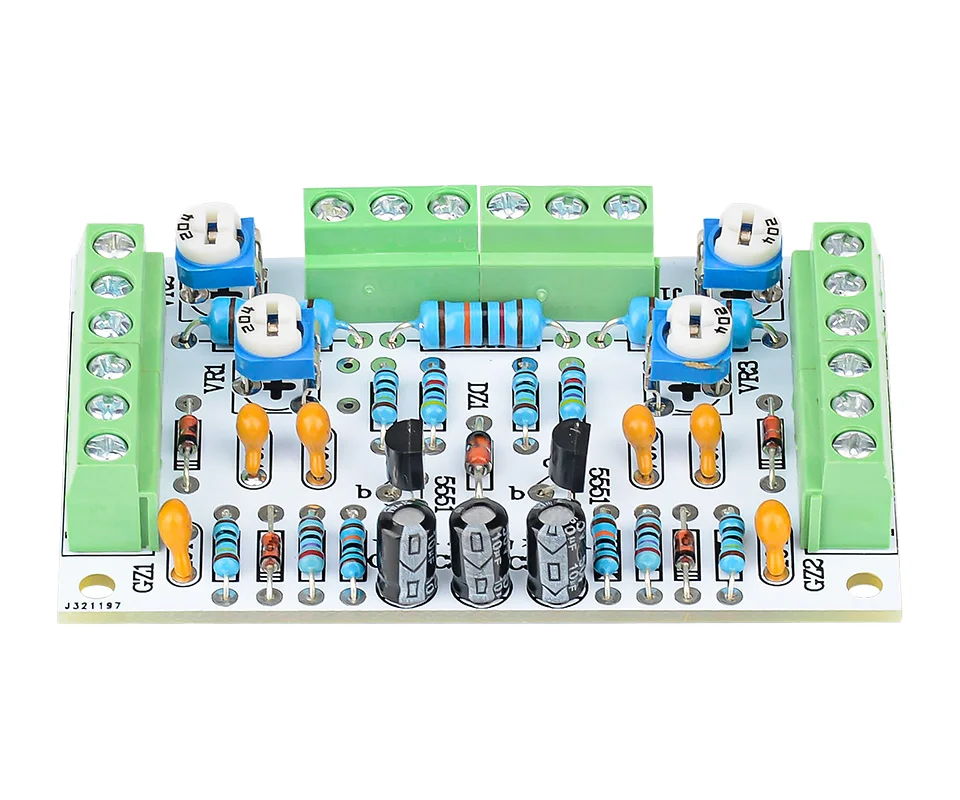

1, a amplitude do sinal de entrada de áudio pode ser ajustada, vr1 e vr3 para alterar a amplitude do sinal de entrada

2. esta placa não é um pré-amplificador e não tem amplificação de potência. Ele usa apenas o caminho da coluna fluorescente para mostrar a mudança da amplitude do sinal de áudio, de modo que o sinal de áudio seja alterado de auditivo para visual (efeito visual).

3. os parâmetros dos dois tubos são inconsistentes devido às diferenças individuais dos tubos 6e2. Após a iluminação, as alturas de fluorescência dos dois tubos não são iguais. Portanto, dois resistores de corte são definidos na placa de condução e o vr2 e vr4 são usados para ajustar a altura da fluorescência dos tubos esquerdo e direito para obter fluorescência altamente consistente dos dois tubos

4. conexão do tubo: a extensão do pino do soquete foi soldada, e é conectado ao número de terminal correspondente da placa do driver de acordo com a cor do fio de chumbo (a entrega é acompanhada por uma instrução de fiação)

5, a base é feita de tubo cerâmico universal de tubo de cerâmica pequeno de nove pernas, distância do orifício de montagem frontal 28mm, abertura do painel: 18mm

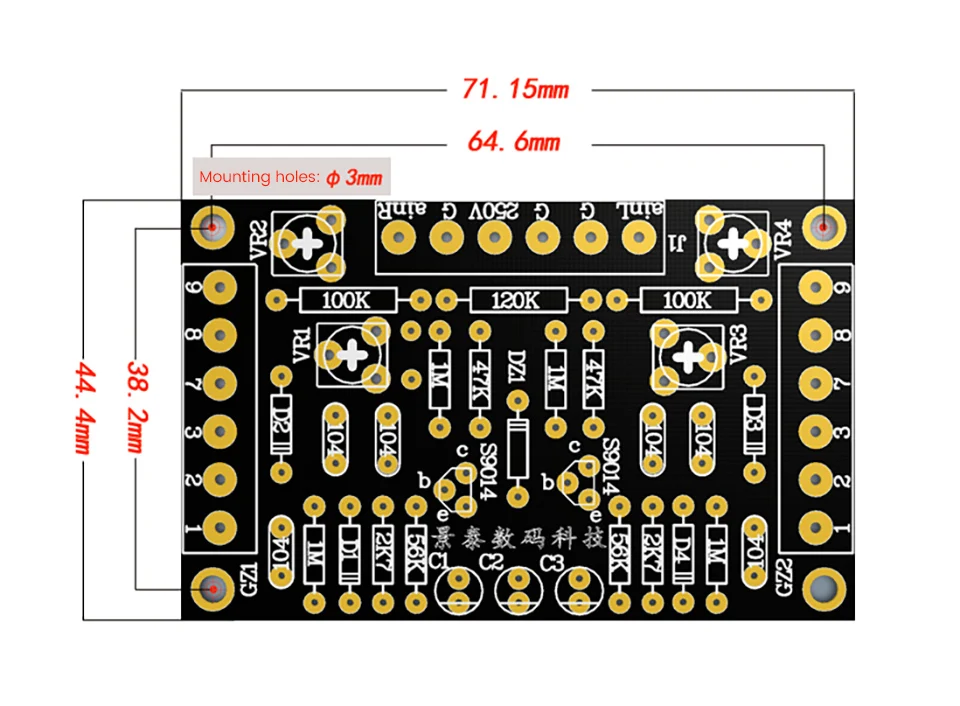

6, fiação pcba: ainr/ainl: entrada de sinal de áudio de canal esquerdo e direito

G: solo

250v: (dc),

Número e descrição do bloco de terminais esquerdo e direito:

1. conecte o portão, (pino de injeção de sinal de tubo 6e2) ao primeiro pino do soquete

3, conecte o cátodo, pé de aterramento de cano, pegue a terceira perna do soquete

7, conectado à rede de controle, usado para controlar a altura fluorescente do tubo, a sétima base do soquete

8, conectado ao ânodo, 6e2 pés de fonte de alimentação do tubo, pegue o 8 ° pé do tubo

Os pinos 4 e 5 do cabeçalho são pinos de fornecimento de filamento (fornecimento de 6.3v)

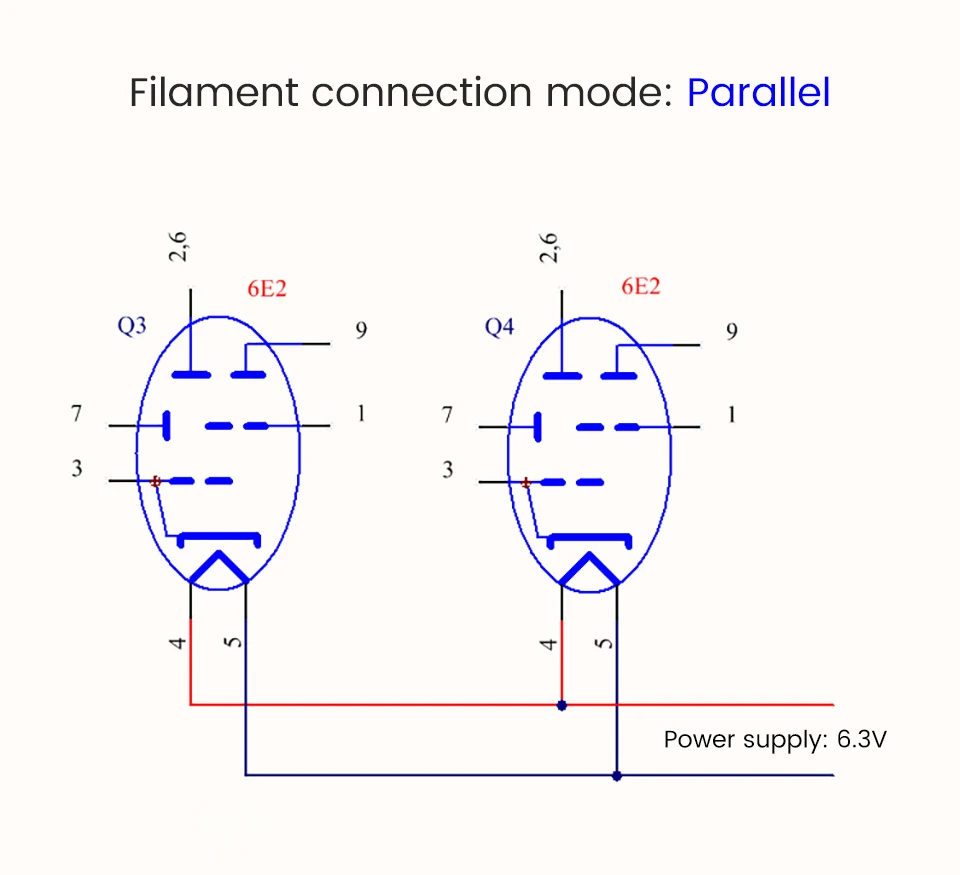

Observação: os dois tubos são conectados em paralelo à fonte de alimentação de 6.3v!

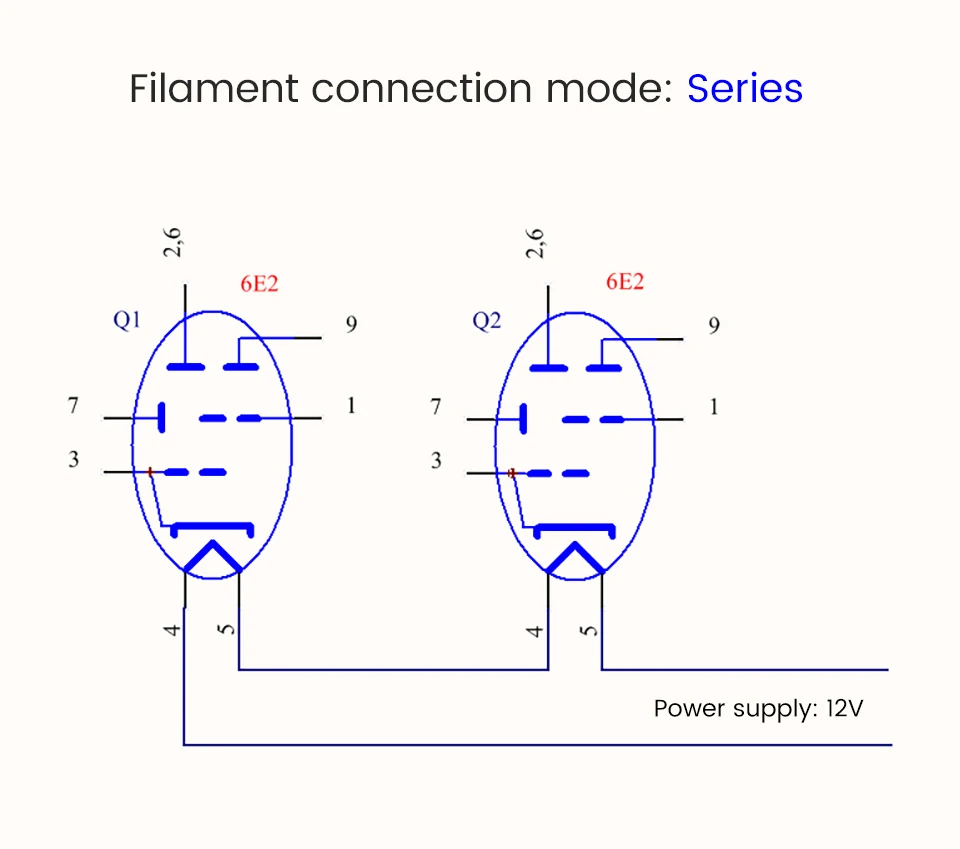

Dois tubos de filamentos são conectados em série para levar fonte de alimentação de 12v!

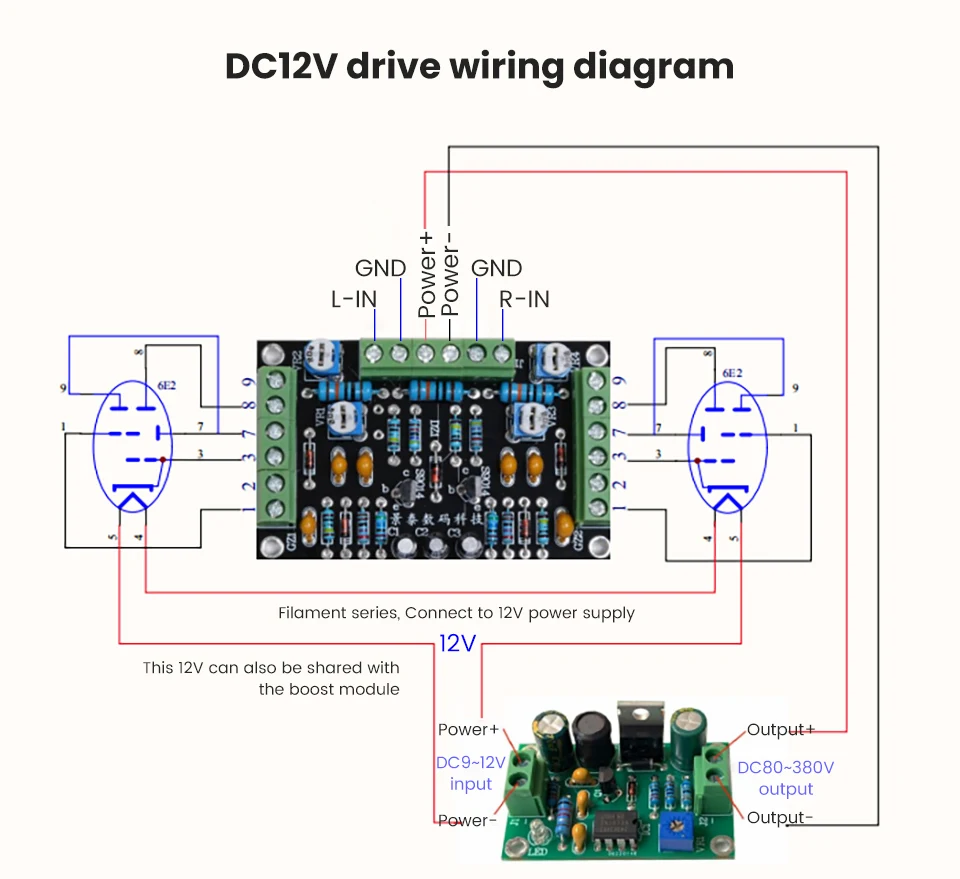

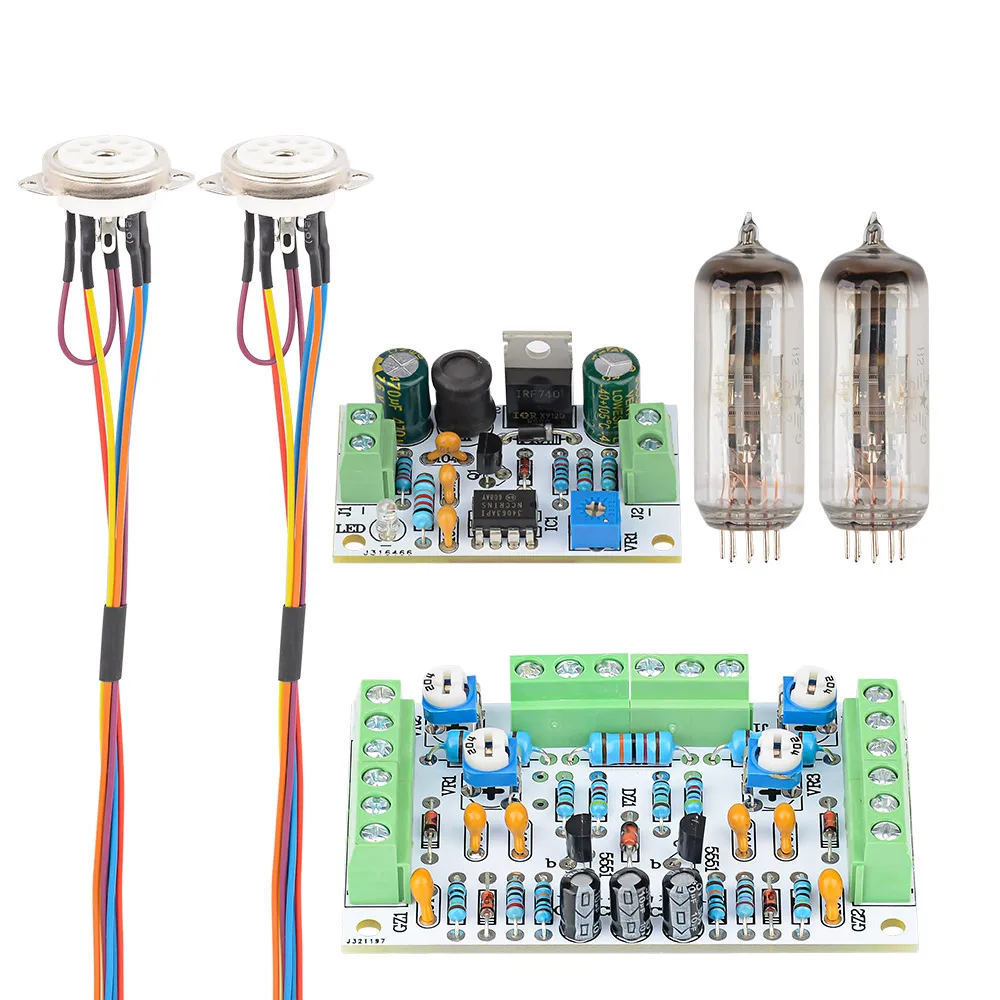

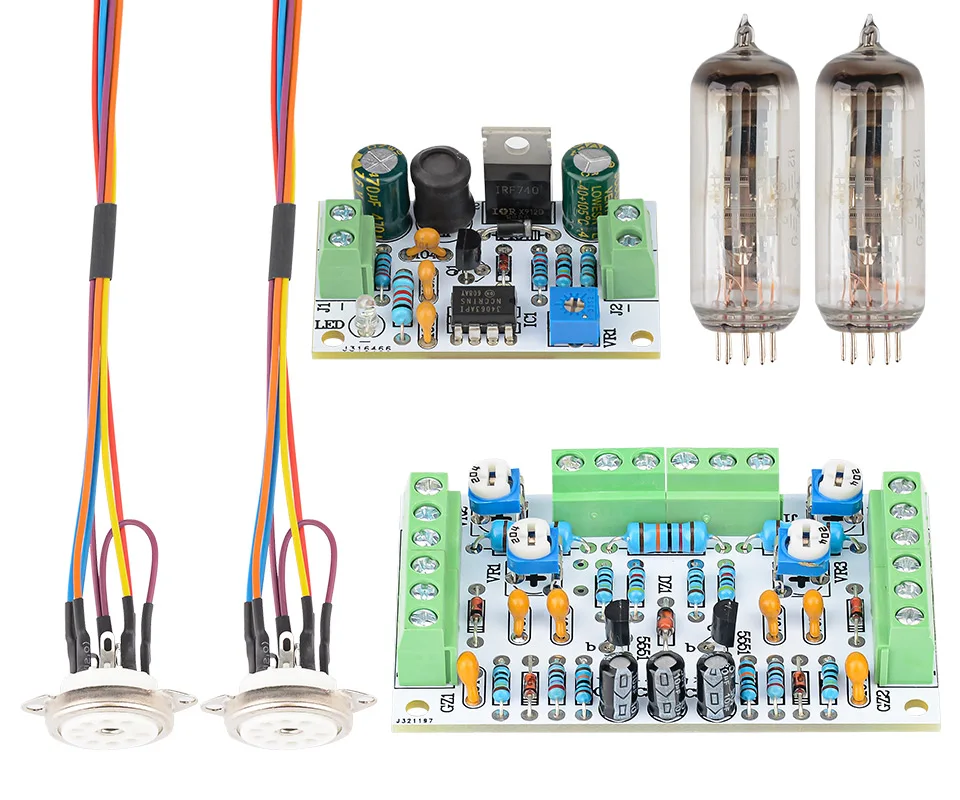

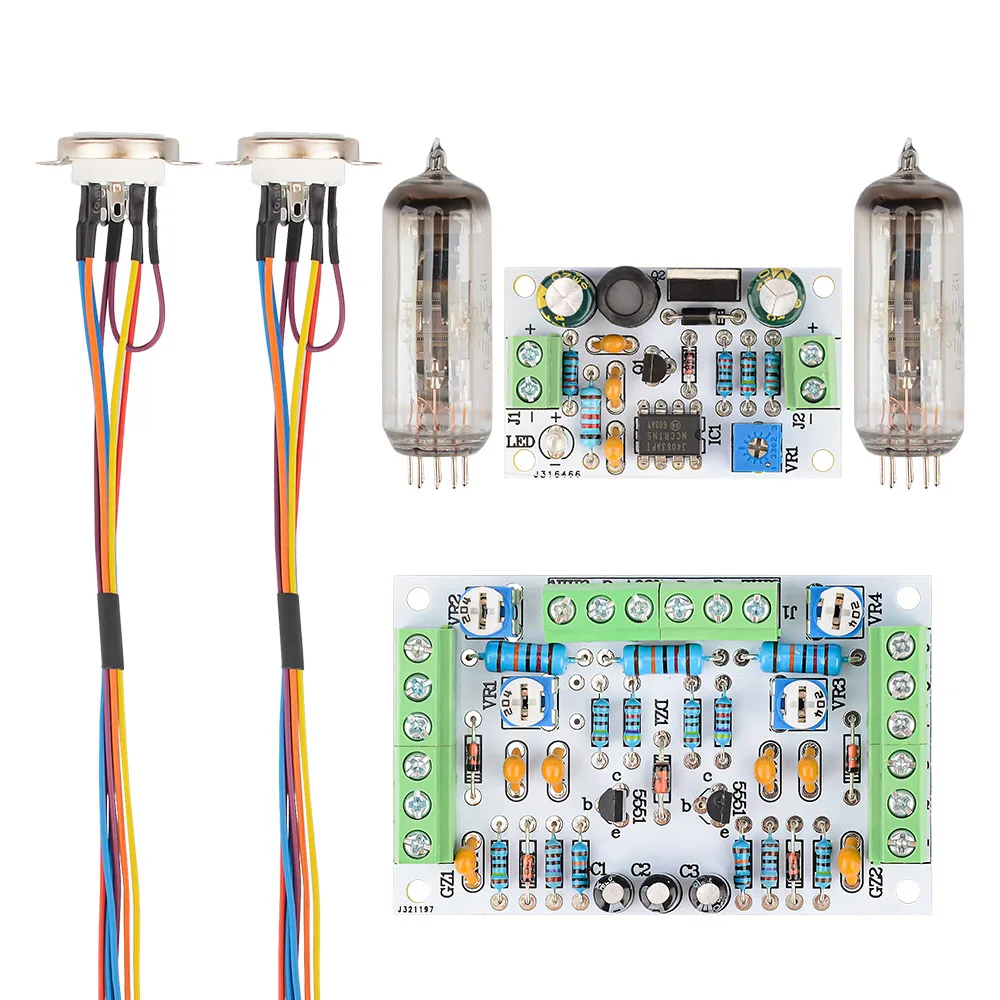

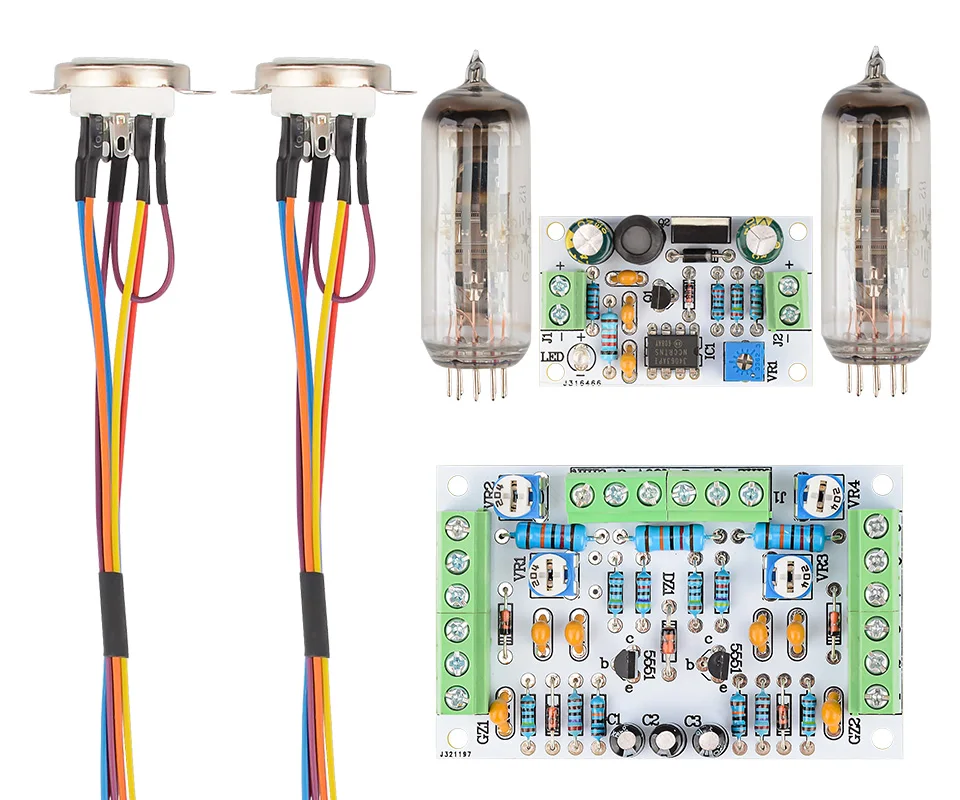

Versão do acionamento de baixa tensão 6e2:

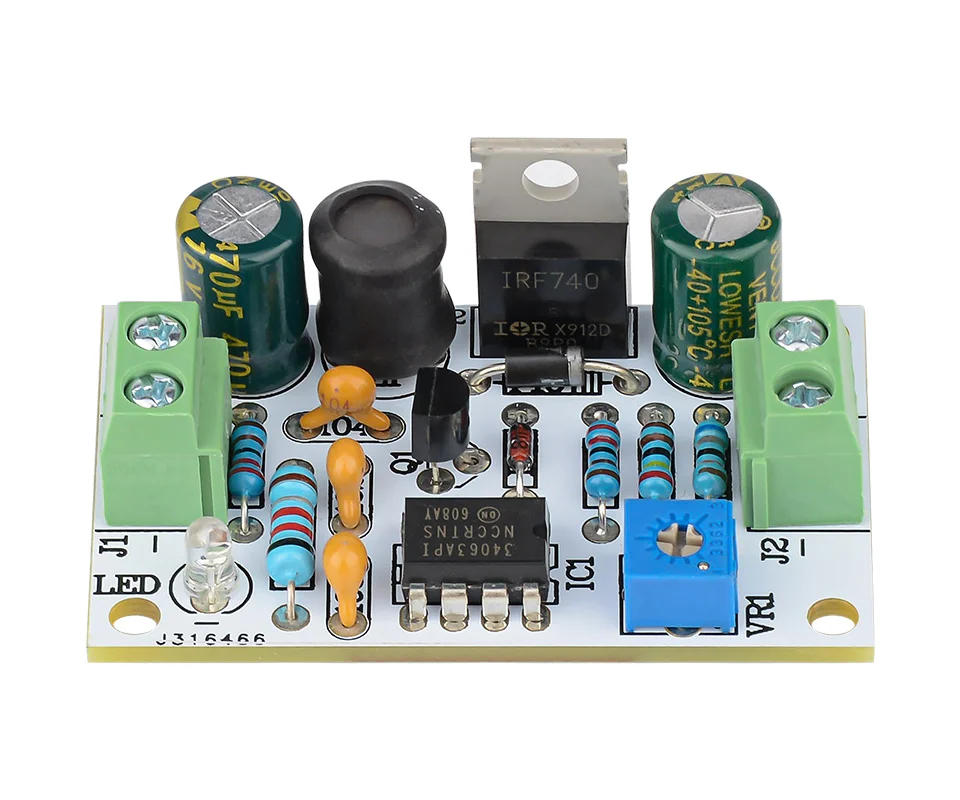

1: placa de reforço osmo: 1 (impulso dc 12v para 250v ajustável)

2: placa de condução dupla 6e2: 1

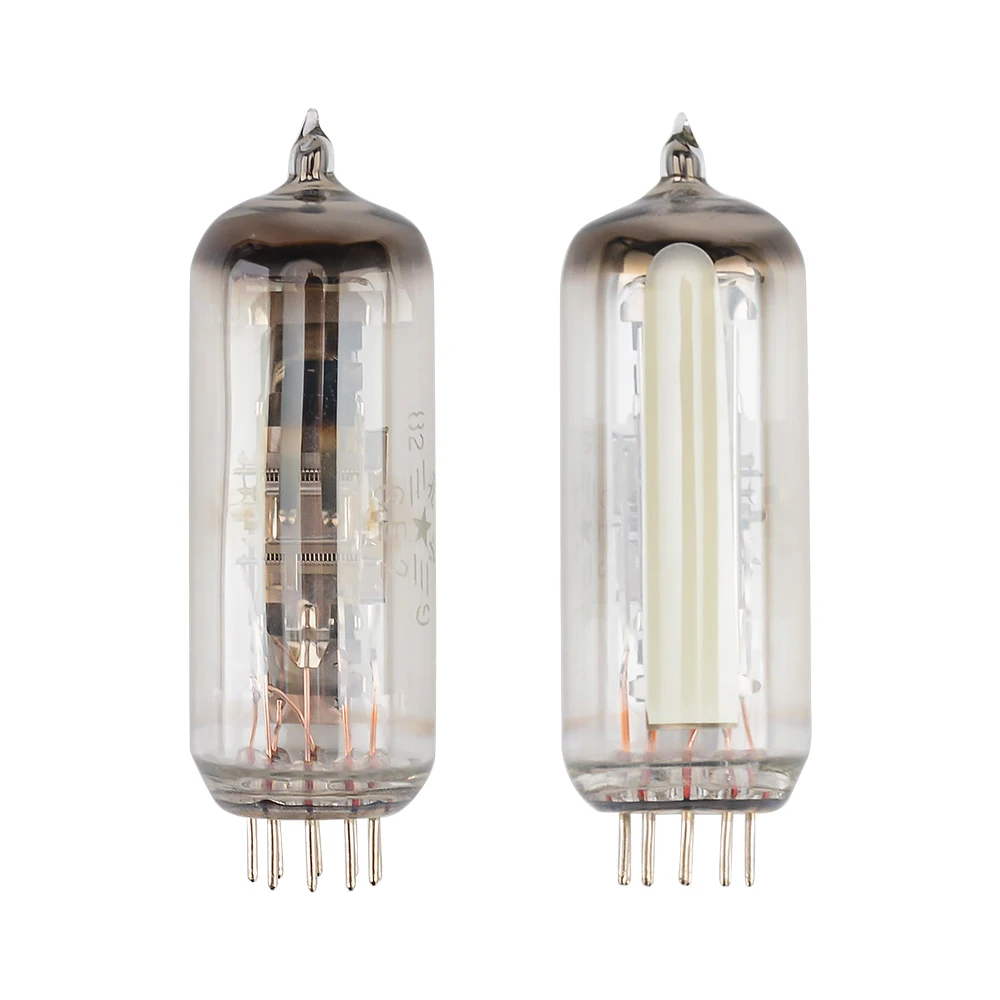

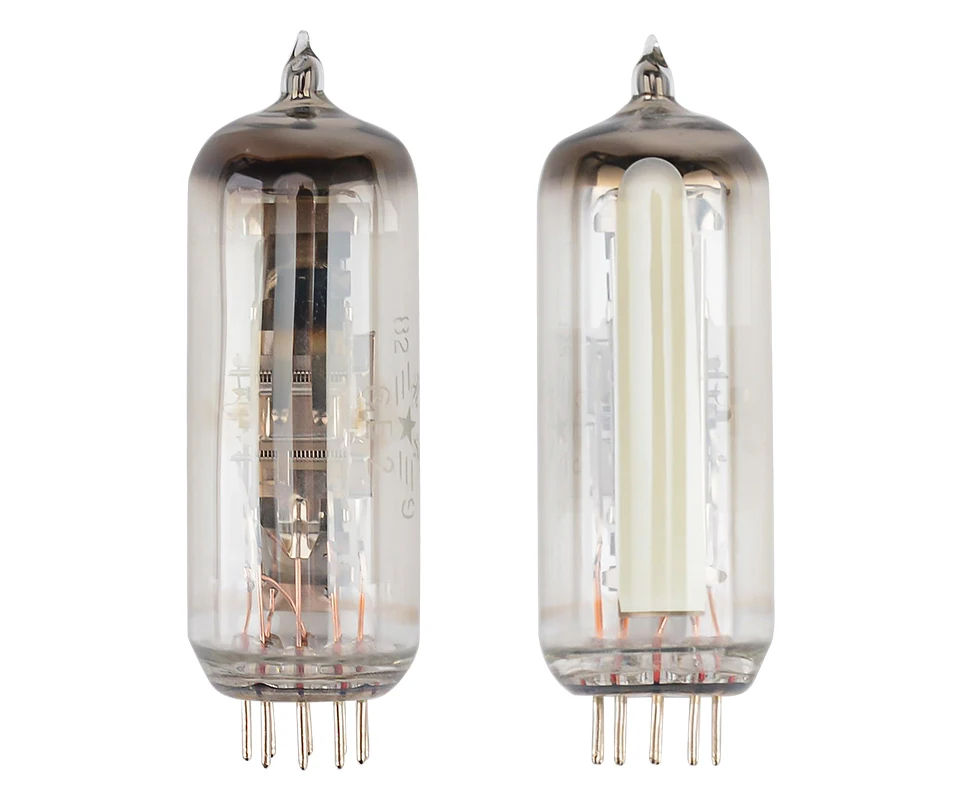

3: tubo 6e2: 2

4: assento do tubo (com chumbo de extensão): 2

Fonte de alimentação: dc 12v (dois tubos de filamentos são conectados em série e a placa de reforço compartilha alimentação de 12v)

Pacote incluído:

Kit de driver de tubo dc12v 6e2x1

2. Cheap Amplificador – Canais : 2 2.0

3. Amplificador – Embalagem : Sim

canal duplo, amplificador de nível, baixa tensão, 12v

4. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – Número do Modelo : 6e2 Tube Indicator

5. Cheap Amplificador – Potência Máxima por Canal : Nenhuma Energia

6. Amplificador – Origem : cn Origem

7. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – Nome da Marca : Aiyima

8. Cheap Amplificador – Power Supply : Dc12v

9. Amplificador – tipo : Home Amplifier

10. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – Canais : 2 2.0

11. Cheap Amplificador – Embalagem : Sim

12. Amplificador – Número do Modelo : 6e2 Tube Indicator

13. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – Potência Máxima por Canal : Nenhuma Energia

14. Cheap Amplificador – Origem : cn Origem

15. Amplificador – Nome da Marca : Aiyima

16. Aiyima-kit de Driver Fluorescente para Áudio 6e2 – Power Supply : Dc12v
